Микрометры рычажные Miyamotometrology
| Номер в ГРСИ РФ: | 97629-26 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ООО «ИНСТРУМЕНТ», г. Нижний Новгород |
Микрометры рычажные Miyamotometrology (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97629-26 | |||||||||||||||||||||
| Действует | по 06.02.2031 | |||||||||||||||||||||
| Наименование | Микрометры рычажные | |||||||||||||||||||||
| Модель | Miyamotometrology | |||||||||||||||||||||
| Модификации |
2912 – с отсчетным устройством, встроенным в скобу 2941, 2942 – с цифровым отсчетным устройством, встроенным в скобу 2911 – оснащенные съемным отсчетным устройством На испытания представлены: 2911-200 2911-700 2912-200 2941-200 2942-200 |
|||||||||||||||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b2385b62-95a5-e5d1-54d3-949e128fb393 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Производственная площадка Hunan Temec Electromechanical Co, Ltd, КИТАЙ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129; ООО «ИНСТРУМЕНТ», РОССИЯ, 603124, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Поверка
| Методика поверки / информация о поверке |
МП-7.049-2025 Государственная система обеспечения единства измерений. Микрометры рычажные Miyamotometrology. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97629-26: Описание типа
2026-97629-26.pdf
|
Скачать | 235.2 КБ | |
|
97629-26: Методика поверки
МП-7.049-2025
2026-mp97629-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Микрометры рычажные Miyamotometrology (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Описание
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом стрелочного или цифрового отсчетного устройства. При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.
Микрометр представляет собой скобу (может иметь теплоизоляционную накладку), в которую справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой. Микрометрическая головка микрометра состоит из микрометрического винта, стопорного устройства, стебля со шкалой вдоль оси, барабана с делениями на скосе.
Микрометры изготавливаются следующих моделей:
- 2912 - с отсчетным устройством, встроенным в скобу;
- 2941, 2942 - с цифровым отсчетным устройством, встроенным в скобу;
- 2911 - оснащенные съемным отсчетным устройством.
Микрометры моделей 2912, 2941 и 2942 с нижним пределом диапазона измерений от 25 мм и микрометры модели 2911 снабжаются установочными мерами. Установочные меры длиной до 275 мм изготавливаются с плоскими поверхностями, а свыше 275 мм - со сферическими поверхностями.
В качестве съемного отсчетного устройства для микрометров модели 2911 применяются индикаторы часового типа модификаций 7221-10 и 7221-10F или индикаторы цифровые модификации 7122-10.
Микрометры отличаются между собой внешним видом, конструкцией, метрологическими и техническими характеристиками.
Микрометры моделей 2941 и 2942 выпускаются со степенью защиты IP54 по ГОСТ 14254-2015.
Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного источника питания (батареи).
Общий вид микрометров указан на рисунках 1 - 4.
Общий вид съемных отсчетных устройств представлен на рисунках 5 - 6.
Модели разделяются на модификации, отличающиеся между собой пределами допускаемой абсолютной погрешности измерений и диапазонами измерений. В обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель микрометра.
-х-
Товарный знак мглыа та UEifMi с-зт наносится на паспорт микрометров типографским методом, на теплоизоляционную накладку, скобу или микрометрическую головку краской, лазерной маркировкой или с помощью наклейки.
Заводской номер микрометра и отсчетного устройства (для микрометров моделей 2911) в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной маркировки или краской в местах, указанных на рисунке 7.
Цвета теплоизоляционной накладки, отсчетного устройства и/или скобы могут отличаться от представленных на рисунках и не влияют на метрологические характеристики микрометров.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

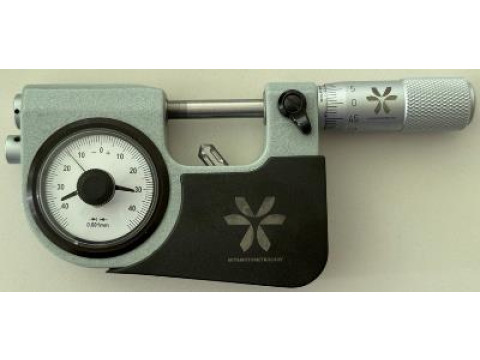

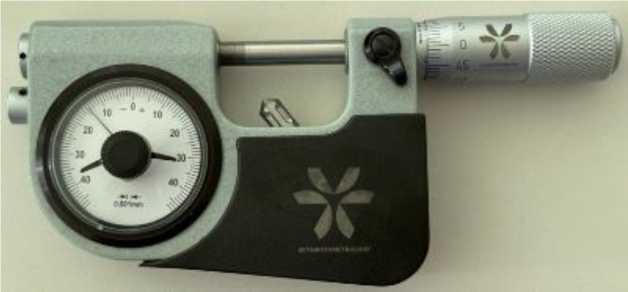

Рисунок 1 - Общий вид микрометров модели 2912

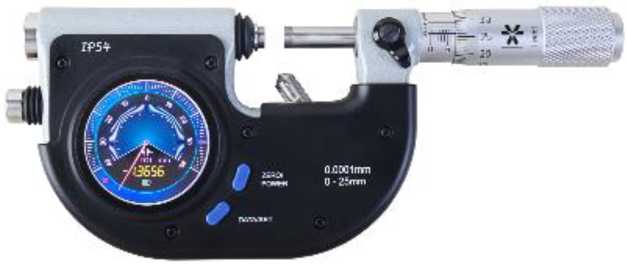

Рисунок 2 - Общий вид микрометров моделей 2941 и 2942
Рисунок 3 - Общий вид микрометров модели 2911 модификаций 2911-100, 2911-200, 2911-300

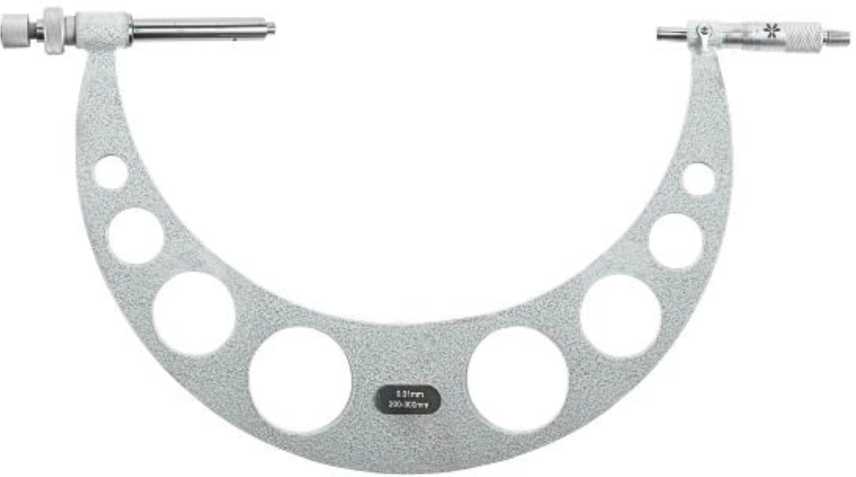

Рисунок 4 - Общий вид микрометров модели 2911 модификаций 2911-400, 2911-500, 2911-600, 2911-700, 2911-800, 2911-900, 2911-1000

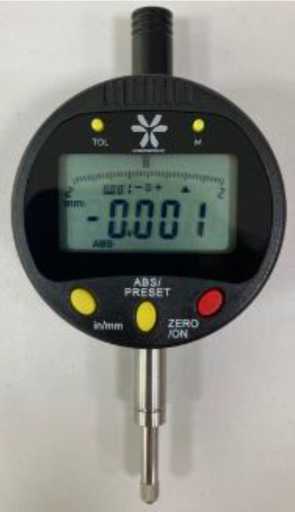

Рисунок 5 - Общий вид индикатора цифрового модификации 7122-10

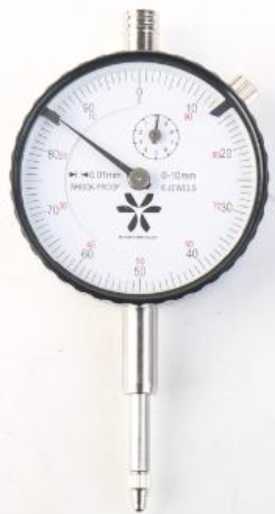

Рисунок 6 - Общий вид индикатора часового типа модификации 7221-10 и 7221-10F
Места нанесения заводского номера

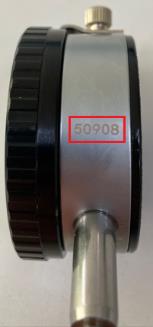

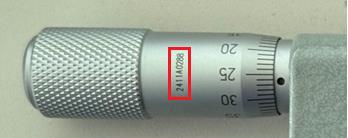

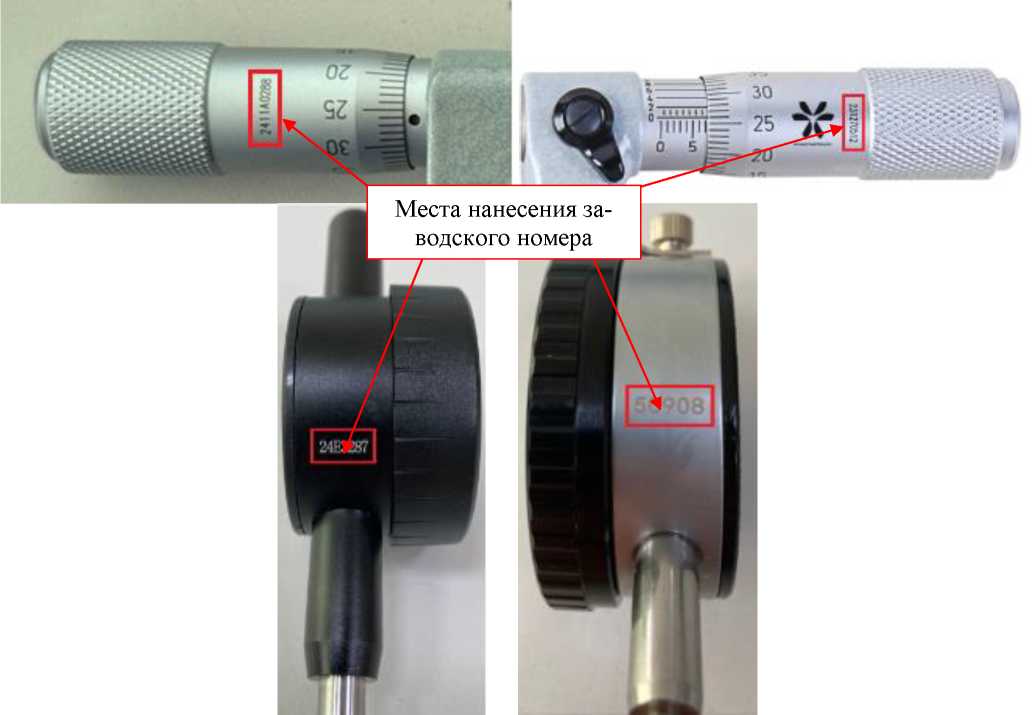

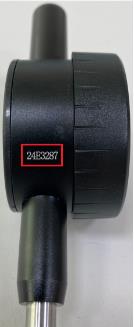

Рисунок 7 - Возможные места нанесения заводских номеров
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики микрометров модели 2912
|
Модель |
Модификация |
Диапазон измерений микрометра, мм |
Отсчетное устройство |
Цена деления микрометрической головки, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | ||
|
Цена деления, мм |
Диапазон показаний, мм |
Пределы допускаемой абсолютной погрешности, мм | |||||
|
2912 |
2912-25 |
от 0 до 25 |
0,001 |
±0,04 |
±0,001 |
0,002 |
±4 |
|
2912-50 |
от 25 до 50 |
±4 | |||||
|
2912-75 |
от 50 до 75 |
±6 | |||||
|
2912-100 |
от 75 до 100 |
±6 | |||||
|
2912-125 |
от 100 до 125 |
±6 | |||||
|
2912-150 |
от 125 до 150 |
±6 | |||||
|
2912-175 |
от 150 до 175 |
±6 | |||||
Таблица 2 - Метрологические характеристики микрометров модели 2941, 2942
|
Модель |
Модификация |
Диапазон измерений микрометра, мм |
Отсчетное устройство |
Цена деления микрометрической головки, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | ||
|
Шаг дискретности, мм |
Диапазон показаний, мм |
Пределы допускаемой абсолютной погрешности, мм | |||||
|
2941 |
2941-25 |
от 0 до 25 |
0,0005 |
±0,04 |
±0,001 |
0,002 |
±4 |
|
2941-50 |
от 25 до 50 |
±4 | |||||
|
2941-75 |
от 50 до 75 |
±5 | |||||
|
2941-100 |
от 75 до 100 |
±5 | |||||
|
2942 |
2942-25 |
от 0 до 25 |
0,0002 |
±0,04 |
±0,001 |
0,002 |
±4 |
|
2942-50 |
от 25 до 50 |
±4 | |||||
|
2942-75 |
от 50 до 75 |
±5 | |||||
|
2942-100 |
от 75 до 100 |
±5 | |||||
Таблица 3 - Метрологические характеристики микрометров модели 2911 с индикатором часового типа модификации 7221-10 или 7221-10F
|
Модель |
Модификация |
Диапазон измерений микрометра, мм |
Отсчетное устройство |
Цена деления микрометрической головки, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | |
|
Цена деления, мм |
Диапазон показаний, мм | |||||
|
2911 |
2911-100 |
от 0 до 100 |
0,01 |
от 0 до 10 |
0,01 |
±16 |
|
2911-200 |
от 100 до 200 |
±17 | ||||
|
2911-300 |
от 200 до 300 |
±18 | ||||
|
2911-400 |
от 300 до 400 |
±19 | ||||
|
2911-500 |
от 400 до 500 |
±20 | ||||
|
2911-600 |
от 500 до 600 |
±21 | ||||
|
2911-700 |
от 600 до 700 |
±22 | ||||
|
2911-800 |
от 700 до 800 |
±23 | ||||
|
2911-900 |
от 800 до 900 |
±24 | ||||
|
2911-1000 |
от 900 до 1000 |
±25 | ||||
Таблица 4 - Метрологические характеристики микрометров модели 2911 с индикатором цифровым модификации 7122-10
|
Модель |
Модификация |
Диапазон измерений микрометра, мм |
Отсчетное устройство |
Цена деления микрометрической головки, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | |
|
Шаг дискретности, мм |
Диапазон показаний, мм | |||||
|
2911 |
2911-100 |
от 0 до 100 |
0,01 |
от 0 до 12,7 |
0,01 |
±16 |
|
2911-200 |
от 100 до 200 |
±17 | ||||
|
2911-300 |
от 200 до 300 |
±18 | ||||
|
2911-400 |
от 300 до 400 |
±19 | ||||
|
2911-500 |
от 400 до 500 |
±20 | ||||
|
2911-600 |
от 500 до 600 |
±21 | ||||
|
2911-700 |
от 600 до 700 |
±22 | ||||
|
2911-800 |
от 700 до 800 |
±23 | ||||
|
2911-900 |
от 800 до 900 |
±24 | ||||
|
2911-1000 |
от 900 до 1000 |
±25 | ||||
Таблица 5 - Метрологические характеристики
|
Модель |
Модификация |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
Отклонение от параллельности измерительных поверхностей, мкм, не более |
Отклонение от плоскостности измерительных поверхностей, мкм, не более |
|
2912 |
2912-25 |
от 4 до 10 |
2 |
1,0 |
0,3 |
|
2912-50 | |||||
|
2912-75 |
от 6 до 12 |
1,2 | |||
|
2912-100 | |||||
|
2912-125 |
от 10 до 15 |
2,0 | |||
|
2912-150 | |||||
|
2912-175 |
2,5 | ||||
|
2941 |
2941-25 |
от 4 до 10 |
2 |
1,0 |
0,3 |
|
2941-50 | |||||
|
2941-75 |
от 6 до 12 |
1,2 | |||
|
2941-100 | |||||
|
2942 |
2942-25 |
от 4 до 10 |
2 |
1,0 |
0,3 |
|
2942-50 | |||||
|
2942-75 |
от 6 до 12 |
1,2 | |||
|
2942-100 | |||||
|
2911 |
2911-100 |
от 5 до 10 |
2 |
5,0 |
0,6 |
|
2911-200 |
6,0 | ||||
|
2911-300 |
7,0 | ||||
|
2911-400 |
8,0 | ||||
|
2911-500 | |||||
|
2911-600 |
10,0 | ||||
|
2911-700 |
12,0 | ||||
|
2911-800 |
14,0 | ||||
|
2911-900 |
16,0 | ||||
|
2911-1000 |
18,0 |
Таблица 6 - Метрологические характеристики установочных мер для микрометров моделей 2912, 2941, 2942
|
Номинальный размер установочной меры, мм |
Допускаемое отклонение от номинального размера установочной меры, мкм |
Допуск плоскопараллельности измерительных поверхностей установочных мер, мкм |
|
25 |
±0,5 |
1,0 |
|
50 |
±0,5 |
1,0 |
|
75 |
±0,5 |
1,0 |
|
100 |
±1,0 |
1,5 |
|
125 |
±1,0 |
1,5 |
|
150 |
±1,0 |
1,5 |
Таблица 7 - Метрологические характеристики установочных мер для микрометров модели 2911
|
Номинальный размер установочной меры, мм |
Допускаемое отклонение от номинального размера установочной меры, мкм |
Допуск плоскопараллельности измерительных поверхностей установочных мер, мкм |
|
25 |
±1,5 |
2,0 |
|
50 |
±2,0 |
2,0 |
|
75 |
±2,5 |
2,5 |
|
100 |
±3,0 |
3,0 |
|
125 |
±3,5 |
3,0 |
|
150 |
±4,0 |
3,5 |
|
175 |
±4,5 |
3,5 |
|
200 |
±5,0 |
4,5 |
|
225 |
±5,5 |
4,5 |
|
250 |
±6,0 |
4,5 |
|
275 |
±6,5 |
4,5 |
|
325 |
±7,5 |
- |
|
375 |
±8,5 | |
|
425 |
±9,5 | |
|
475 |
±10,5 | |
|
525 |
±11,5 | |
|
575 |
±12,5 | |
|
625 |
±13,5 | |
|
675 |
±14,5 | |
|
725 |
±15,5 | |
|
775 |
±16,5 | |
|
825 |
±17,5 | |
|
875 |
±18,5 | |
|
925 |
±19,5 | |
|
975 |
±20,5 |
Таблица 8 - Технические характеристики
|
Модель |
Наибольшее перемещение подвижной пятки, мм |
|
2912 |
1,0 |
|
2941, 2942 |
2,0 |
|
2911 |
5,0 |
Таблица 9 - Габаритные размеры и масса
|
Модель |
Модификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
2911 |
2911-100 |
430х260х60 |
1,850 |
|
2911-200 |
380x230x40 |
1,880 | |
|
2911-300 |
540x360x60 |
3,655 | |
|
2911-400 |
690x480x80 |
5,250 | |
|
2911-500 |
790x520x80 |
7,900 | |
|
2911-600 |
890x620x80 |
9,600 | |
|
2911-700 |
990x670x80 |
11,400 | |
|
2911-800 |
1100x790x90 |
14,600 | |
|
2911-900 |
1200x860x90 |
17,000 | |
|
2911-1000 |
1310x940x90 |
18,660 |
Продолжение таблицы 9
|
Модель |
Модификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
2912 |
2912-25 |
190x100x50 |
0,755 |
|
2912-50 |
240x130x50 |
1,015 | |
|
2912-75 |
300x180x50 |
1,430 | |
|
2912-100 |
300x180x50 |
1,700 | |
|
2912-125 |
310x170x60 |
1,770 | |
|
2912-150 |
310x170x60 |
1,850 | |
|
2912-175 |
340x190x60 |
1,980 | |
|
2941 |
2941-25 |
230x160x60 |
0,940 |
|
2941-50 |
260x180x60 |
1,140 | |
|
2941-75 |
290x210x60 |
1,320 | |
|
2941-100 |
320x240x60 |
1,550 | |
|
2942 |
2942-25 |
230x160x60 |
0,940 |
|
2942-50 |
260x180x60 |
1,140 | |
|
2942-75 |
290x210x60 |
1,320 | |
|
2942-100 |
320x240x60 |
1,550 |
Таблица 10 - Условия эксплуатации и степени защиты
|
Наименование xарактеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуxа, °С - относительная влажность воздуxа, %, не более |
от +15 до +25 80 |
|
Степень защиты по ГОСТ 14254-2015 1) |
IP54 |
|
1) Только для микрометров моделей 2941 и 2942 | |
Таблица 11 - Показатели надежности
|
Наименование xарактеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условныx измерений 1) |
550000 |
|
1) Под условным измерением понимают однократное возвратно-поступательное перемещение передвижной пятки в пределаx участка шкалы, на котором нормируется погрешность. | |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Микрометр рычажный Miyamotometrology 1) |
- |
1 шт. |
|
Отсчетное устройство Miyamotometrology 2) |
- |
1 шт. |
|
Установочная мера |
- |
1 шт.3) |
|
Источник питания (батарейка) 4) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт 1) |
- |
1 экз. |
|
1) - модель и модификация в соответствии с заказом; 2) - для микромеров модели 2911; 3) - точное количество установочныx мер указано в паспорте; 4) - только для микрометров с цифровым отсчетным устройством. | ||
Сведения о методах измерений
приведены в разделе 7 «Порядок работы и техническое обслуживание» паспорта микрометров.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ТУ 025-2024 «Микрометры рычажные Miyamotometrology. Технические условия»
Другие Микрометры
