Осциллографы цифровые RIGOL DHO9ZZ
| Номер в ГРСИ РФ: | 97631-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Осциллографы цифровые RIGOL DHO9ZZ (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97631-26 | |||||||||
| Действует | по 06.02.2031 | |||||||||
| Наименование | Осциллографы цифровые | |||||||||
| Модель | RIGOL DHO9ZZ | |||||||||
| Модификации |
DHO914 DHO914S DHO924 DHO924S |
|||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 0acbe0a8-9907-dfe5-dfcc-f8d0c7916fd9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
RIGOL TECHNOLOGIES CO., LTD, КИТАЙ, 8 Ke Ling Road, Suzhou New District, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП DHO9ZZ/2025 Государственная система обеспечения единства измерений. Осциллографы цифровые RIGOL DHO9ZZ. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97631-26: Описание типа
2026-97631-26.pdf
|
Скачать | 225.3 КБ | |
|
97631-26: Методика поверки
МП DHO9ZZ/2025
2026-mp97631-26.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Осциллографы цифровые RIGOL DHO9ZZ (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений.
Осциллографы DHO9ZZ имеют 4 модификации DHO914, DHO914S, DHO924, DHO924S, отличающиеся диапазоном частот (верхней границей полосы пропускания) и наличием или отсутствием встроенного генератора сигналов.
Таблица 1 - Модификации осциллографов RIGOL DHO9ZZ
|
Модификация |
DHO914 |
DHO914S |
DHO924 |
DHO924S |
|
Полоса пропускания, МГц |
125 МГц |
250 МГц | ||
|
Встроенный генератор сигналов |
- |
да |
- |
да |
Конструктивно осциллографы выполнены в виде моноблока настольного исполнения и имеют встроенную ручку для переноса, работают от внешнего источника питания постоянного тока по интерфейсу USB Type-C.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели либо дистанционно по интерфейсам USB, LAN.
На передней панели (рисунок 1) размещены: цветной дисплей, многофункциональные поворотные регуляторы и кнопки управления, входные разъемы (4 аналоговых канала), входной разъем LA (цифровые каналы), разъемы интерфейса USB HOST, выхода прямоугольного сигнала компенсации пробника и заземления.
На задней панели (рисунки 2, 3) размещены разъемы выхода AUX OUT, интерфейсы HDMI, LAN, USB DEVICE (внешнее управление), разъем выхода встроенного генератора AFG OUT (для модификаций DHO914S и DHO924S), разъемы питания USB Type-C и заземления.
Обозначение модификации осциллографа нанесено на переднюю панель методом шелкографии (рисунок 1). Уникальный заводской номер с 14-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель осциллографа (рисунки 2, 3, 5).
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на боковую панель осциллографов (рисунок 4).
Для предотвращения несанкционированного доступа к внутренним частям осциллографов осуществляется пломбирование нижней панели специальными стикер-наклейками (рисунки 2, 3).

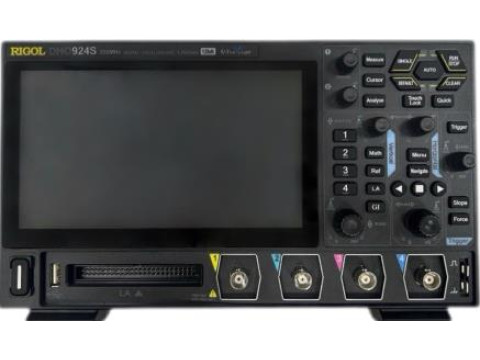

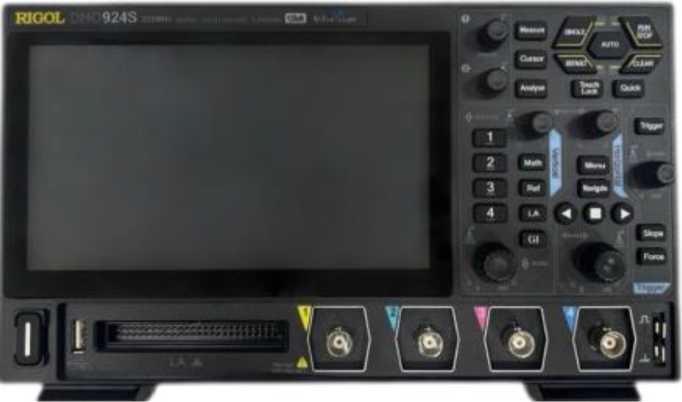

Рисунок 1 - Передняя панель осциллографов RIGOL DHO9ZZ
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбирования (стикер-наклейка)

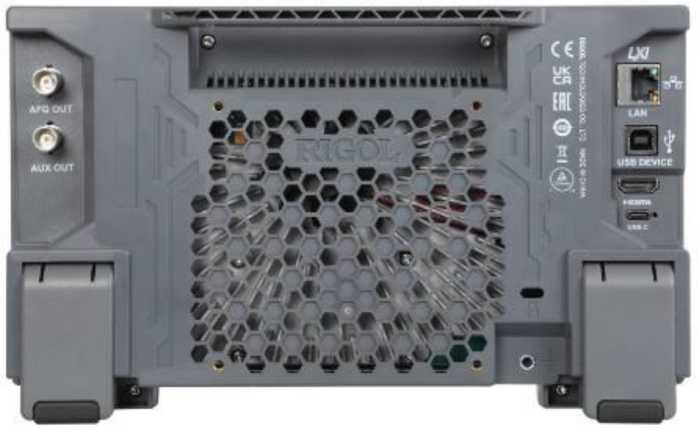

Рисунок 2 - Задняя панель осциллографов RIGOL DHO9ZZ для модификаций
DHO914 и DHO924

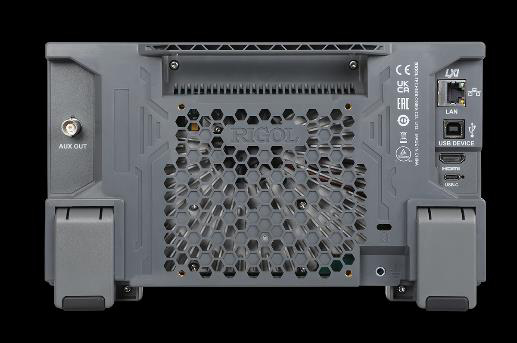

Рисунок 3 - Задняя панель осциллографов RIGOL DHO9ZZ для модификаций DHO914S и DHO924S
Место нанесения
знака поверки

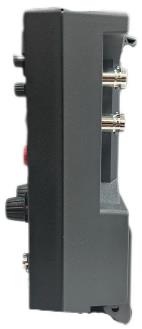

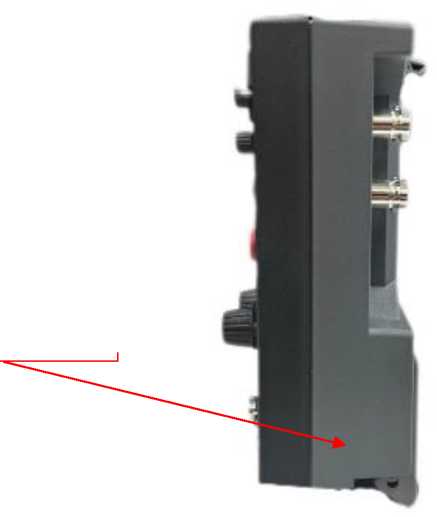

Рисунок 4 - Боковая панель осциллографов RIGOL DHO9ZZ
Заводской номер
Рисунок 5 - Фрагмент задней панели осциллографов RIGOL DHO9ZZ
Программное обеспечение
Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DHO900_Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.01.01 |
Метрологические и технические характеристики осциллографов
Метрологические и технические характеристики осциллографов представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модификация осциллографа |
DHO 914 |
DHO914S |
DHO924 |
DHO924S |
|
Верхняя частота полосы пропускания |
125 |
МГц |
250 МГц | |
|
Число каналов |
4 | |||
|
Встроенный генератор сигналов |
- |
да |
- |
да |
|
Входное сопротивление, МОм |
1 | |||
|
Пределы допускаемой абсолютной погрешности значения входного сопротивления, МОм |
±140-4 | |||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
Входная ёмкость, пФ |
15 | |||
|
Пределы допускаемой абсолютной погрешности значения входной емкости, пФ |
±3 | |||
|
Диапазон коэффициентов развертки |
от 2 нс/дел до 500 с/дел | |||
|
Диапазон коэффициентов отклонения по вертикали |
от 200 мкВ/дел до 10 В/дел | |||
|
Пределы допускаемой относительной погрешности коэффициента отклонения, % от 1 мВ/дел до 5 мВ/дел от 5 мВ/дел. включ. |
±2 ±1 | |||
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, мВ1 в диапазоне от 1 мВ/дел до 200 мВ/дел от 200 мВ/дел |
±(0,1-Ко+0,015-|исм|+2 мВ) ±(0,1 Ко+0,01-|исм|+2 мВ) | |||
|
Пределы допускаемой погрешности измерения временных интервалов 2 |
±(25+5 -N)-10-6 | |||
|
Пределы относительной погрешности воспроизведения частоты генератора сигналов, % |
±0,01 | |||
|
Пределы абсолютной погрешности воспроизведения переменного напряжения генератора сигналов, мВ3 |
±(0,02-U+1 мВ) | |||
|
Пределы абсолютной погрешности установки постоянного напряжения смещения генератора сигналов, мВ4 |
±(0,03-Цсм|+5 мВ) | |||
|
Пределы допускаемой неравномерности АЧХ генератора сигналов, дБ |
±1,5 | |||
|
Примечания: 1) здесь Ko - коэффициент отклонения по вертикали, мВ/дел.; исм— постоянное напряжение смещения, мВ; 2) N - значение целого количества лет после выпуска из производства, или последней заводской подстройки частоты опорного генератора, округлённое в большую сторону; 3) U - значение установленного напряжения на выходе генератора сигналов, мВ | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети частотой от 50 до 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт |
45 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
266х78х162 |
|
Масса, кг, не более |
1,8 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
Знак утверждения типа
наносится на заднюю панель корпуса осциллографов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф |
RIGOL DHO9ZZ |
1 |
|
Руководство по эксплуатации |
QGA37103-1110 |
1 |
|
Пассивный пробник напряжения для: DHO924/DHO924S DHO914/DHO914S |
PVP2350 PVP3150 |
4 4 |
|
Кабель заземления с разъёмом типа Ьапапа |
- |
1 |
|
Блок питания |
- |
1 |
Сведения о методах измерений
приведены в главе 8 «Осциллографы цифровые RIGOL DHO9ZZ. Руководство по эксплуатации», QGA37103-1110.
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
«Осциллографы цифровые RIGOL DHO9ZZ», стандарт предприятия, DSA37101-1110
