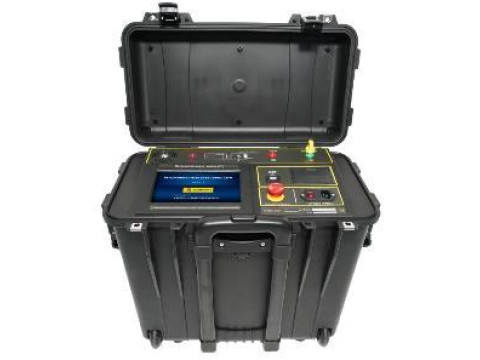

Установки высоковольтные СНЧ Метерон ИСП-2
| Номер в ГРСИ РФ: | 97639-26 |
|---|---|
| Производитель / заявитель: | ООО «МЕТЕРОН», г. Санкт-Петербург |
Установки высоковольтные СНЧ Метерон ИСП-2 (далее - установки) предназначены для воспроизведений и измерений напряжения переменного тока сверхнизкой частоты и напряжения постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97639-26 | |||||||||
| Действует | по 06.02.2031 | |||||||||
| Наименование | Установки высоковольтные | |||||||||
| Модель | СНЧ Метерон ИСП-2 | |||||||||
| Модификации |
ИСП-2-30П ИСП-2-40П ИСП-2-60П ИСП-2-30 ИСП-2-40 ИСП-2-60 |
|||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 75a21a56-ff83-8850-a678-10eaedc5e4db | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МЕТЕРОН», РОССИЯ, 198216, г. Санкт-Петербург, вн. тер. г. муниципальный округ Княжево, Ленинский пр-кт, д. 140, лит. А, часть помещ. 50-Н
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-136-25 Государственная система обеспечения единства измерений. Установки высоковольтные СНЧ Метерон ИСП-2. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97639-26: Описание типа
2026-97639-26.pdf
|
Скачать | 133.2 КБ | |
|
97639-26: Методика поверки
МП-НИЦЭ-136-25
2026-mp97639-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Установки высоковольтные СНЧ Метерон ИСП-2 (далее - установки) предназначены для воспроизведений и измерений напряжения переменного тока сверхнизкой частоты и напряжения постоянного тока.
Описание
Принцип действия установок основан на преобразовании напряжения переменного тока от сети питания в напряжение постоянного тока, а также в напряжение переменного тока сверхнизкой частоты.
Процесс измерений и вывод информации на дисплей автоматизирован и производится внутренним микропроцессором. Управление установками осуществляется оператором с помощью графического жидкокристаллического дисплея (далее - ЖК-дисплей) через интерфейс на основе меню. Установки обладают функциями таймера, часами и календарем. Результаты измерений сохраняются во встроенной памяти или выводятся на встроенный принтер.
Конструктивно установки состоят из блока управления и бустера в едином корпусе (интегрированные установки) или блока управления и бустера в отдельных корпусах (раздельные установки).
Блок управления выполнен в переносном корпусе с откидывающейся крышкой и ручкой для переноски. На верхней панели размещены разъем сети питания, принтер, кнопка включения/выключения, графический ЖК-дисплей, разъем для подключения бустера, клемма заземления.
Бустер выполнен в металлическом корпусе и имеет высоковольтные клеммы и клеммы заземления.
Интегрированные установки выпускаются в модификациях ИСП-2-30П, ИСП-2-40П, ИСП-2-60П, раздельные установки выпускаются в модификациях ИСП-2-30, ИСП-2-40, ИСП-2-60, отличающихся значением выходного напряжения, габаритами и массой.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода в формате: «метерон-х...х», где х - арабские цифры от 0 до 9 и/или латинские буквы от А до Z.
Общий вид установок с указанием места ограничения доступа к местам настройки (регулировки). места нанесения знака утверждения типа. места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на установки не предусмотрено. Пломбирование мест настройки (регулировки) установок не предусмотрено.

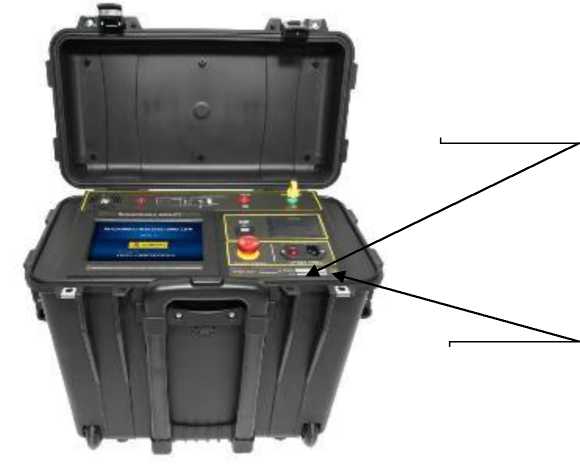

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид установок модификаций ИСП-2-30П, ИСП-2-40П, ИСП-2-60П на примере модификации ИСП-2-30П с указанием, места нанесения знака утверждения типа, места нанесения заводского номера

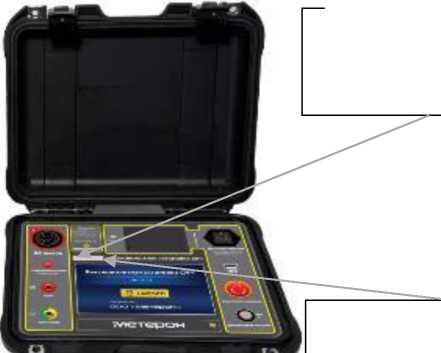

Место нанесения знака утверждения типа
Место нанесения заводского номера

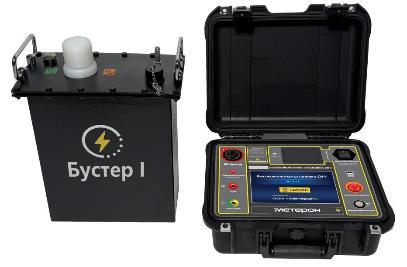

Рисунок 2 - Общий вид установок модификаций ИСП-2-30, ИСП-2-40, ИСП-2-60 на примере модификации ИСП-2-30 с указанием, места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) установок состоит из встроенного ПО.
Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО установок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
24.Х.Х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (24.); - номер версии метрологически незначимой части ПО (Х.Х), где «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений и измерений напряжения постоянного тока, кВ: - для модификаций ИСП-2-30 и ИСП-2-30П - для модификаций ИСП-2-40 и ИСП-2-40П - для модификаций ИСП-2-60 и ИСП-2-60П |
от 0 до 30 от 0 до 40 от 0 до 60 |
|
Пределы допускаемой приведенной к верхней границе диапазона воспроизведений и измерений погрешности воспроизведений и измерений напряжения постоянного тока, % |
±3,0 |
|
Диапазоны воспроизведений и измерений напряжения переменного тока (амплитудное значение) частотой от 0,01 до 0,1 Гц, кВ: - для модификаций ИСП-2-30 и ИСП-2-30П - для модификаций ИСП-2-40 и ИСП-2-40П - для модификаций ИСП-2-60 и ИСП-2-60П |
от 0 до 30 от 0 до 40 от 0 до 60 |
|
Пределы допускаемой приведенной к верхней границе диапазона воспроизведений и измерений погрешности воспроизведений и измерений напряжения переменного тока (амплитудное значение) частотой от 0,01 до 0,1 Гц, % |
±3,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон формирований и показаний силы постоянного тока, мА |
от 0 до 5 |
|
Диапазон формирований и показаний силы переменного тока частотой от 0,01 до 0,1 Гц, мА |
от 0 до 20 |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - частота переменного тока, Гц |
220 50/60 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - для модификаций ИСП-2-30П, ИСП-2-40П, ИСП-2-60П - для модификаций ИСП-2-30, ИСП-2-40 (без бустера) - для модификации ИСП-2-60 (без бустера) - для бустера |
500х300х460 295x170x365 355x185x445 345x290x145 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - для модификаций ИСП-2-30, ИСП-2-40 |
30,0 |
|
- для модификаций ИСП-2-30П, ИСП-2-40П |
32,0 |
|
- для модификации ИСП-2-60, |
40,0 |
|
- для модификаций ИСП-2-60П |
44,0 |
|
- для бустера |
2,7 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность, % |
до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка высоковольтная СНЧ |
Метерон ИСП-2 |
1 шт. |
|
Конденсатор |
- |
1 шт. |
|
Комплект проводов |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Основные принципы работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»
ТУ 26.51.43-003-98275792-2024 «Установки высоковольтные СНЧ Метерон ИСП-2.
Технические условия»
