Спектрометры гамма-излучения стационарные СЕГ-Э
| Номер в ГРСИ РФ: | 97640-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ЗАО «НПК Эллирон», г. Москва |
Спектрометры гамма-излучения стационарные СЕГ-Э (далее - СЕГ-Э) предназначены для измерений энергий испускаемых радионуклидами квантов гамма-излучения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97640-26 | ||||||||||||
| Действует | по 06.02.2031 | ||||||||||||
| Наименование | Спектрометры гамма-излучения стационарные | ||||||||||||
| Модель | СЕГ-Э | ||||||||||||
| Модификации |
Е-10 Е-20 Е-30 |
||||||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0b5fcf6e-139a-0f2d-af80-2db230a4e766 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственная площадка: Tianjin Jinyi Technology Co., Ltd., КИТАЙ, Room 1037, Building 1, Kirin Commercial Center, North of Fuyuan Road, Wuqing Development Area, Tianjin; ЗАО «НПК Эллирон», РОССИЯ, 121165, г. Москва, Кутузовский пр-кт, д. 35, офис 1
Поверка
| Методика поверки / информация о поверке |
МП 4101-1/0497-2025 Государственная система обеспечения единства измерений. Спектрометры гамма-излучения стационарные СЕГ-Э. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97640-26: Описание типа
2026-97640-26.pdf
|
Скачать | 238.1 КБ | |
|
97640-26: Методика поверки
МП 4101-1/0497-2025
2026-mp97640-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Спектрометры гамма-излучения стационарные СЕГ-Э (далее - СЕГ-Э) предназначены для измерений энергий испускаемых радионуклидами квантов гамма-излучения.
Описание
Принцип действия СЕГ-Э основан на регистрации детекторами полупроводниковыми с очень чистым германием (далее - ОЧГ) квантов гамма-излучения, испускаемого радионуклидами, присутствующими в анализируемом образце, получении спектра амплитудного распределения и выделении в спектре пиков полного поглощения (далее - ППП) квантов гамма-излучения. По положению ППП в спектре определяют энергии квантов гамма-излучения (СЕГ-Э предварительно градуируют по энергии с помощью эталонных источников гамма-излучения).
Обработка результатов измерений, управление процессами регистрации и накопления спектров гамма-излучения СЕГ-Э осуществляется программным обеспечением (далее - ПО) «GammaWiz».
Основными элементами, из которых состоит СЕГ-Э, являются: анализатор цифровой DS0200, детектор полупроводниковый с ОЧГ, гибридный криостат ZBO-30 и экран защитный.
СЕГ-Э выпускаются в трех модификациях, отличающихся метрологическими характеристиками и применяемыми детекторами полупроводниковыми с ОЧГ:
- модификация Е-10 с детектором полупроводниковым с ОЧГ GEP-S-10;
- модификация Е-20 с детектором полупроводниковым с ОЧГ GEP-S-20;
- модификация Е-30 с детектором полупроводниковым с ОЧГ GEP-S-30.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом термотрансферной печати на маркировочную табличку, размещаемую:
- на задней панели анализатора цифрового DS0200;
- на детектор полупроводниковый с ОЧГ (GEP-S-10, GEP-S-20, GEP-S-30);
- на гибридный криостат ZBO-30.
Нанесение знака поверки на СЕГ-Э не предусмотрено.
Пломбирование от несанкционированного доступа СЕГ-Э не предусмотрено.
Внешний вид СЕГ-Э и основных элементов приведен на рисунке 1.
Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.
1.

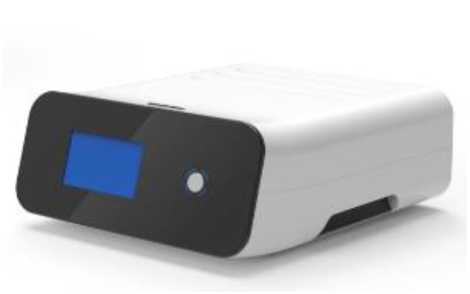

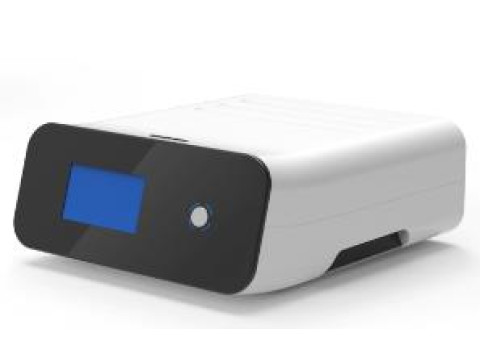

а) анализатор цифровой DS0200
б) гибридный криостат ZBO-30 с детектором полупроводниковым с ОЧГ (GEP-S-10, GEP-S-20, GEP-S-30)

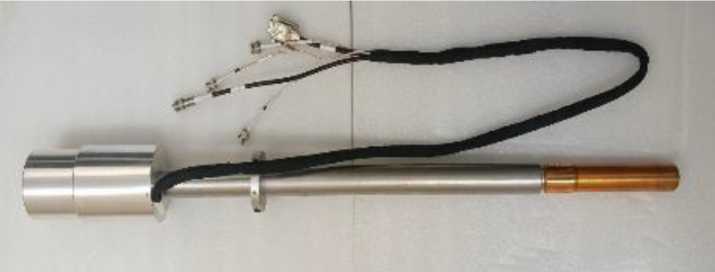

в) детектор полупроводниковый с ОЧГ (GEP-S-10, GEP-S-20, GEP-S-30)

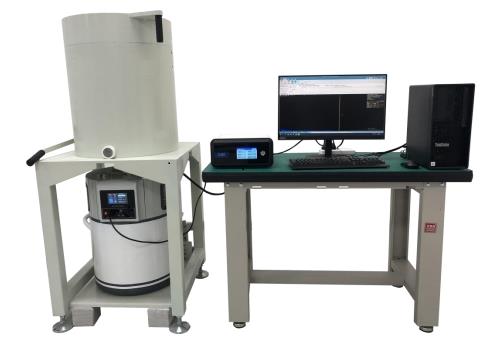

г) общий вид СЕГ-Э модификации Е-10, Е-20, Е-30
Рисунок 1 - Внешний вид основных элементов СЕГ-Э
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера СЕГ-Э
Программное обеспечение
ПО СЕГ-Э включает в себя:
- метрологически значимое встроенное ПО, установленное и записанное в энергонезависимой памяти анализатора цифрового DS0200 производителем;
- метрологически незначимое прикладное ПО «GammaWiz»;
- метрологически незначимое прикладное ПО «EffWiz».
Основное назначение встроенного ПО - расчёты энергий испускаемых радионуклидами квантов гамма-излучения и активности и удельной активности гамма-излучающих радионуклидов.
Основное назначение прикладного ПО «GammaWiz» - контроль системы сбора данных, управление и функции качественного анализа. Включает систему подсказок в режиме реального времени и защиту меню оператора паролем. ПО выполняет следующие функции: управление настройками спектрометрического тракта и набором спектров, визуализация спектров, проведение необходимых калибровок, анализ полученных спектров. Связь аппаратных средств с системой осуществляется по сети Ethernet. Основное назначение прикладного ПО «EffWiz» -калибровка эффективности СЕГ-Э без источников.
Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение | |
|
прикладное ПО |
прикладное ПО | |
|
Идентификационное наименование ПО |
EffWiz |
GammaWiz |
|
Номер версии (идентификационный номер) ПО |
2.X.Y.Z * |
2.X.Y.Z * |
|
Цифровой идентификатор ПО |
- |
- |
|
* Значения «X» от 0 до 99, «Y» - от 0 до 99, «Z» - от 0 до 99. Актуальный номер версии вносится в паспорт при выпуске из производства. | ||
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Е-10 |
Е-20 |
Е-30 | |
|
Диапазон регистрируемых энергий гамма-излучения, кэВ |
от 50 до 300 |
0 | |
|
Энергетическое разрешение по линии 1332,5 кэВ радионуклида Со-60, %, не более |
0,30 | ||
|
Предел допускаемой относительной погрешности характеристики преобразования (интегральной нелинейности (ИНЛ)), %, не более |
0,02 | ||
|
Долговременная нестабильность за 24 ч непрерывной работы, %, не более |
0,10 | ||
|
Эффективность регистрации в пике полного поглощения в точечной геометрии на расстоянии 250 мм от эффективного центра детектора, (имп^с-1)/Бк, не менее: - для радионуклида Со-57 по линии с энергией 122,06 кэВ - для радионуклида Со-60 по линии с энергией 1332,5 кэВ |
1,5-103 1,(М0 1 |
1,5-103 2,000 1 |
1,5^103 3,(010 1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
5 |
|
Параметры сети переменного тока: - напряжение, В |
от 198 до 242 |
|
- частота, Гц |
от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Масса, кг, не более: - анализатор цифровой DS0200 |
10 |
|
- детектор полупроводниковый с ОЧГ (GEP-S-10, GEP-S-20, GEP-S-30) |
5 |
|
- гибридный криостат ZBO-30 |
50 |
|
- экран защитный |
600 |
|
Габаритные размеры, мм, не более: - анализатор цифровой DS0200 - длина |
400 |
|
- ширина |
300 |
|
- высота |
160 |
|
- детектор полупроводниковый с (ОЧГ GEP-S-10, GEP-S-20, GEP-S-30) - длина |
1050 |
|
- диаметр |
100 |
|
- гибридный криостат ZBO-30 - высота |
700 |
|
- диаметр |
500 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на маркировочные таблички на анализатор цифровой DS0200, детектор полупроводниковый с ОЧГ (GEP-S-10, GEP-S-20, GEP-S-30) и гибридный криостат ZBO-30 из состава СЕГ-Э методом термотрансферной печати.
Комплектность
Таблица 5 - Комплектность СЕГ-Э
|
Наименование |
Обозначение |
Количество |
|
Спектрометр гамма-излучения стационарный СЕГ-Э в составе: |
- |
1 шт. |
|
анализатор цифровой DS0200 |
- |
1 шт. |
|
детектор полупроводниковый с ОЧГ GEP-S-101) |
- |
1 шт. |
|
детектор полупроводниковый с ОЧГ GEP-S-201) |
- |
1 шт. |
|
детектор полупроводниковый с ОЧГ GEP-S-301) |
- |
1 шт. |
|
гибридный криостат ZBO-30 |
- |
1 шт. |
|
Экран защитный |
- |
1 шт. |
|
Источник радионуклидный закрытый фотонного излучения типа ОСГИ на основе радионуклида кобальт-572) |
- |
1 шт. |
|
Источник радионуклидный закрытый фотонного излучения типа ОСГИ на основе радионуклида кобальт-602) |
- |
1 шт. |
|
Источник радионуклидный закрытый фотонного излучения типа ОСГИ на основе радионуклида цезий-1372) |
- |
1 шт. |
|
Источник радионуклидный закрытый фотонного излучения типа ОСГИ на основе радионуклида америций-2412) |
- |
1 шт. |
|
Переливающее устройство сложное2) |
- |
1 шт. |
|
Сосуд Дьюара2) |
- |
1 шт. |
|
Программное обеспечение для проверки эффективности без применения изотопов3) |
EffWiz |
1 шт. |
|
Программное обеспечение для сбора и анализа спектра3) |
GammaWiz |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации и техническому обслуживанию |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Принтер |
DELI P3100DNW, формат A4, ч/б, лазерный (P3100DNW) |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Источник бесперебойного питания |
APC Smart-UPS 1000VA/700W, Line-Interactive, LCD, Out: 220-240V 8xC13 (4-Switched), SmartSlot, USB, SmartConnect, Black SMT1000IC |
1 шт. |
|
П р и м е ч а н и я 1) В зависимости от модификации 2) По отдельному заказу 3) Последняя версия программного обеспечения, русифицированная версия. Хранение данных на USB-диске (внешний), включая руководство оператора | ||
Сведения о методах измерений
приведены в разделах 2 «Детектор полупроводниковый с ОЧГ», 3 «Анализатор цифровой DS0200», 4 «Гибридный криостат ZBO-30» Руководства по эксплуатации и техническому обслуживанию.
Нормативные документы
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
Э.ГСДГ.99.00.000-2025 ТУ «Спектрометры гамма-излучения стационарные СЕГ-Э. Технические условия»
