Резервуар горизонтальный стальной РГС-5-А-С0-У1
| Номер в ГРСИ РФ: | 97641-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
|
97641-26: Описание типа
2026-97641-26.pdf
|
Скачать | 136.9 КБ |
Резервуар горизонтальный стальной РГС-5-А-С0-У1 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для их хранения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97641-26 | ||||||
| Наименование | Резервуар горизонтальный стальной | ||||||
| Модель | РГС-5-А-С0-У1 | ||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 180bdc76-af86-2f70-0012-75e317172c57 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НЗРМК им. Н.Е. Крюкова», РОССИЯ, 654033, Кемеровская обл. – Кузбасс, г. Новокузнецк, ул. Некрасова, д. 28
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97641-26: Описание типа
2026-97641-26.pdf
|
Скачать | 136.9 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной РГС-5-А-С0-У1 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для их хранения.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).
Конструктивно резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с усечено-коническими днищами. Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку, прикрепленную к горловине резервуара и в паспорт типографским способом.
Резервуар горизонтальный стальной РГС-5-А-С0-У1 с заводским номером 7294 расположен на территории НПС «Зверево» Тихорецкого РУМН АО «Черномортранснефть» по адресу: Ростовская область, Красносулинский район, х. Холодный Плес.
Общий вид резервуара горизонтального стального РГС-5-А-С0-У1 с указанием места нанесения заводского номера приведен на рисунке 1.
Знак поверки наносится в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара горизонтального стального РГС-5-А-С0-У1
не предусмотрено.

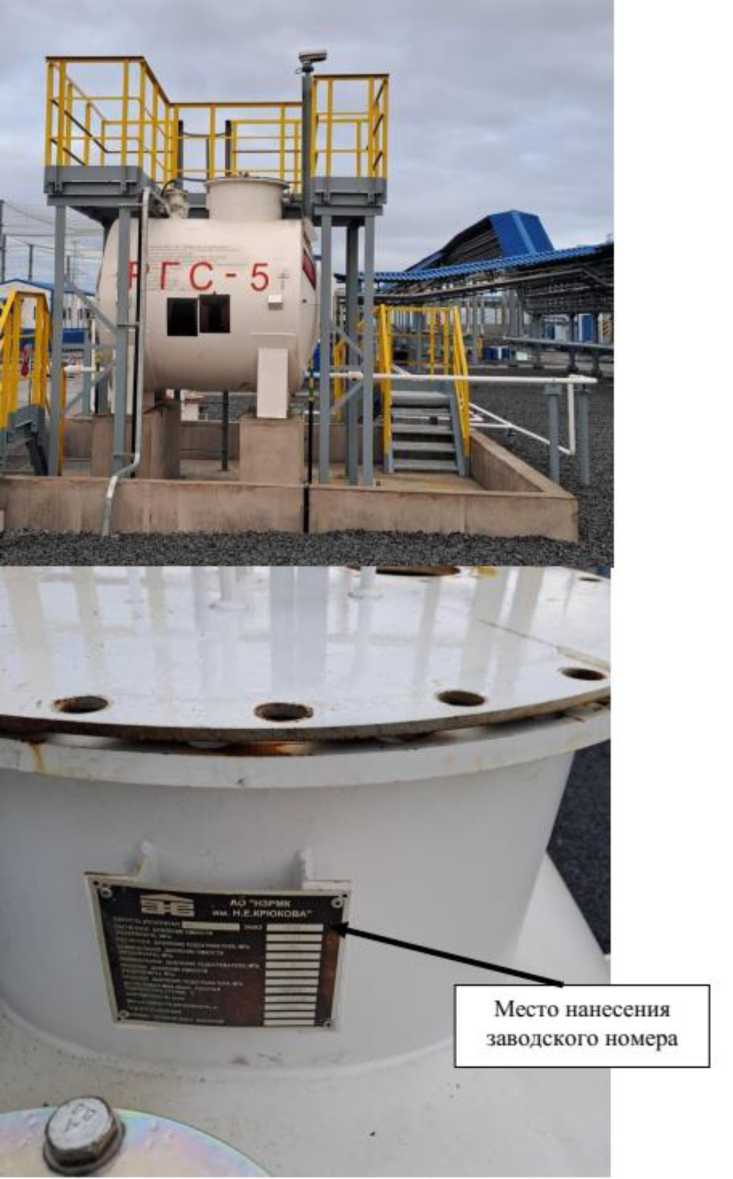

Рисунок 1 - Общий вид резервуара горизонтального стального РГС-5-А-С0-У1 зав. № 7294
Технические характеристики
Таблица 1 - Метрологические характеристики\
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС-5-А-С0-У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 9 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
