Резервуары горизонтальные ЕП-40-2400-1700-АС0-У1
| Номер в ГРСИ РФ: | 97642-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
|
97642-26: Описание типа
2026-97642-26.pdf
|
Скачать | 161.6 КБ |
Резервуары горизонтальные ЕП-40-2400-1700-АС0-У1 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для сбора и временного хранения дренажа (нефтепродукта).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97642-26 | |||||||||
| Наименование | Резервуары горизонтальные | |||||||||
| Модель | ЕП-40-2400-1700-АС0-У1 | |||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1566c0bd-85ff-a4df-5815-981f41dad1be | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «НЗРМК им. Н.Е. Крюкова», РОССИЯ, 654033, Кемеровская обл. – Кузбасс, г. Новокузнецк, ул. Некрасова, д. 28
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97642-26: Описание типа
2026-97642-26.pdf
|
Скачать | 161.6 КБ |
Описание типа
Назначение
Резервуары горизонтальные ЕП-40-2400-1700-АС0-У1 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для сбора и временного хранения дренажа (нефтепродукта).
Описание
Принцип действия резервуаров основан на измерении объема при сборе и временном хранения дренажа (нефтепродукта) в соответствии с градуировочной таблицей.
Конструктивно резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами. Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки. Вариант установки резервуаров - подземный.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным методом на маркировочные таблички, прикрепленные к внешним поверхностям горловин резервуаров (рисунок 1) и в паспорт типографским способом.
Резервуары горизонтальные ЕП-40-2400-1700-АС0-У1 с заводскими номерами 7308;
7309 расположены на территории НПС «Зверево» Тихорецкого РУМН АО «Черномортранснефть» по адресу: Ростовская область, Красносулинский район, х. Холодный Плес.
Эскиз общего вида резервуаров приведен на рисунке 2. Фотографии горловин и измерительных люков приведены на рисунке 3.
Знак поверки наносится в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуаров горизонтальных ЕП-40-2400-1700-АС0-У1
не предусмотрено.

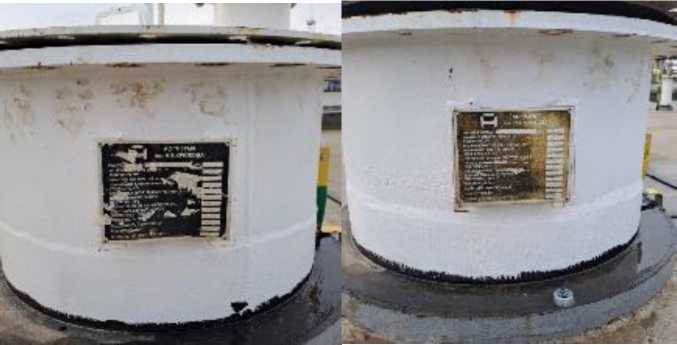

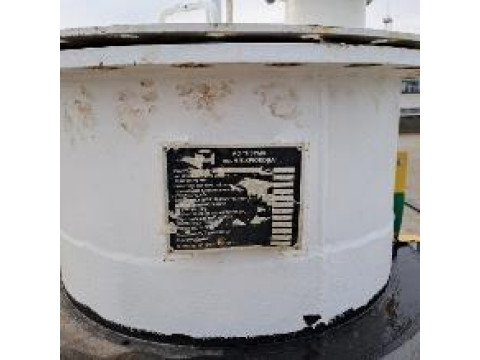

Рисунок 1 - Маркировочные таблички резервуаров

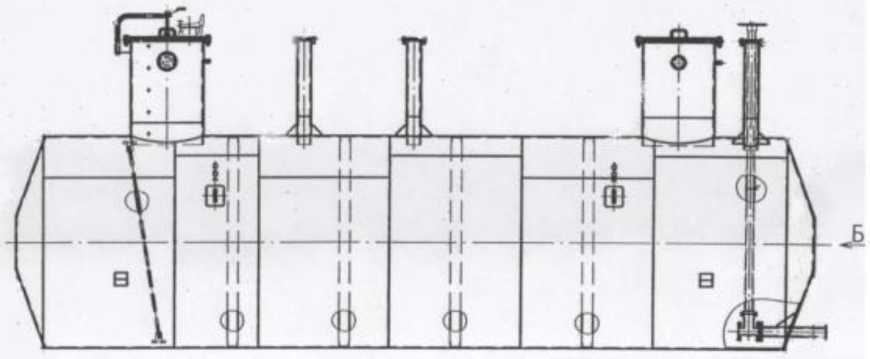

Рисунок 2 - Эскиз общего вида резервуаров
Зав. № 7303
Зав. № 7309

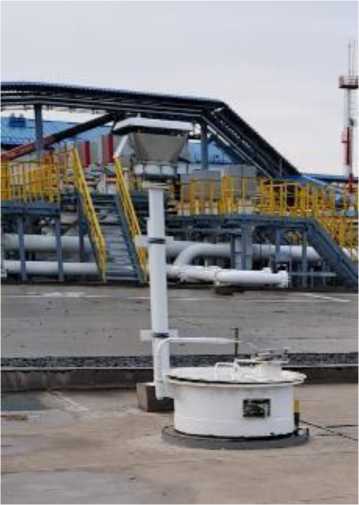

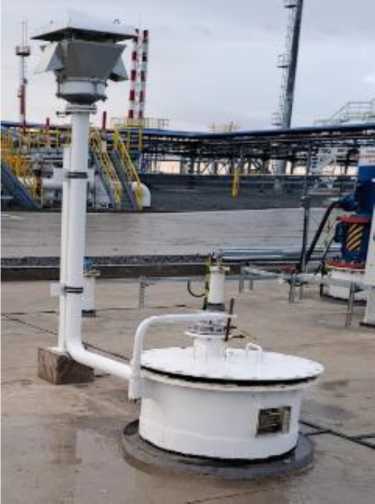

Рисунок 3 - Горловины и измерительные люки резервуаров
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +70 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный |
ЕП-40-2400-1700-АС0-У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 9 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
