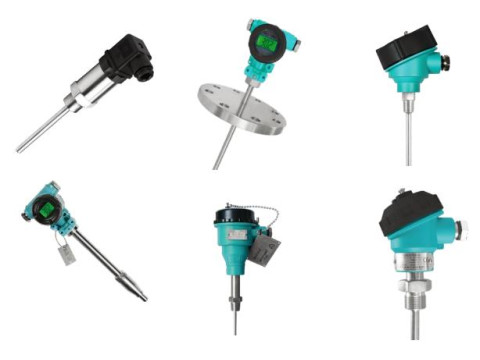

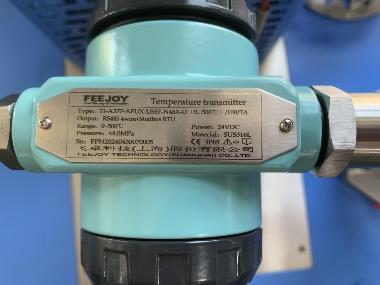

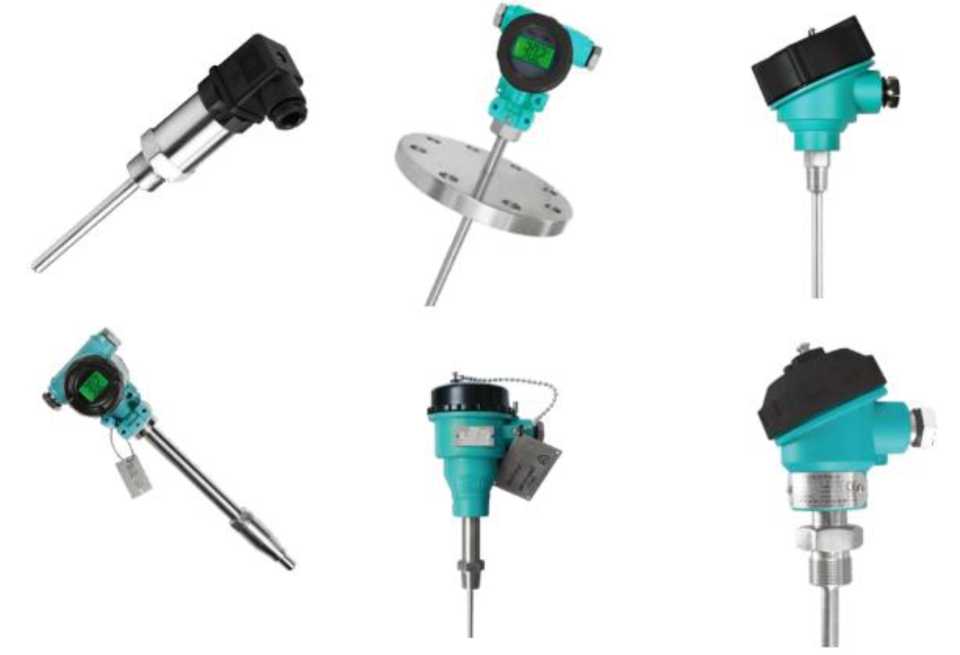

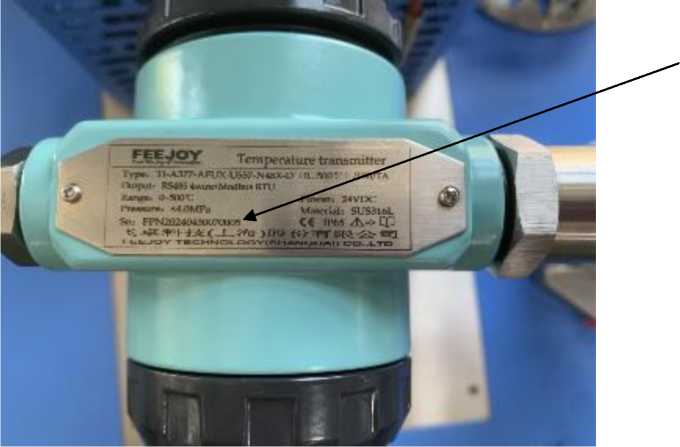

Датчики температуры TI

1. Условное обозначение типа НСХ преобразования ЧЭ

1

Тип «Pt100» (ЧЭ тонкопленочного типа, 2-х проводная схема соединения проводов) по ГОСТ 6651-2009

2

Тип «Pt100» (проволочный ЧЭ, 2-х проводная схема соединения проводов) по ГОСТ 6651-2009

3

Тип «Pt100» (ЧЭ тонкопленочного типа, 3-х проводная схема соединения проводов) по ГОСТ 6651-2009

4

Тип «Pt100» (проволочный ЧЭ, 3-х проводная схема соединения проводов) по ГОСТ 6651-2009

5

Тип «Pt100» (ЧЭ тонкопленочного типа, 4-х проводная схема соединения проводов) по ГОСТ 6651-2009

6

Тип «Pt100» (проволочный ЧЭ, 4-х проводная схема соединения проводов) по ГОСТ 6651-2009

7

Тип «Pt1000» (ЧЭ тонкопленочного типа, 2-х проводная схема соединения проводов) по ГОСТ 6651-2009

8

Тип «Pt1000» (проволочный ЧЭ, 2-х проводная схема соединения проводов) по ГОСТ 6651-2009

9

Тип «Pt1000» (ЧЭ тонкопленочного типа, 3-х проводная схема соединения проводов) по ГОСТ 6651-2009

H

Тип «Pt1000» (проволочный ЧЭ, 3-х проводная схема соединения проводов) по ГОСТ 6651-2009

P

Тип «Pt1000» (ЧЭ тонкопленочного типа, 4-х проводная схема соединения проводов) по ГОСТ 6651-2009

Q

Тип «Pt1000» (проволочный ЧЭ, 4-х проводная схема соединения проводов) по ГОСТ 6651-2009

T

Тип «T» (на основе термопарного кабеля) по ГОСТ Р 8.585-2001

U

Тип «T» (проволочный ЧЭ) по ГОСТ Р 8.585-2001

R

Тип «S» (на основе термопарного кабеля) по ГОСТ Р 8.585-2001

S

Тип «S» (проволочный ЧЭ) по ГОСТ Р 8.585-2001

M

Тип «N» (на основе термопарного кабеля) по ГОСТ Р 8.585-2001

N

Тип «N» (проволочный ЧЭ) по ГОСТ Р 8.585-2001

K

Тип «K» (на основе термопарного кабеля) по ГОСТ Р 8.585-2001

L

Тип «K» (проволочный ЧЭ) по ГОСТ Р 8.585-2001

J

Тип «J» (на основе термопарного кабеля) по ГОСТ Р 8.585-2001

G

Тип «J» (Проволочный ЧЭ) по ГОСТ Р 8.585-2001

E

Тип «Е» (на основе термопарного кабеля) по ГОСТ Р 8.585-2001

F

Тип «Е» (Проволочный ЧЭ) по ГОСТ Р 8.585-2001

A

Тип «В» (на основе термопарного кабеля) по ГОСТ Р 8.585-2001

B

Тип «В» (проволочный ЧЭ) по ГОСТ Р 8.585-2001

2. Конструкция зонда, количество ЧЭ и тип штуцера

1

1 зонд с 1 зоной измерения, по 1 ЧЭ на зону измерения, с фиксированным штуцером

2

1 зонд с 1 зоной измерения, по 2 ЧЭ на зону измерения, с фиксированным штуцером

3

1 зонд с 2 зонами измерения, по 1 ЧЭ на зону измерения, с фиксированным штуцером

6

1 зонд с 1 зоной измерения, по 1 ЧЭ на зону измерения, с подвижным штуцером

7

1 зонд с 1 зоной измерения, по 2 ЧЭ на зону измерения. с подвижным штуцером

8

1 зонд с 2 зонами измерения, по 1 ЧЭ на зону измерения, с подвижным штуцером

3. Тип исполнения и диаметр монтажной части

1

Стандартное исполнение, 0 3 мм

2

Стандартное исполнение, 0 6 мм

3

Стандартное исполнение, 0 9 мм

4

Бронированное (ударо- и вибропрочное) исполнение, 0 6 мм

5

Бронированное (ударо- и вибропрочное) исполнение, 0 9 мм

6

Бронированное (ударо- и вибропрочное) исполнение, 0 12 мм

7

Исполнение с защитной цилиндрической гильзой, 0 16 мм

8

Исполнение с защитной цилиндрической гильзой, 0 20 мм

9

Исполнение с защитной цилиндрической гильзой, 0 24 мм

A

Исполнение с защитной цилиндрической гильзой, 0 26 мм

B

Исполнение с защитной цилиндрической гильзой, 0 28 мм

C

Исполнение с защитной конической гильзой, 0 20/16 мм

D

Исполнение с защитной конической гильзой, 0 24/20 мм

E

Исполнение с защитной конической гильзой, 0 26/22 мм

F

Исполнение с защитной конической гильзой, 0 28/25 мм

4. Материал монтажной части

4

Нержавеющая сталь марки SUS304

6

Нержавеющая сталь марки SUS316

7

Нержавеющая сталь марки SUS316L

5

Полимерный материал PFA

2

Полимерный материал PTFE

Z

По спец. заказу

5. Тип исполнения

A

Общепромышленное исполнение

M

Взрывозащищенное исполнение

K

Искробезопасное исполнение

6. Тип коммутационной головки

X

Отсутствует

G

Головка из нержавеющей стали марки SUS304

J

Головка из нержавеющей стали марки SUS316

1

Головка из нержавеющей стали марки SUS316L

C

Алюминиевая головка EA

F

Алюминиевая головка PI c ЖК-дисплеем

R

Алюминиевая головка PI2088 c ЖК-дисплеем

H

Алюминиевая головка N034 c ЖК-дисплеем

D

Алюминиевая головка F2

E

Алюминиевая головка F3

7. Особенности конструктивного исполнения

X

Отсутствуют

D

Исполнение для низких температур LT

0

Исполнение для стандартных температур ST

1

Исполнение для высоких температур HT1

H

Исполнение для высоких температур HT2

G

Исполнение для высоких температур HT3

2

Исполнение для очень высоких температур UT

8. Уплотнительная прокладка

Х

Отсутствует

2

PTFE / 200 °С

9. Тип присоединения к процессу

X

Отсутствует

H

Фланец HG 20592-2009 RF

4

Фланец HG 20592-2009 FF

5

Фланец HG 20592-2009 RJ

6

Фланец HG 20592-2009 M

7

Фланец HG 20592-2009 FM

B

Фланец GB 9119-2000 RF

E

Фланец EN 1092-1 B1

G

Фланец ГОСТ 33259-2015 B

F

Фланец ГОСТ 33259-2015 E

T

Кламповое присоединение ISO 2582

A

Фланец ASME B16.5 RF

N

Резьба внутренняя G

L

Резьба внутренняя NPT

M

Резьба внутренняя PT

2

Резьба внутренняя M

K

Резьба внутренняя RC

R

Резьба внешняя G

P

Резьба внешняя NPT

Q

Резьба внешняя PT

U

Резьба внешняя M

S

Резьба внешняя RC

10. Рабочее давление процесса

X

Отсутствует

1

PN6 / 0,6 МПа

2

PN10 / 1,0МПа

3

PN16 / 1,6 МПа

4

PN25 / Class 150 / 2,5 МПа

5

PN40 / 4,0 МПа

6

PN63 / Class 300 / 6,3 МПа

7

PN100 / Class 600 / 10,0 МПа

8

PN160 / Class 900 / 16,0 МПа

9

PN250 / Class 1500 / 25,0 МПа

11. Размер и тип монтажного присоединения

X

Отсутствует

2

1/4"

4

1/2"

5

3/4" / М20*1,5

6

DN25 / 1" / М27*2

7

DN32 / М36*2

8

DN40 / 1-1/2" / М42*2

9

DN50 / 2" / М50,5*1,5

A

DN65 / 2-1/2” / М56*2

B

DN80 / 3" / М95*2

C

DN100 / 4"

D

DN125 / 5"

E

DN150 / 6"

F

DN200 / 8"

12. Материал монтажных элементов

4

Нержавеющая сталь марки SUS304

6

Нержавеющая сталь марки SUS316

7

Нержавеющая сталь марки SUS316L

13. Кабельный ввод

X

Отсутствует

M

1 х М20*1,5

P

1 х 1/2 NPT

N

2 х М20*1,5

Q

2 х 1/2 NPT

J

M12*1 (M)

F

PG9

14. Напряжение питания постоянного тока

X

Отсутствует

4

24 В постоянного тока

15. Выходной сигнал 1

A

Вывод проводов ЧЭ

2

4...20 мА постоянного тока

3

4...20 мА постоянного тока с наложенным на него частотно-модулированным сигналом протокола HART

8

Цифровой RS-485 c протоколом Modbus RTU

16. Выходной сигнал 2

X

Отсутствует

A

Вывод проводов ЧЭ

2

4...20 мА постоянного тока

3

4...20 мА постоянного тока с наложенным на него частотно-модулированным сигналом протокола HART

8

Цифровой RS-485 c протоколом Modbus RTU

17. Единица измерений

C

Градус Цельсия - °C

D

Проценты - %

18. Длина зонда, мм (от уплотнительной поверхности присоединения к процессу)

xxx

Числовое значение

Условное обозначениеНСХ ЧЭ датчика(1)

Диапазон измерений температуры(2), °С

Класс

(1) допуска

Пределы допускаемых отклонений выходного сигнала от НСХ (в температурном эквиваленте), °С

Pt100 (а=0,00385 °С—1), Pt1000 (а=0,00385 °С-1)

от -100 до +450

А (4)

±(0,15+0,002-|t|) (3)

от -196 до +600

В

±(0,3+0,005-|t|)

от -196 до +600

С

±(0,6+0,01^|t|)

E

от -40 до +375 включ.

1

±1,5

св. +375 до +800

±0,004-|t|

от -40 до +333 включ.

2

±2,5

св. +333 до +900

±0,0075-|t|

от -196 до -167 включ.

3

±0,015-|t|

св. -167 до +40

±2,5

K, N

от -40 до +375 включ.

1

±1,5

св. +375 до +1000

±0,004-|t|

от -40 до +333 включ.

2

±2,5

св. +333 до +1200

±0,0075-|t|

от -196 до -167 включ.

3

±0,015-|t|

св. -167 до +40

±2,5

S

от 0 до +1100 включ.

1

±1,0

св. +1100 до +1600

±(1,0+0,003-(t-1100))

от 0 до +600 включ.

2

±1,5

св. +600 до +1600

±0,00251

B

от +600 до +1700 включ.

2

±0,00251

от +600 до +800 включ.

3

±4,0

св. +800 до +1700

±0,0051

T

от -40 до +125 включ.

1

±0,5

св. +125 до +350

±0,004-|t|

от -40 до +133 включ.

2

±1

св. +133 до +350

±0,0075-|t|

св. -66 до +40

3

±1

от -196 до -66 включ.

±0,015-|t|

Условное обозначениеНСХ ЧЭ датчика(1)

Диапазон измерений температуры(2), °С

Класс

(1) допуска

Пределы допускаемых отклонений выходного сигнала от НСХ (в температурном эквиваленте), °С

J

от -40 до +375 включ.

1

±1,5

св. +375 до +750

±0,004-|t|

от -40 до +333 включ.

2

±2,5

св. +333 до +750

±0,0075-|t|

Датчик температуры

TI-

-

-

-

-

Условное обозначение НСХЧЭ датчика (3)

Выходной сигнал

Пределы допускаемой основной погрешности ИП, Дип (4)

Пределы допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов, Дх, °С (только для датчиков с НСХ типов «К», «N», «Е», «J», «Т», «S»)

приведенной (к настроенному диапазону измерений (5)), %

абсолютной, °С

«Pt100», «Pt1000», «K», «N», «Е», «J», «Т», «S», «в»

от 4 до 20 мА (без ЖК-индикатора)

±0,1

±0,2

±0,5

«Pt100», «Pt1000»

от 4 до 20 мА (с типом коммутационной головки «P-»)

±0,2

±0,2

-

«Pt100», «к», «n», «е», «J», «T», «S», «в»

от 4 до 20 мА (с ЖК-индикатором)

±0,2

±0,2

±0,5

«Pt100»

протокол Modbus RTU

-

±0,2

-

«Pt100», «Pt1000», «к», «n», «е», «J», «T», «S», «в»

от 4 до 20 мА (+протокол HART)

±0,1

±0,2

±0,5

Условное обозначение НСХЧЭ датчика (3)

Выходной сигнал

Пределы допускаемой основной погрешности ИП, Дип (4)

Пределы допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов, Дх, °С (только для датчиков с НСХ типов «К», «N», «Е», «J», «Т», «S»)

приведенной (к настроенному диапазону измерений (5)), %

абсолютной, °С

(1) - Пределы допускаемой основной абсолютной погрешности датчиков температуры с НСХ типов «Pt100», «PtlOOO», «В» (Ддт, °С) вычисляются поформуле:

Лдт=±^ДПп + Дип2

(2) - Пределы допускаемой основной абсолютной погрешности датчиков температуры с НСХ типов «К», «N», «Е», «J», «Т», «S»

(Ддт, °С) вычисляются поформуле:

Лдт=±7Д2п + (Дип + Дх)2

где: Дпп - предел допускаемого отклонения от НСХ (в температурном эквиваленте) первичного преобразователя, °С в соответствии стаблицей 2;

Дип - предел допускаемой основной приведенной или абсолютной погрешности ИП, выраженный в °С;

Дх - предел допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов, °С;

(3) - Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001 соответственно.

(4) - Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от настроенного диапазона измерений, или в °С, в зависимости от того, что больше.

(5) - Разность верхнего и нижнего пределов диапазона измерений должна быть: не менее 10 °С для датчиков с НСХ типов «Pt100», «PtlOOO»; не менее 100 °С для датчиков с НСХ типов «К», «N», «Е», «J», «Т» не менее 300 °С для датчиков с НСХ типов «S», «В».

Наименование характеристики

Значение (1)

Пределы допускаемой дополнительной погрешности, вызванной влиянием изменения температуры окружающей среды (от +25 °С) на каждый 1 °С: - приведенная погрешность (от настроенного диапазона измерений), %/1 °С - абсолютная погрешность, °С/1 °С

±0,005

±0,002

Пределы допускаемой дополнительной погрешности, вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В:

- приведенная погрешность (от настроенного диапазона измерений), %/1 В

- абсолютная погрешность, °С/1 В

±0,010

±0,002

(1) - берут большее значение.

Наименование характеристики

Значение

Количество ЧЭ в датчике, шт.

1 или 2

Выходной сигнал (для датчиков с ИП)

от 4 до 20 мА;

от 4 до 20 мА + протокол HART; протокол Modbus RTU

Напряжение питания постоянного тока, В (для датчиков с ИП)

от 9 до 30 (24 (1))

Электрическое сопротивление изоляции при температуре от +18 до +28 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее

100

Длина монтажной части датчика, мм

от 10 до 6000 (2)

Диаметр монтажной части датчика, мм

от 5 до 20

Масса (без учета защитной гильзы), кг, не более

10

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- общепромышленное исполнение

от -40 до +85

- для датчиков с ИП с ЖК индикатором

от -35 до +80

- относительная влажность воздуха, %, не более

95

(1) - Номинальное значение;

(2) - Но не менее десяти диаметров датчиков с ТП;

Для датчиков с ТП, с верхним пределом диапазона измерений св.+700 °С до +1200 °С включ.:

не менее 150 мм;

Для датчиков с ТП, с верхним пределом диапазона измерений св.+1200 °С: не менее 250 мм.

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

40000

Средний срок службы, лет, не менее

8

Наименование

Обозначение

Количество

Датчик температуры

TI (1)

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Гильза защитная

-

1 шт.(2)

(1) - обозначение исполнения в соответствии с заказом;

(2) - по дополнительному заказу.
