Измерители-сигнализаторы температуры масла трансформаторов BWY-806ATH
| Номер в ГРСИ РФ: | 97644-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Fujian LEAD Automatic Equipment Co.,Ltd.", КНР |
Измерители-сигнализаторы температуры масла трансформаторов BWY-806ATH (далее по тексту - измерители) предназначены для измерений температуры масла силовых трансформаторов и для сигнализации превышения пороговых значений температуры.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97644-26 | ||||||||||||||||||||||||||||||||||||
| Действует | по 06.02.2031 | ||||||||||||||||||||||||||||||||||||
| Наименование | Измерители-сигнализаторы температуры масла трансформаторов | ||||||||||||||||||||||||||||||||||||
| Модель | BWY-806ATH | ||||||||||||||||||||||||||||||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 570c2ef6-cc7e-ff14-2817-245655920874 | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Fujian LEAD Automatic Equipment Co.,Ltd, КИТАЙ, Building 1#, Nanling Branch Road No. 1, Minhou Economic and Technological Development Zone, Fuzhou City, Fujian Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1727-207-2025 Государственная система обеспечения единства измерений. Измерители-сигнализаторы температуры масла трансформаторов BWY-806ATH. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97644-26: Описание типа
2026-97644-26.pdf
|
Скачать | 236.6 КБ | |
|
97644-26: Методика поверки
РТ-МП-1727-207-2025
2026-mp97644-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Измерители-сигнализаторы температуры масла трансформаторов BWY-806ATH (далее по тексту - измерители) предназначены для измерений температуры масла силовых трансформаторов и для сигнализации превышения пороговых значений температуры.
Описание
Принцип действия измерителей основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона, соединительного капилляра и сильфона. Под воздействием температуры на термобаллон измерителя изменяется давление внутри манометрической системы, происходит растяжение сильфона, связанного со стрелкой отсчетного устройства (циферблата).
Измерители относятся к показывающим стрелочным приборам погружного типа и конструктивно выполнены в виде металлического корпуса для настенного монтажа, в котором размещены циферблат, кинематический механизм со стрелкой и сильфоны манометрической термосистемы, с присоединенным при помощи капилляра термобаллоном из нержавеющей стали.
Внутри корпуса измерителей (под съемной крышкой) также размещены 6 пар клемм от механических микровыключателей для подключения контроллеров охлаждающей системы и других устройств защиты от перегрева, а также 3 клеммы для вывода выходного сигнала электрического сопротивления от встроенного в корпус термобаллона термопреобразователя сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 и 3-х проводной схемой соединения внутренних проводов с чувствительным элементом.
Фотография общего вида измерителей приведена на рисунке 1.
Заводской номер измерителей в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на боковую часть корпуса измерителя.
Пломбирование измерителей не предусмотрено.
Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.

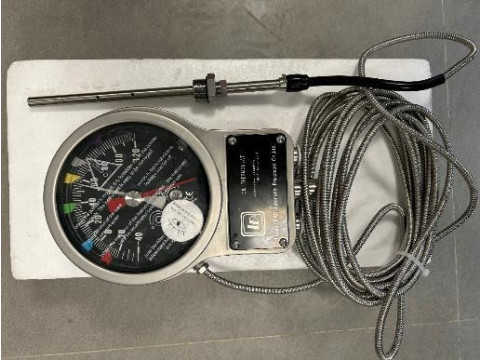

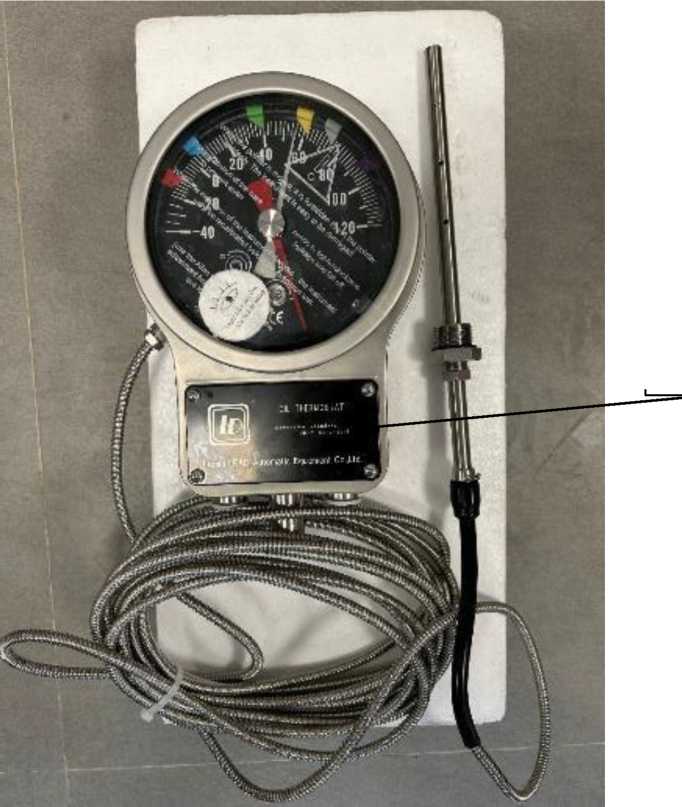

Место нанесения заводского номера
Рисунок 1 - Общий вид измерителей-сигнализаторов температуры масла трансформаторов
BWY-806ATH
Технические характеристики
Метрологические и технические характеристики измерителей приведены в таблицах 1-2.
Показатели надежности приведены в таблице 3.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +120 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры в диапазоне св. -20 °С, % |
±1,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до -20 °С включ., °С |
±5,0 |
|
Пределы допускаемого отклонения сопротивления от НСХ (в температурном эквиваленте), при измерении температуры при помощи ТС (допуск, соответствующий классу «В» по ГОСТ 6651-2009), °С |
±(0,3 + 0,005-ltl) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной к диапазону измерений погрешности срабатывания сигнализирующих устройств, % |
±3,0 |
|
Itl - абсолютное значение температуры, °С, без учета знака. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Цена деления шкалы, °С: - в диапазоне от -40 °С до -20 °С вкл. - в диапазоне св. -20 °С до +120 °С |
5 2 |
|
Длина соединительного капилляра, мм, не более |
10 000 |
|
Длина термобаллона, мм, не более |
320 |
|
Диаметр корпуса термобаллона, мм |
14 |
|
Глубина погружения термобаллона, мм, не менее |
150 |
|
Габаритные размеры корпуса измерителя (высота х ширина х толщина), мм, не более |
290х180х100 |
|
Масса, кг, не более |
5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +55 95 (без конденсации) |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
120 000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель-сигнализатор температуры масла трансформаторов |
BWY-806ATH |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Принцип действия и функции» Руководства по эксплуатации на средство измерений.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия фирмы «Fujian LEAD Automatic Equipment Co.,Ltd.», Китай
Другие Трансформаторы
