Осциллографы-мультиметры цифровые D-Expert
| Номер в ГРСИ РФ: | 97645-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | ООО «ПОЖСТРОЙЭКСПЕРТ», г. Тольятти |
Осциллографы-мультиметры цифровые D-Expert (далее - осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров электрических сигналов, напряжения и силы постоянного и переменного тока, сопротивления постоянному току и электрической емкости.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97645-26 | ||||||||||||
| Действует | по 09.02.2031 | ||||||||||||
| Наименование | Осциллографы-мультиметры цифровые | ||||||||||||
| Модель | D-Expert | ||||||||||||
| Модификации |
D-Expert DE-40 D-Expert DE-70 D-Expert DE-100 D-Expert DE-200 |
||||||||||||
| Приказы |
№233 от
09.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 60a8466b-4c54-0b66-6eb2-3706f882f67c | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ПОЖСТРОЙЭКСПЕРТ», РОССИЯ, 445044, Самарская область, г. Тольятти, ул. Офицерская 12в, оф. 221
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0019-2025 МП Государственная система обеспечения единства измерений. Осциллографы-мультиметры цифровые D-Expert. Методика поверки.
(с 09.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97645-26: Описание типа
2026-97645-26.pdf
|
Скачать | 245.1 КБ | |
|
97645-26: Методика поверки
РВНЕ.0019-2025 МП
2026-mp97645-26.pdf
|
Скачать | 4.2 MБ |
Описание типа
Назначение
Осциллографы-мультиметры цифровые D-Expert (далее - осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров электрических сигналов, напряжения и силы постоянного и переменного тока, сопротивления постоянному току и электрической емкости.
Описание
Принцип действия осциллографов-мультиметров основан на высокоскоростном преобразовании входного аналогового сигнала в цифровой формат, с последующей регистрацией данных в модуле памяти, их цифровой обработкой и индикацией на жидкокристаллическом дисплее.
Конструктивно осциллографы-мультиметры выполнены в пластмассовом корпусе в виде портативного моноблока. На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, входные разъемы для измерений в режиме мультиметра. На тыльной панели осциллографов-мультиметров расположены батарейный отсек и регулируемая подставка. На верхней торцевой панели осциллографов-мультиметров расположены входные разъемы для измерений в режиме осциллографа. На правой боковой панели осциллографов-мультиметров расположены выходной разъем калибратора пробников и разъем Type-C для зарядки и связи с персональным компьютером.
Осциллографы-мультиметры выпускаются в четырех модификациях: D-Expert DE-40, D-Expert DE-70, D-Expert DE-100, D-Expert DE-200, отличающихся метрологическими характеристиками.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

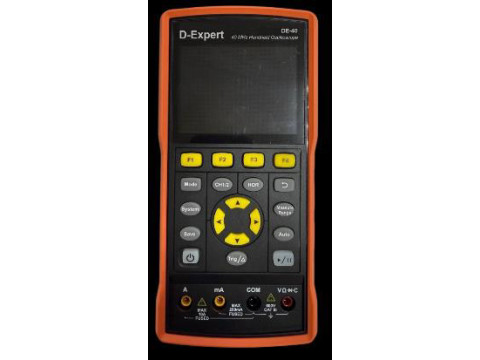

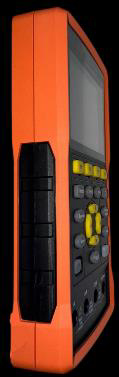

Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на осциллографы-мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов-мультиметров не предусмотрено.
Цветовая гамма корпуса осциллографов-мультиметров может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения
заводского номера
flOMGMOI
Рисунок 1 - Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера

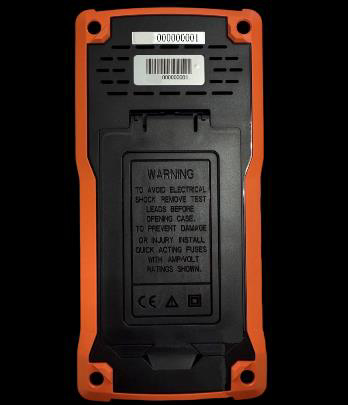

б) Вид сзади
Программное обеспечение
Программное обеспечение (далее - ПО) осциллографов-мультиметров состоит из встроенного ПО.
Конструкция осциллографов-мультиметров исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики осциллографов-мультиметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО осциллографов-мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Входное сопротивление, МОм |
1,00±0,02 |
|
Входная емкость, пФ |
16±10 |
|
Диапазон значений коэффициента отклонения Ко |
от 10 мВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности коэффициента отклонения, % |
±3 |
|
Верхняя частота полосы пропускания для модификаций, МГц: 1) - D-Expert DE-40 - D-Expert DE-70 - D-Expert DE-100 - D-Expert DE-200 |
40 70 100 200 |
|
Время нарастания переходной характеристики для модификаций, нс, не более: - D-Expert DE-40 - D-Expert DE-70 - D-Expert DE-100 - D-Expert DE-200 |
8 5 3,5 1,75 |
|
Диапазон значений коэффициента развертки (с шагом 1-2-5): - D-Expert DE-40, D-Expert DE-70 - D-Expert DE-100, D-Expert DE-200 |
от 5 нс/дел до 1000 с/дел от 2 нс/дел до 1000 с/дел |
|
Пределы допускаемой относительной погрешности коэффициента развертки, % |
±0,0001 |
|
1) По уровню напряжения 0,707 (-3 дБ) от устанавливаемого значения напряжения при частоте 50 кГц. | |
Таблица 3 - Метрологические характеристики в режиме измерения напряжения постоянного тока
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 мВ |
0,01 мВ |
±(0,003-0™ +10*) |
|
2,0000 В |
0,0001 В |
±(0,003-0^+5*) |
|
20,000 В |
0,001 В | |
|
200,00 В |
0,01 В | |
|
1000,0 В |
0,1 В | |
|
Примечание: иизм- измеренное значение напряжения постоянного тока, мВ, В. | ||
Таблица 4 - Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц)
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 мВ |
0,01 мВ |
±(0,008-0зм+10*) |
|
2,0000 В |
0,0001 В | |
|
20,000 В |
0,001 В | |
|
200,00 В |
0,01 В | |
|
750,0 В |
0,1 В |
±(0,01-0™+10-k) |
Примечание: иизм - измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В.
Таблица 5 - Метрологические характеристики в режиме измерения силы постоянного тока
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 мА |
0,01 мА |
±(0,008-1изм+10*) |
|
10,000 А |
0,001 А |
±(0,025-^+10*) |
|
Примечание: 1изм- измеренное значение силы постоянного тока, мА, А. | ||
Таблица 6 - Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц)
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 мА |
0,01 мА |
±(0,01-1^+10*) |
|
10,000 А |
0,001 А |
±(0,028-^+10*) |
|
Примечание: 1изм - измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. | ||
Таблица 7 - Метрологические характеристики в режиме измерения электрического сопротивления постоянному току
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
200,00 Ом |
0,01 Ом |
±(0,02<Иизм +10-k) |
|
2,0000 кОм |
0,0001 кОм |
±(0,008<Иизм +5-k) |
|
20,000 кОм |
0,001 кОм |
±(0,008^изм+3±) |
|
200,00 кОм |
0,01 кОм | |
|
2,0000 МОм |
0,0001 МОм | |
|
20,000 МОм |
0,001 МОм |
±(0,01^м+з-к) |
|
100,00 МОм |
0,01 МОм |
±(0,05^ИЗм+10-к) |
|
Примечание: Rизм - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | ||
Таблица 8 - Метрологические характеристики в режиме измерения электрической емкости
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
20,000 нФ |
0,001 нФ |
±(0,03^Сизм+10±) |
|
200,00 нФ |
0,01 нФ | |
|
2,0000 мкФ |
0,0001 мкФ | |
|
20,000 мкФ |
0,001 мкФ | |
|
200,00 мкФ |
0,01 мкФ | |
|
2,0000 мФ |
0,0001 мФ |
Примечание: Сизм— измеренное значение электрической емкости, нФ, мкФ, мФ.
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов в режиме осциллографа |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50 |
|
Электропитание от аккумулятора, напряжение постоянного тока, В |
3,7 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
198x96x38 |
|
Масса (без аккумулятора), кг, не более |
0,6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +25 °С, %, не более |
от 0 до +40 90 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую поверхность корпуса осциллографа-мультиметра любым технологическим способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф-мультиметр цифровой D-Expert |
DE-40/DE-70/ DE-100/DE-200 |
1 шт. |
|
Осциллографический пробник с набором комплектующих |
- |
1 шт. |
|
Измерительные щупы |
- |
2 шт. |
|
Кабель BNC - зажимы «крокодилы» |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Порядок работы» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ТУ 26.51.43-001-21138027-2025 «Осциллографы-мультиметры цифровые D-Expert. Технические условия».
