Ротаметры 606NMX
| Номер в ГРСИ РФ: | 97658-26 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd.", Китай |
Ротаметры 606NMX (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97658-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 09.02.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Ротаметры | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | 606NMX | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
606NMX1000 606NMX1000-A 606NMX2000 606NMX2000-A 606NMX3000 606NMX3000-A на испытании представлены 606NMX1000, DN25 606NMX1000-A, DN15 606NMX1000-A, DN50 606NMX2000, DN25 606NMX2000-A, DN25 606NMX2000-A, DN15 606NMX3000, DN15 606NMX3000, DN20 606NMX3000-А, DN10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№233 от
09.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b10d08e0-3b80-9942-b352-ff00e300ecfa | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd., КИТАЙ, № 1508, Jinshao Road, Baoshan District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1625-208-2025 Государственная система обеспечения единства измерений. Ротаметры 606NMX. Методика поверки.
(с 09.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97658-26: Описание типа
2026-97658-26.pdf
|
Скачать | 334 КБ | |
|
97658-26: Методика поверки
РТ-МП-1625-208-2025
2026-mp97658-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Ротаметры 606NMX (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Описание
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились. Детали ротаметров могут быть изготовлены с коррозионноустойчивым покрытием или из коррозионно-устойчивых материалов. Детали ротаметров, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к её воздействию в пределах рабочего диапазона температур.
Положение поплавка передается на индикатор магнитным или индукционным способом. Ротаметры могут выпускаться с жидкокристаллическим дисплеем.
Ротаметры выпускаются в следующих модификациях: 606NMX1000, 606NMX1000-A, 606NMX2000, 606NMX2000-A, 606NMX3000 и 606NMX3000-A.
Модификации 606NMX1000/3000 - имеют механическое отсчетное устройство стрелочного типа со степенью защиты корпуса.
Модификации 606NMX1000-A/3000-A - имеют механическое отсчетное устройство стрелочного типа со степенью защиты корпуса.
Модификация 606NMX2000 - является взрывозащищенной и искробезопасной со степенью защиты до IP66/67.
Модификация 606NMX2000-A - является взрывозащищенной и искробезопасной со степенью защиты до IP66/68. Исполнения с дисплеем на базе жидких кристаллов могут быть укомплектованы:
- индуктивными переключателями сигнализации предельных значений объемного расхода;
- преобразователем с или без индуктивных переключателей сигнализации предельных значений объемного расхода, имеющим выходной унифицированный токовый сигнал постоянного тока и выходной цифровой сигнал с использованием протокола передачи данных HART для передачи измерительной информации во внешние измерительные системы.
Общий вид ротаметров представлен на рисунке 1. Заводской номер ротаметров наносится в буквенно-цифровом формате на металлическую пластину (шильдик) методом лазерной гравировки, которая крепится на корпусе ротаметра. Внешний вид пластины (шильдика) показан на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
606NMX1000
606NMX1000-A
606NMX2000
606NMX2000-A
606NMX3000
606NMX3000-A

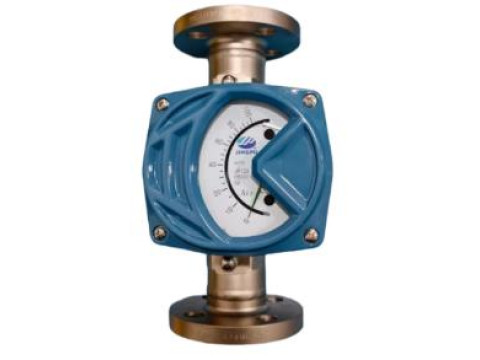

Рисунок 1 - Внешний вид ротаметров
606NMX2000, 606NMX2000-A
606NMX1000/3000
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации ротаметров, осуществляет расчет объемного расхода жидкости и газа. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированные сигналы.
Конструкция ротаметров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения ротаметра
|
Идентификационные данные (признаки) |
Значение | |
|
Номер версии (идентификационный номер) ПО |
S-9.x |
ER3.1.X. |
|
«х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | ||
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение | |||||
|
Модификация |
606NMX1000 |
606NMX1000-A |
606NMX2000 |
606NMX2000-A |
606NMX3000 |
606NMX3000-A |
|
Номинальный диаметр, DN |
от 10 до 150 |
от 15 до 150 |
от 10 до 150 |
от 15 до 150 |
от 10 до 20 |
от 6 до 12 |
|
Диапазон измерений объемного расхода жидкости, м3 /ч |
от 0,005 до 150 |
от 0,001до150,0 |
от 0,005 до 100,0 |
от 0,001 до 100,0 |
от 0,005 до 0,3 |
от 0,001 до 0,3 |
|
Диапазон измерений объемного расхода газа, м3 /ч |
от 0,08 до 3000 |
от 0,01 до 3000,0 |
от 0,08 до 3000,0 |
от 0,01 до 3000,0 |
от 0,035 до 5,0 |
от 0,01 до 5,0 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объёмного расхода жидкости и газов, % |
±1,5 |
±1,5 |
±1,0; ±1,5 |
±1,0; ±1,5 |
±2,5; ±3,0 |
±2,5; ±3,0; ±4,0 |
|
Пределы допускаемой основной приведенной к верхнему пределу токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±1,0 | |||||
|
Пределы допускаемой дополнительной приведенной к верхнему пределу токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал при отклонении температуры окружающей среды от 20 °С на каждые 10 °С, % |
±1,0 | |||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение параметра |
|
Выходные сигналы: токовый, мА |
от 4 до 20 (HART) |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 20 до 28 |
|
Потребляемая мощность, не более, Вт |
0,6 |
|
Степень защиты IP по ГОСТ 14254-2015 606NMX2000, 606NMX2000-A |
IP66/67 IP66/68 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2014 606NMX2000, 606NMX2000-A |
0Ex ia IIC T6...T1 Ga X 1Ex db IIC T6...T1 Gb X Ex tb IIIC T85°C...T440°C Db X 1Ex ia IIC T6...T2 Gb X 1Ex db IIC T6...T1 Gb X Ex tb IIIC T70°C...T300°C Db X |
|
Условия эксплуатации: - Максимальное давление измеряемой среды, МПа - Температура измеряемой среды, °С - Температура окружающей среды, (со стрелочным индикатором) °С Температура окружающей среды, (с ЖК-дисплеем и выходными сигналами) °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более |
42,0 от -196 до +400 от -70 до +120С от -601) до +80С от 84,0 до 106,7 95% |
|
1) - ЖК-дисплей работает до -40 °С. | |
Таблица 4 - Показатели надежности
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
105000 |
Знак утверждения типа
наносится на маркировочные таблички методом лазерной гравировки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ротаметры |
606NMX |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в приложении в разделе 5.2 руководства по эксплуатации на Ротаметры 606NMX.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа;
Техническая документация завода-изготовителя Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd., Китай.
