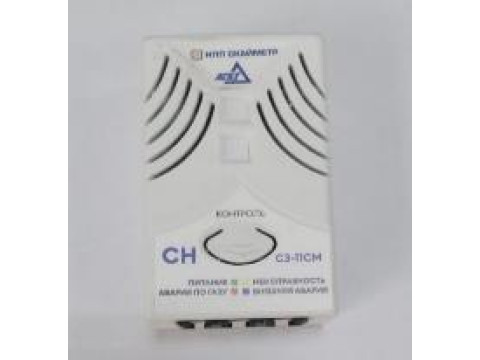

Сигнализаторы загазованности СЗ-XYCM
| Номер в ГРСИ РФ: | 97663-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "НПП СКАЙМЕТР", г.Ростов-на-Дону |
Сигнализаторы загазованности CЗ-XYCМ (далее - сигнализаторы) предназначены для измерений и непрерывного автоматического контроля содержания метана (CH4) и монооксида углерода (CO) в воздухе и выдачи светового и/или звукового сигнала о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97663-26 | ||||||||||||||||||
| Действует | по 12.02.2031 | ||||||||||||||||||
| Наименование | Сигнализаторы загазованности | ||||||||||||||||||
| Модель | СЗ-XYCM | ||||||||||||||||||
| Модификации |
СЗ-XYСМ 485, где: СЗ – наименование сигнализаторов; Х – тип исполнения: 1 – канал горючего газа (метан), 2 – канал монооксида углерода; Y – количество порогов срабатывания; СМ – индекс производителя; 485 – исполнение с интерфейсом связи RS-485; индекс отсутствует – интерфейс отсутствует; На испытания представлены: СЗ-11CM СЗ-12CM СЗ-22CM |
||||||||||||||||||
| Приказы |
№245 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 02cad46f-dcc1-5db7-3190-bbaa02988b6a | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «НПП СКАЙМЕТР», РОССИЯ, 344033, Ростовская область, г.о. г. Ростов-на-Дону, ул. Портовая, 543
Поверка
| Методика поверки / информация о поверке |
МП 007-2025 Государственная система обеспечения единства измерений. Сигнализаторы загазованности СЗ-XYCM. Методика поверки
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97663-26: Описание типа
2026-97663-26.pdf
|
Скачать | 148.5 КБ | |
|
97663-26: Методика поверки
МП 007-2025
2026-mp97663-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Сигнализаторы загазованности C3-XYCM (далее - сигнализаторы) предназначены для измерений и непрерывного автоматического контроля содержания метана (CH4) и монооксида углерода (CO) в воздухе и выдачи светового и/или звукового сигнала о превышении установленных пороговых значений.
Описание
Принцип действия сигнализаторов различается в зависимости от измерительного канала, присутствующего в исполнении. Для измерительного канала горючего газа (метана) полупроводниковый принцип действия, основанный на изменении сопротивления каталитически активного чувствительного элемента пропорционально содержанию горючих газов. Для измерительного канала монооксида углерода принцип действия электрохимический, основанный на изменении реакции монооксида углерода с компонентом электрохимической ячейки, вырабатывающей электрический сигнал, пропорциональный содержанию монооксида углерода.
Сигнализаторы представляют собой стационарные автоматические одно-или двухканальные приборы непрерывного действия с одним или двумя порогами аварийной сигнализации по монооксиду углерода (CO) и природному газу (СН4).
Конструктивно сигнализаторы выполнены в пластмассовом корпусе и крепятся к стене помещения. Внутри корпуса расположены соответствующие сенсоры газа, органы настройки пороговых значений содержания определяемого компонента, блок звуковой и световой сигнализации.
Подача пробы к сенсору осуществляется путем диффузии.
При превышении порогов срабатывания сигнализаторы обеспечивают:
- выдачу звуковой и световой сигнализации;
- перекрытие газового трубопровода клапаном запорным газовым в аварийной ситуации.
Сигнализаторы выпускаются в трех исполнениях, различающихся типом контролируемых газов, количеством порогов срабатывания.
Структура условного обозначения исполнения сигнализаторов СЗ-XYCM 485 где:
■ СЗ - наименование сигнализаторов;
■ Х - тип исполнения:
■ 1 - канал горючего газа (метан);
■ 2 - канал монооксида углерода;
■ Y - количество порогов срабатывания;
■ СМ - индекс производителя;
■ 485 - исполнение с интерфейсом связи RS-485;
■ индекс отсутствует - интерфейс отсутствует.
Тип используемых сенсоров для сигнализаторов C3-1YCM - полупроводниковый.
Тип используемых сенсоров для сигнализаторов СЗ-22СМ - электрохимический.

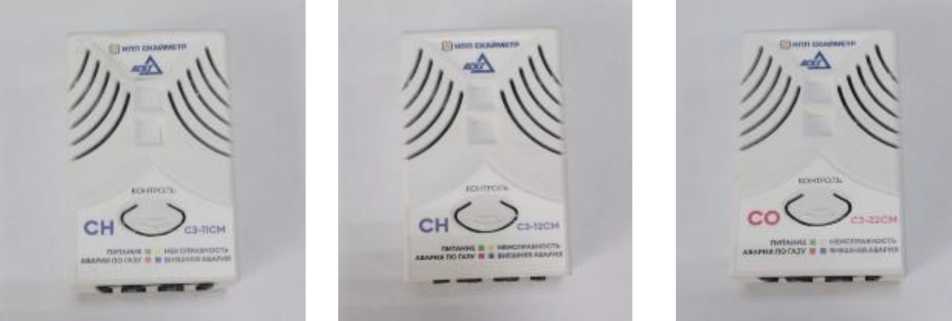

Общий вид сигнализаторов представлен на рисунке 1
СЗ-11СМ СЗ-12СМ СЗ-22СМ
Рисунок 1 - Общий вид сигнализаторов
Заводской номер наносится на маркировочную табличку, наклеенную на заднюю панель сигнализаторов, любым технологическим способом в виде цифрового кода.
На корпус сигнализаторов наносится разрушаемая пломба в виде наклейки с нанесением знака поверки посредством оттиска, для защиты прибора от несанкционированного доступа.

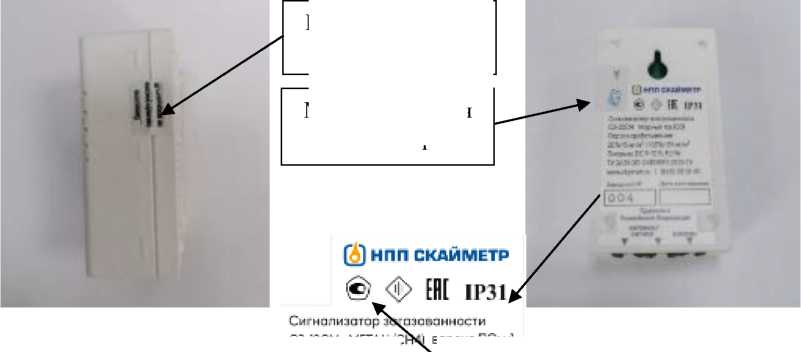

Места для нанесения пломбы, знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.
Место нанесения
Место нанесения пломбы
знака поверки
СЗ.ВСМ МЕГАН (С версия ПО: vl Пороги срабегтъ ваг- ий!
10%+5№ НКПР|2О%+ Питание: КМ2 В, ₽£| Вт ТУ 2£51-OQ1-4H5DIMS-2O25 ТУ wwvulEVTTHtrJu I (SSD-3I1-10-4O
Эавадивв К Дата ^зкюелення
Место нанесения
НКПР
Место нанесения знака
заводского номера
Сделано ■ РаеАиЬонйй федерации питание/ сигнал нла пйн
утверждения типа
Рисунок 2 - Места для нанесения пломбы, знака поверки, знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО разработано изготовителем для решения задачи выдачи сигнализации о превышении установленного значения довзрывоопасной концентрации метана или массовой концентрации монооксида углерода.
ПО сигнализаторов идентифицируется посредством указания версии микропрограммы контроллера на маркировочной табличке сигнализаторов.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Конструкция сигнализаторов имеет полную защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства сигнализаторов путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Sensor_CH1p |
Sensor_CH2p |
Sensor_CO2p |
|
Цифровой идентификатор ПО |
0x94D74 |
0x9D799 |
0x9842E |
|
Номер версии (идентификационный номер) ПО* |
v1 |
v1 |
v1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | ||
|
* Номер версии (идентификационный номер) ПО должен быть не ниже указанного в таблице | |||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Исполнение |
Определяемый компонент |
Пороги срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности |
Время срабатывания сигнализации, с, не более | |
|
СЗ-11СМ |
Метан (CH4) |
Аварийный порог |
10 % НКПР |
±5 % НКПР |
15 |
|
СЗ-12СМ |
Метан (CH4) |
Предупредительный порог |
10 % НКПР |
±5 % НКПР |
15 |
|
Аварийный порог |
20 % НКПР | ||||
|
СЗ-22СМ |
Монооксид углерода (СО) |
Предупредительный порог |
20 мг/м3 |
±5 мг/м3 |
45 |
|
Аварийный порог |
100 мг/м3 |
±25 мг/м3 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима (время прогрева), с, не более |
45 |
|
Напряжение питания постоянного тока, В |
от 9 до 12 |
|
Потребляемая мощность, Вт, не более: - сигнализатор C3-1YCM - сигнализатор СЗ-22СМ |
1 1 |
|
Время выдачи сигнала управления отсечным газовым клапаном, с, не более |
1 |
|
Масса, кг, не более |
0,15 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
90x56x32 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность окружающей среды при 25 °С, % - атмосферное давление, кПа |
от -10 до +50 от 20 до 85 от 84 до 108 |
|
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013) |
IP31 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы (с учетом технического обслуживания газового сенсора), лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности |
СЗ-ХYСМ |
1 шт. |
|
Паспорт |
СМ.421453.001 ПС |
1 экз. |
|
Адаптер сетевой |
- |
по требованию заказчика |
|
Руководство по эксплуатации |
СМ.421453.001 РЭ |
по требованию заказчика |
|
Методика поверки |
- |
по требованию заказчика |
Сведения о методах измерений
приведены в руководстве по эксплуатации СМ.421453.001 РЭ в разделе 1.8 «Работа сигнализатора».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
26.51-001-04501593-2025 ТУ «Сигнализаторы загазованности C3-XYCM. Технические условия»
