Система измерений количества и показателей качества нефти на Северо-Комсомольском месторождении СИКН-1
| Номер в ГРСИ РФ: | 97670-26 |
|---|---|
| Производитель / заявитель: | ООО "НПП ОЗНА-Инжиниринг", г.Уфа |
Система измерений количества и показателей качества нефти на Северо-Комсомольском месторождении СИКН -1 (далее - СИКН) предназначена для автоматизированных измерений массового расхода, массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97670-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти на Северо-Комсомольском месторождении СИКН-1 | ||||||
| Приказы |
№245 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7721ebbe-3da6-135b-444d-64bf70971416 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО«НПП ОЗНА-Инжиниринг», РОССИЯ, 450071, Республика Башкортостан, город Уфа, ул. Менделеева, д. 205а, этаж 1, офис 19
Поверка
| Методика поверки / информация о поверке |
МП 1774-9-2025 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти на Северо-Комсомольском месторождении СИКН-1. Методика поверки
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97670-26: Описание типа
2026-97670-26.pdf
|
Скачать | 152.2 КБ | |
|
97670-26: Методика поверки
МП 1774-9-2025
2026-mp97670-26.pdf
|
Скачать | 1011 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти на Северо-Комсомольском месторождении СИКН -1 (далее - СИКН) предназначена для автоматизированных измерений массового расхода, массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из следующих функциональных частей:
- блок фильтров;
- блок измерительных линий;
- блок измерений показателей качества нефти;
- пробозаборное устройство;
- узел подключения передвижной поверочной установки;
- технологические и дренажные трубопроводы;
- система сбора, обработки информации и управления.
В состав СИКН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- расходомеры массовые Promass (модификации Promass 300) (№ 68358-17) (далее - СРМ);
- датчики давления ЭМИС-БАР (№ 72888-18);
- датчики температуры ТСПТ Ех (№ 75208-19);
- преобразователь плотности и расхода CDM (№ 63515-16);
- влагомеры поточные модели УДВН-2п (№ 77816-20);
- преобразователи плотности и вязкости FVM (№ 62129-15)
- расходомер-счетчик жидкости ультразвуковой серии OPTISONIC (№ 80128-20);
- комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (№ 52866-13) (далее - ИВК);
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора;
- фильтры с быстросъемными крышками;
- пробоотборники автоматические;
- пробоотборник ручной;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН указан на фирменной табличке фотохимическим способом и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.

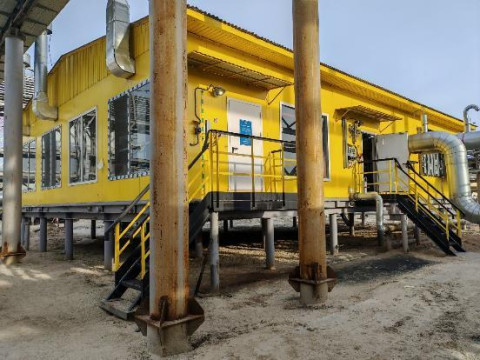

О бщий вид СИКН и место крепления маркировочной таблички показаны на рисунке 1.
Рисунок 1 - Общий вид СИКН и место крепления маркировочной таблички
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК (основной и резервный) |
АРМ оператора | |
|
Идентификационное наименование ПО |
Abak.bex |
ОЗНА-Flow |
|
Номер версии (идентификационный номер) ПО |
1.0 |
3.5 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4069091340 |
9259CCBE |
Технические характеристики
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода, т/ч - по одной ИЛ - по СИКН |
от 180 до 313 от 180 до 626 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 |
|
Количество измерительных линий, шт |
3 (2 рабочих, 1 контрольно-резервная) |
|
Давление нефти на входных коллекторах СИКН с учетом ее подключения к технологическим трубопроводам, МПа: - минимально допустимое - рабочее - максимально допустимое - расчетное |
1,81 от 2,04 до 6,2 7,4 8,0 |
|
Диапазон температуры нефти, °С |
от +25 до +54 |
|
Плотность нефти при +20 °С, кг/м3 |
от 939,5 до 947,1 |
|
Кинематическая вязкость нефти, мм2/с (сСт): - при температуре +20 °С - при температуре +30 °С - при температуре +40 °С |
815,5 387,3 180,95 |
|
Давление насыщенных паров при максимальной температуре нефти, кПа (мм рт.ст.), не более |
66,7 (500) |
|
Массовая доля воды в нефти, %, не более |
0,5 |
|
Массовая доля хлористых солей в нефти, мг/дм3, не более |
100 |
|
Массовая доля механических примесей, %, не более |
0,0074 |
|
Массовая доля парафина в нефти (при поставке на экспорт), %, не более |
0,54 |
|
Массовая доля сероводорода, ppm, не более |
20 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа, не более - в рабочем режиме - в режиме поверки |
0,2 0,4 |
|
Режим работы СИКН |
непрерывный |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 (трехфазное), 220±22 (однофазное) 50±1 |
|
Температура внутри помещений, °С: - блок технологический СИКН; - блок местной автоматики |
от +15 до +36 от +15 до +36 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.
Комплектность
Комплектность СИКН приведена в таблице 4.
Таблица 4 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти на Северо-Комсомольском месторождении СИКН-1, заводской № 656 |
1 шт. | |
|
Руководство по эксплуатации |
ОИ 656.00.00.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция. ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти СИКН-1 на Северо-Комсомольском месторождении» (свидетельство об аттестации № 0806/1-310-311459-2022 от 08.06.2022 г.).
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1)
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
