Резервуар горизонтальный стальной РГС-20(17+3)
| Номер в ГРСИ РФ: | 97671-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга", г.Великие Луки |
|
97671-26: Описание типа
2026-97671-26.pdf
|
Скачать | 163.6 КБ |
Резервуар горизонтальный стальной РГС-20(17+3) (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97671-26 | ||||||
| Наименование | Резервуар горизонтальный стальной | ||||||
| Модель | РГС-20(17+3) | ||||||
| Приказы |
№245 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | cfae14ef-05a7-e95a-8764-b8ba05b02f71 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть - Верхняя Волга» Завод «Транснефтемаш», РОССИЯ, 182101, Российская Федерация, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97671-26: Описание типа
2026-97671-26.pdf
|
Скачать | 163.6 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной РГС-20(17+3) (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также их приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).
Конструктивно резервуар представляет собой стальную горизонтальную конструкцию наземного исполнения с усечено-коническими днищами, состоящую из двух секций. Секции разделены между собой перегородками.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями. Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен фотохимическим методом на маркировочную табличку, расположенную непосредственно на резервуаре и в паспорте типографским способом.
Резервуар горизонтальный стальной РГС-20(17+3) с заводским номером 4/23 расположен на территории НПС «Зверево» Тихорецкого РУМН АО «Черномортранснефть» по адресу: Ростовская область, Красносулинский район, х. Холодный Плес.
Общий вид резервуара горизонтального стального РГС-20(17+3) с указанием места расположения маркировочной таблички и нанесения заводского номера приведен на рисунке 1.
Знак поверки наносится в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара горизонтального стального РГС-20(17+3) не предусмотрено.
Место расположения маркировочной таблички и указания заводского номера

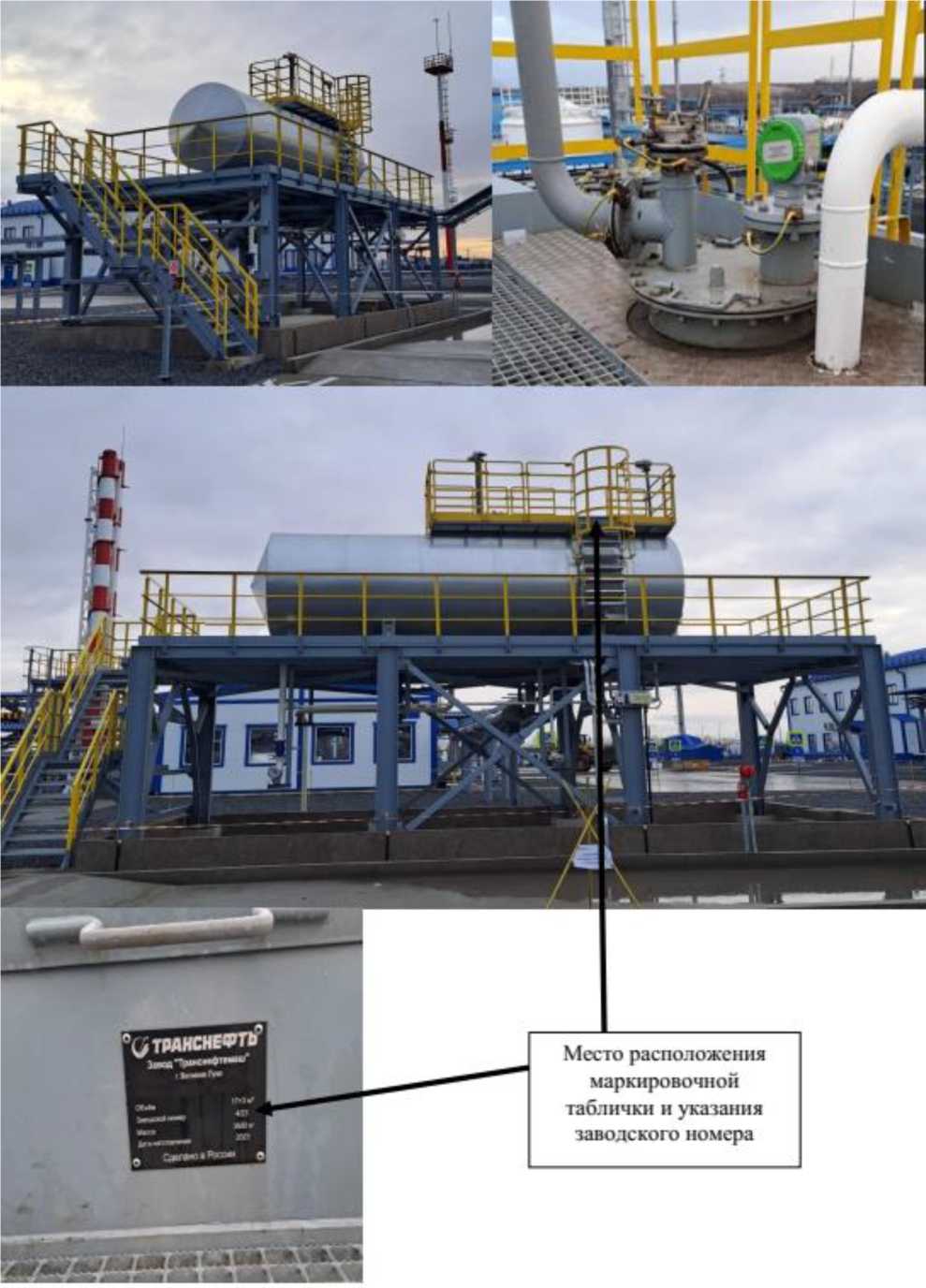

Рисунок 1 - Общий вид резервуара горизонтального стального РГС-20(17+3) зав. № 4/23 с указанием места расположения маркировочной таблички и нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
20 |
|
Номинальная вместимость секции 1, м3 |
17 |
|
Номинальная вместимость секции 2, м3 |
3 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -60 до +85 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС-20(17+3) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 2.2 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
