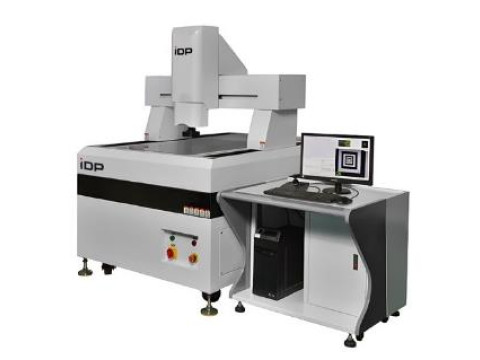

Системы видеоизмерительные портальные IDP
| Номер в ГРСИ РФ: | 97680-26 |
|---|---|
| Производитель / заявитель: | Aotian Xinchuang Technology(Shenzhen) Co., Ltd., КИТАЙ |
Системы видеоизмерительные портальные IDP (далее - системы) предназначены для измерений линейных и угловых размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97680-26 | |||||||||
| Действует | по 12.02.2031 | |||||||||
| Наименование | Системы видеоизмерительные портальные | |||||||||
| Модель | IDP | |||||||||
| Модификации |
IDP MMG 450 IDP MMG 450 Н IDP MMG 650 IDP MMG 650 Н IDP MMG 860 IDP MMG 860 Н IDP MMG 1210 IDP MMG 1210 Н IDP MMG 1512 IDP MMG 1512 Н IDP MMG 2115 IDP MMG 2115 Н IDP MMG 2515 IDP MMG 2515 Н IDP MMG 3015 IDP MMG 3015 Н |
|||||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | aa7a1df0-26f4-9b33-03a2-883338b185f0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Aotian Xinchuang Technology(Shenzhen) Co., Ltd., КИТАЙ, Building №201, D, Hengxin Factory Building, Yanshan Avenue, Yanchuan Community, Yaniuo Street, Baoan District, Shenzhen, P.R. China
Поверка
| Методика поверки / информация о поверке |
МП-909-2025 Государственная система обеспечения единства измерений. Системы видеоизмерительные портальные IDP. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97680-26: Описание типа
2026-97680-26.pdf
|
Скачать | 153.9 КБ | |
|
97680-26: Методика поверки
МП-909-2025
2026-mp97680-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Системы видеоизмерительные портальные IDP (далее - системы) предназначены для измерений линейных и угловых размеров деталей.
Описание
Основными элементами конструкции систем являются гранитное основание, на которое установлены подвижный портал и предметный стол с нижним осветителем, подвижная вертикальная колонна с оптической системой, включающей в себя измерительный блок и верхний осветитель.
Принцип действия систем основан на считывании с электронной измерительной шкалы оси X значений перемещений портала, с измерительной шкалы оси Y значений перемещений вертикальной колонны вдоль траверсы портала и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока. Для измерений по оси Z системы оснащены оптическим датчиком, дополнительно могут быть оснащены контактным и (или) лазерным датчиком.
Видеоизмерительный блок оснащён цветной камерой высокого разрешения с функцией автоматической фокусировки и программируемой кольцевой цветной светодиодной подсветкой. Перемещение по осям осуществляется на механических подшипниках. Системы работают под управлением входящего в комплект персонального компьютера с установленным на него программным обеспечением. Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления осуществляется с помощью персонального компьютера или при помощи пульта управления. Автоматический режим (ЧПУ) реализуется по заранее составленному в программном обеспечении алгоритму. Основание систем имеет регулируемые опоры для установки в горизонтальной плоскости.
К средствам измерений данного типа относятся системы видеоизмерительные портальные IDP изготавливаемые в модификации MMG.
Модификация MMG включает в себя 16 моделей: 450, 450 Н, 650, 650 Н, 860, 860 Н, 1210, 1210 Н, 1512, 1512 Н, 2115, 2115 Н, 2515, 2515 Н, 3015, 3015 Н, которые различаются между собой метрологическими характеристиками, а также массогабаритными размерами.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на задней поверхности основания.
Цветовое исполнение кожухов систем может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование систем не производится. В процессе эксплуатации систем не предусматривают внешних механических регулировок.
Общий вид систем и место нанесения маркировочной наклейки приведён на рисунке 1.
Общий вид маркировочной наклейки представлен на рисунке 2.
Место нанесения маркировочной наклейки с заводским номером средства измерений

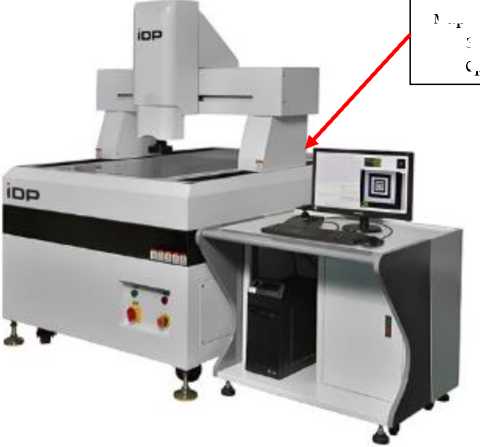

Рисунок 1 - Общий вид систем с указанием места нанесения маркировочной наклейки
PRODUCT NAME VIDEO MEASURING SYSTEM MODEL IDP MMG 860
TYPE MANUAL | | AUTO p~| Г П Г POWER 220V AC 50Hz 1.6 KW
SERIAL NO : AUSE029
MANUFACTURED: 2024
MANUFACTURER: AOTIAN XINCHUANG TECHNOLOGY (SHENZHEN) CO . LTD. MADE IN CHINA
Рисунок 2 - Общий вид маркировочной наклейки
Программное обеспечение
Для работы с системами используется метрологически значимое программное обеспечение (далее - ПО) AUSKY-М, AUSKY-C, RationalVue, устанавливаемое на внешний персональный компьютер для управления системой, выполнения измерений, обработки, сохранения и экспорта полученных результатов измерений.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
AUSKY-М |
AUSKY-C |
RationalVue |
|
Номер версии (идентификационный номер) ПО |
V10.10.21 |
V10.10.07 |
2022.1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики систем видеоизмерительных портальных IDP MMG моделей: 450 Н, 650 Н, 860 Н, 1210 Н
|
Наименование характеристики |
Значение | ||||
|
Модель |
450 Н |
650 Н |
860 Н |
1210 Н | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 500 |
от 0 до 500 |
от 0 до 600 |
от 0 до 1000 |
|
- по оси Y |
от 0 до 400 |
от 0 до 600 |
от 0 до 800 |
от 0 до 1200 | |
|
- по оси Z |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* | |
|
Диапазон измерений плоских углов |
от 0° до 360° | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, Y при использовании оптического датчика, мкм |
±(2+L**/200) |
±(2,5+L/200) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм |
±(2,5+L/100) |
±(3+L/100) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, Y при использовании контактного датчика, мкм |
±(2,5+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм |
±(3+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм |
±(2,5+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании лазерного датчика, мкм |
±(3+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14" | ||||
*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.
**где L - измеряемая длина в мм.
аблица 3 - Метрологические характеристики систем видеоизмерительных портальных IDP MMG моделей: 450, 650, 860, 1210
|
Наименование характеристики |
Значение | ||||
|
Модель |
450 |
650 |
860 |
1210 | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 500 |
от 0 до 500 |
от 0 до 600 |
от 0 до 1000 |
|
- по оси Y |
от 0 до 400 |
от 0 до 600 |
от 0 до 800 |
от 0 до 1200 | |
|
- по оси Z |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* | |
|
Диапазон измерений плоских углов |
от 0° до 360° | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, Y при использовании оптического датчика, мкм |
±(4+L**/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм |
±(5+L/100) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, Y при использовании контактного датчика, мкм |
±(3+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм |
±(5+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм |
±(3+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании лазерного датчика, мкм |
±(5+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14" | ||||
*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.
**где L - измеряемая длина в мм.
Таблица 4 - Метрологические характеристики систем видеоизмерительных портальных IDP MMG моделей: 1512 Н, 2115 Н, 2515 Н, 3015 Н
|
Наименование характеристики |
Значение | ||||
|
Модель |
1512 Н |
2115 Н |
2515 Н |
3015 Н | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1500 |
|
- по оси Y |
от 0 до 1500 |
от 0 до 2100 |
от 0 до 2500 |
от 0 до 3000 | |
|
- по оси Z |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* | |
|
Диапазон измерений плоских углов |
от 0° до 360° | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, Y при использовании оптического датчика, мкм |
±(3+L**/200) |
±(4,5+L/200) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм |
±(3,5+L/100) |
±(5+L/100) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, Y при использовании контактного датчика, мкм |
±(2,5+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм |
±(3+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм |
±(2,5+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании лазерного датчика, мкм |
±(3+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14" | ||||
*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.
**где L - измеряемая длина в мм.
Таблица 5 - Метрологические характеристики систем видеоизмерительных портальных IDP MMG моделей: 1512, 2115, 2515, 3015
|
Наименование характеристики |
Значение | ||||
|
Модель |
1512 |
2115 |
2515 |
3015 | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1500 |
от 0 до 1500 |
|
- по оси Y |
от 0 до 1500 |
от 0 до 2100 |
от 0 до 2500 |
от 0 до 3000 | |
|
- по оси Z |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* | |
|
Диапазон измерений плоских углов |
от 0° до 360° | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, Y при использовании оптического датчика, мкм |
±(5+L**/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм |
±(6+L/100) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, Y при использовании контактного датчика, мкм |
±(4+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм |
±(5+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм |
±(4+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании лазерного датчика, мкм |
±(5+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14" | ||||
*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.
**где L - измеряемая длина в мм.
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Модель |
450 / 450 Н |
650 / 650 Н |
860 / 860 Н |
1210 / 1210 Н |
1512 / 1512 Н |
2115 / 2115 Н |
2515 / 2515 Н |
3015 / 3015 Н | |
|
Габаритны е размеры, мм, не более |
Длина |
1330 |
1500 |
1720 |
2090 |
2390 |
3000 |
3350 |
3850 |
|
Ширин а |
1030 |
1140 |
1240 |
1630 |
1830 |
2130 |
2130 |
2130 | |
|
Высота |
1780 |
1780 |
1780 |
1800 |
1850 |
1850 |
1850 |
1900 | |
|
20301 |
20301 |
20301 |
20501 |
21001 |
21001 |
21001 |
22001 | ||
|
20802 |
20802 |
20802 |
21002 |
21502 |
21502 |
21502 |
22502 | ||
|
Масса, кг, не более |
1200 |
1600 |
1800 |
3000 |
4500 |
6500 |
7500 |
9500 | |
|
12403 |
16403 |
18403 |
30403 |
45403 |
65403 |
75403 |
95403 | ||
1 - Высота при увеличении диапазона по оси Z на 250 мм;
2 - Высота при увеличении диапазона по оси Z на 300 мм;
3 - Масса при увеличении диапазона по оси Z на 250 мм или 300 мм.
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 % 50±10 % |
|
Потребляемая мощность, кВт |
от 0,65 до 3,6 |
Таблица 8 - Условия эксплуатации систем видеоизмерительных портальных IDP MMG моделей
450, 650, 860, 1210, 1512, 2115, 2515, 3015
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +18 до +22 от 30 до 80 |
|
Допустимое изменение температуры, °C, не более, в течении: - 1 часа - 24 часов |
0,5 1 |
Таблица 9 - Условия эксплуатации систем видеоизмерительных портальных IDP MMG моделей
450 Н, 650 Н, 860 Н, 1210 Н, 1512 Н, 2115 Н, 2515 Н, 3015 Н
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +19 до +21 от 30 до 80 |
|
Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов |
0,2 0,5 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 11 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Система видеоизмерительная портальная |
IDP |
1 шт. |
|
Оптический датчик |
- |
1 шт. |
|
Контактный датчик |
- |
по заказу |
|
Лазерный датчик |
- |
по заказу |
|
Персональный компьютер с установленным ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.5 «Измерительные датчики и методика проведения измерений» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2840 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Aotian Xinchuang Technology(Shenzhen) Co., Ltd., Китай.
Смотрите также
