Газоанализаторы портативные одноканальные Rattler T40 II
| Номер в ГРСИ РФ: | 97681-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ТОО «ALTEZZA», КАЗАХСТАН, г. Алматы |
Газоанализаторы портативные одноканальные Rattler T40 II (далее - газоанализаторы) предназначены для измерений объемной доли кислорода (О2), оксида углерода (СО), сероводорода (H2S) в воздухе рабочей зоны промышленных помещений, открытых пространств промышленных объектов, трубопроводах и воздуховодах, технологических и прочих газовых средах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97681-26 | ||||||||||||
| Действует | по 12.02.2031 | ||||||||||||
| Наименование | Газоанализаторы портативные одноканальные | ||||||||||||
| Модель | Rattler T40 II | ||||||||||||
| Модификации |
Rattler T40 II H2S Rattler T40 II O2 Rattler T40 II CO |
||||||||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | fe584efb-212a-4886-812a-4cc0097948f9 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ТОО «ALTEZZA», КАЗАХСТАН, 050050, г. Алматы, Турксибский р-н, ул. Александрова, д. 11
Поверка
| Методика поверки / информация о поверке |
МП-461-2024 Государственная система обеспечения единства измерений. Газоанализаторы портативные одноканальные Rattler T40 II. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97681-26: Описание типа
2026-97681-26.pdf
|
Скачать | 326.8 КБ | |
|
97681-26: Методика поверки
МП-461-2024
2026-mp97681-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Газоанализаторы портативные одноканальные Rattler T40 II (далее - газоанализаторы) предназначены для измерений объемной доли кислорода (О2), оксида углерода (СО), сероводорода (H2S) в воздухе рабочей зоны промышленных помещений, открытых пространств промышленных объектов, трубопроводах и воздуховодах, технологических и прочих газовых средах.
Описание
Принцип измерений газоанализаторов - электрохимический, основан на измерении тока, вырабатываемого в результате электрохимической реакции в присутствии определяемого вещества на рабочем электроде сенсора. Способ отбора пробы - диффузионный.
Газоанализаторы представляют собой автоматические портативные одноканальные приборы непрерывного действия, используемые для обнаружения газа и измерения его содержания на открытом пространстве.
Газоанализаторы выпускаются в трех модификациях в зависимости от контролируемого газа и имеют обозначения:
- Rattler T40 II H2S;
- Rattler T40 II O2;
- Rattler T40 II CO.
Газоанализатор измеряет содержание газа, производит индикацию объемной доли на дисплее и выдает значение в токовом сигнале от 4 до 20 мА и/или цифровом по RS485, HART для передачи на внешние устройства. Газоанализаторы имеют реле, срабатывающие на установленные пороги содержания, которые приведены в таблице 1.
Таблица 1 - Пороги срабатывания реле и сигнализации
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Порог 1 |
Порог 2 |
|
Кислород O2 |
от 0 до 30 % |
18 % |
23 % |
|
Окись углерода СО |
от 0 до 2000 млн-1 |
30 млн-1 |
60 млн-1 |
|
Сероводород H2S |
от 0 до 500 млн-1 |
7 млн-1 |
14 млн-1 |

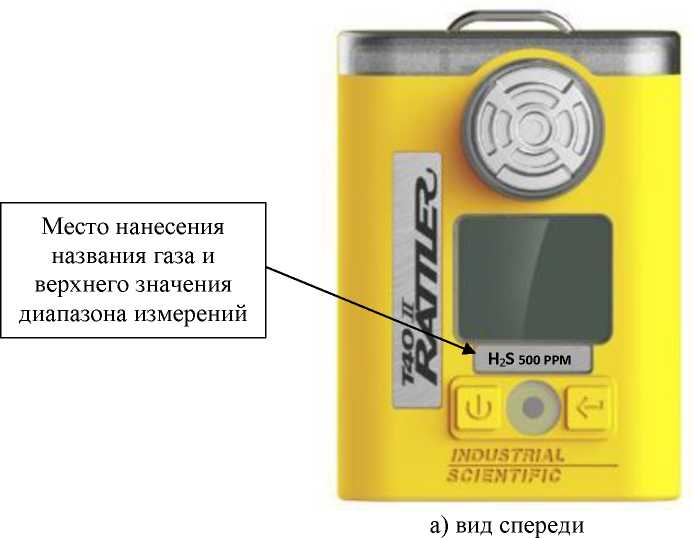

Общий вид газоанализатора приведен на рисунке 1.
Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, которые наносятся типографским способом в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, на идентификационную табличку (рисунок 2), наклеенную на заднюю панель газоанализаторов. Нанесение знака поверки на газоанализаторы не предусмотрено. Опломбирование от несанкционированного доступа не предусмотрено.

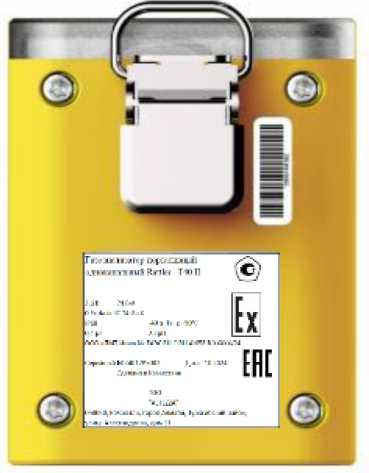

б) вид сзади
Рисунок 2 - Идентификационная табличка
Программное обеспечение
(далее - ПО). ПО
Газоанализаторы имеют встроенное программное обеспечение осуществляет следующие функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на цифровом дисплее;
- самодиагностика;
- проведение градуировки газоанализатора;
- контроль внутренних параметров газоанализатора;
- память данных.
Идентификационные данные ПО газоанализаторов приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: - Rattler T40 II H2S - Rattler T40 II O2 - Rattler T40 II CO |
JTAG_T40II_H2S_Bootloader_V 1.2_Applicatio n_V3.0b00.hex JTAG_T40II_O2_Bootloader_V 1.2_Application _V3.0b00.hex JTAG_T40II_CO_Bootloader_V 1.2_Application _V3.0b00.hex |
|
Номер версии (идентификационный номер) ПО |
V3.0b00 |
|
Цифровой идентификатор ПО: - Rattler T40 II H2S - Rattler T40 II O2 - Rattler T40 II CO |
0xA935E949 0xECF9B439 0x1120E8D4 |
Защита ПО газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 3 - 5.
Таблица 3 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой приведенной к верхнему пределу поддиапазона измерений погрешности, % |
Пределы допускаемой абсолютной погрешности измерений, % |
Время установления показаний (T0,9), с, не более |
|
Кислород O2 |
от 0 до 30 % |
- |
± 1 |
10 |
|
Окись углерода СО |
от 0 до 1000 млн-1 включ. св. 1000 до 2000 млн-1 |
± 10 |
- |
10 |
|
Сероводород H2S |
от 0 до 100 млн-1 включ. св. 100 до 200 млн-1 включ. св. 200 до 500 млн-1 |
± 10 |
- |
10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение постоянного тока, В |
3,6 |
|
Ёмкость аккумулятора, А-ч |
1,5 |
|
Потребляемая мощность, В^А, не более |
24 |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
82x60x27 |
|
Масса, кг, не более |
0,085 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +50 95 от 65 до 120 |
|
Маркировка взрывозащиты |
0Ex da ia IIC T4 Ga X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP68 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на идентификационную табличку и на титульный лист Руководства по эксплуатации и паспорта газоанализатора типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Газоанализатор портативный одноканальный |
Rattler T40 II |
1 |
|
Руководство по эксплуатации |
- |
1** |
|
Паспорт |
- |
1 |
|
Методика поверки |
- |
1** |
|
Вспомогательное оборудование: - газовая насадка-адаптер - шланг для подачи газа (полихлорвиниловая трубка внутр. диаметр 4 мм) - фильтр воздушный |
- |
1* |
|
доставляется по отдельному заказу **один экземпляр на партию | ||
Сведения о методах измерений
приведены в разделе 4 «Подготовка и использование прибора» документа «Газоанализаторы портативные одноканальные Rattler T40 II. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия СТ ТОО ALTEZZA 001-2023 «Газоанализаторы портативные одноканальные Rattler T40 II.
