Микрометры оптические РФ65Х.2D
| Номер в ГРСИ РФ: | 97682-26 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ООО "РИФТЭК", Беларусь, г.Минск |
Микрометры оптические РФ65Х.2Б (далее - микрометры) предназначены для измерений линейных размеров бесконтактным методом.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97682-26 | |||||||||||||||
| Действует | по 12.02.2031 | |||||||||||||||
| Наименование | Микрометры оптические | |||||||||||||||
| Модель | РФ65Х.2D | |||||||||||||||
| Модификации |
РФ656.2D РФ657.2D РФ657R.2D структура модификации РФ65X.2D-R-VT; где X - Исполнение микрометра, допустимые значения: 6, 7, 7R R - Верхний предел диапазона измерений, мм, принимает значения формата X/Y, где X- верхнее значение диапазона измерений по оси X, Y- верхнее значение диапазона измерений по оси Y. Для модификации РФ657R принимает значение, соответствующее диапазону измерений по оси X и диапазону измерений по оси Y Допустимые значения: 8, 10, 15, 20, 25, 35, 40, 45, 50, 60, 70, 75, 80, 100 VT* - Наличие предметного вакуумного стола с вращением * - индекс не указывается при конструктивном отсутствии элемент на испытании представлены РФ656.2D-25/35 РФ657.2D-40/50 РФ657R.2D-25 РФ657.2D-40/50-VT |
|||||||||||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5896c9d0-9d71-1908-da46-3997eb770398 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «РИФТЭК», БЕЛАРУСЬ, 220090, г. Минск, Логойский тракт, 22-311
Поверка
| Методика поверки / информация о поверке |
МП-944-2025 Государственная система обеспечения единства измерений. Микрометры оптические РФ65Х.2D. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97682-26: Описание типа
2026-97682-26.pdf
|
Скачать | 258 КБ | |
|
97682-26: Методика поверки
МП-944-2025
2026-mp97682-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Микрометры оптические РФ65Х.2В (далее - микрометры) предназначены для измерений линейных размеров бесконтактным методом.
Описание
Принцип действия микрометров заключается в измерении размеров тени измеряемого объекта.
Оптический датчик микрометра состоит из двух частей: излучателя и приемника. Излучение светодиода коллимируется объективом. При размещении измеряемого объекта в области коллимированного луча, его теневое изображение проецируется объективом приемника на 2D CMOS-матрицу. По расположению теневой границы изображения (профиля объекта) микрометр рассчитывает размеры измеряемого объекта.
Конструктивно микрометры выполнены единым блоком, состоящем из станины, блока излучателя и блока приемника. Для обработки и передачи результатов измерений используется контроллер РФ656.2D-SuM.
Измерения выполняются по алгоритму, созданному самим пользователем. Результаты измерений могут быть переданы по протоколу OPC-UA, Siemens S7, Modbus TCP, TCP, UDP.
Микрометры выпускаются в трех модификациях: РФ656.2D, РФ657.2D, РФ657R.2D.
Наименование модификаций микрометров имеет следующую структуру:
РФ65Х^^^Т
Таблица 1 - Расшифровка кодов микрометров
|
Значение |
Расшифровка |
|
X |
Исполнение микрометра, допустимые значения: 6, 7, 7R |
|
R |
Верхний предел диапазона измерений, мм, принимает значения формата X/Y, где X- верхнее значение диапазона измерений по оси X, Y- верхнее значение диапазона измерений по оси Y. Для модификации РФ657R принимает значение, соответствующее диапазону измерений по оси X и диапазону измерений по оси Y Допустимые значения: 8, 10, 15, 20, 25, 35, 40, 45, 50, 60, 70, 75, 80, 100 |
|
VT* |
Наличие предметного вакуумного стола с вращением |
|
* - индекс не указывается при конструктивном отсутствии элемента | |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на наклейке, располагаемой на корпусе микрометров.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование микрометров от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Общий вид микрометров представлен на рисунках 1-3.

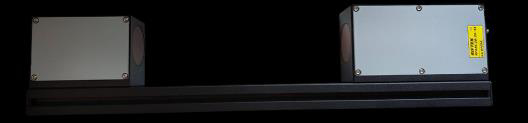

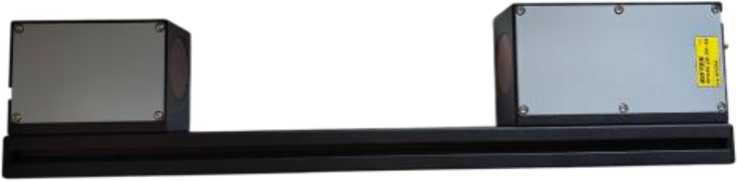

Рисунок 1 - Общий вид модификации РФ656.2D
Рисунок 2 - Общий вид модификации РФ656.2D

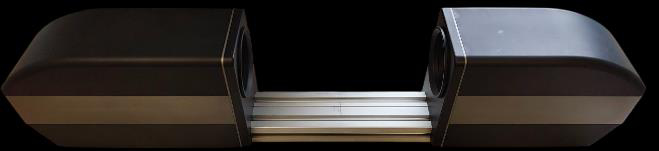

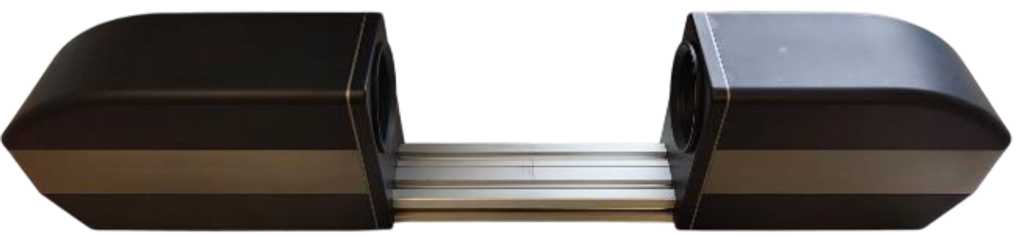

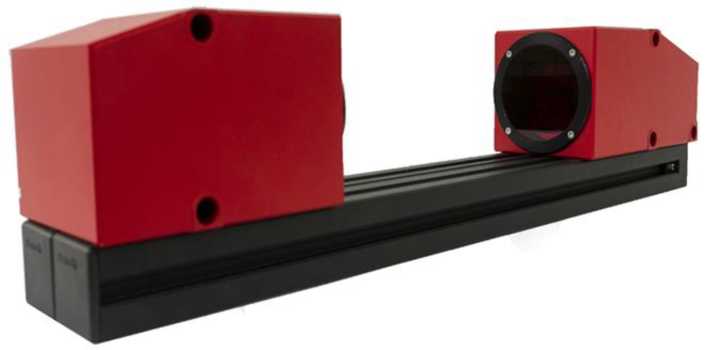

Рисунок 3 - Общий вид модификации РФ657.2D, РФ657R.2D

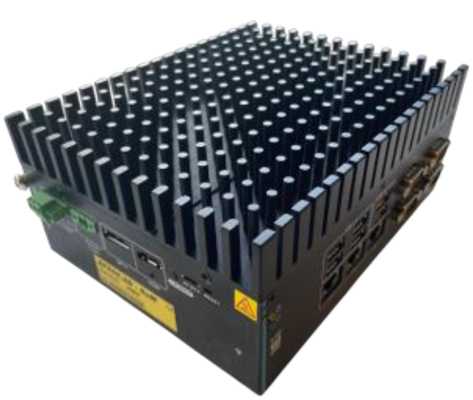

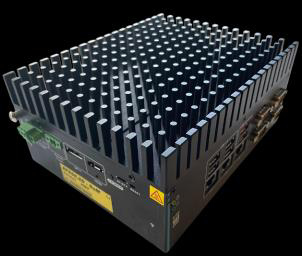

Рисунок 4 - Общий вид контроллера РФ656.2D-SuM
Место нанесения заводского номера
РФ 656.2D-
Vers/on
s/n 01724
s/n 01524
s/n 20250516002
RIFTEK
РФ 65 7R.2D-25
Рисунок 5 - Место нанесения заводского номера
Программное обеспечение
Микрометры работают под управлением метрологически значимого программного обеспечения (далее - ПО) «SmartUnit-M», устанавливаемого на внешний персональный компьютер, и предназначенного для обеспечения взаимодействия узлов микрометров, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SmartUnit-M |
|
Номер версии (идентификационный номер ПО) |
не ниже l.xx.xx |
|
Алгоритм вычисления цифрового идентификатора |
- |
|
* «х» принимает значения от 0 до 9 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Модификация |
Диапазон измерений по оси Х, мм |
Диапазон измерений по оси Y, мм |
Пределы допускаемой абсолютной погрешности измерений в диапазоне температур от +18 °C до +22 °C, мкм |
|
РФ656.2О |
от 0,07 до 8 |
от 0,07 до 10 |
±3 |
|
от 0,15 до 15 |
от 0,15 до 20 |
±4 | |
|
от 0,2 до 25 |
от 0,2 до 35 |
±5,5 | |
|
от 0,35 до 40 |
от 0,35 до 50 |
±8 | |
|
РФ657^ |
от 0,1 до 15 |
от 0,1 до 20 |
±2 |
|
от 0,13 до 25 |
от 0,13 до 35 |
±2,5 | |
|
от 0,2 до 40 |
от 0,2 до 50 |
±3 | |
|
от 0,3 до 60 |
от 0,3 до 80 |
±3,5 | |
|
РФ657R.2D |
от 0,1 до 25 |
±2,5 | |
|
от 0,13 до 45 |
±3 | ||
|
от 0,2 до 70 |
±3,5 | ||
|
от 0,3 до 100 |
±4 | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
РФ656.2О |
РФ657^ |
РФ657R.2D | |
|
Габаритные размеры(Длина*ШиринахВысота), мм, не более |
831x134x95 |
1249x267x184 |
1249x267x184 |
|
Дискретность отсчета, % |
0,05 |
0,05 |
0,05 |
|
Масса, кг не более |
5,6 |
22,3 |
22,3 |
|
Потребляемая мощность, Вт, не более |
6 | ||
|
Напряжение питания постоянного тока, В |
От 12 до 24 | ||
|
Степень защиты по ГОСТ 14254 |
IP52 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от +5 до +45 до 80 | ||
Таблица 5 - Основные технические характеристики контроллера РФ65х.2D-SuM
|
Наименование характеристики |
Значение |
|
Габаритные размеры(ДлинаxШиринаxВысота), мм, не более |
150x150x81 |
|
Масса, кг не более |
2,9 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от -10 до +50 до 80 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
2500 |
|
Средний полный срок службы, лет, не менее |
3 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр оптический* |
РФ65Х.2О |
1 шт. |
|
Контроллер |
РФ656^-8пМ |
1 шт. |
|
Комплект кабелей для подключения |
- |
1 комплект |
|
Оснастка для проведения поверки |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Картонная коробка |
- |
1 шт. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделах 10 «Настройка и включение», 11 «WEB-интерфейс»
документа - «Микрометры оптические РФ65Х.2D. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2840;
ТУ BY 100051163.012-2025 «Микрометры оптические РФ65Х.2D. Технические условия».
