Система измерений массы в составе коммерческого узла учета дизельного топлива
| Номер в ГРСИ РФ: | 97684-26 |
|---|---|
| Производитель / заявитель: | ООО "НПП "ГКС", г.Казань |
Система измерений массы в составе коммерческого узла учета дизельного топлива (далее - система) предназначена для измерений массы (массового расхода) дизельного топлива.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97684-26 | ||||||
| Наименование | Система измерений массы в составе коммерческого узла учета дизельного топлива | ||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7341beec-9f8f-a191-f397-b359e9111d35 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НПП «ГКС», РОССИЯ, 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3
Поверка
| Методика поверки / информация о поверке |
МП 1723-14-2024 Государственная система обеспечения единства измерений. Система измерений массы в составе коммерческого узла учета дизельного топлива. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97684-26: Описание типа
2026-97684-26.pdf
|
Скачать | 136.3 КБ | |
|
97684-26: Методика поверки
МП 1723-14-2024
2026-mp97684-26.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Система измерений массы в составе коммерческого узла учета дизельного топлива (далее - система) предназначена для измерений массы (массового расхода) дизельного топлива.
Описание
Принцип действия системы основан на использовании прямого метода динамических измерений массы дизельного топлива с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры, давления, поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу дизельного топлива по реализованному в нем алгоритму.
Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта, в состав которой входят:
- блок измерительных линий (далее - ИЛ), в состав которого входят две рабочие и одна контрольно-резервная ИЛ;
- система сбора и обработки информации (далее - СОИ);
- узел подключения передвижной поверочной установки.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее измерительные компоненты.
В составе системы функционально выделены измерительные каналы (ИК) массы и массового расхода дизельного топлива.
Все измерительные компоненты и оборудование системы размещены в отапливаемых помещениях.
В состав системы входят измерительные компоненты, участвующие в измерениях массы дизельного топлива, приведенные в таблице 1. Часть измерительных компонентов формируют измерительные каналы (ИК) системы, приведенные в таблице 3.
аблица 1 - Основные измерительные компоненты, применяемые в составе системы
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые CMF300 с электронными преобразователями модели 2700 (далее - СРМ) |
45115-10 |
|
Преобразователи измерительные Rosemount 3144P |
56381-14 |
Продолжение таблицы 1
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Датчики давления КМ35 |
56680-14 |
|
Комплексы измерительно-вычислительные и управляющие STARDOM (далее - ИВК) |
27611-14 |
В состав системы входят показывающие средства измерений температуры и давления утвержденных типов.
Система обеспечивает выполнение следующих основных функций:
- измерения массы (массового расхода) дизельного топлива прямым методом динамических измерений по каждой измерительной линии и в целом по системе за установленные интервалы времени;
- автоматический отбор проб дизельного топлива согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- измерения давления и температуры дизельного топлива автоматические и с помощью показывающих средств измерений давления и температуры соответственно;
- проведение контроля метрологических характеристик СРМ, входящих в состав ИК массы и массового расхода дизельного топлива, с применением передвижной поверочной установки в автоматизированном режиме;
- проведение контроля метрологических характеристик рабочих СРМ, входящих в состав ИК массы и массового расхода дизельного топлива, с применением контрольно резервного СРМ, применяемого в качестве контрольного, в автоматизированном режиме;
- определение метрологических характеристик ИК массы и массового расхода дизельного топлива с применением передвижной поверочной установки в автоматизированном режиме;
- автоматический контроль параметров дизельного топлива, их индикация и сигнализация нарушений установленных границ, регистрация и хранение результатов измерений, формирование отчетов;
- защита информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.
Для защиты от несанкционированных настройки и вмешательства, которые могут повлиять на результат измерений, конструкцией СРМ, входящих в состав ИК массы и массового расхода дизельного топлива, предусмотрены места установки пломб, содержащих изображение знака поверки, который наносится методом давления на две пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных шпильках первичного измерительного преобразователя модели CMF и на пломбу, установленную на контровочной проволоке, охватывающей корпус электронного преобразователя.
Общий вид СРМ с указанием мест установки пломб от несанкционированного доступа, содержащих изображение знака поверки, представлены на рисунках 1, 2.
Единичный экземпляр системы имеет заводской № 627, нанесенный в цифровом формате методом лазерной гравировки на фирменную табличку, размещенную на входе в блок-бокс системы (рисунок 3).
Место установки пломбы

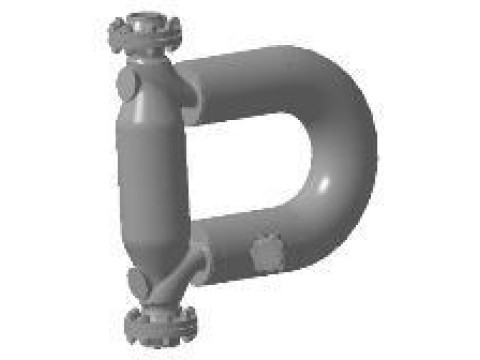

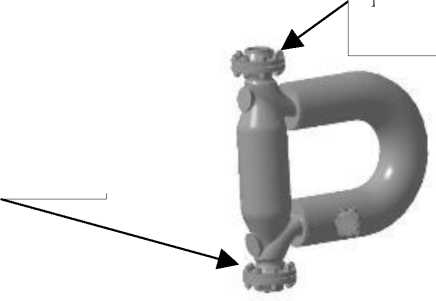

Рисунок 1 - Общий вид первичного измерительного преобразователя модели CMF СРМ с указанием места установки пломб от несанкционированного доступа, содержащих изображение знака поверки
Место установки пломбы
Место установки пломбы
Рисунок 2 - Пример схемы установки пломбы

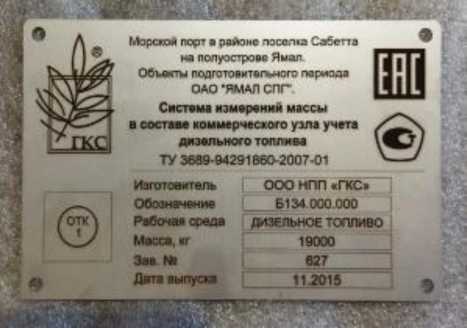

Рисунок 3 - Информационная табличка с заводским номером системы
Программное обеспечение
Система имеет программное обеспечение (ПО), реализованное в компьютерах автоматизированных рабочих мест (АРМ) оператора «ГКС Расход НТ», обеспечивающие реализацию функций системы. Идентификационные данные ПО АРМ оператора указаны в таблице 2. ПО АРМ оператора настроено для работы и испытано при испытаниях системы в целях утверждения типа.
Метрологические характеристики системы указаны с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО системы
|
Идентификационные данные (признаки) |
Значение АРМ оператора |
|
Идентификационное наименование ПО |
ГКС Расход НТ |
|
Номер версии (идентификационный номер ПО) |
4.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
70796488 |
Технические характеристики
Метрологические и основные технические характеристики, а также показатели надежности системы приведены в таблицах 3, 4, 5, 6.
Таблица 3 - Состав и основные метрологические характеристики ИК
|
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений |
Пределы допускаемой относительной погрешности ИК | |
|
Первичный измерительн ый преобразоват ель |
Вторичная часть | ||||
|
ИК массы и массового расхода (ИК 1, ИК 2, ИК 3) |
3 (ИЛ1) 1, ИЛ 2, ИЛ 3) |
СРМ |
ИВК |
от 13,6 до 175,0 т/ч |
±0,202) % ±0,253) % |
1) Измерительная линия
2) Пределы допускаемой относительной погрешности ИК массы и массового расхода
дизельного топлива с контрольно-резервным СРМ, применяемым в качестве контрольного;
3) Пределы допускаемой относительной погрешности ИК массы и массового расхода дизельного топлива с рабочими СРМ.
Таблица 4 - Метрологические характеристики системы
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода дизельного топлива, т/ч* |
от 13,6 до 175,0 |
|
Пределы допускаемой относительной погрешности измерений массы дизельного топлива, % |
±0,25 |
|
* Указаны минимальное и максимальное значения диапазона расхода. Фактический диапазон расхода определяется при проведении поверки системы и не может выходить за указанные пределы. | |
аблица 5 - Основные технические характеристики системы и параметры измеряемой среды
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
дизельное топливо марки ДТ-Л-65-К5 по ГОСТ 305-2013 |
|
Избыточное давление измеряемой среды, МПа |
от 0,30 до 0,85 |
|
Температура измеряемой среды, °С |
от +3 до +40 |
аблица 6 - Показатели надежности системы
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульном листе руководства по эксплуатации системы печатным способом.
Комплектность
Комплектность системы приведена в таблице 7.
аблица 7 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система |
_ |
1 шт. |
|
Руководство по эксплуатации |
Б134.000.000 РЭ |
1 экз. |
|
Паспорт |
Б134.000.000 ПС |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефтепродукта. Методика измерений системой измерений количества массы в составе коммерческого узла учета дизельного топлива» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2025.52044).
Нормативные документы
Постановление правительства Российской Федерации № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
