Угломеры
| Номер в ГРСИ РФ: | 97686-26 |
|---|---|
| Категория: | Угломеры |
| Производитель / заявитель: | Dasqua Technology Ltd, КНР |
Угломеры предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97686-26 | ||||||||||||||||||||||||||||||
| Действует | по 12.02.2031 | ||||||||||||||||||||||||||||||
| Наименование | Угломеры | ||||||||||||||||||||||||||||||
| Модификации |
с отсчетом по нониусу с отсчетом по основной шкале с цифровым отсчетным устройством |
||||||||||||||||||||||||||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 97c8d44f-69db-0cda-3856-6a6fbec8d2bd | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Dasqua Technology Ltd, КИТАЙ, 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu
Поверка
| Методика поверки / информация о поверке |
МП СГ-67-2025 Государственная система обеспечения единства измерений. Угломеры. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97686-26: Описание типа
2026-97686-26.pdf
|
Скачать | 360.5 КБ | |
|
97686-26: Методика поверки
МП СГ-67-2025
2026-mp97686-26.pdf
|
Скачать | 867.4 КБ |
Описание типа
Назначение
Угломеры предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.
Описание
Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.
Угломеры изготавливаются трех модификаций: с отсчетом по нониусу; с отсчетом по основной шкале; с цифровым отсчетным устройством.
Угломеры модификации с отсчетом по нониусу, общий вид которых приведен на рисунке 1, состоят из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, стопорного винта.
Угломеры модификации с отсчетом по нониусу, общий вид которых приведен на рисунке 2, состоят из диска с нанесенной на нем угловой шкалой и нониусом без параллакса, оснащенного лупой для удобства считывания показаний, съемных измерительных линеек разной длины, микрометрической подачи и стопорного винта.
Угломеры модификации с отсчетом по нониусу, общий вид которых приведен на рисунке 3, состоят из основания в виде линейки с круговой шкалой и подвижными съемными линейками разной длины, которые закрепляются в требуемом положении стопорными винтами.
Угломеры модификации с отсчетом по основной шкале, общий вид которых приведен на рисунках 4 и 5, состоят из полукруглого лимба с нанесенной на нем угловой шкалой, измерительной линейки и стопорного винта. Модификации отличаются между собой общим видом, метрологическими и техническими характеристиками.
Угломеры модификации с отсчетом по основной шкале, общий вид которых приведен на рисунке 6, состоят из диска с нанесенной на нем угловой шкалой, съемных измерительных линеек различных форм (для контроля прямых углов и центрирующая), стопорного винта. Измерительные линейки имеют возможность вращаться на 180°. Есть возможность установки лезвия под углом 90° или 45° к краю заготовки.
Угломеры модификации с цифровым отсчетным устройством, общий вид которых приведен на рисунке 7, состоят из металлического корпуса с цифровым отсчетным устройством, имеют две измерительные линейки, одна из которых подвижная и вращается относительно другой. Управление угломером происходит с помощью кнопок включения, обнуления, выбора режима и установки заданных значений.
Угломеры модификации с цифровым отсчетным устройством, общий вид которых приведен на рисунке 8, состоят из корпуса с цифровым отсчетным устройством, съемных измерительных линеек различных форм (для контроля прямых углов и центрирующая), стопорного винта. Измерительные линейки имеют возможность вращаться на 180°. Есть возможность установки лезвия под углом 90° или 45° к краю заготовки. Инструмент оснащен цифровым дисплеем и имеет стопорные винты для надёжной фиксации линеек.
Угломеры модификации с цифровым отсчетным устройством, общий вид которых приведен на рисунках 9 и 10, состоят из корпуса с цифровым отсчетным устройством, измерительной линейки и стопорного винта. Модификации отличаются между собой общим видом, метрологическими и техническими характеристиками.
Питание угломеров модификации с цифровым отсчетным устройством осуществляется от встроенного источника питания (батареи).
Угломеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Тлол Dasqua о _ _
Товарный знак или наносится на угломеры лазерной
маркировкой, краской или с помощью наклейки, а также на паспорт угломеров типографским методом.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится краской или лазерной маркировкой в местах, указанных на рисунке 11.
Цвет корпуса и кнопок управления цифрового отсчетного устройства не влияет на метрологические характеристики угломера и могут быть изменены изготовителем.
Общий вид угломеров указан на рисунках 1 - 10.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование угломеров от несанкционированного доступа не предусмотрено.

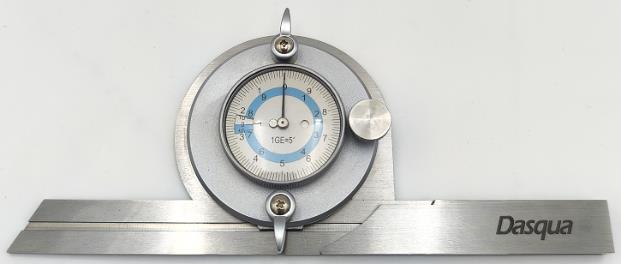

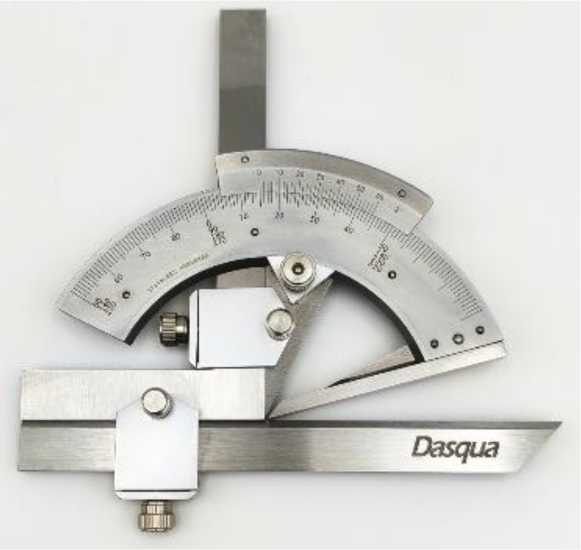

Рисунок 1 - Общий вид угломеров модификации с отсчетом по нониусу
Рисунок 2 - Общий вид угломеров модификации с отсчетом по нониусу

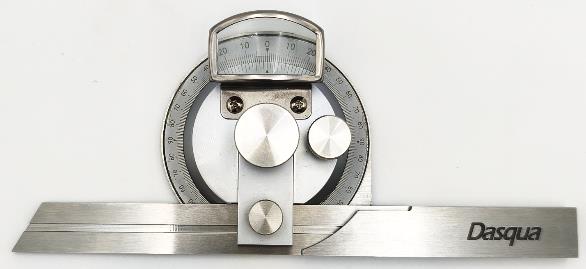

Рисунок 3 - Общий вид угломеров модификации с отсчетом по нониусу

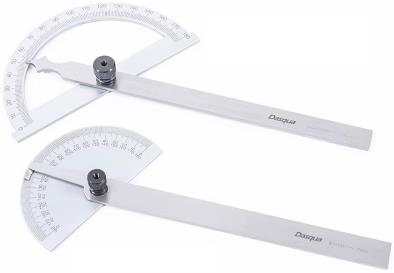

Рисунок 4 - Общий вид угломеров модификации с отсчетом по основной шкале
Рисунок 5 - Общий вид угломеров модификации с отсчетом по основной шкале

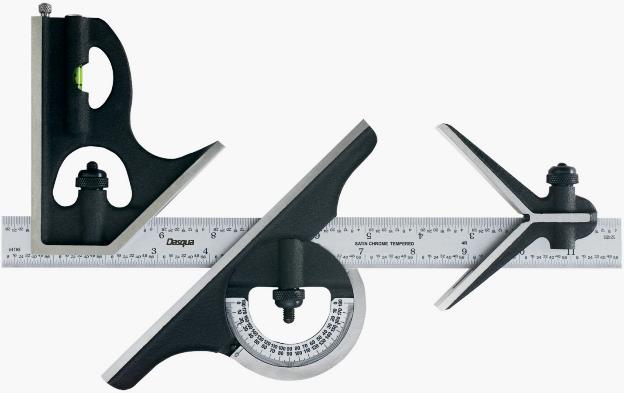

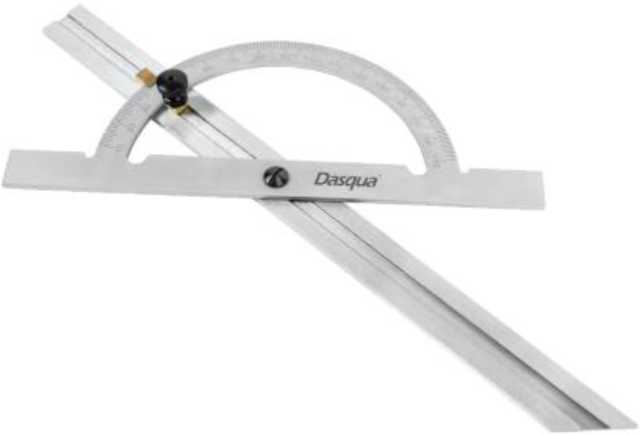

Рисунок 6 - Общий вид угломеров модификации с отсчетом по основной шкале

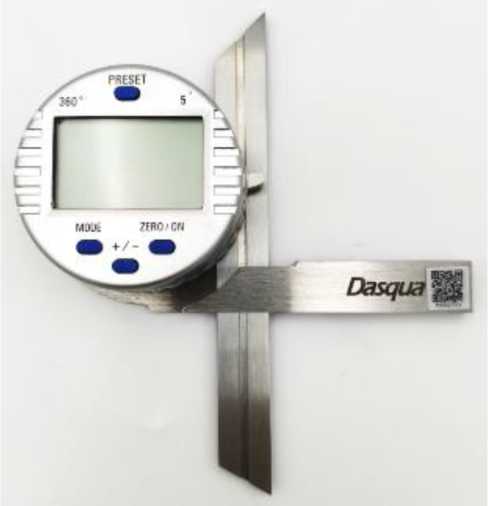

Рисунок 7 - Общий вид угломеров модификации с цифровым отсчетным устройством

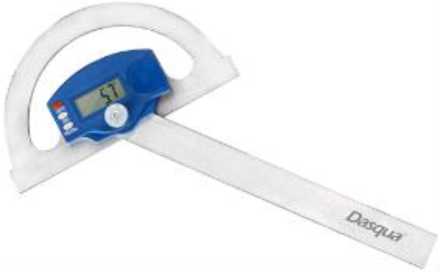

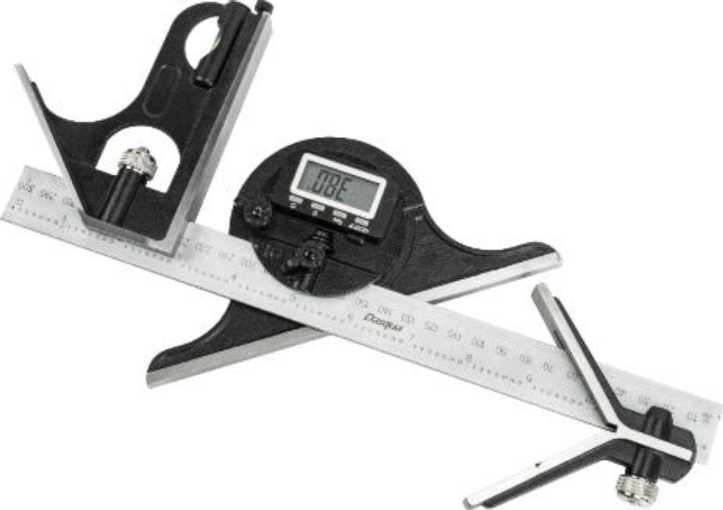

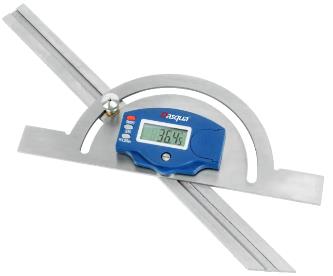

Рисунок 8 - Общий вид угломеров модификации с цифровым отсчетным устройством

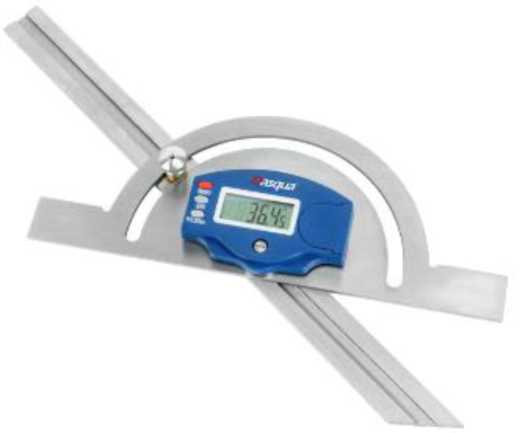

Рисунок 9 - Общий вид угломеров модификации с цифровым отсчетным устройством
Рисунок 10 - Общий вид угломеров модификации с цифровым отсчетным устройством
Места нанесения заводских номеров

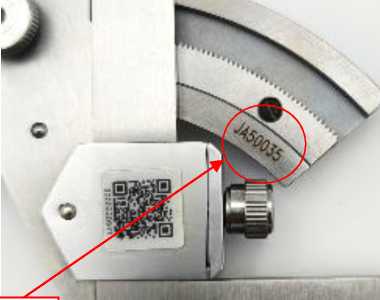

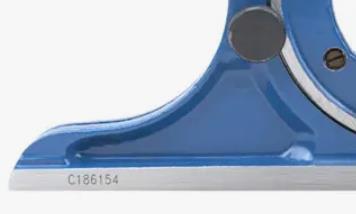

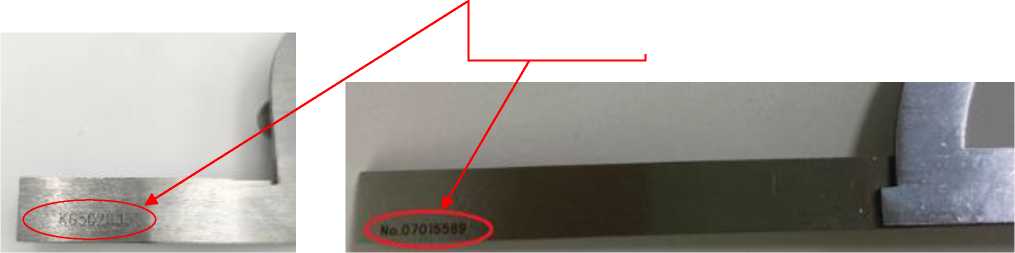

Рисунок 11 - Места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства угломеров на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция угломеров модификации с цифровым отсчетным устройством исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики угломеров модификаций с отсчетом по нониусу и с отсчетом по основной шкале
|
Диапазон измерений углов |
Цена деления основной шкалы |
Значение отсчета по нониусу |
Пределы допускаемой абсолютной погрешности |
|
От 0° до 320° |
1° |
2' |
±2' |
|
От 0° до 360° |
5' |
±5' | |
|
От 0° до 180° |
- |
±30' | |
|
От 10° до 170° |
Таблица 2 - Метрологические характеристики угломеров модификации с цифровым отсчетным устройством
|
Диапазон измерений углов |
Дискретность отсчета |
Пределы допускаемой абсолютной погрешности |
|
От 0° до 360° |
10" |
±5' |
|
1" |
±3' | |
|
От 0° до 180° |
0,05° |
±20' |
Таблица 3 - Основные технические характеристики угломеров модификаций с отсчетом по нониусу и с отсчетом по основной шкале
|
Диапазон измерений |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
Примечание |
|
От 0° до 320° |
150x140x20 |
0,4 |
Рисунок 1 |
|
От 0° до 360° |
350x90x40 |
0,6 |
Рисунок 2 Рисунок 3 |
|
От 0° до 180° |
600x300x30 |
2,0 |
Рисунок 4 Рисунок 6 |
|
От 10° до 170° |
600x300x10 |
2,0 |
Рисунок 5 |
Таблица 4 - Основные технические характеристики угломеров модификаций с цифровым отсчетным устройством____________________________________________________________
|
Диапазон измерений |
Габаритные размеры (Длина x Ширина x Высота), мм, не более |
Масса, кг, не более |
Примечание |
|
От 0° до 360° |
350x90x50 |
0,6 |
Рисунок 7 |
|
От 0° до 180° |
600x300x30 |
2,0 |
Рисунок 8 Рисунок 9 |
|
400x300x30 |
1,8 |
Рисунок 10 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Угломер |
- |
1 шт. |
|
Элемент питания для угломеров модификации с цифровым отсчетным устройством |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Порядок работы» угломеров.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Стандарт предприятия Dasqua Technology Ltd «Угломеры».
