Резервуары стальные вертикальные цилиндрические РВСП-10000
| Номер в ГРСИ РФ: | 97694-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
|
97694-26: Описание типа
2026-97694-26.pdf
|
Скачать | 158.9 КБ |
Резервуары стальные вертикальные цилиндрические РВСП-10000 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97694-26 | |||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||
| Модель | РВСП-10000 | |||||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 59d21047-2bad-5839-4239-b1da13c1c1ea | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «НЗРМК им. Н.Е. Крюкова», РОССИЯ, 654033, Кемеровская область –Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97694-26: Описание типа
2026-97694-26.pdf
|
Скачать | 158.9 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВСП-10000 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 10000 м3.
Принцип действия резервуаров основан на заполнении их нефтью до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища, крыши и понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара.
Резервуары РВСП-10000 с заводскими номерами 13, 14 расположены на территории Нефтеперекачивающей станции -3 (НПС-3), АРНУ филиала АО «Транснефть - Прикамье» по адресу: 423450, Республика Татарстан, муниципальный район Альметьевский, городское поселение город Альметьевск, квартал 030120, земельный участок 584.
Общий вид резервуаров РВСП-10000 представлен на рисунках 1, 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид резервуара РВСП-10000 № 13

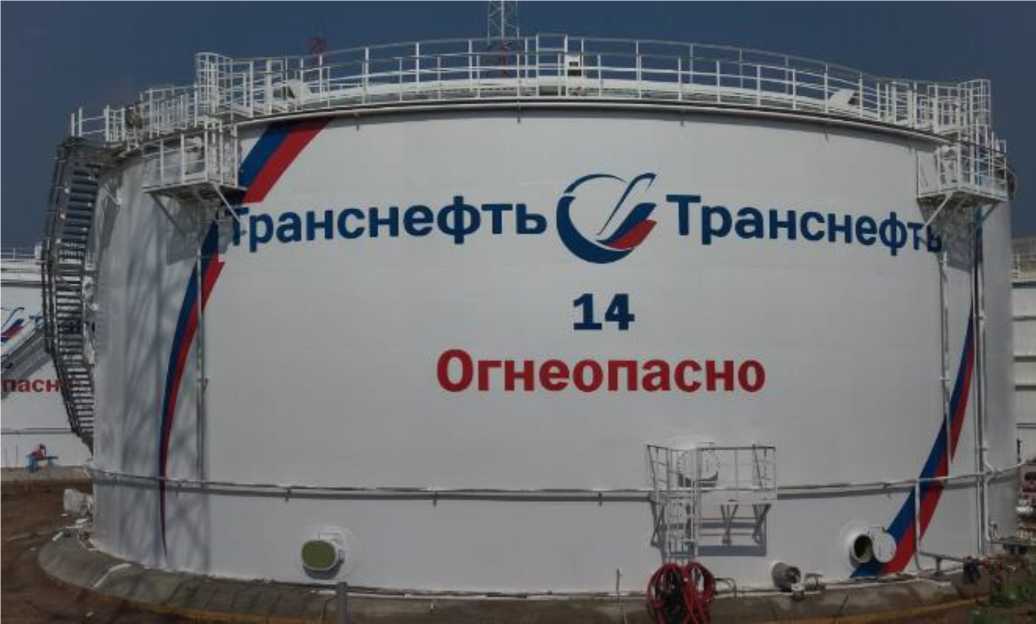

Рисунок 2 - Общий вид резервуара РВСП-10000 № 14
Пломбирование резервуаров РВСП-10000 не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВСП-10000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
