Трансформаторы тока CGIS М
| Номер в ГРСИ РФ: | 97706-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Трансформаторы тока CGIS М (далее по тексту - трансформаторы) предназначены для преобразования силы переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам контроля, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97706-26 | |||||||||||||||
| Действует | по 12.02.2031 | |||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||
| Модель | CGIS М | |||||||||||||||
| Модификации |
CGIS2112 CGIS2180 CGIS1911 CGIS2070 CGIS2313 CGIS3908 CGIS5008 |
|||||||||||||||
| Приказы |
№245 от
12.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d6179756-f39e-e4eb-efae-086637eb107f | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Dalian North Instrument Transformer Group Co., Ltd., КИТАЙ, Fengrong Industrial Park, Pulandian, Dalian, P.R.
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1685-201_1.3-2025 Государственная система обеспечения единства измерений. Трансформаторы тока CGIS М. Методика поверки
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97706-26: Описание типа
2026-97706-26.pdf
|
Скачать | 233.9 КБ | |
|
97706-26: Методика поверки
РТ-МП-1685-201_1.3-2025
2026-mp97706-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Трансформаторы тока CGIS М (далее по тексту - трансформаторы) предназначены для преобразования силы переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам контроля, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция трансформаторов представляет собой магнитопровод и вторичные обмотки заключенные в литой корпус. Корпус изготовлен на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Для крепления в ячейке комплектного распределительного устройства трансформаторы имеют по 4 отверстия. Крепление трансформаторов осуществляется с помощью болтов. Также конструкция трансформатора подразумевает монтаж на изолированные, экранированные части оборудования: шинопроводы, кабели, проходные изоляторы. Изолированные токоведущие части распределительного устройства продеваются сквозь внутренний проём трансформатора.
Маркировка вторичных обмоток для трансформаторов наносится в виде этикеток на клеевой основе. Сигнальные кабели подключается к обмоткам трансформатора тока непосредственно внутри корпуса трансформатора, при таком конструктиве маркируются противоположные концы сигнальных кабелей. Для предотвращения несанкционированного доступа к выходным клеммам может быть предусмотрена пломбировка зажимов закрывающейся крышки.
Трансформаторы применяются в составе комплектных распределительных устройств с воздушной, твердой или элегазовой изоляцией классами напряжения 7,2, 12, 20 и 40,5 кВ и являются комплектующими изделиями.
Трансформаторы представлены в следующих модификациях: CGIS2112, CGIS2180, CGIS1911, CGIS2070, CGIS2313, CGIS3908, CGIS5008.
Модификации трансформаторов отличаются номинальными первичным и вторичным токами, классом точности, а также габаритными размерами и массой.
Внешний вид трансформаторов с указанием места нанесения заводского номера приведен на рисунках 1-4. Заводской номер наносится на корпус трансформаторов на специальной ламинированной бумажно-полимерной паспортной табличке в буквенноцифровом формате.
Нанесение знака поверки на корпус трансформаторов не предусмотрено, знак поверки наносится в паспорт и/или в свидетельство о поверке в виде оттиска.
Предусмотрена защита трансформаторов от несанкционированного доступа с помощью пломбирования противоположных концов сигнальных кабелей, а также использования специальных клемм с возможностью пломбирования пластмассовой или проволочной пломбой. Для исключения несанкционированного доступа и подключения к клеммам, расположенным на корпусе трансформатора, клеммы закрывают специальной крышкой и крышку пломбируют. Сигнальные кабели подключаются к обмоткам трансформатора тока непосредственно внутри корпуса трансформатора, таким образом исключая несанкционированный доступ.
Места пломбирования сигнальных кабелей приведены на рисунке 5.
Место нанесения
заводского номера

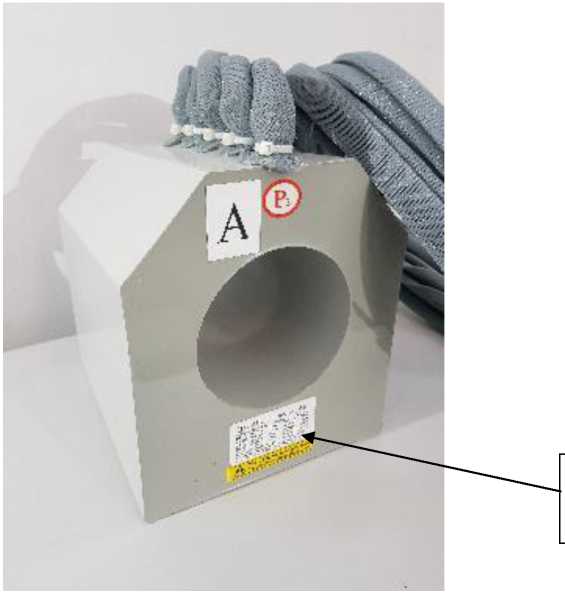

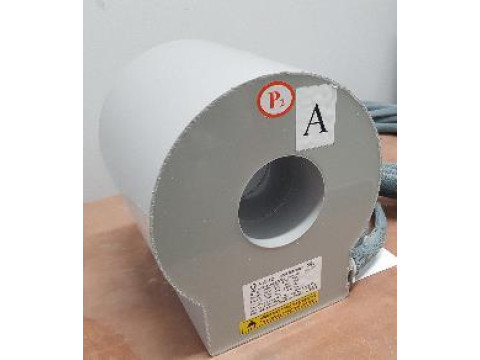

Рисунок 1 - внешний вид трансформаторов модификаций CGIS2112 и CGIS2313 с указанием места нанесения заводского номера
CGIS2180
CGIS2070
Место нанесения заводского номера

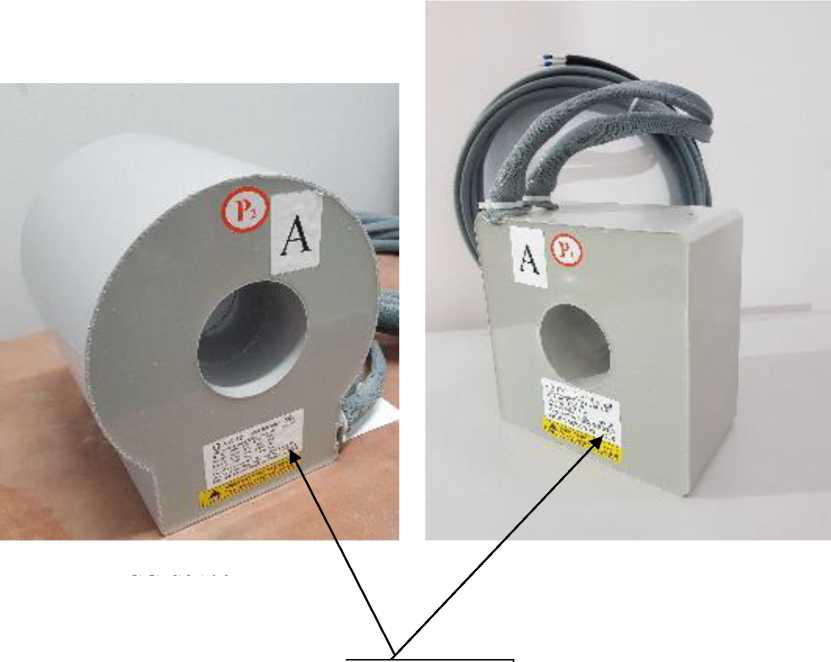

Рисунок 2 - внешний вид трансформаторов модификаций CGIS2180 и CGIS2070 с указанием места нанесения заводского номера
Место нанесения заводского номера

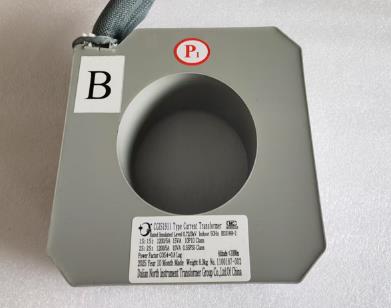

Рисунок 3 - внешний вид трансформаторов модификаций CGIS1911 с указанием места нанесения заводского номера
Место нанесения заводского номера

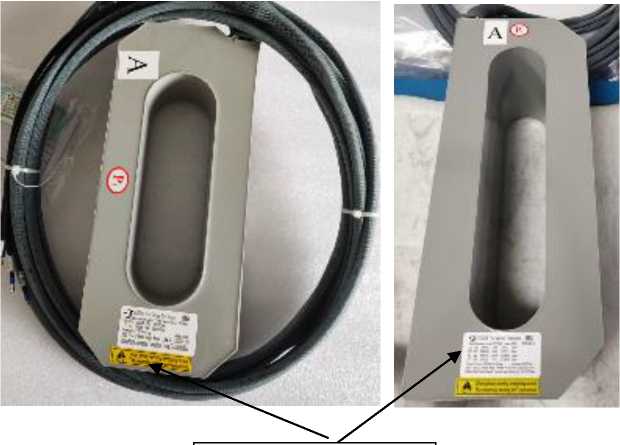

Рисунок 4 - внешний вид трансформаторов модификаций CGI3908 и CGIS5008 с указанием места нанесения заводского номера
сигнальные кабели от X транс формагора тока
место пломбирования почек подключения кабелей

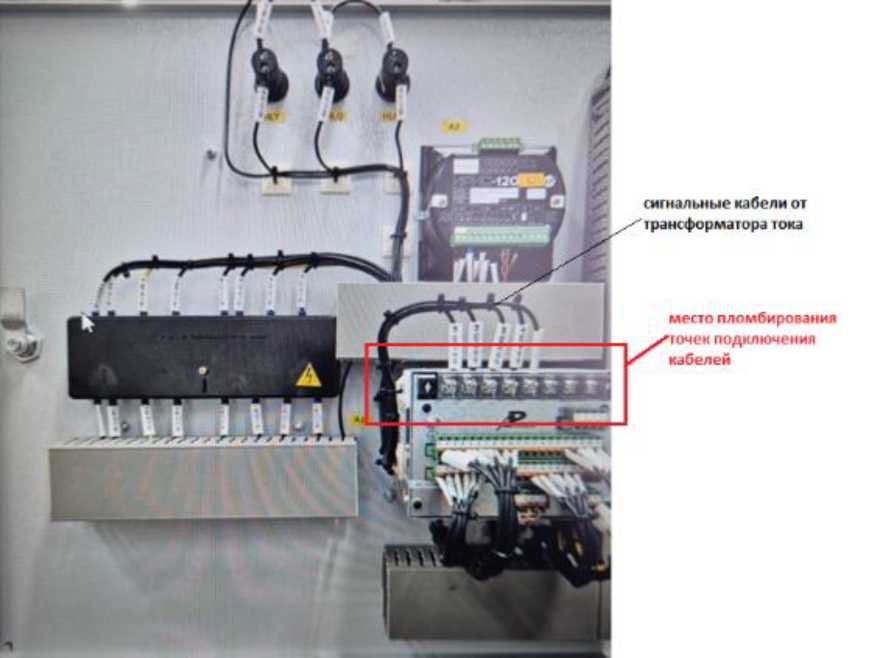

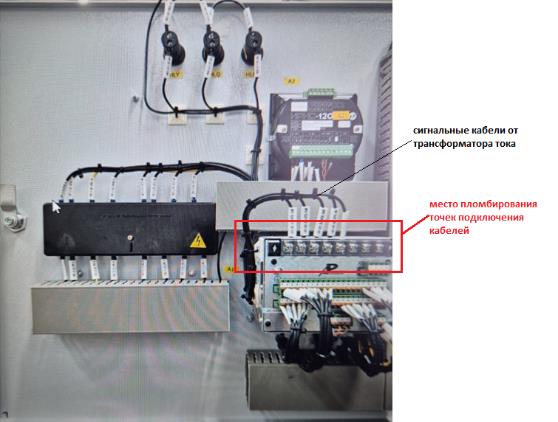

Рисунок 5 - место пломбирования точек подключения сигнальных кабелей трансформаторов.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2. Габаритные размеры -в таблице 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация | |||||||
|
CGIS2112 |
CGIS2180 |
CGIS1911 |
CGIS2070 |
CGIS2313 |
CGIS3908 |
CGIS5008 | |
|
Номинальное напряжение трансформатора Uном, кВ |
0,66 | ||||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||||
|
Номинальная частота напряжения сети fюм, Гц |
50 или 60 | ||||||
|
Номинальный первичный ток трансформатора 11ном, А |
50 75 100 150 200 300 400 500 600 700 800 1000 1200 1250 |
50 75 100 150 200 300 400 500 600 700 800 1000 1200 1250 |
200 300 400 500 600 700 800 1000 1200 1250 |
50 75 100 150 200 300 400 500 600 700 800 1000 1200 1250 |
600 700 800 1000 1200 1250 1500 1600 2000 2500 3000 3150 |
600 700 800 1000 1200 1250 1500 1600 2000 2500 3000 3150 |
600 700 800 1000 1200 1250 1500 1600 2000 2500 3000 3150 |
|
Номинальный вторичный рабочий ток 12ном, А |
1; 5 | ||||||
|
Наименование характеристики |
Значение | ||||||
|
Модификация | |||||||
|
CGIS2112 |
CGIS2180 |
CGIS1911 |
CGIS2070 |
CGIS2313 |
CGIS3908 |
CGIS5008 | |
|
Количество вторичных обмоток |
от 1 до 5 | ||||||
|
Класс точности: - обмотки для измерений и учета; - обмотки для защиты |
0,2 0,2S 0,5 0,5S 5P 10P 5PR 10PR |
0,2 0,2S 0,5 0,5S 5P 10P |
0,2 0,2S 0,5 0,5S 5P 10P |
0,2 0,2S 0,5 0,5S 5P 10P |
0,2 0,2S 0,5 0,5S 5P 10P 5PR 10PR |
0,2 0,2S 0,5 0,5S 5P 10P |
0,2 0,2S 0,5 0,5S 5P 10P 5PR 10PR |
|
Номинальная вторичная нагрузка S 2ном с коэффициентом мощности cos ф2 = 0.8, В-А: - обмотки для измерений; - обмотки для защиты |
от 2,5 до 30 от 2,5 до 75 | ||||||
|
Номинальный коэффициент безопасности вторичной обмотки, КБном |
5; 10; 20; 30; 35 | ||||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Испытательное одноминутное напряжение частотой 50 Гц, кВ |
3 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP67 |
|
Климатическое исполнение и категория по ГОСТ 15150-69 |
У1 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +35 °С, % |
от -25 до +55 95 |
|
Средняя наработка на отказ, ч, не менее |
260 000 |
|
Средний срок службы, лет, не менее |
15 |
Таблица 3 - Габаритные размеры и масса трансформаторов
|
Модификация |
Габаритные размеры, мм, не более (ширинахдлинахвысота) |
Габаритные размеры отверстия, мм, не более (ширинаxвысота) |
Диаметр отверстия, мм, не более |
Масса, кг, не более |
|
CGIS2070 |
200х200х300 |
- |
70 |
25 |
|
CGIS1911 |
190x190x200 |
- |
105 |
25 |
|
CGIS2112 |
250x210x500 |
- |
120 |
50 |
|
CGIS 5008 |
500x200x300 |
380x80 |
- |
45 |
|
CGIS 3908 |
400x200x200 |
260x80 |
- |
30 |
|
CGIS 2313 |
250x250x230 |
- |
130 |
35 |
|
CGIS 2180 |
235x235x300 |
- |
80 |
30 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора методом офсетной печати.
Комплектность
Комплектность трансформаторов приведена в таблице 4.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока (одно из модификаций) |
CGIS М |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки (высылается по запросу) |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделе 2 «Использование по назначению».
Нормативные документы
ГОСТ 7746-2015 «ГСИ. Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2.
Дополнительные требования к трансформаторам тока»
Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Техническая документация фирмы-изготовителя
