Анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9951A
| Номер в ГРСИ РФ: | 97722-26 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9951A (далее - анализатор) предназначен для измерений комплексных коэффициентов отражения и передачи многополюсников, а также для измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах I-типа (2,4 мм) по ГОСТ 13317-89.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97722-26 | ||||||
| Наименование | Анализатор электрических цепей и сигналов комбинированный портативный | ||||||
| Модель | FieldFox N9951A | ||||||
| Приказы |
№255 от
13.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2a99ee11-a012-bf16-237f-d63a4cf678ec | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Keysight Technologies Malaysia Sdn. Bhd., МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, 11900 Penang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-2016-441-2025 Государственная система обеспечения единства измерений. Анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9951A . Методика поверки.
(с 13.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97722-26: Описание типа
2026-97722-26.pdf
|
Скачать | 209.3 КБ | |
|
97722-26: Методика поверки
РТ-МП-2016-441-2025
2026-mp97722-26.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9951A (далее - анализатор) предназначен для измерений комплексных коэффициентов отражения и передачи многополюсников, а также для измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах I-типа (2,4 мм) по ГОСТ 13317-89.
Описание
Конструктивно анализатор представляет собой моноблок, на передней панели которого расположены органы управления и жидкокристаллический индикатор, на верхней панели расположены ВЧ и СВЧ соединители для подключения объектов измерений и внешних антенн. На правой боковой панели под защитными крышками расположены соединитель входа и выхода опорного генератора, соединитель выхода промежуточной частоты, вспомогательные соединители USB и SD Card для подключения внешних запоминающих устройств, mini-USB и LAN для удаленного управления. На левой боковой панели расположен громкоговоритель и разъемы для подключения внешнего источника питания и наушников.
Функционально анализатор состоит из: синтезатора частоты, приемника, блока разделения сигнала на падающий и отраженный, блока вычисления и управления, блока питания и аккумуляторной батареи.
Анализатор функционирует в режиме анализатора цепей или анализатора кабелей и антенн, или анализатора спектра.
Принцип действия анализатора в режиме анализатора цепей и анализатора кабелей и антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигналов. Принцип действия анализатора в режиме анализатора спектра основан на последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.
К средству измерений данного типа относится анализатор с серийным номером MY62241582.
Анализатор поставляется с калибровочным набором 85563A.
Анализатор имеет опции, приведенные в таблице 1.
Таблица 1 - Опции анализатора
|
Обозначение |
Наименование и функциональное назначение |
|
1 |
2 |
|
210 |
Режим анализатора цепей, измерение S11/S21 |
|
211 |
Режим анализатора цепей, полные двухпортовые измерения S-параметров |
|
233 |
Режим анализатора спектра |
|
235 |
Внутренний предусилитель для работы в режиме анализатора спектра |
|
208 |
Режим измерения со смещением по частоте с внешним USB измерителем мощности |
|
307 |
Встроенный приемник сигналов ГНСС (GPS, GLONASS, BeiDou, Galileo) |
|
355 |
Возможность аналоговой демодуляции сигналов |
Нанесение знака поверки на анализатор не предусмотрено.
Конструкция анализатора обеспечивает ограничение доступа к узлам настройки (регулировки) в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки, закрывающей головку винта, на заднюю панель анализатора.
Серийный номер в формате десятизначного буквенно-цифрового обозначения, состоящего из двух букв латинского алфавита и восьми арабских цифр, однозначно идентифицирующий средство измерений, напечатанный типографским способом, нанесен методом наклейки на заднюю панель анализатора.
Общий вид анализатора с указанием места пломбировки, места нанесения знака утверждения типа, серийного номера приведен на рисунках 1 и 2.

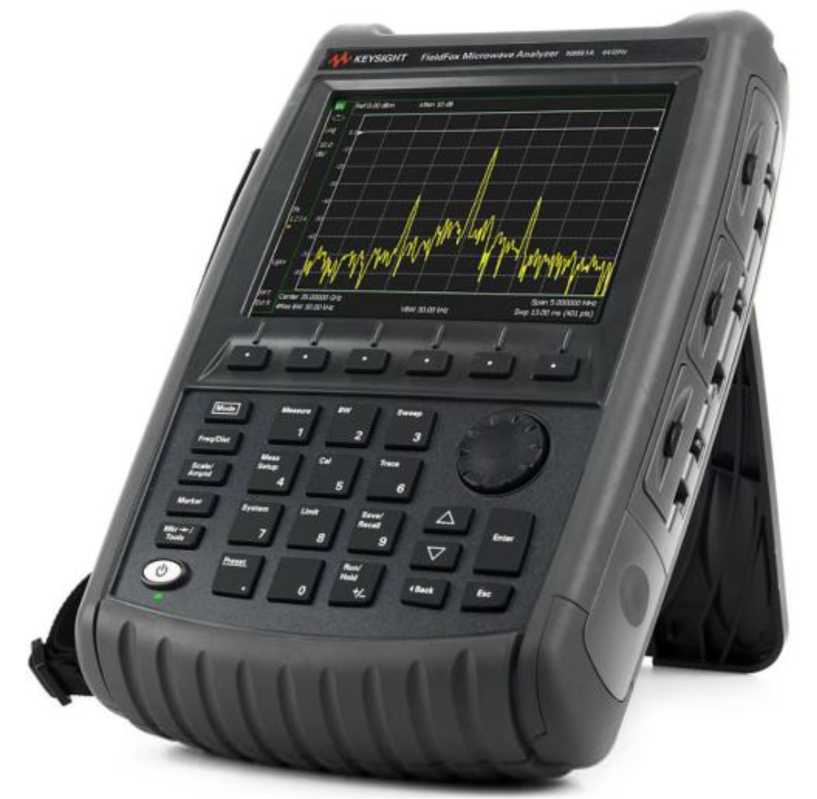

Рисунок 1 - Общий вид анализатора
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения серийного номера

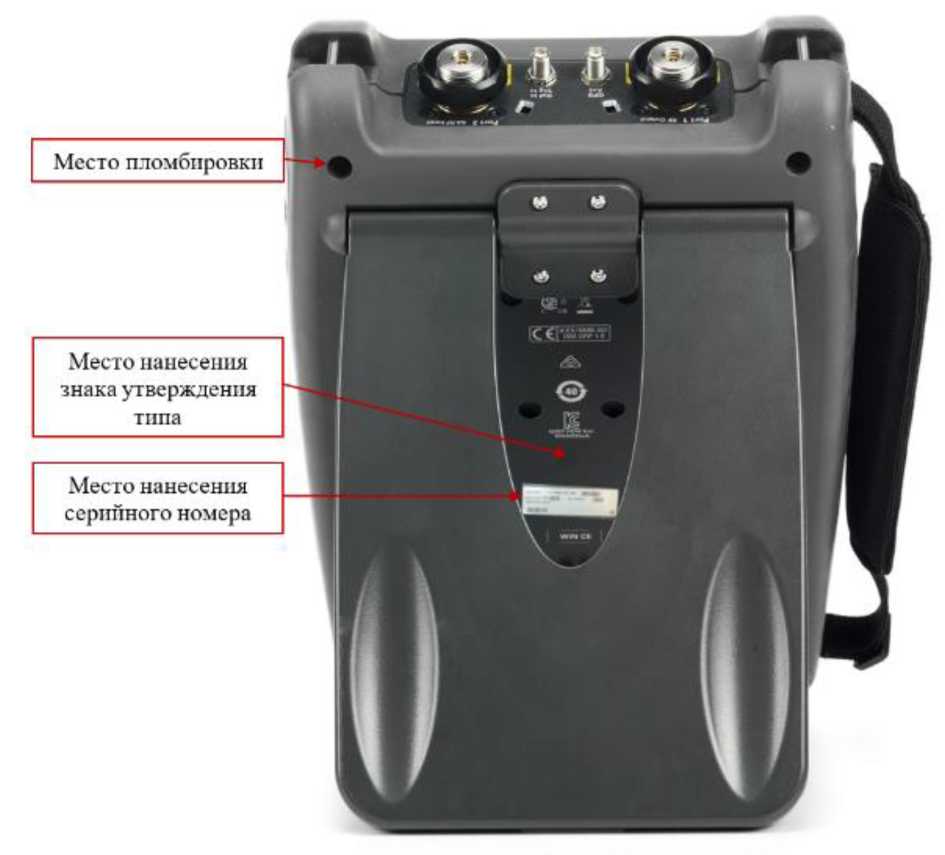

Рисунок 2 - Вид задней панели анализатора
Программное обеспечение
Программное обеспечение (далее - ПО) анализатора представляет собой приложение, работающее в среде ОС Windows CE, установленной на встроенный компьютер анализатора.
Версия ПО идентифицируется визуально при отображении номера версии на экране анализатора при выполнении команды отображения информации о приборе. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализатора за пределы допускаемых значений.
Уровень защиты ПО - «низкий» в соответствии с рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FieldFox Current Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
А.13.25 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики опорного генератора
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности частоты опорного генератора, 6ог без использования сигналов ГНСС1) с использованием сигналов ГНСС |
±1,7-10’6 ±1-10-8 |
|
1) глобальная навигационная спутниковая система | |
Таблица 4 - Метрологические характеристики в режиме анализатора спектра
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, кГц |
от 9 до 44-106 |
|
Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц |
±(Fh • бот + Fp)1) |
|
Номинальные значения полосы узкополосного фильтра (RBW) по уровню минус 3 дБ, Гц: при полосе обзора равной 0 при полосе обзора не равной 0 |
от 10 до 3-106 с шагом кратным 1-3-10; 5-106 от 1 до 3-105 с шагом кратным 1-1,5-2-3-5-7,5-10; 1-106, 3-106, 5-106 |
|
Максимальное допустимое значение мощности входного сигнала, дБ (1 мВт)2) |
25 |
|
Диапазон значений ослабления входного аттенюатора с шагом 5 дБ, дБ |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений мощности сигнала на частоте 50 МГц3), дБ |
±0,45 |
|
Пределы допускаемой абсолютной погрешности измерений мощности4) в нормальных условиях, дБ от 9 до 100 кГц включ. св. 100 кГц до 2 МГц включ. св. 2 до 15 МГц включ. св. 15 МГц до 32 ГГц включ. св. 32 до 40 ГГц включ. св. 40 до 43 ГГц включ. св. 43 до 44 ГГц |
±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений мощности4) в условиях, отличных от нормальных, дБ от 9 до 100 кГц включ. |
±2,5 |
|
св. 100 кГц до 2 МГц включ. |
±1,9 |
|
св. 2 до 15 МГц включ. |
±1,2 |
|
св. 15 МГц до 18 ГГц включ. |
±1,0 |
|
св. 18 до 32 ГГц включ. |
±1,2 |
|
св. 32 до 40 ГГц включ. |
±1,4 |
|
св. 40 до 43 ГГц включ. |
±2,0 |
|
св. 43 до 44 ГГц |
±2,7 |
|
Средний уровень собственных шумов5) с выключенным предусилителем в нормальных условиях, дБ (1 мВт), не более в диапазоне частот: от 9 кГц до 2 МГц включ. |
-91 |
|
св. 2 МГц до 2,1 ГГц включ. |
-137 |
|
св. 2,1 до 2,8 ГГц включ. |
-135 |
|
св. 2,8 до 4,5 ГГц включ. |
-137 |
|
св. 4,5 до 7 ГГц включ. |
-134 |
|
св. 7 до 13 ГГц включ. |
-134 |
|
св. 13 до 22 ГГц включ. |
-132 |
|
св. 22 до 35 ГГц включ. |
-130 |
|
св. 35 до 40 ГГц включ. |
-122 |
|
св. 40 до 44 ГГц |
-119 |
|
Средний уровень собственных шумов5) с выключенным предусилителем в условиях, отличных от нормальных, дБ (1 мВт), не более в диапазоне частот: от 9 кГц до 2 МГц включ. |
-91 |
|
св. 2 МГц до 2,1 ГГц включ. |
-135 |
|
св. 2,1 до 2,8 ГГц включ. |
-133 |
|
св. 2,8 до 4,5 ГГц включ. |
-135 |
|
св. 4,5 до 7 ГГц включ. |
-133 |
|
св. 7 до 13 ГГц включ. |
-132 |
|
св. 13 до 22 ГГц включ. |
-129 |
|
св. 22 до 35 ГГц включ. |
-127 |
|
св. 35 до 40 ГГц включ. |
-119 |
|
св. 40 до 44 ГГц |
-116 |
|
1 |
2 |
|
Средний уровень собственных шумов5) с | |
|
включенным предусилителем в нормальных условиях, дБ (1 мВт), не более | |
|
в диапазоне частот: от 9 кГц до 2 МГц включ. |
-94 |
|
св. 2 МГц до 2,1 ГГц включ. |
-153 |
|
св. 2,1 до 2,8 ГГц включ. |
-151 |
|
св. 2,8 до 4,5 ГГц включ. |
-153 |
|
св. 4,5 до 7 ГГц включ. |
-150 |
|
св. 7 до 13 ГГц включ. |
-146 |
|
св. 13 до 22 ГГц включ. |
-142 |
|
св. 22 до 35 ГГц включ. |
-141 |
|
св. 35 до 40 ГГц включ. |
-136 |
|
св. 40 до 44 ГГц |
-131 |
|
Средний уровень собственных шумов5) с | |
|
включенным предусилителем в условиях, отличных от нормальных, дБ (1 мВт), не более | |
|
в диапазоне частот: от 9 кГц до 2 МГц включ. |
-94 |
|
св. 2 МГц до 2,1 ГГц включ. |
-151 |
|
св. 2,1 до 2,8 ГГц включ. |
-149 |
|
св. 2,8 до 4,5 ГГц включ. |
-151 |
|
св. 4,5 до 7 ГГц включ. |
-149 |
|
св. 7 до 13 ГГц включ. |
-144 |
|
св. 13 до 22 ГГц включ. |
-139 |
|
св. 22 до 35 ГГц включ. |
-139 |
|
св. 35 до 40 ГГц включ. |
-132 |
|
св. 40 до 44 ГГц |
-128 |
|
Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, выраженный | |
|
в виде точки пересечения третьего порядка, на частоте 2,4 ГГц, дБ (1 мВт), не менее |
14,2 |
|
Спектральная плотность мощности фазовых шумов6) на частоте 1 ГГц в нормальных | |
|
условиях, дБ, не более при отстройках от несущей 10 кГц |
-106 |
|
30 кГц |
-106 |
|
100 кГц |
-100 |
|
1 МГц |
-110 |
|
3 МГц |
-119 |
|
5 МГц |
-120 |
|
1 |
2 |
|
Спектральная плотность мощности фазовых шумов6) на частоте 1 ГГц в условиях, отличных от нормальных, дБ, не более при отстройках от несущей 10 кГц 30 кГц 100 кГц 1 МГц 3 МГц 5 МГц |
-106 -104 -99 -110 -118 -120 |
|
Нормальные условия измерений: - температура окружающей среды, C - относительная влажность, % |
от -18 до +28 от 30 до 80 |
|
1) Fи - измеренное значение частоты, Гц; Fp - разрешение по частоте, рассчитываемое как отношение полосы обзора к количеству отсчетов (точек) в полосе, Гц 2) дБ (1 мВт) - дБ относительно 1 мВт 3) внутренний аттенюатор 0 дБ; мощность входного сигнала от минус 35 до минус 5 дБ (1 мВт); предусилитель выключен; RBW 300 кГц 4) внутренний аттенюатор 10 дБ; мощность входного сигнала от минус 15 до минус 5 дБ (1 мВт); предусилитель выключен; RBW 300 кГц 5) нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ 6) уровень мощности фазовых шумов относительно мощности несущей нормирован в полосе пропускания 1 Гц | |
Таблица 5 - Метрологические характеристики в режиме анализатора кабелей, антенн или векторного анализатора цепей
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 300 до 44406 |
|
Номинальные значения полос узкополосного фильтра (IF BW) по уровню минус 3 дБ, кГц |
0,01; 0,03; 0,1; 0,3; 1; 3; 10; 30; 100 |
|
Динамический диапазон1), дБ, не менее от 10 МГц до 20 ГГц включ. св. 20 ГГц до 44 ГГц |
100 90 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения и передачи |
См. таблицу 6 |
|
1) Характеристика измеряется после выполнения нормализации при следующих настройках: согласованные нагрузки на измерительных портах, уровень выходной мощности: высокий; полоса фильтра ПЧ: 300 Гц, усреднение по 100 точкам. При работе в режиме анализатора кабелей и антенн динамический диапазон уменьшается на 20 дБ | |
Таблица 6 - Пределы допускаемой абсолютной погрешности измерений комплексных коэффициентов отражения и передачи в режиме анализатора кабелей и антенн и режиме векторного анализатора цепей с использованием калибровочного набора 85563A
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи в диапазоне частот, дБ | |||
|
от 300 кГц до 4 ГГц включ. |
св. 4 до 20 ГГц |
св. 20 до 26,5 ГГц включ. |
св. 26,5 до 44 ГГц | |
|
включ. | ||||
|
0 |
±0,10 |
±0,16 |
±0,16 |
±0,18 |
|
-10 |
±0,10 |
±0,16 |
±0,16 |
±0,18 |
|
-20 |
±0,10 |
±0,16 |
±0,16 |
±0,18 |
|
-30 |
±0,12 |
±0,18 |
±0,18 |
±0,20 |
|
-40 |
±0,16 |
±0,20 |
±0,20 |
±0,30 |
|
-50 |
±0,16 |
±0,20 |
±0,20 |
±0,30 |
|
-60 |
±0,26 |
±0,36 |
±0,36 |
±0,48 |
|
-70 |
±0,26 |
±0,36 |
±0,36 |
±0,70 |
|
-80 |
±0,50 |
±0,50 |
±1,00 |
±2,00 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | |||
|
коэффициента |
коэффициента передачи в диапазоне частот, градус | |||
|
передачи, дБ |
от 300 кГц до 4 ГГц включ. |
св. 4 до 20 ГГц включ. |
св. 20 до 26,5 ГГц включ. |
св. 26,5 до 44 ГГц |
|
0 |
±1,0 |
±2,4 |
±2,4 |
±3,0 |
|
-10 |
±1,0 |
±2,4 |
±2,4 |
±3,0 |
|
-20 |
±1,2 |
±2,4 |
±2,4 |
±3,0 |
|
-30 |
±1,6 |
±2,8 |
±2,8 |
±4,0 |
|
-40 |
±2,0 |
±3,0 |
±3,0 |
±5,0 |
|
-50 |
±2,0 |
±3,6 |
±3,6 |
±5,0 |
|
-60 |
±3,0 |
±6,0 |
±6,0 |
±8,0 |
|
-70 |
±3,2 |
±6,0 |
±6,0 |
±8,0 |
|
-80 |
±3,6 |
±6,4 |
±8,0 |
±16,0 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений модуля | |||
|
коэффициента |
коэффициента отражения в диапазоне частот, дБ | |||
|
отражения, дБ |
от 300 кГц до 4 ГГц включ. |
св. 4 до 20 ГГц включ. |
св. 20 до 26,5 ГГц включ. |
св. 26,5 до 44 ГГц |
|
0 |
±0,138 |
±0,280 |
±0,400 |
±1,050 |
|
-5 |
±0,214 |
±0,363 |
±0,460 |
±1,025 |
|
-10 |
±0,324 |
±0,533 |
±0,600 |
±1,450 |
|
-15 |
±0,475 |
±0,748 |
±0,925 |
±1,900 |
|
-20 |
±0,828 |
±1,138 |
±1,600 |
±2,900 |
|
-25 |
±1,422 |
±1,931 |
±2,550 |
±4,500 |
|
-30 |
±2,387 |
±3,184 |
±4,000 |
±6,900 |
|
-35 |
±3,876 |
±5,044 |
±6,000 |
±9,800 |
|
-40 |
±6,021 |
±7,604 |
±9,000 |
_ |
|
Значение модуля коэффициента отражения, дБ |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне частот, градус | |||
|
от 300 кГц до 4 ГГц включ. |
св. 4 до 20 ГГц включ. |
св. 20 до 26,5 ГГц включ. |
св. 26,5 до 44 ГГц | |
|
0 |
±1,6 |
±3,4 |
±3,6 |
±7,5 |
|
-5 |
±2,0 |
±3,6 |
±4,0 |
±7,5 |
|
-10 |
±2,4 |
±4,0 |
±4,1 |
±9,0 |
|
-15 |
±6,0 |
±7,4 |
±7,6 |
±15,0 |
|
-20 |
±6,0 |
±7,4 |
±11,0 |
±25,0 |
|
-25 |
±6,0 |
±12,5 |
±20,0 |
±40,0 |
|
-30 |
±9,2 |
±22,5 |
±35,0 |
_ |
|
-35 |
±17,5 |
±40,0 |
_ |
_ |
|
-40 |
±30,0 |
_ |
_ |
_ |
Примечание - характеристики коэффициентов отражения измеряются при отклонении от температуры калибровки не более 1 °C, после полной двухпортовой калибровки при полосе пропускания фильтра ПЧ равной 10 Гц, без усреднений, режим экономии заряда батареи: выкл. Для коэффициентов отражения характеристики приведены при условии Si2=S2i=0
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц |
220±20 50±2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
188x292x72 |
|
Масса без батареи, кг, не более |
3,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +55 от 30 до 95 |
Знак утверждения типа
наносится на заднюю панель анализаторов методом наклейки в месте, указанном на рисунке 2, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор электрических цепей и сигналов комбинированный портативный |
FieldFox N9951A |
1 шт. |
|
Калибровочный набор |
85563A |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Блок питания постоянного тока |
- |
1 шт. |
|
Кабель фазостабильный, 2,4 мм (розетка) - 2,4 мм (розетка) |
- |
1 шт. |
|
Переход коаксиальный, 2,4 мм (розетка) - 2,4 мм (розетка) |
- |
1 шт. |
Сведения о методах измерений
приведены в разделах 3 «Режим тестирования кабелей и антенн (CAT)», 6 «Режим анализатора цепей (NA)», 8 «Калибровка для режимов NA, CAT и VVM», 9 «Режим анализатора спектра (SA)» документа «Анализаторы электрических цепей и сигналов комбинированные портативные Keysight FieldFox. Руководство для пользователя».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной
поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной
поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 09.11.2022 № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
Приказ Росстандарта от 16.08.2023 № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц».
Смотрите также
