Источники питания постоянного тока N5772A
| Номер в ГРСИ РФ: | 97723-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Источники питания постоянного тока N5772A (далее - источники) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97723-26 | ||||||||||||
| Наименование | Источники питания постоянного тока | ||||||||||||
| Модель | N5772A | ||||||||||||
| Приказы |
№255 от
13.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4ac6cce1-6fe5-04b7-21f0-865b9556f123 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Keysight Technologies, Inc, СОЕДИНЕННЫЕ ШТАТЫ, 1400, Fountain Grove Parkway, Santa Rosa, CA 95403-1744
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1779-551-2025 Государственная система обеспечения единства измерений. Источники питания постоянного тока N5772A. Методика поверки.
(с 13.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97723-26: Описание типа
2026-97723-26.pdf
|
Скачать | 154.5 КБ | |
|
97723-26: Методика поверки
РТ-МП-1779-551-2025
2026-mp97723-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Источники питания постоянного тока N5772A (далее - источники) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Описание
К данному типу средств измерений относятся источники питания постоянного тока N5772A с серийными номерами US25L83203, US25L83193, US25L83273.
Конструктивно источники выполнены в виде моноблока в металлическом корпусе с форм-фактором 1U, предназначенного для монтажа в стойку. На передней панели расположены два дисплея для отображения напряжения постоянного тока и силы постоянного тока (далее -дисплей), клавиша включения/выключения и клавиши управления режимами работы. На задней панели расположены разъемы для подключения питания, выходной разъем постоянного тока и разъемы для связи с персональным компьютером через интерфейсы GRIB, LAN, USB.
Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.
Управление режимами работы источников осуществляется встроенным микроконтроллером. Источники могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка напряжения и тока источников осуществляется независимо друг от друга.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования.
Нанесение знака поверки на источники не предусмотрено.
Для предотвращения доступа к внутренним частям источника выполняется опломбирование корпуса пломбой в виде наклейки, наклеиваемой на крепежные винты на боковой стороне корпуса.
Общий вид источников и место нанесения знака утверждения типа представлены на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников в месте, указанном на рисунке 2.
Место пломбирования от несанкционированного доступа указано на рисунке 3.

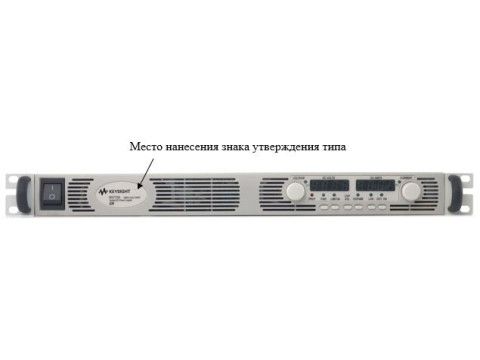

Место нанесения знака утверждения типа

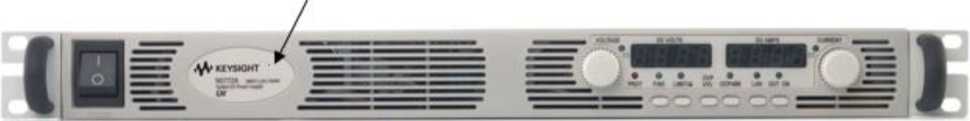

Рисунок 1 - Общий вид средства измерений

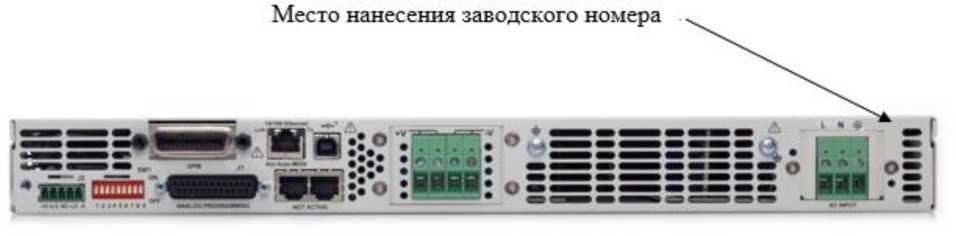

Рисунок 2 - Место нанесения заводского номера источников питания постоянного тока N5772A

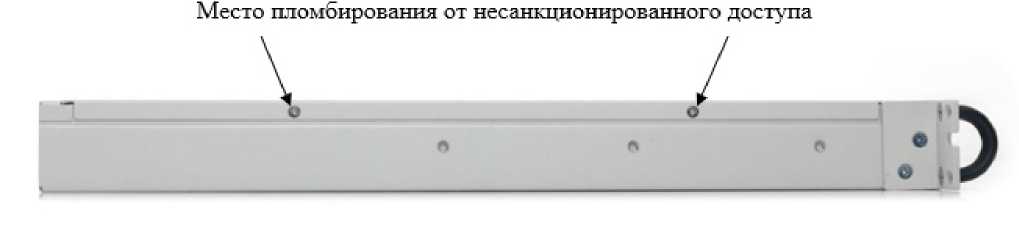

Рисунок 3 - Место пломбирования от несанкционированного доступа источников питания постоянного тока N5772A
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«TDS2000C Firmware» |
|
Номер версии (идентификационный номер ПО), не ниже |
24.15 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
± (0,0005^U + 0,3) |
|
Нестабильность выходного напряжения (мВ) - при изменении напряжения питания, мВ - при изменении тока нагрузки, мВ |
±62 ±62 |
|
Диапазон воспроизведений силы постоянного тока, А |
от 0 до 2,6 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
± (0,0005-1 + 0,0026) |
|
Нестабильность выходного тока - при изменении напряжения питания, мА - при изменении напряжения на нагрузке, мА |
±2,26 ±5,5 |
|
Примечание: U - значение воспроизводимого напряжения постоянного тока, В. I - значение воспроизводимой силы постоянного тока, А. | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50 и 60 |
|
Габаритные размеры (ширинах длинах высота), мм, не более |
507x483x44 |
|
Масса, кг, не более |
13 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +10 до +40 от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
45000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на переднюю панель источников.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания постоянного тока |
N5772A |
1 |
|
Кабель питания |
_ |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Местное управление источником» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А.
