Преобразователи углов измерительные (модули инклинометров) МИ-ДОЗ
| Номер в ГРСИ РФ: | 97724-26 |
|---|---|
| Категория: | Инклинометры |
| Производитель / заявитель: | ООО «ГЕРС Технолоджи», г. Тверь |
Преобразователи углов измерительные (модули инклинометров) МИ-ДОЗ (далее - преобразователи) предназначены для измерений угловых параметров: зенита, азимута и угла положения отклонителя в составе забойной телеметрической системы при бурении нефтяных и газовых скважин с передачей данных по каналам связи на поверхность.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97724-26 | ||||||
| Действует | по 16.02.2031 | ||||||
| Наименование | Преобразователи углов измерительные (модули инклинометров) | ||||||
| Модель | МИ-ДОЗ | ||||||
| Приказы |
№268 от
16.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2b66f7c5-3b0a-2a81-9cac-788852ebba7d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ГЕРС Технолоджи», РОССИЯ, 170021, Тверская область, г.о. город Тверь, г. Тверь, ул. Технологическая, д. 4
Поверка
| Методика поверки / информация о поверке |
МП АПМ 19-24 Государственная система обеспечения единства измерений. Преобразователи углов измерительные (модули инклинометров) МИ-ДОЗ. Методика поверки.
(с 16.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97724-26: Описание типа
2026-97724-26.pdf
|
Скачать | 176 КБ | |
|
97724-26: Методика поверки
МП АПМ 19-24
2026-mp97724-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Преобразователи углов измерительные (модули инклинометров) МИ-ДОЗ (далее - преобразователи) предназначены для измерений угловых параметров: зенита, азимута и угла положения отклонителя в составе забойной телеметрической системы при бурении нефтяных и газовых скважин с передачей данных по каналам связи на поверхность.
Описание
Принцип действия преобразователей основан на измерении трех ортогональных проекций векторов магнитного и гравитационного поля с помощью трех ортогонально расположенных акселерометров и трех ортогонально расположенных магнитометров. Результатом измерения являются три проекции магнитного поля и три проекции гравитационного поля. Одновременно измеряется температура преобразователя. На основании этих измерений вычисляются азимутальный и зенитный углы преобразователя, а также угол установки отклонителя.
Преобразователь состоит из четырех основных частей (законцовка нижняя, датчик ДОЗ, законцовка верхняя, защитный кожух). Основные части последовательно соединены между собой в единый модуль и помещенный в защитный кожух. Снизу и сверху защитный кожух закрыт транспортными заглушками с уплотнительными кольцами. Измерительной частью преобразователя является датчик ДОЗ. Для измерения проекций гравитационного поля применяются трехкомпонентные микромеханические акселерометры, основной (М1) и резервный (М2). Для измерения проекций магнитного поля применяются два двухкомпонентных магниторезистивных датчика размещенные в ортогональных плоскостях. Герметичность прибора, а также его стыковка с другими составными частями системы (модулями) обеспечивается с помощью уплотнительных резиновых колец, установленных на соединителях (муфтах).
Пломбирование преобразователей не предусмотрено.
Заводской номер преобразователей в цифровом формате указывается методом гравировки на корпусе преобразователя.
Нанесение знака поверки на средство измерений не предусмотрено.
Преобразователи могут быть исполнены в различных цветах. Общий вид преобразователей углов измерительных (модулей инклинометров) МИ-ДОЗ представлен на рисунке 1.
Общий вид места маркировки представлен на рисунке 2.
Место маркировки

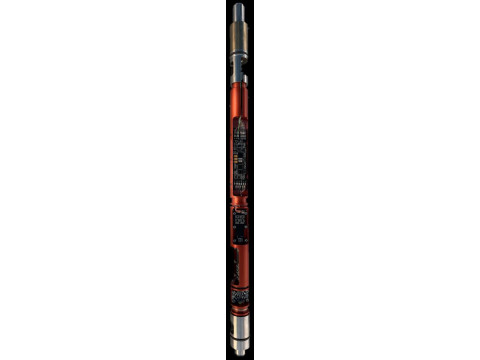

Рисунок 1 - Общий вид преобразователей углов измерительных (модулей инклинометров)
МИ-ДОЗ

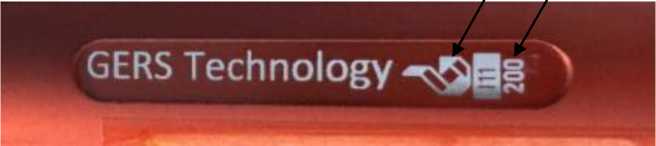

Логотип завода-изготовителя
Место указания заводского номера
Рисунок 2 - Общий вид места маркировки с местом указания заводского номера и логотипа завода-изготовителя
Программное обеспечение
Для работы с преобразователями используется метрологически значимое программное обеспечение (далее - ПО) «ВПО», необходимое для управления преобразователем и обработки измерений и «ZTS Control», устанавливаемое на локальном персональном компьютере для хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Данное программное обеспечение разработано с закрытым исходным кодом, без возможности его изменения. Внесение изменений в программное обеспечение инструментальных модулей производится только заводом изготовителем. Обновление версий установленного программного обеспечения производится напрямую с официального сервера завода изготовителя. Возможности установки модифицированных или каким-либо образом измененных версий отсутствует. Уровень защиты ПО - «низкий» в соответствии с Р 50.2.0772014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ВПО |
ZTS Control |
|
Номер версии (идентификационный номер ПО) |
BOSI v 007.Х.Х ХХ ХХ test Х* |
2.Х.ХХ* |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
|
* - X - изменяемая часть номера версии ПО | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, градус1) - азимутальных углов - зенитных углов - углов установки отклонителя |
от 0 до 360 от 0 до 120 от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений азимутальных углов (при доверительной вероятности 0,97), при значении зенитного угла от 5 до 120°, градус |
±1,5 |
|
Пределы допускаемой абсолютной погрешности измерений зенитных углов (при доверительной вероятности 0,97), при значении угла установки отклонителя от 0 до 360°, градус |
±0,2 |
|
Пределы допускаемой абсолютной погрешности измерений углов установки отклонителя (при доверительной вероятности 0,97), при значении зенитного угла от 5 до 120°, градус |
±1,5 |
|
1) - Здесь и далее по тексту: градус - единицы измерений плоского угла. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от модуля постоянного тока, В |
от 15 до 26 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от +20 до +120 90 |
|
Габаритные размеры, мм, не более: - длина - диаметр |
835 48 |
|
Масса, кг, не более: |
1,9 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
2000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователи углов измерительные (модули инклинометров) |
МИ-ДОЗ |
1 шт. |
|
Кожух защитный |
- |
1 шт. |
|
Заглушка |
АПС-Г 00.009 КП |
2 шт. |
|
Кольцо уплотнительное ГОСТ 9833-73 |
038-042-30-2-2 |
1 шт. |
|
Руководство по эксплуатации |
416722-505-66172412-21 РЭ |
1 экз. |
|
Паспорт |
ПС 416722-507-66172412-21 |
1 экз. |
|
Методика поверки |
- |
По заказу |
Сведения о методах измерений
приведены в разделе 3 «Работа МИ-ДОЗ» «Преобразователь углов измерительный (модуль инклинометра) МИ-ДОЗ. Руководство по эксплуатации».
Нормативные документы
Государственной поверочной схемы для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. № 2482;
«Преобразователь углов измерительный (модуль инклинометра) МИ-ДОЗ Технические условия» ТУ 26.51.12-013-66172412-2024.
