Машины испытательные гидравлические Wance HM
| Номер в ГРСИ РФ: | 97727-26 |
|---|---|
| Производитель / заявитель: | Фирма "Shenzhen WANCE Testing Machine Co., Ltd.", Китай |
Машины испытательные гидравлические Wance HM (далее по тексту - машины) предназначены для измерений значений силы и перемещения штока гидроцилиндра при проведении испытаний образцов и изделий на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97727-26 | |||||||||||||||||||||
| Действует | по 16.02.2031 | |||||||||||||||||||||
| Наименование | Машины испытательные гидравлические | |||||||||||||||||||||
| Модель | Wance HM | |||||||||||||||||||||
| Модификации |
Wance HM SHT5206 Wance HM SHT5206-1 Wance HM SHT5206P Wance HM SHT5126P Wance HM SHT5126P EXT Wance HM SHT5156P Wance HM SHT5156P EXT Wance HM SHT206 Wance HM SHT156 Wance HM HDT254B Wance HM HDT504B Wance HM HDT105B Wance HM HDT255B Wance HM HDT505B Wance HM HDT503A Wance HM HDT104A Wance HM HDT254A Wance HM HDT254A-2С Wance HM HDT254A-S Wance HM HDT504A Wance HM HDT504A-2С Wance HM HDT504A-S Wance HM HDT105A Wance HM HDT105A-2С Wance HM HDT105A-S Wance HM HDT255A Wance HM HDT255A-2С Wance HM HDT255A-S Wance HM HDT505A Wance HM HDT505A-2С Wance HM HDT106A Wance HM HDT156А Wance HM HDT156AR Wance HM HDT206A Wance HM HCT605 Wance HM HCT605-1 Wance HM HCT605-C Wance HM HCT605-C-1 Wance HM HCT605-U Wance HM HCT106 Wance HM HCT106-1 Wance HM HCT106-C Wance HM HCT106-C-1 Wance HM HCT106-С-15 Wance HM HCT106-U Wance HM HCT206 Wance HM HCT206-1 Wance HM HCT206-C Wance HM HCT206-C-1 Wance HM HCT206-U Wance HM HCT306 Wance HM HCT306-1 Wance HM HCT306-C Wance HM HCT306-C-1 Wance HM HCT306-U Wance HM HBT505 Wance HM HBT605 Wance HM HBT605-1 Wance HM HBT106 Wance HM HBT106-1 Wance HM HBT106-15 Wance HM HBT206 Wance HM HBT206-1 Wance HM HBT306A Wance HM CTM305D |
|||||||||||||||||||||
| Приказы |
№268 от
16.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ebc535f9-85fe-9313-a52d-cfa5dfb365b4 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Shenzhen Wance Testing Machine Co., Ltd., КИТАЙ, Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202519 Государственная система обеспечения единства измерений. Машины испытательные гидравлические Wance HM. Методика поверки.
(с 16.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97727-26: Описание типа
2026-97727-26.pdf
|
Скачать | 513.1 КБ | |
|
97727-26: Методика поверки
МП-ОТГ-202519
2026-mp97727-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Машины испытательные гидравлические Wance HM (далее по тексту - машины) предназначены для измерений значений силы и перемещения штока гидроцилиндра при проведении испытаний образцов и изделий на растяжение, сжатие и изгиб.
Описание
Принцип действия машин основан на преобразовании электрической энергии серво-гидравлическим приводом в линейное перемещение штока гидроцилиндра при проведении механических испытаний образцов и изделий при одновременном измерении значения приложенной силы, перемещения, деформации. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Нагрузка формируется гидравлическим приводом при перемещении штока гидроцилиндра. Тип прилагаемой нагрузки может быть статическим или динамическим (переменно нагружаемым, знакопеременным нагружением). Перемещение штока гидроцилиндра измеряется преобразователем линейных перемещений. Измеряемые параметры фиксируются и обрабатываются управляющим контроллером в постоянном обмене информации с персональным компьютером (ПК) и выводятся на экран монитора. Положение штока гидроцилиндра измеряется путем применения магнитострикционных датчиков перемещения, смонтированных внутри корпуса гидроцилиндра или снаружи с независимым корпусом с заделкой к подвижной и не подвижной частям для измерения разницы в перемещении, а также фотоэлектрическими энкодерами с закрытым корпусом, закрепленным к раме и тросиковым приводом с заделкой на подвижный захват. Значение измеренного перемещения штока гидроцилиндра выводится на устройство цифровой индикации.
Конструктивно машины состоят из силозадающего модуля, гидравлической станции с серво-управлением, приспособлений для испытаний, системы измерения и управления с ПК.
Силозадающий модуль представляет собой систему колон, захватов, гидроцилиндра и поршня, установленные в жесткую раму, неподвижной и подвижной траверсами и предназначен для деформирования и разрушения испытываемых образцов с использованием специальной оснастки.
Приспособления для испытаний представляют собой плиты сжатия, раздвижные опоры, изгибающую оправку, захваты клиновые, захваты тисочные, механические захваты с закреплением под паз (Т-образный, I-образный), креплением болтового соединения, креплением арматурного соединения или специализированные захваты под расположение деталей (узлов).
Система измерения и управления состоит из пульта ручного управления (панели управления), управляющего контроллера, оптического устройства цифровой индикации и ПК с установленным пользовательским программным обеспечением.
Машины выпускаются в следующих модификациях: Wance HM SHT5206, Wance HM SHT5206-1, Wance HM SHT5206P, Wance HM SHT5126P, Wance HM SHT5126P EXT, Wance HM SHT5156P, Wance HM SHT5156P EXT, Wance HM SHT206, Wance HM SHT156, Wance HM HDT254B, Wance HM HDT504B, Wance HM HDT105B, Wance HM HDT255B, Wance HM HDT505B, Wance HM HDT503A, Wance HM HDT104A, Wance HM HDT254A, Wance HM HDT254A-2C, Wance HM HDT254A-S, Wance HM HDT504A, Wance HM HDT504A-2C, Wance HM HDT504A-S, Wance HM HDT105A, Wance HM HDT105A-2C, Wance HM HDT105A-S, Wance HM HDT255A, Wance HM HDT255A-2C, Wance HM HDT255A-S, Wance HM HDT505A, Wance HM HDT505A-2C, Wance HM HDT106A, Wance HM HDT156A, Wance HM HDT156AR, Wance HM HDT206A, Wance HM HCT605, Wance HM HCT605-1, Wance HM HCT605-C, Wance HM HCT605-C-1, Wance HM HCT605-U, Wance HM HCT106, Wance HM HCT106-1, Wance HM HCT106-C, Wance HM HCT106-C-1, Wance HM HCT106-C-15, Wance HM HCT106-U, Wance HM HCT206, Wance HM HCT206-1, Wance HM HCT206-C, Wance HM HCT206-C-1, Wance HM HCT206-U, Wance HM HCT306, Wance HM HCT306-1, Wance HM HCT306-C, Wance HM HCT306-C-1, Wance HM HCT306-U, Wance HM HBT505, Wance HM HBT605, Wance HM HBT605-1, Wance HM HBT106, Wance HM HBT106-1, Wance HM HBT106-15, Wance HM HBT206, Wance HM HBT206-1, Wance HM HBT306A, Wance HM CTM305D, которые отличаются метрологическими и техническими характеристиками, типом управления, захватами, количеством рабочих зон, конструкцией рам, наличием и количеством силовых колон.
Для машин с одной рабочей зоной, перемещение активного захвата осуществляется путем гидроцилиндра реверсивного перемещения. Для машин с двумя рабочими зонами предусмотрена регулировка высоты рабочей зоны для испытаний на сжатие и растяжение по средствам вращения пары шарико-винтовой передачи, управляемого независимым электродвигателем с системой синхронизации, который обеспечивает перемещение подвижной траверсы. Для машин модификаций Wance HM HDT254B, Wance HM HDT504B, Wance HM HDT105B, Wance HM HDT255B, Wance HM HDT505B, Wance HM HDT503A, Wance HM HDT104A, Wance HM HDT254A, Wance HM HDT254A-2C, Wance HM HDT254A-S, Wance HM HDT504A, Wance HM HDT504A-2C, Wance HM HDT504A-S, Wance HM HDT105A, Wance HM HDT105A-2C, Wance HM HDT105A-S, Wance HM HDT255A, Wance HM HDT255A-2C, Wance HM HDT255A-S, Wance HM HDT505A, Wance HM HDT505A-2C, Wance HM HDT106A предусмотрен дополнительный гидравлический привод верхней траверсы, использующийся в технологических целях для изменения высоты рабочего пространства.
Установка и закрепление образца осуществляется в захватах различного типа (гидравлические, механические, резьбовые, со специализированными пазами и т.д.), плитах для сжатия, оснастке на трех или четырехточечный изгиб, в зависимости от решаемой задачи.
Машины могут быть укомплектованы измерителями линейных перемещений (деформаций), термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Пломбирование машин от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом печати на маркировочную табличку, расположенную на тыльной стороне корпуса машины.

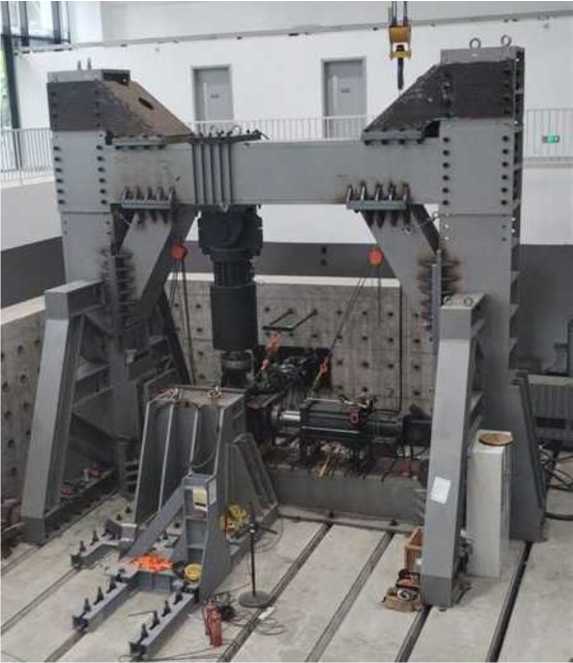

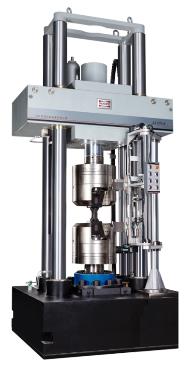

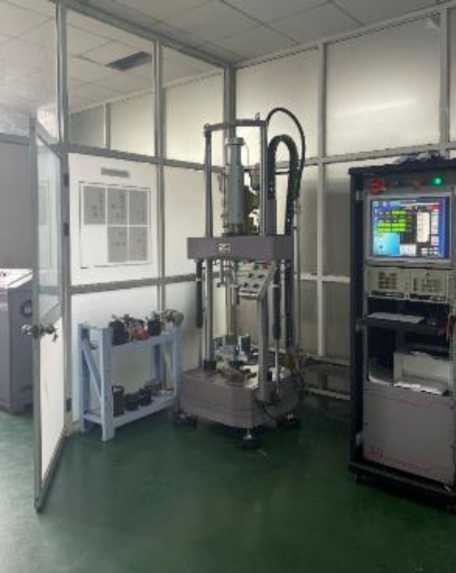

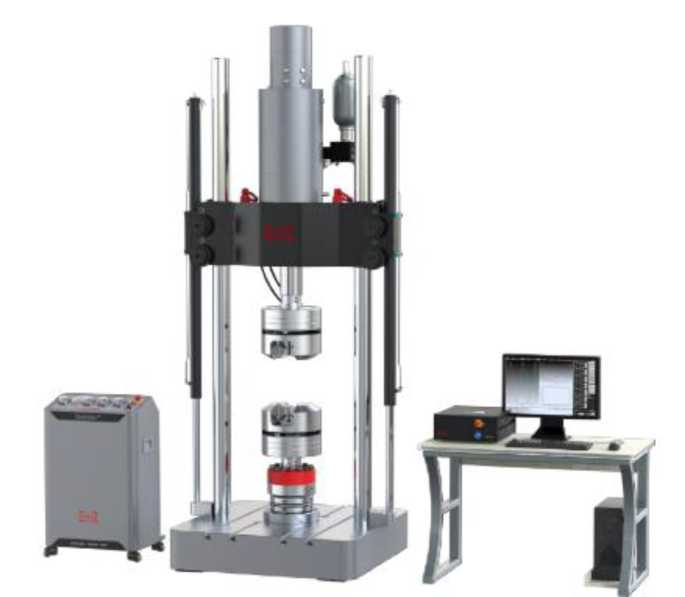

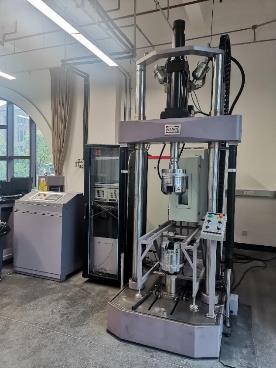

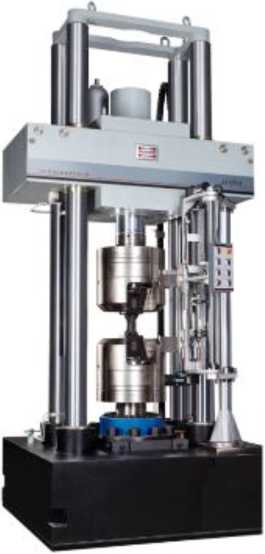

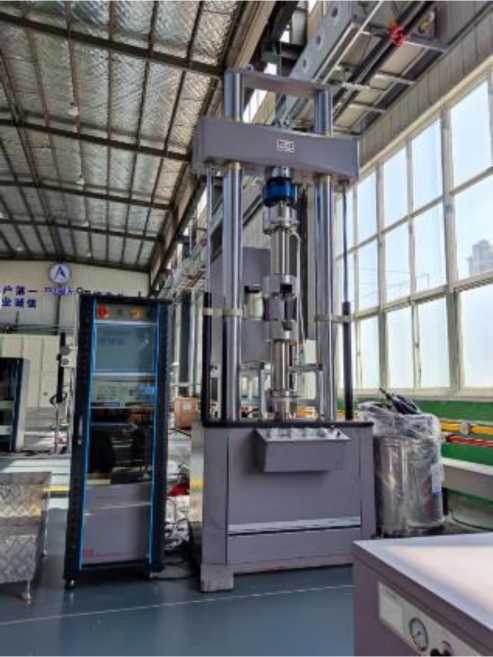

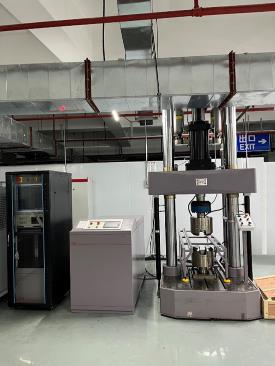

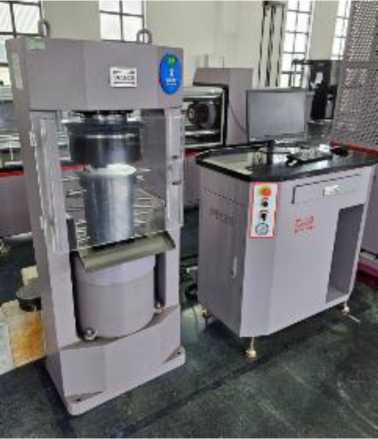

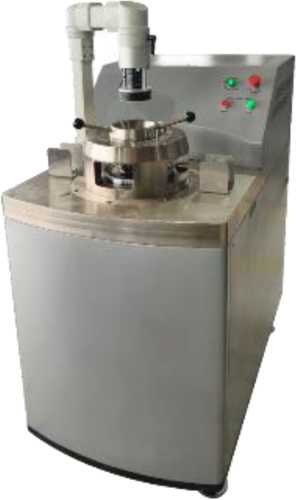

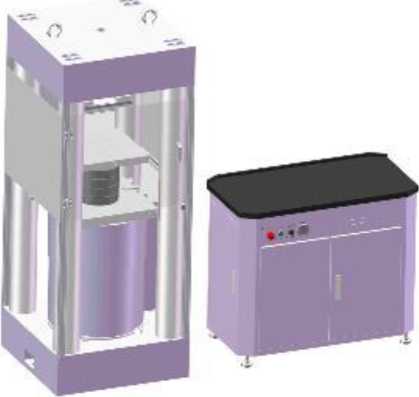

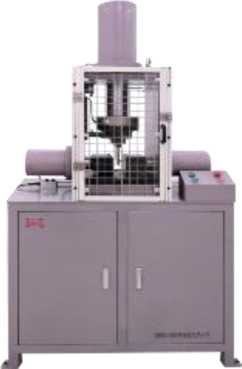

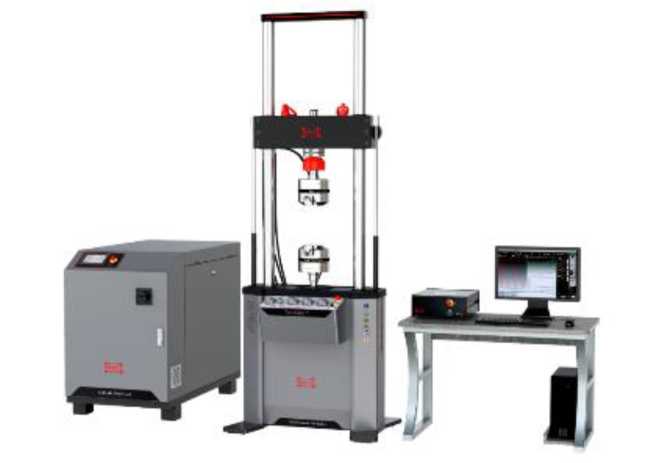

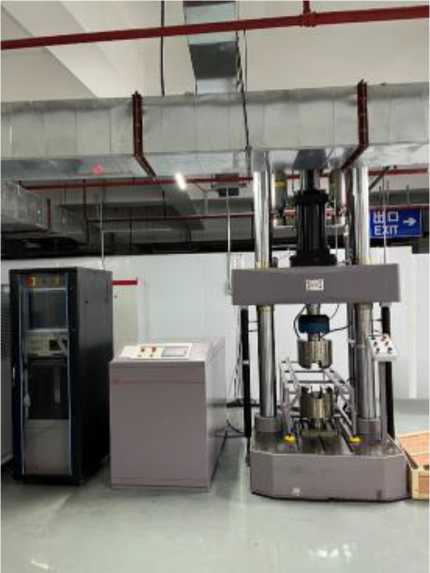

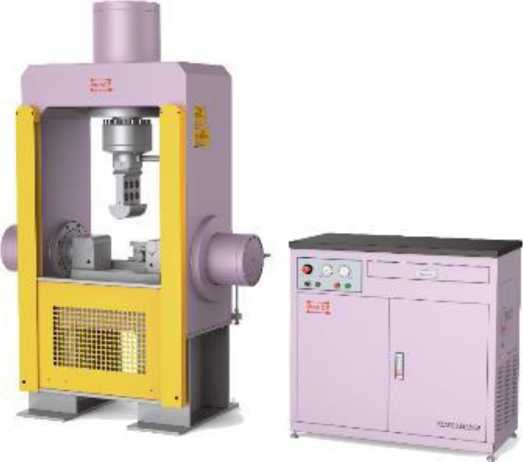

Фотографии общего вида машин представлены на рисунках 1 - 19. Общий вид маркировочной таблички с обозначением места нанесения заводского номера представлен на рисунке 20.

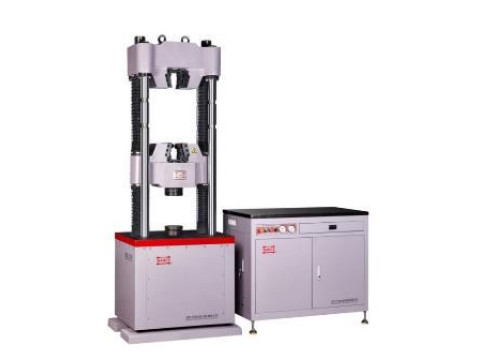

Рисунок 1 - Общий вид машин модификации Wance HM SHT206, Wance HM SHT156

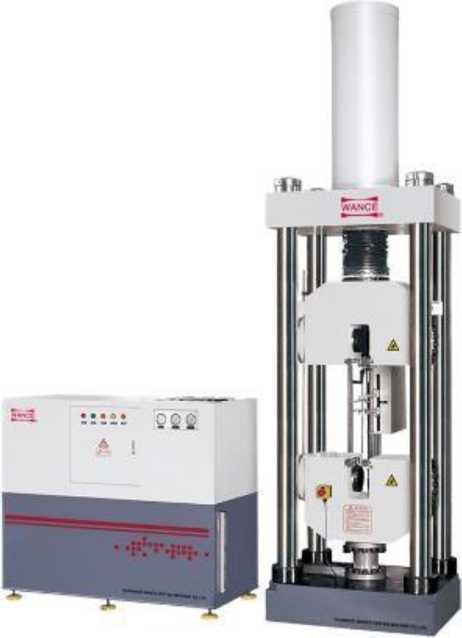

Рисунок 2 - Общий вид машин модификаций Wance HM SHT5206, Wance HM SHT5206-1, Wance HM SHT5206P, Wance HM SHT5126P, Wance HM SHT5156P, Wance HM SHT5126P EXT, Wance HM SHT5156P EXT
Рисунок 3 - Общий вид машин модификаций Wance HM HDT254B, Wance HM HDT504B, Wance HM HDT105B
Рисунок 4 - Общий вид машин модификаций Wance HM HDT255B, Wance HM HDT505B

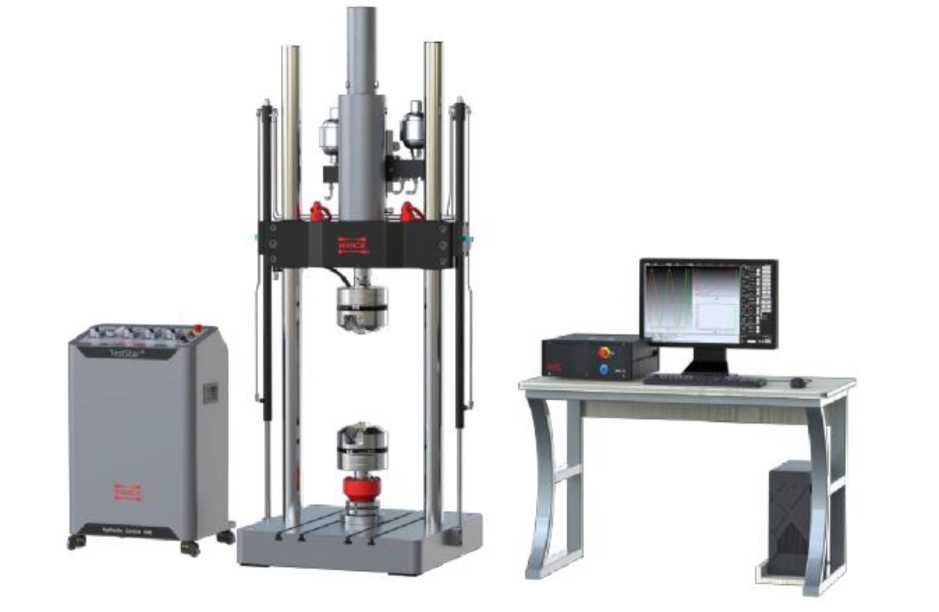

Рисунок 5 - Общий вид машин модификаций Wance HM HDT503A, Wance HM HDT104A, Wance HM HDT254A

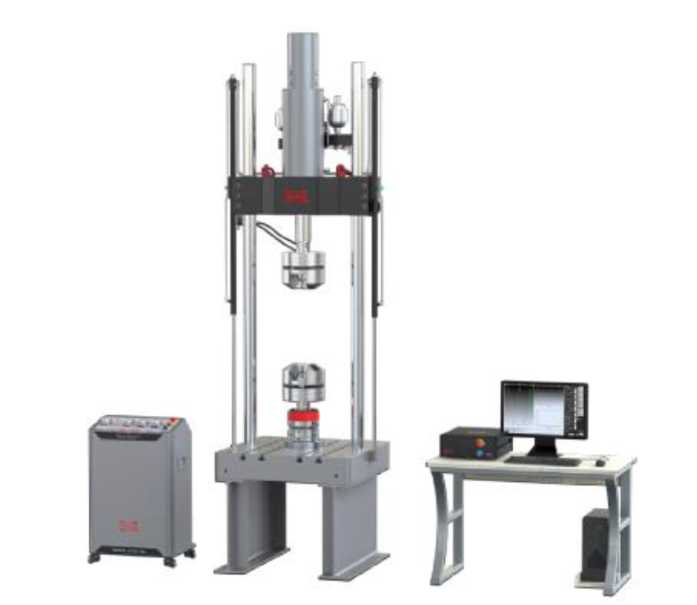

Рисунок 6 - Общий вид машин модификаций Wance HM HDT254A-2C, Wance HM HDT504A-2C, Wance HM HDT105A-2C, Wance HM HDT255A-2C
Рисунок 7 - Общий вид машин модификаций Wance HM HDT254A-S, Wance HM HDT504A-S, Wance HM HDT105A-S, Wance HM HDT255A-S
Рисунок 8 - Общий вид машин модификаций Wance HM HDT504A, Wance HM HDT105A

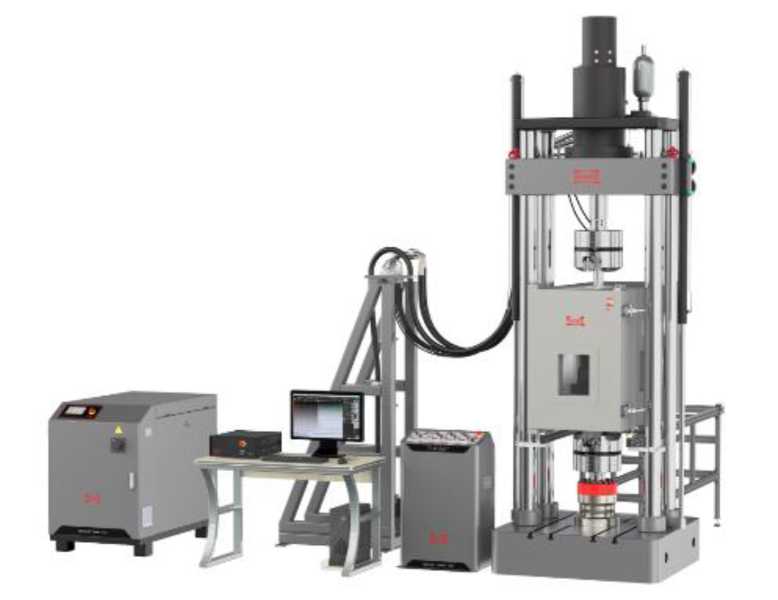

Рисунок 9 - Общий вид машин модификации Wance HM HDT255A
Рисунок 10 - Общий вид машин модификаций Wance HM HDT505A, Wance HM HDT106A
Рисунок 11 - Общий вид машин модификации Wance HM HDT505A-2C
Рисунок 12 - Общий вид машин модификации Wance HM HDT156AR
Рисунок 13 - Общий вид машин модификаций Wance HM HDT156A, Wance HM HDT206A

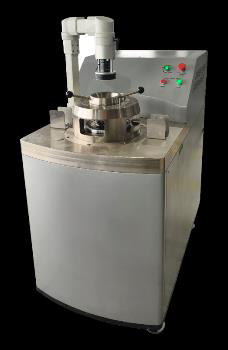

Рисунок 14 - Общий вид машин модификации Wance HM CTM305D
Рисунок 15 - Общий вид машин модификаций Wance HM HBT505
Рисунок 16 - Общий вид машин модификаций Wance HM HBT605, Wance HM HBT605-1, Wance HM HBT106, Wance HM HBT106-1, Wance HM HBT106-15, Wance HM HBT206, Wance HM HBT206-1, Wance HM HBT306A
Рисунок 17 - Общий вид машин модификаций Wance HM HCT605-C, Wance HM HCT106-C, Wance HM HCT206-C, Wance HM HCT306-C, Wance HM HCT605-C-1,
Wance HM HCT106-C-1, Wance HM HCT106-C-15, Wance HM HCT206-C-1,
Wance HM HCT306-C-1
Рисунок 18 - Общий вид машин модификаций Wance HM HCT605, Wance HM HCT605-1, Wance HM HCT106, Wance HM HCT106-1, Wance HM HCT206, Wance HM HCT206-1, Wance HM HCT306, Wance HM HCT306-1

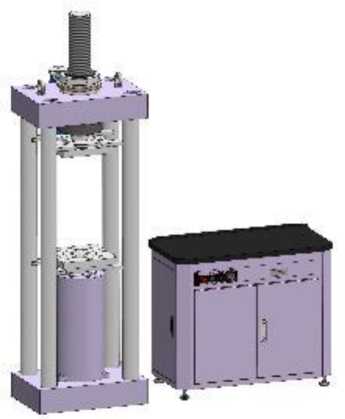

Рисунок 19 - Общий вид машин модификаций Wance HM HCT605-U, Wance HM HCT106-U, Wance HM HCT206-U, Wance HM HCT306-U

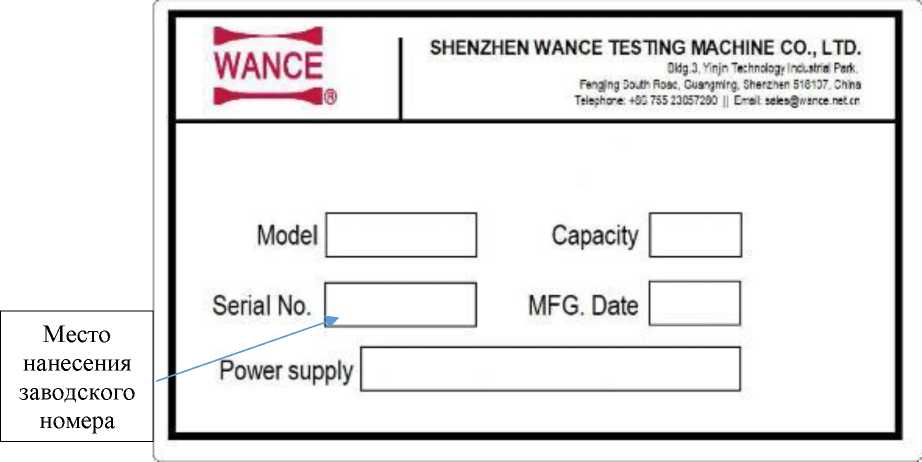

Рисунок 20 - Общий вид маркировочной таблички с обозначением места нанесения заводского номера
Программное обеспечение
Программное обеспечение позволяет:
- визуализировать и определять текущие и максимальные значения нагрузки и деформации, перемещения активного захвата, поступающие с датчиков, в режиме реального времени на дисплее;
- строить графики испытаний в режиме реального времени;
- редактировать параметры графиков испытания;
- управлять процессом нагружения, скоростью перемещения штока гидроцилиндра во время испытания с ПК;
- математически обрабатывать данные;
- переводить данные в различные форматы;
- автоматически сохранять результаты группы образцов испытаний;
- печатать результаты испытаний;
- экспортировать результаты испытаний;
- автоматически рассчитывать механические характеристики образцов по выбранной методике;
- автоматически отключать работу при превышении максимально допустимой нагрузки.
Влияние программного обеспечения на метрологические характеристики машин учтено при нормировании метрологических характеристик.
У ровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestPilot |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.Х.ХХХ* |
|
Цифровой идентификатор ПО |
- |
|
* Х - не относится к метрологически значимой части ПО и принимает значения от 1 до 999. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений силы (нагрузки), кН |
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
Диапазон измерений перемещения штока гидроцилиндра, мм |
Пределы допускаемой абсолютной погрешности измерений перемещений штока гидроцилиндра |
Пределы допускаемой относительной погрешности измерений перемещений штока гидроцилиндра | ||
|
диапазон, мм |
значение, мкм |
диапазон, мм |
значение, % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Wance HM SHT5206 |
от 20 до 2000 |
±0,5 |
от 0 до 1600 |
от 0 до 26 включ. |
±130 |
св. 26 до 1600 включ. |
±0,5 |
|
Wance HM SHT5206-1 |
от 20 до 2000 |
±1,0 |
от 0 до 1600 |
от 0 до 26 включ. |
±130 |
св. 26 до 1600 включ. |
±0,5 |
|
Wance HM SHT5206P |
от 20 до 2000 |
±0,5 |
от 0 до 800 |
от 0 до 26 включ. |
±130 |
св. 26 до 800 включ. |
±0,5 |
|
Wance HM SHT5126P |
от 12 до 1200 |
±0,5 |
от 0 до 800 |
от 0 до 26 включ. |
±130 |
св. 26 до 800 включ. |
±0,5 |
|
Wance HM SHT5126P EXT |
от 12 до 1200 |
±0,5 |
от 0 до 1600 |
от 0 до 26 включ. |
±130 |
св. 26 до 1600 включ. |
±0,5 |
|
Wance HM SHT5156P |
от 15 до 1500 |
±0,5 |
от 0 до 800 |
от 0 до 26 включ. |
±130 |
св. 26 до 1600 включ. |
±0,5 |
|
Wance HM SHT5156P EXT |
от 15 до 1500 |
±0,5 |
от 0 до 1600 |
от 0 до 26 включ. |
±130 |
св. 26 до 1600 включ. |
±0,5 |
|
Wance HM SHT206 |
от 20 до 2000 |
±0,5 |
от 0 до 250 |
от 0 до 26 включ. |
±130 |
св. 26 до 250 включ. |
±0,5 |
|
Wance HM SHT156 |
от 20 до 1500 |
±0,5 |
от 0 до 250 |
от 0 до 26 включ. |
±130 |
св. 26 до 250 включ. |
±0,5 |
|
Wance HM HDT254B |
от 0,5 до 25 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT504B |
от 1 до 50 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT105B |
от 2 до 100 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT255B |
от 5 до 250 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT505B |
от 10 до 500 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT503A |
от 0,1 до 5 |
±0,5 |
от 0 до 100 |
от 0 до 10 включ. |
±50 |
св. 10 до 100 включ. |
±0,5 |
|
Wance HM HDT104A |
от 0,2 до 10 |
±0,5 |
от 0 до 100 |
от 0 до 10 включ. |
±50 |
св. 10 до 100 включ. |
±0,5 |
|
Wance HM HDT254A |
от 0,5 до 25 |
±0,5 |
от 0 до 100 |
от 0 до 10 включ. |
±50 |
св. 10 до 100 включ. |
±0,5 |
|
Wance HM HDT254A-2C |
от 0,5 до 25 |
±0,5 |
от 0 до 100 |
от 0 до 10 включ. |
±50 |
св. 10 до 100 включ. |
±0,5 |
|
Wance HM HDT254A-S |
от 0,5 до 25 |
±0,5 |
от 0 до 100 |
от 0 до 10 включ. |
±50 |
св. 10 до 100 включ. |
±0,5 |
|
Wance HM HDT504A |
от 1 до 50 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT5O4A-2C |
от 1 до 50 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT504A-S |
от 1 до 50 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT105A |
от 2 до 100 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT1O5A-2C |
от 2 до 100 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT105A-S |
от 2 до 100 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT255A |
от 5 до 250 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Wance HM HDT255A-2C |
от 5 до 250 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT255A-S |
от 5 до 250 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT505A |
от 10 до 500 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT505A-2C |
от 10 до 500 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT106A |
от 20 до 1000 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT156A |
от 30 до 1500 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HDT156AR |
от 30 до 1500 |
±0,5 |
от 0 до 300 |
от 0 до 10 включ. |
±50 |
св. 10 до 300 включ. |
±0,5 |
|
Wance HM HDT206A |
от 40 до 2000 |
±0,5 |
от 0 до 150 |
от 0 до 10 включ. |
±50 |
св. 10 до 150 включ. |
±0,5 |
|
Wance HM HCT605 |
от 6 до 600 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT605-1 |
от 6 до 600 |
±1,0 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT605-C |
от 6 до 600 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT605-C-1 |
от 6 до 600 |
±1,0 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT605-U |
от 6 до 600 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT106 |
от 10 до 1000 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT106-1 |
от 10 до 1000 |
±1,0 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT106-C |
от 10 до 1000 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT106-C-1 |
от 10 до 1000 |
±1,0 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT106-C-15 |
от 10 до 1000 |
±1,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT106-U |
от 10 до 1000 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT206 |
от 20 до 2000 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT206-1 |
от 20 до 2000 |
±1,0 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT206-C |
от 20 до 2000 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT206-C-1 |
от 20 до 2000 |
±1,0 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT206-U |
от 20 до 2000 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT306 |
от 30 до 2000 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT306-1 |
от 30 до 2000 |
±1,0 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT306-C |
от 30 до 2000 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT306-C-1 |
от 30 до 2000 |
±1,0 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HCT306-U |
от 30 до 2000 |
±0,5 |
от 0 до 300 |
от 0 до 26 включ. |
±130 |
св. 26 до 300 включ. |
±0,5 |
|
Wance HM HBT505 |
от 5 до 500 |
±1,0 |
от 0 до 200 |
от 0 до 26 включ. |
±130 |
св. 26 до 200 включ. |
±0,5 |
|
Wance HM HBT605 |
от 6 до 600 |
±0,5 |
от 0 до 500 |
от 0 до 26 включ. |
±130 |
св. 26 до 500 включ. |
±0,5 |
|
Wance HM HBT605-1 |
от 6 до 600 |
±1,0 |
от 0 до 500 |
от 0 до 26 включ. |
±130 |
св. 26 до 500 включ. |
±0,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Wance HM HBT106 |
от 10 до 1000 |
±0,5 |
от 0 до 345 |
от 0 до 26 включ. |
±130 |
св. 26 до 345 включ. |
±0,5 |
|
Wance HM HBT106-1 |
от 10 до 1000 |
±1,0 |
от 0 до 345 |
от 0 до 26 включ. |
±130 |
св. 26 до 345 включ. |
±0,5 |
|
Wance HM HBT106-15 |
от 10 до 1000 |
±1,5 |
от 0 до 345 |
от 0 до 26 включ. |
±130 |
св. 26 до 345 включ. |
±0,5 |
|
Wance HM HBT206 |
от 20 до 2000 |
±0,5 |
от 0 до 350 |
от 0 до 26 включ. |
±130 |
св. 26 до 350 включ. |
±0,5 |
|
Wance HM HBT206-1 |
от 20 до 2000 |
±1,0 |
от 0 до 350 |
от 0 до 26 включ. |
±130 |
св. 26 до 350 включ. |
±0,5 |
|
Wance HM HBT306A |
от 60 до 2000 |
±1,0 |
от 0 до 500 |
от 0 до 26 включ. |
±130 |
св. 26 до 500 включ. |
±0,5 |
|
Wance HM CTM305D |
от 10 до 300 |
±5,0 |
от 0 до 80 |
от 0 до 2 включ. |
±10 |
св. 2 до 80 включ. |
±0,5 |
Таблица 3 - Метрологические характеристики измерителей линейных перемещений (деформаций)
|
Модификация измерителя линейных перемещений (деформаций) |
Диапазон измерений перемещения (деформации), мм |
Пределы допускаемой абсолютной погрешности измерений перемещения (деформации) |
Пределы допускаемой относительной погрешности измерений перемещения (деформации) | ||
|
диапазон, мм |
значение, мкм |
диапазон, мм |
значение, % | ||
|
MFL-800* |
от 0 до 790 |
от 0 до 0,3 включ. |
±1,5 |
св. 0,3 до 790,0 |
±0,5 |
|
MFL-500* |
от 0 до 490 |
св. 0,3 до 490,0 | |||
|
MFL-300* |
от 0 до 290 |
св. 0,3 до 290,0 | |||
|
3541-005M-070M-LT1 |
от -1 до 7 мм |
св. - 0,4 до 0,4 включ. |
±2,0 |
от -1,0 до -0,4 включ. и св. 0,4 до 7,0 |
±0,5 |
|
3541-010M-120M-LT1 |
от - 2 до 12 |
св. -0,8 до 0,8 включ. |
±4,0 |
от -2,0 до -0,8 включ. и св. 0,8 до 12,0 |
±0,5 |
|
3542-025M-100-LT2 |
от -2,5 до 25 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -2,5 до -0,3 включ. и св. 0,3 до 25,0 |
±0,5 |
|
3542-050M-100-LT2 |
от -5,0 до 50 |
от -5,0 до -0,3 включ. и св. 0,3 до 50,0 | |||
* Для машин модификаций Wance HM SHT5206, Wance HM SHT5206-1, Wance HM SHT5206P, Wance HM SHT5126P, Wance HM SHT5126P EXP, Wance HM SHT5156P, Wance HM SHT5156P EXP, Wance HM SHT206, Wance HM SHT156.
Таблица 4 - Основные технические характеристики
|
Модификация |
Габаритные размеры (Высота*ШиринахДлина), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
|
Wance HM SHT5206 |
6300x1340x800 |
9100 |
|
Wance HM SHT5206-1 |
6300x1340x800 |
9100 |
|
Wance HM SHT5206P |
5000x1340x800 |
8600 |
|
Wance HM SHT5126P |
5000x1340x800 |
8600 |
|
Wance HM SHT5126P EXT |
6300x1340x800 |
8600 |
|
Wance HM SHT5156P |
5000x1340x800 |
8600 |
|
Wance HM SHT5156P EXT |
6300x1340x800 |
8600 |
|
Wance HM SHT206 |
3200x1400x1000 |
7500 |
|
Wance HM SHT156 |
3200x1400x1000 |
7500 |
|
Wance HM HDT254B |
3000x1500x1200 |
1000 |
|
Wance HM HDT504B |
3000x1500x1200 |
1000 |
|
Wance HM HDT105B |
3000x1500x1200 |
1000 |
|
Wance HM HDT255B |
3500x1500x1200 |
1250 |
|
Wance HM HDT505B |
4000x1500x1200 |
2200 |
|
Wance HM HDT503A |
2500x1200x1200 |
350 |
|
Wance HM HDT104A |
2500x1200x1200 |
370 |
|
Wance HM HDT254A |
2500x1200x1200 |
380 |
|
Wance HM HDT254A-2C |
2500x1200x1200 |
380 |
|
Wance HM HDT254A-S |
2500x1200x1200 |
380 |
|
Wance HM HDT504A |
3500x1500x1500 |
2300 |
|
Wance HM HDT504A-2C |
3500x1500x1500 |
2300 |
|
Wance HM HDT504A-S |
3500x1500x1500 |
2300 |
|
Wance HM HDT105A |
3500x1500x1500 |
2350 |
|
Wance HM HDT105A-2C |
3500x1500x1500 |
2350 |
|
Wance HM HDT105A-S |
3500x1500x1500 |
2350 |
|
Wance HM HDT255A |
3500x1500x1500 |
2400 |
|
Wance HM HDT255A-2C |
3500x1500x1500 |
2400 |
|
Wance HM HDT255A-S |
3500x1500x1500 |
2400 |
|
Wance HM HDT505A |
3500x1500x1500 |
5000 |
|
Wance HM HDT505A-2C |
3500x1500x1500 |
5000 |
|
Wance HM HDT106A |
3500x1500x1500 |
5400 |
|
Wance HM HDT156A |
2550x1500x1500 |
8000 |
|
Wance HM HDT156AR |
10000x8000x8000 |
8000 |
|
Wance HM HDT206A |
3500x1800x1800 |
8000 |
|
Wance HM HCT605 |
3000x1500x1500 |
1500 |
|
Wance HM HCT605-1 |
3000x1500x1500 |
1500 |
|
Wance HM HCT605-C |
3000x1500x1500 |
1500 |
|
Wance HM HCT605-C-1 |
3000x1500x1500 |
1500 |
|
Wance HM HCT605-U |
3000x1500x1500 |
1500 |
|
Wance HM HCT106 |
3000x1500x1500 |
2200 |
|
Wance HM HCT106-1 |
3000x1500x1500 |
2200 |
|
Wance HM HCT106-C |
3000x1500x1500 |
2200 |
|
Wance HM HCT106-C-1 |
3000x1500x1500 |
2200 |
|
Wance HM HCT106-C-15 |
3000x1500x1500 |
2200 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Wance HM HCT106-U |
3000x1500x1500 |
2200 |
|
Wance HM HCT206 |
3000x1500x1500 |
2200 |
|
Wance HM HCT206-1 |
3000x1500x1500 |
2200 |
|
Wance HM HCT206-C |
3000x1500x1500 |
2200 |
|
Wance HM HCT206-C-1 |
3000x1500x1500 |
2200 |
|
Wance HM HCT206-U |
3000x1500x1500 |
2200 |
|
Wance HM HCT306 |
3000x1500x1500 |
3000 |
|
Wance HM HCT306-1 |
3000x1500x1500 |
3000 |
|
Wance HM HCT306-C |
3000x1500x1500 |
3000 |
|
Wance HM HCT306-C-1 |
3000x1500x1500 |
3000 |
|
Wance HM HCT306-U |
3000x1500x1500 |
3000 |
|
Wance HM HBT505 |
2700x1500x1500 |
1300 |
|
Wance HM HBT605 |
2700x2500x1500 |
3000 |
|
Wance HM HBT605-1 |
2700x2500x1500 |
3000 |
|
Wance HM HBT106 |
2800x2500x1500 |
3000 |
|
Wance HM HBT106-1 |
2800x2500x1500 |
3000 |
|
Wance HM HBT106-15 |
2800x2500x1500 |
3000 |
|
Wance HM HBT206 |
2900x2500x1500 |
5000 |
|
Wance HM HBT206-1 |
2900x2500x1500 |
5000 |
|
Wance HM HBT3O6A |
3000x2500x1500 |
10000 |
|
Wance HM CTM305D |
1700x1700x900 |
1000 |
Таблица 5 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Базовая длина измерителя линейных перемещений (деформаций), мм, не более |
790 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре 25 °С, %, не более |
от +10 до +35 80 |
аблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная гидравлическая в составе: - силозадающий модуль; - гидравлическая станция с серво-управлением |
Wance HM1) |
1 шт. |
|
Пульт ручного управления |
- |
1 шт. 2) |
|
Измеритель линейных перемещений (деформаций) |
- |
1 шт.3) |
|
Термокриокамера |
- |
1 шт.3) |
|
Высокотемпературная печь |
- |
1 шт.3) |
|
Вакуумная камера |
- |
1 шт.3) |
|
Приспособления для испытаний образцов материалов и изделий |
- |
1 комплект |
|
Персональный компьютер с программным обеспечением |
- |
1 шт. |
|
Принтер |
- |
1 шт. 2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) Модификация в соответствии с заказом. 2) В зависимости от модификации и требований заказчика. 3) Опционально, в соответствии с требованиями заказчика. | ||
Сведения о методах измерений
приведены в разделе 7 «Испытание» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Стандарт предприятия «Машины испытательные гидравлические Wance HM».
Смотрите также
