Штангенрейсмасы INSIZE
| Номер в ГРСИ РФ: | 97729-26 |
|---|---|
| Категория: | Штангенрейсмасы |
| Производитель / заявитель: | Фирма "Insize Co., Ltd.", Китай |
Штангенрейсмасы INSIZE (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97729-26 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 16.02.2031 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Штангенрейсмасы | |||||||||||||||||||||||||||||||||||||||
| Модель | INSIZE | |||||||||||||||||||||||||||||||||||||||
| Модификации |
1146-20А 1146-20В 1146-20AWL 1146-20BWL 1150-300 1150-500 1150-600 1150-1000 1150-1500 1150-2000 1151-300А 1151-450А 1151-600А 1154-150 1154-150WL 1156-300 1156-600 1156-1000 1246-10 1250-300 1250-450 1250-600 1251-200 1251-300 1251-500 1251-1000 1251-1500 1251-2000 1253-150 1253-200 1351-300 1351-450 1351-600 на испытании представлены 1150-600A |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№268 от
16.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 41e4f11a-dbf0-ee74-f6bd-048a793074e4 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
INSIZE CO., LTD, КИТАЙ, 80 Xiangyang Road, Suzhou New District, 215009
Поверка
| Методика поверки / информация о поверке |
МП СГ-41-2025 Государственная система обеспечения единства измерений. Штангенрейсмасы INSIZE. Методика поверки.
(с 16.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97729-26: Описание типа
2026-97729-26.pdf
|
Скачать | 545.1 КБ | |
|
97729-26: Методика поверки
МП СГ-41-2025
2026-mp97729-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Штангенрейсмасы INSIZE (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Описание
Штангенрейсмасы изготавливаются следующих моделей:
- 1246, 1250, 1251, 1253 - с отсчетом по нониусу;
- 1351 - с отсчетом по круговой шкале;
- 1146, 1150, 1151, 1154, 1156 - с цифровым отсчетным устройством.
Принцип действия штангенрейсмасов моделей 1246, 1250, 1251, 1253 основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Принцип действия штангенрейсмасов модели 1351 основан на измерении линейных размеров методом непосредственной оценки по механическому счётчику и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса. Круговая шкала вращается посредством подвижного ободка.
Принцип действия штангенрейсмасов моделей 1146, 1150, 1151, 1154, 1156 основан на преобразовании линейного перемещения рамки штангенрейсмаса в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический дисплей цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству (варианты исполнений представлены на рисунке 17).
Штангенрейсмасы моделей 1246, 1250, 1251, 1253 состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, измерительной ножки, устройства микрометрической подачи или без него, стопорного винта. Отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Штангенрейсмасы модели 1351 состоят из основания, двух направляющих, закрепленных в основание, рамки с круговой шкалой и двойным механическим счетчиком, перемещающейся вдоль направляющих, маховика, измерительной ножки, стопорного винта. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.
Штангенрейсмасы моделей 1146, 1150, 1151, 1154, 1156 состоят из основания, штанги или двух направляющих, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги (направляющих), устройства микрометрической подачи или без него, маховика или без него, измерительной ножки, стопорного винта, источника питания. В конструкции штангенрейсмасов модели 1156 модификации 1156-1000 предусмотрена дополнительная вертикальная колонна-усилитель, расположенная за штангой. Отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Штангенрейсмасы модели 1146 изготавливаются в четырех модификациях: 1146-20А, 1146-20В, 1146-20AWL, 1146-20BWL, отличающиеся между собой метрологическими и техническими характеристиками.
Штангенрейсмасы модели 1150 изготавливаются в шести модификациях: 1150-300, 1150-500, 1150-600, 1150-1000, 1150-1500, 1150-2000, отличающиеся между собой метрологическими и техническими характеристиками.
Штангенрейсмасы модели 1151 изготавливаются в трех модификациях: 1151-300А, 1151-450А, 1151-600А, отличающиеся между собой метрологическими и техническими характеристиками.
Штангенрейсмасы модели 1154 изготавливаются в двух модификациях: 1154-150, 1154-150WL, отличающиеся между собой метрологическими и техническими характеристиками.
Штангенрейсмасы модели 1156 изготавливаются в трех модификациях: 1156-300, 1156600, 1156-1000, отличающиеся между собой метрологическими и техническими
характеристиками.
Штангенрейсмасы модели 1246 изготавливаются в одной модификации: 1246-10.
Штангенрейсмасы модели 1250 изготавливаются в трех модификациях: 1250-300, 1250450, 1250-600, отличающиеся между собой метрологическими и техническими
характеристиками.
Штангенрейсмасы модели 1251 изготавливаются в шести модификациях: 1251-200, 1251-300, 1251-500, 1251-1000, 1251-1500, 1251-2000, отличающиеся между собой метрологическими и техническими характеристиками.
Штангенрейсмасы модели 1253 изготавливаются в двух модификациях: 1253-150, 1253200, отличающиеся между собой метрологическими и техническими характеристиками.
Штангенрейсмасы модели 1351 изготавливаются в трех модификациях: 1351-300, 1351450, 1351-600, отличающиеся между собой метрологическими и техническими
характеристиками.
Модель штангенрейсмасов указана на лицевой или оборотной стороне штангенрейсмаса, и/или на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис».
Tn яп “ я я +MSIZ& я ПР Р я ЯР пп я р ПР~Р ЯРП пгпягЪр
Товарный знак г наносится на паспорт штангенрейсмасов типографским
методом, на футляр краской, методом отливки или лазерной маркировкой.
Заводской номер в формате цифрового обозначения наносится методом лазерной маркировки в местах, указанных на рисунке 18.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенрейсмасов указан на рисунках 1 - 16.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.

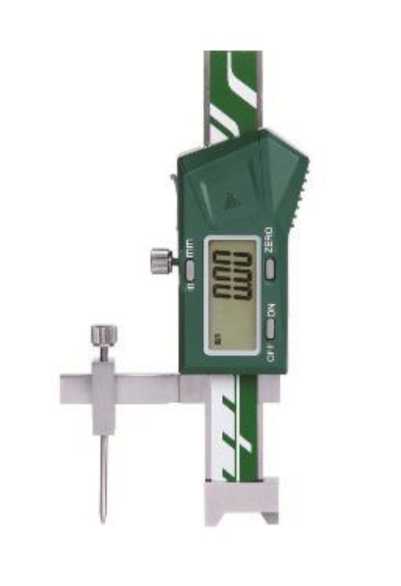

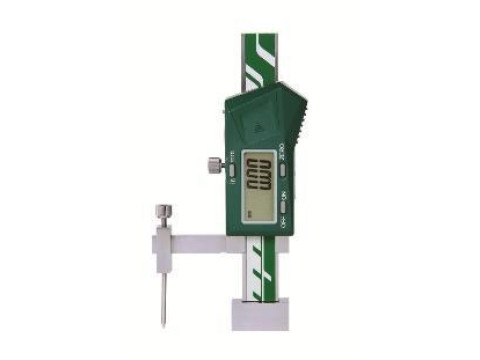

Рисунок 1 - Общий вид штангенрейсмасов модели 1146, модификаций 1146-20А, 1146-20AWL
Рисунок 2 - Общий вид штангенрейсмасов модели 1146, модификаций 1146-20В, 1146-20BWL

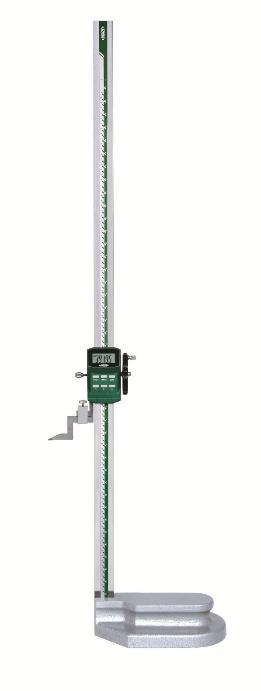

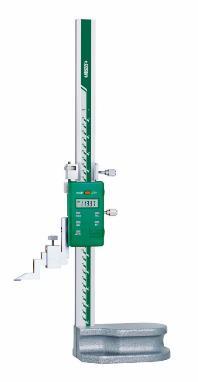

Рисунок 3 - Общий вид штангенрейсмасов модели 1150, модификация 1150-300

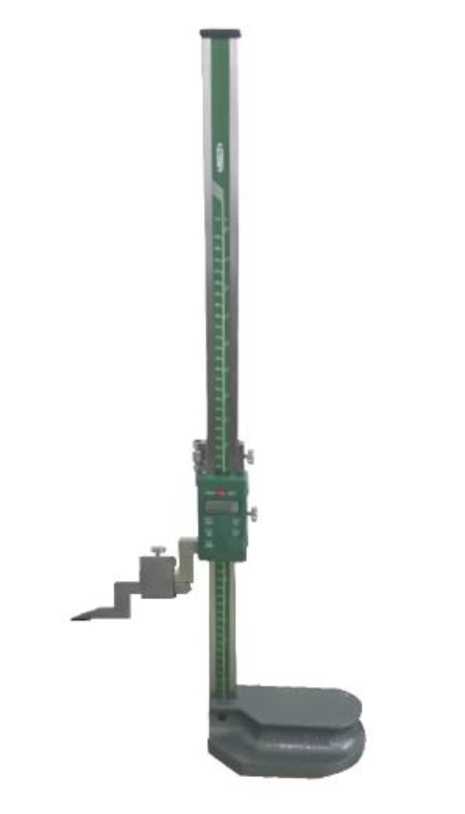

Рисунок 4 - Общий вид штангенрейсмасов модели 1150, модификаций 1150-500, 1150-600

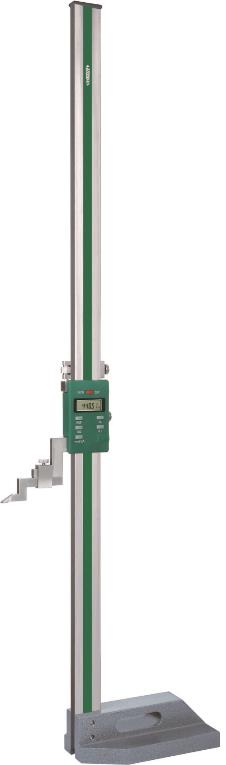

Рисунок 5 - Общий вид штангенрейсмасов модели 1150, модификаций 1150-1000

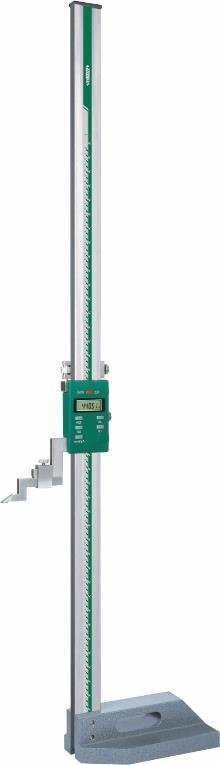

Рисунок 6 - Общий вид штангенрейсмасов модели 1150, модификаций 1150-1500, 1150-2000
Рисунок 7 - Общий вид штангенрейсмасов модели 1151, модификации 1151-300А, 1151-450А, 1151-600А
Рисунок 8 - Общий вид штангенрейсмасов модели 1154, модификаций 1154-150, 1154-
150WL

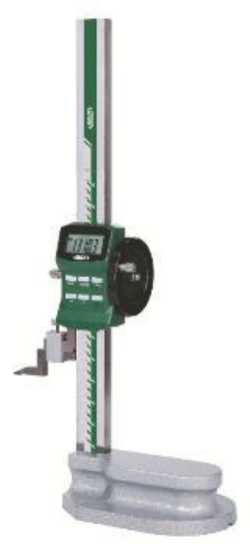

Рисунок 9 - Общий вид штангенрейсмасов модели 1156, модификации 1156-300, 1156-600
Рисунок 10 - Общий вид штангенрейсмасов модели 1156, модификации 1156-1000

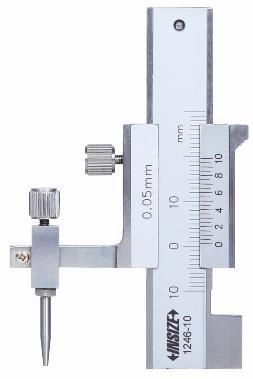

Рисунок 11 - Общий вид штангенрейсмасов модели 1246, модификации 1246-10

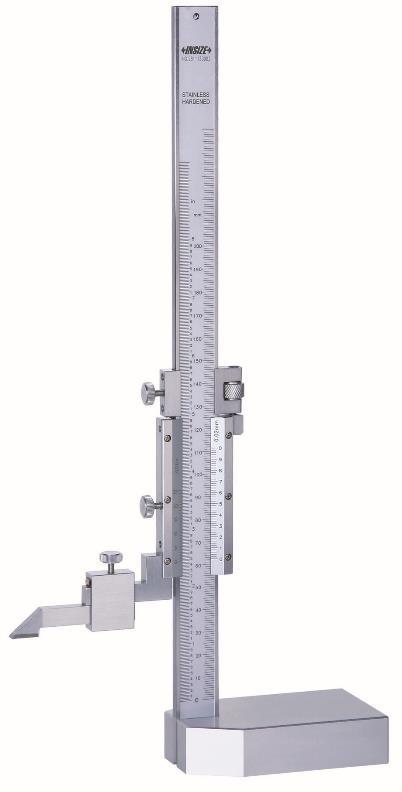

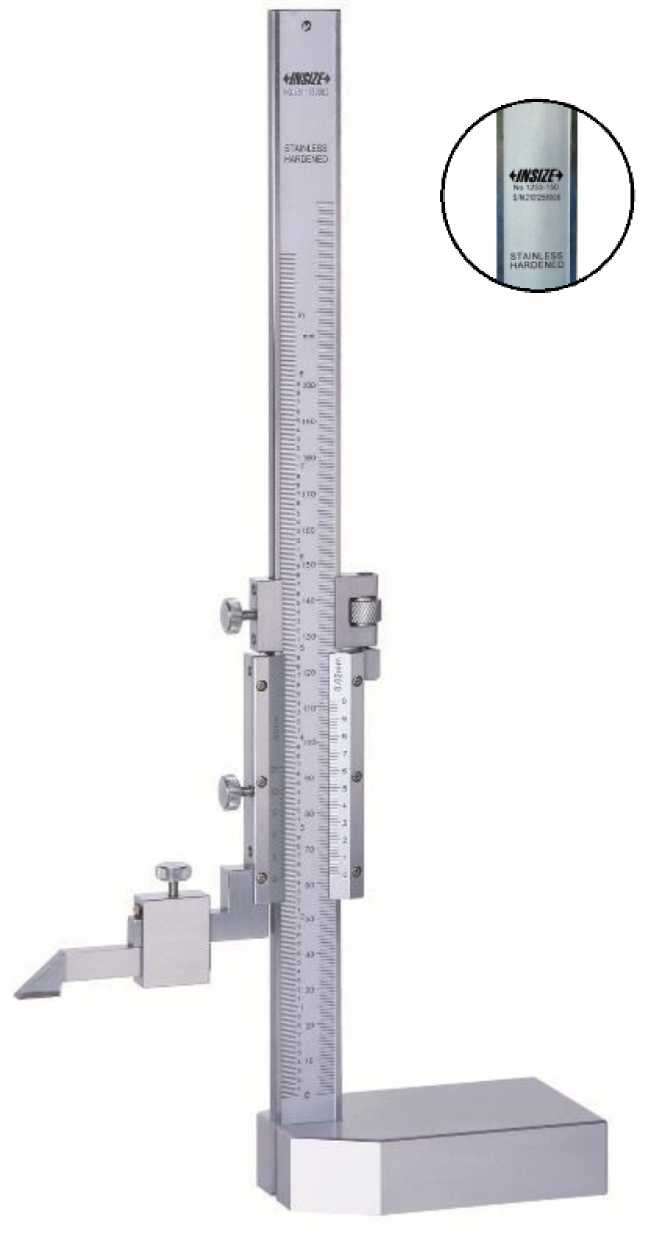

Рисунок 12 - Общий вид штангенрейсмасов модели 1250, модификации 1250-300, 1250-450, 1250-600

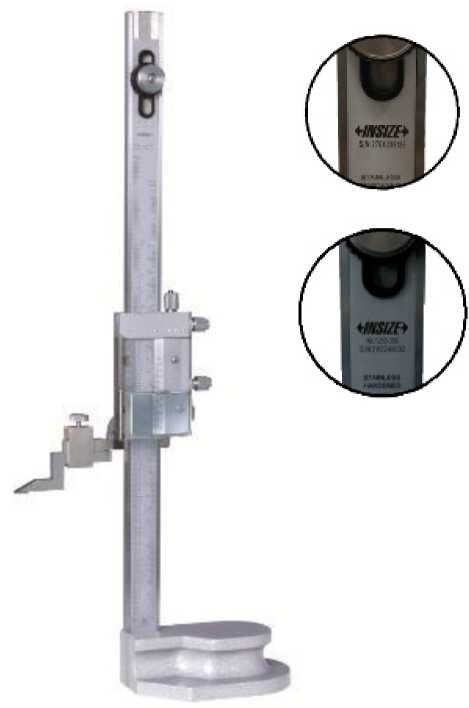

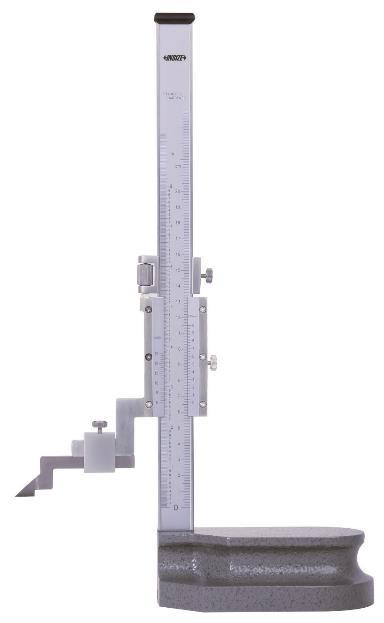

Рисунок 13 - Общий вид штангенрейсмасов модели 1251, модификации 1251-200, 1251-300, 1251-500

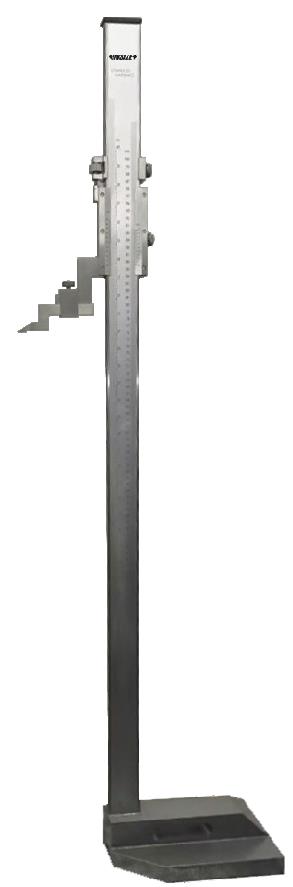

Рисунок 14 - Общий вид штангенрейсмасов модели 1251, модификации 1251-1000, 1251-1500, 1251-2000

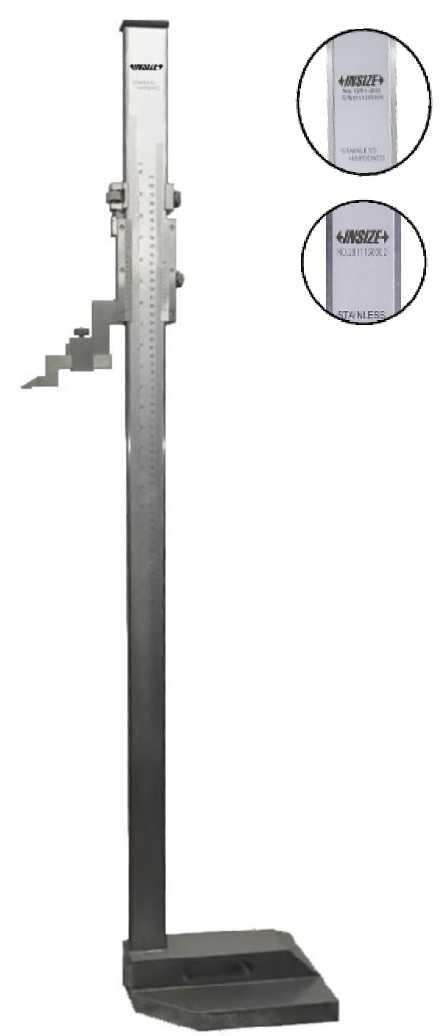

Рисунок 15 - Общий вид штангенрейсмасов модели 1253, модификаций 1253-150, 1253-200

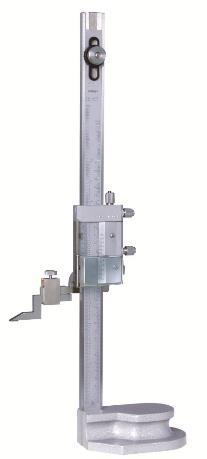

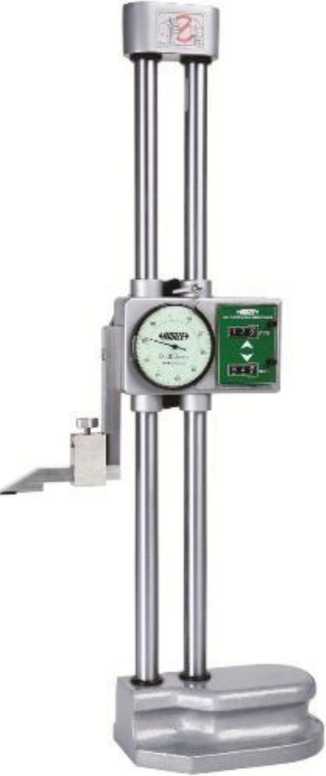

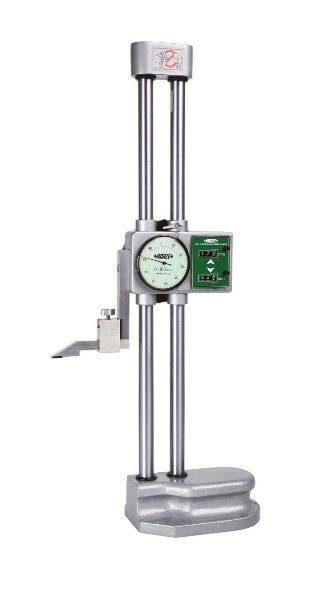

Рисунок 16 - Общий вид штангенрейсмасов модели 1351, модификации 1351-300, 1351-450, 1351-600

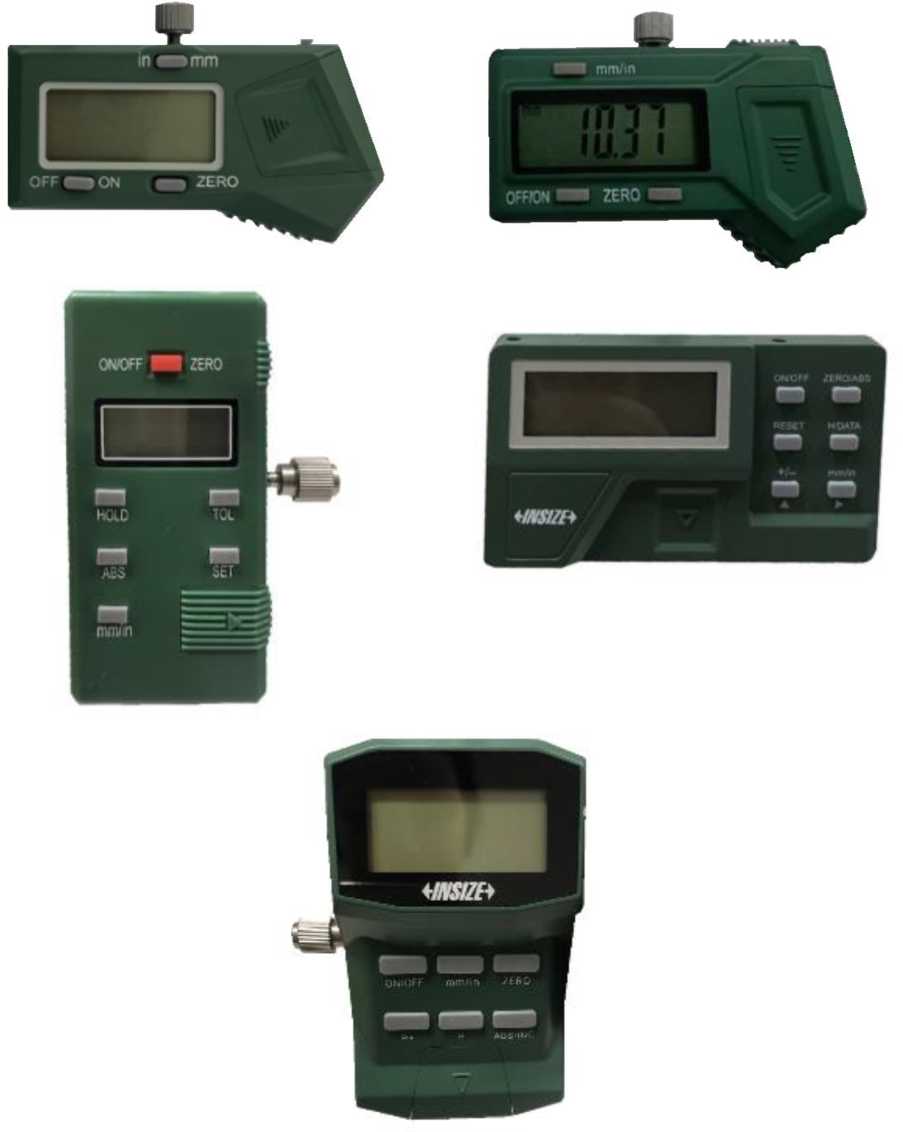

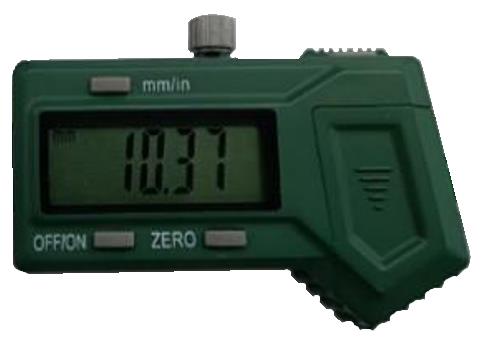

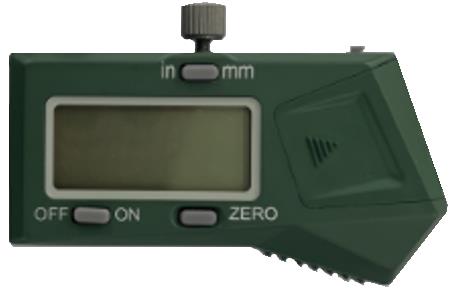

Рисунок 17 - Варианты исполнений цифрового отсчетного устройства

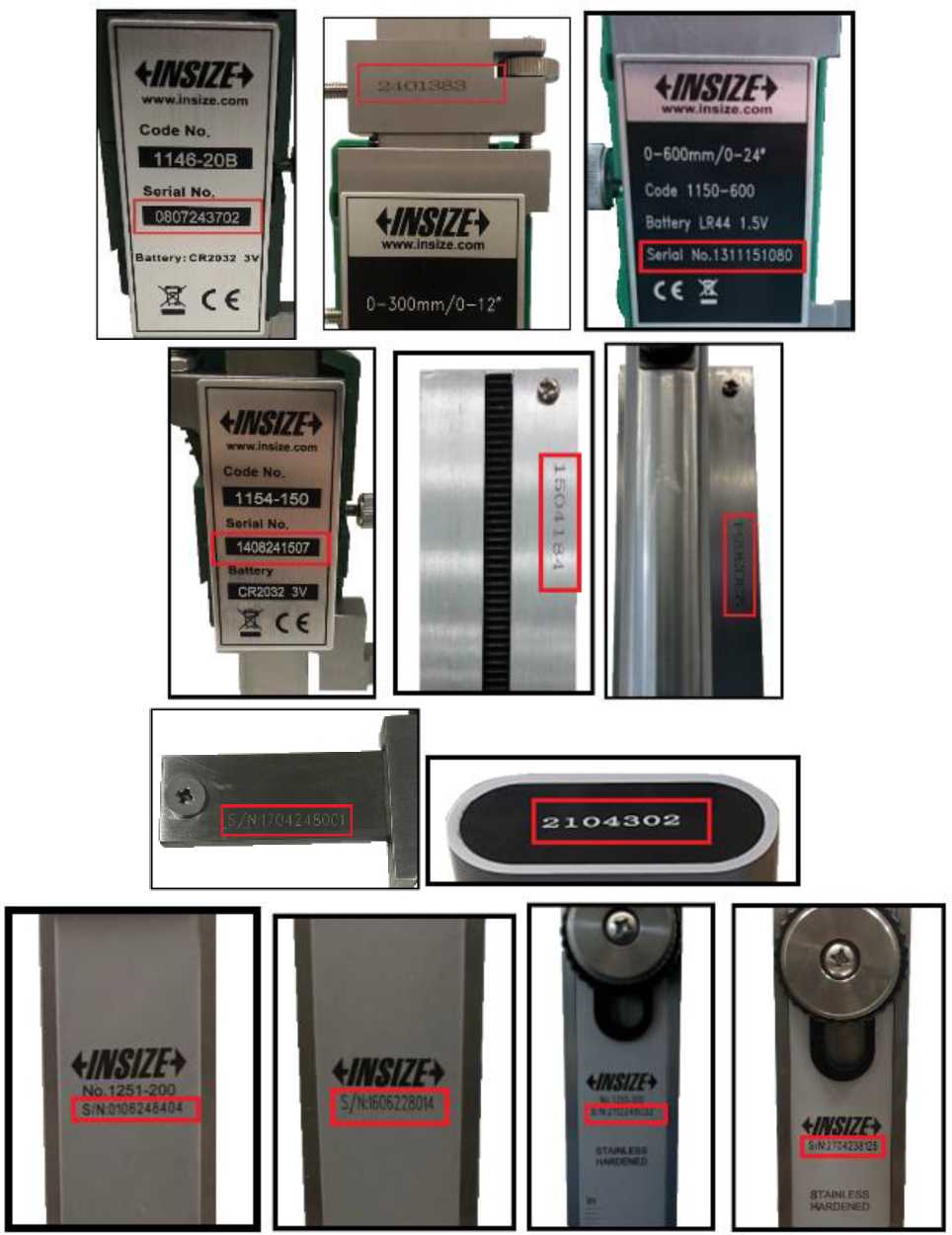

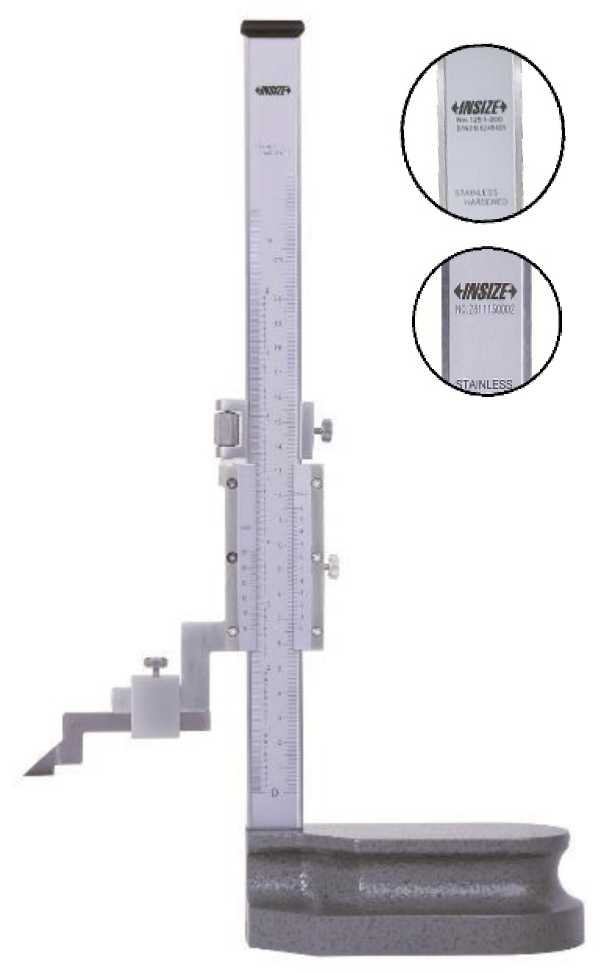

Рисунок 18 - Места нанесений заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства штангенрейсмасов моделей 1146, 1150, 1151, 1154, 1156 на заводе-изготовителе во время производственного цикла. Конструкция штангенрейсмасов моделей 1146, 1150, 1151, 1154, 1156 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Основные метрологические характеристики
|
Модель |
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу (цена деления круговой шкалы отсчетного устройства, шаг дискретности цифрового отсчетного устройства), мм |
Пределы допускаемой абсолютной погрешности, мм |
|
1146 |
1146-20А |
От 0 до 40 |
0,01 |
±0,02 |
|
1146-20В |
От 0 до 40 |
0,01 |
±0,02 | |
|
1146-20AWL |
От 0 до 40 |
0,01 |
±0,02 | |
|
1146-20BWL |
От 0 до 40 |
0,01 |
±0,02 | |
|
1150 |
1150-300 |
От 0 до 300 |
0,01 |
±0,04 |
|
1150-500 |
От 0 до 500 |
0,01 |
±0,06 | |
|
1150-600 |
От 0 до 600 |
0,01 |
±0,06 | |
|
1150-1000 |
От 0 до 1000 |
0,01 |
±0,08 | |
|
1150-1500 |
От 0 до 1500 |
0,01 |
±0,12 | |
|
1150-2000 |
От 0 до 2000 |
0,01 |
±0,16 | |
|
1151 |
1151-300А |
От 0 до 300 |
0,01 |
±0,04 |
|
1151-450А |
От 0 до 450 |
0,01 |
±0,05 | |
|
1151-600А |
От 0 до 600 |
0,01 |
±0,05 | |
|
1154 |
1154-150 |
От 0 до 150 |
0,01 |
±0,03 |
|
1154-150WL |
От 0 до 150 |
0,01 |
±0,03 | |
|
1156 |
1156-300 |
От 0 до 300 |
0,01 |
±0,03 |
|
1156-600 |
От 0 до 600 |
0,01 |
±0,05 | |
|
1156-1000 |
От 0 до 1000 |
0,01 |
±0,07 | |
|
1246 |
1246-10 |
От 0 до 10 |
0,05 |
±0,05 |
|
1250 |
1250-300 |
От 0 до 300 |
0,02 |
±0,04 |
|
1250-450 |
От 0 до 450 |
0,02 |
±0,05 | |
|
1250-600 |
От 0 до 600 |
0,02 |
±0,05 | |
|
1251 |
1251-200 |
От 0 до 200 |
0,02 |
±0,03 |
|
1251-300 |
От 0 до 300 |
0,02 |
±0,04 | |
|
1251-500 |
От 0 до 500 |
0,02 |
±0,05 | |
|
1251-1000 |
От 0 до 1000 |
0,02 |
±0,07 | |
|
1251-1500 |
От 0 до 1500 |
0,02 |
±0,11 | |
|
1251-2000 |
От 0 до 2000 |
0,02 |
±0,14 | |
|
1253 |
1253-150 |
От 0 до 150 |
0,02 |
±0,03 |
|
1253-200 |
От 0 до 200 |
0,02 |
±0,03 | |
|
1351 |
1351-300 |
От 0 до 300 |
0,01 |
±0,04 |
|
1351-450 |
От 0 до 450 |
0,01 |
±0,05 | |
|
1351-600 |
От 0 до 600 |
0,01 |
±0,05 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной плоскости ножки относительно основания, мм: - для моделей 1150, 1151, 1156, 1251, 1253, 1351 - для моделей 1154, 1250 |
0,005 0,010 |
|
Допуск прямолинейности измерительной поверхности ножки, мм: - для моделей 1150, 1151, 1154, 1156, 1250, 1251, 1253, 1351 |
0,005 |
|
Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Таблица 3 - Габаритные размеры и масса
|
Модель |
Модификация |
Габаритные размеры* (Длина х Ширина х Высота), мм, не более |
Масса*, кг, не более |
|
1146 |
1146-20А |
196x110x32 |
0,386 |
|
1146-20В |
196x110x32 |
0,372 | |
|
1146-20AWL |
195x118x43 |
0,421 | |
|
1146-20BWL |
196x110x32 |
0,366 | |
|
1150 |
1150-300 |
570x280x190 |
3,390 |
|
1150-500 |
970x350x210 |
9,082 | |
|
1150-600 |
940x340x210 |
7,286 | |
|
1150-1000 |
1440x360x240 |
28,900 | |
|
1150-1500 |
1990x470x320 |
47,53 | |
|
1150-2000 |
2490x470x325 |
58,213 | |
|
1151 |
1151-300А |
525x225x160 |
4,668 |
|
1151-450А |
880x290x180 |
9,043 | |
|
1151-600А |
880x290x180 |
9,938 | |
|
1154 |
1154-150 |
420x210x115 |
1,210 |
|
1154-150WL |
420x211x110 |
1,236 | |
|
1156 |
1156-300 |
600x290x165 |
7,532 |
|
1156-600 |
890x295x175 |
9,023 | |
|
1156-1000 |
1440x390x240 |
32,000 | |
|
1246 |
1246-10 |
150x120x30 |
0,300 |
|
1250 |
1250-300 |
610x270x140 |
4,407 |
|
1250-450 |
940x310x195 |
8,665 | |
|
1250-600 |
935x300x200 |
8,908 | |
|
1251 |
1251-200 |
550x260x165 |
2,895 |
|
1251-300 |
545x260x170 |
3,022 | |
|
1251-500 |
940x330x205 |
6,525 | |
|
1251-1000 |
1400x430x200 |
28,000 | |
|
1251-1500 |
1990x470x300 |
48,000 | |
|
1251-2000 |
2481x470x290 |
51,030 | |
|
1253 |
1253-150 |
420x215x115 |
1,205 |
|
1253-200 |
370x185x75 |
2,235 | |
|
1351 |
1351-300 |
525x225x150 |
4,755 |
|
1351-450 |
890x290x170 |
9,614 | |
|
1351-600 |
890x290x175 |
10,100 | |
|
* - габаритные размеры и масса указаны с учетом футляра | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условных измерений |
15000 |
|
Примечание: под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерений. | |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Штангенрейсмас |
INSIZE |
1 шт. |
|
Измерительная ножка |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Элемент питания 1) |
- |
1 шт. |
|
Примечание: 1) - для штангенрейсмасов моделей 1146, 1150, 1151, 1154, 1156 | ||
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы» паспорта штангенрейсмасов.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
Стандарт предприятия INSIZE CO., LTD «Штангенрейсмасы INSIZE».
