Резервуар стальной вертикальный цилиндрический РВСП-10000
| Номер в ГРСИ РФ: | 97732-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Западная Сибирь", г. Омск |
|
97732-26: Описание типа
2026-97732-26.pdf
|
Скачать | 146.2 КБ |
Резервуар стальной вертикальный цилиндрический РВСП-10000 (далее - РВСП) предназначен для измерения объёма жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97732-26 | ||||||
| Наименование | Резервуар стальной вертикальный цилиндрический | ||||||
| Модель | РВСП-10000 | ||||||
| Приказы |
№268 от
16.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | fe459db3-b43f-38b0-574c-2328232ef1e9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть-Западная Сибирь», РОССИЯ, 644033, г. Омск, ул. Красный путь, д. 111, корп. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки.
(с 16.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97732-26: Описание типа
2026-97732-26.pdf
|
Скачать | 146.2 КБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический РВСП-10000 (далее - РВСП) предназначен для измерения объёма жидкости.
Описание
Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.
РВСП представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей, оснащённый дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточным устройством, приборами контроля и сигнализации и понтоном.
Место расположения РВСП, заводской номер 1: Омское РНУ, НПС «Вагай».
Заводской номер, в виде цифрового обозначения, нанесён на стенке резервуара методом аэрографии. Нанесение знака поверки на РВСП не предусмотрено. Пломбирование РВСП не предусмотрено.

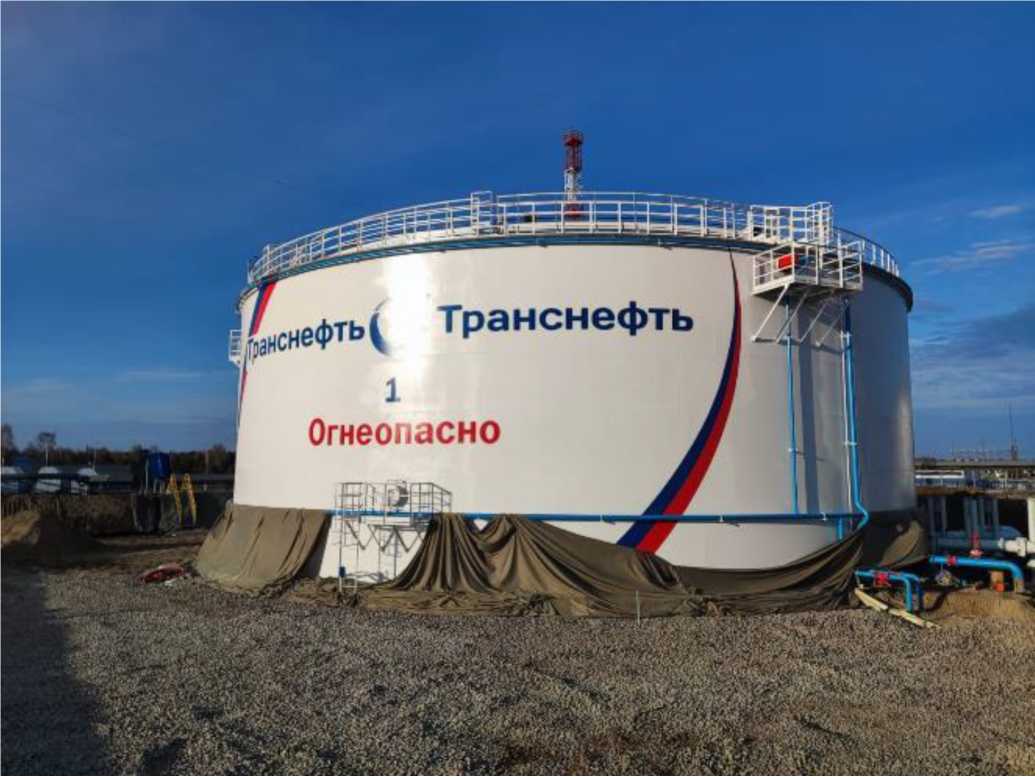

Общий вид РВСП представлен на рисунке 1.
Рисунок 1 - Общий вид РВСП
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) |
± 0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от - 50 до + 50 от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет |
50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Резервуар стальной вертикальный цилиндрический |
РВСП-10000 |
1 |
|
Паспорт |
_ |
1 |
Сведения о методах измерений
приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
