Комплекс измерительный автоматизированный – компактный полигон АИК-КП
| Номер в ГРСИ РФ: | 97733-26 |
|---|---|
| Категория: | Полигоны |
| Производитель / заявитель: | ФГБУН "Институт теоретической и прикладной электродинамики Российской академии наук", г Москва |
Комплекс измерительный автоматизированный - компактный полигон АИК-КП (далее - комплекс) предназначен для измерений радиолокационных характеристик (РЛХ) объектов и радиотехнических характеристик (РТХ) антенных устройств.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97733-26 | ||||||
| Наименование | Комплекс измерительный автоматизированный – компактный полигон | ||||||
| Модель | АИК-КП | ||||||
| Приказы |
№268 от
16.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | cba15dbe-6754-6d7e-050d-722c3951ef3d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ИТПЭ РАН, РОССИЯ, 125412, г. Москва, вн.тер.г. муниципальный округ Дмитровский, ул. Ижорская, д.13, стр. 6
Поверка
| Методика поверки / информация о поверке |
МП 134-25-01 Государственная система обеспечения единства измерений. Комплекс измерительный автоматизированный – компактный полигон АИК-КП. Методика поверки.
(с 16.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97733-26: Описание типа
2026-97733-26.pdf
|
Скачать | 674.2 КБ | |
|
97733-26: Методика поверки
МП 134-25-01
2026-mp97733-26.pdf
|
Скачать | 6.1 MБ |
Описание типа
Назначение
Комплекс измерительный автоматизированный - компактный полигон АИК-КП (далее - комплекс) предназначен для измерений радиолокационных характеристик (РЛХ) объектов и радиотехнических характеристик (РТХ) антенных устройств.
Описание
Принцип действия комплекса основан на использовании радиоколлиматора для создания в рабочей зоне комплекса электромагнитного поля (ЭМП) с равномерным амплитудным и фазовым распределением (АФР). При измерениях РТХ антенных устройств измеряются параметры сигналов с выхода антенных устройств, помещенных в рабочую зону. При измерениях эффективной площади рассеяния (ЭПР) объектов измеряются параметры сигналов с выхода приемной части облучающей системы радиоколлиматора, обусловленных отражениями электромагнитного поля от объекта в рабочей зоне.
Управление работой комплекса, регистрация результатов измерений и их первичная обработка осуществляется при помощи управляющей электронной вычислительной машины (ЭВМ) с установленным специализированным программным обеспечением (ПО), состоящим из программ «antennai», «rcsi» и «scaneri».
В качестве эталонных антенн используются измерительные антенны дециметрового, сантиметрового и миллиметрового диапазонов длин волн. В качестве эталонных отражателей используются меры с известными действительными значениями ЭПР.
Комплекс обеспечивает измерения:
- РЛХ объектов (ЭПР объектов в полном поляризационном базисе и диаграмм обратного рассеяния (ДОР) объектов);
- РТХ антенных устройств (коэффициентов усиления (КУ), амплитудных и фазовых диаграмм направленности антенн (АДН и ФДН, соответственно), поляризационных характеристик антенн);
- АФР ЭМП в рабочей зоне.
Функционально и конструктивно комплекс состоит из следующих элементов:
- безэховой камеры (БЭК), предназначенной для поглощения электромагнитных волн с целью имитации при измерениях условий свободного пространства;
- радиоколлиматора, состоящего из зеркала радиоколлиматора МАРК-12 и облучателей радиоколлиматора, предназначенного для создания равномерного амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса с целью имитации при измерениях условий дальней зоны;
- позиционера азимутального карусельного типа для облучателей коллиматора с системой коммутации, предназначенного для установки облучателей в фокус радиоколлиматора, их автоматической смены, переключения между каналами;
- сканера с комплектом зондов, предназначенных для измерений амплитудно-фазовых распределений поля в рабочей зоне;
- комплектов эталонных отражателей и антенн, предназначенных для градуировки шкалы измерителя при измерениях КУ антенных устройств и эффективной площади рассеивания (ЭПР) объектов, соответственно;
- системы измерений в виде набора СВЧ измерительного оборудования, обеспечивающего измерения относительных амплитуд и разностей фаз сигналов в заданных режимах работы комплекса;
- радиотехнической опоры со встроенным двухкоординатным позиционером (РТО с ДКП) и блоком управления, предназначенной для позиционирования исследуемых объектов в процессе измерений их РЛХ;
- четырехкоординатного модульного позиционера (ЧКМП) с блоком управления, предназначенного для позиционирования исследуемых антенных устройств в процессе измерений их РТХ;
- системы лазерной измерительной FARO LASER TRACKER (рег. № 29759-05), используемой при выполнении подготовительных работ, требующих высокой точности установки объектов;
- управляющего вычислительного комплекса с ПО, используемого для управления комплексом и обработки результатов измерений;
- подъемных механизмов, используемых для установки и снятия объектов измерений, замены позиционеров;
- климатической системы, предназначенной для поддержания в БЭК нормальных условий;
- системы видеонаблюдения, предназначенной для видеоконтроля внутреннего объема БЭК из комнаты операторов;
- системы бесперебойного питания, предназначенной для резервирования городской сети электропитания.
В состав системы измерений входят следующие основные устройства:
- анализатор цепей векторный (ВАЦ) N5244A (рег. № 53568-13);
- ВАЦ E8363C (рег. № 37176-08);
- ВАЦ C4420 (рег. № 65960-16) с выносными модулями расширения частотного диапазона TFE1854 (рег. № 87316-22);
- система управления переключателями 34980А;
- усилители мощности 83020A с источником питания 87422A;
- генератор сигналов E8257D (рег. № 36419-07);
- стандарт частоты и времени рубидиевый Ч1-92 (рег. № 62740-21);
- генератор импульсов 81110A с двумя модулями 81112A (рег. № 36972-08);
- генератор сигналов специальной формы АКИП-3423/4 (рег. № 81637-21);
- усилитель мощности BLMA 2640-3A (3 шт.);
- усилитель мощности AMF-3D-0200 1800 (3 шт.);
- усилитель мощности DAHP260400-40/05-0006 (3 шт.);
- усилитель СВЧ систем QPAS-2000-18000-40-40S (2 шт.);
- комплект СВЧ кабельных сборок, фиксированных и ступенчатых аттенюаторов, межканальных соединителей, переключателей, циркуляторов и других пассивных элементов тракта.
В зависимости от реализуемого режима измерений из состава комплекта СВЧ измерительного формируется набор оборудования, включающий один из ВАЦ и остальное оборудование по мере необходимости.
На рисунке 1 представлен вид на зеркало коллиматора МАРК-12. Облучатели коллиматора исследуемого диапазона частот автоматически выставляются в фокус зеркала коллиматора при помощи ОПУ карусельного типа.
Измерение РЛХ объектов выполняется при установке их на РТО с ДКП (рисунок 2). Измерение РТХ антенных устройств происходит при установке их на ЧКМП, представленного на рисунке 3. Измерения АФР ЭМП в рабочей зоне проводятся с помощью сканера (рисунок 4).
Общий вид БЭК комплекса приведен на рисунках 1 - 4.

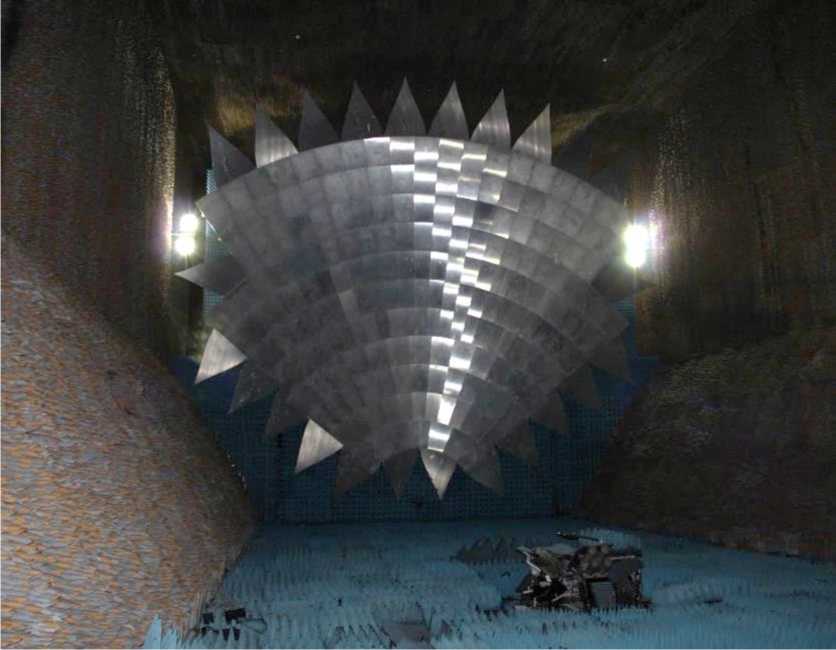

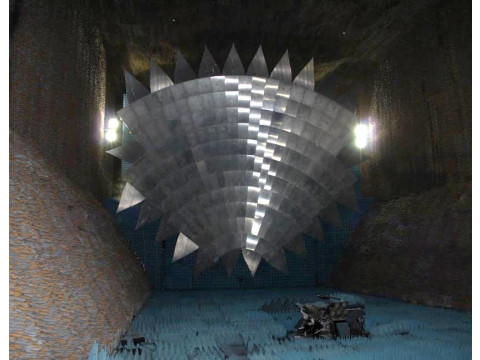

Рисунок 1 - Вид на зеркало коллиматора и ОПУ карусельного типа для облучателей коллиматора

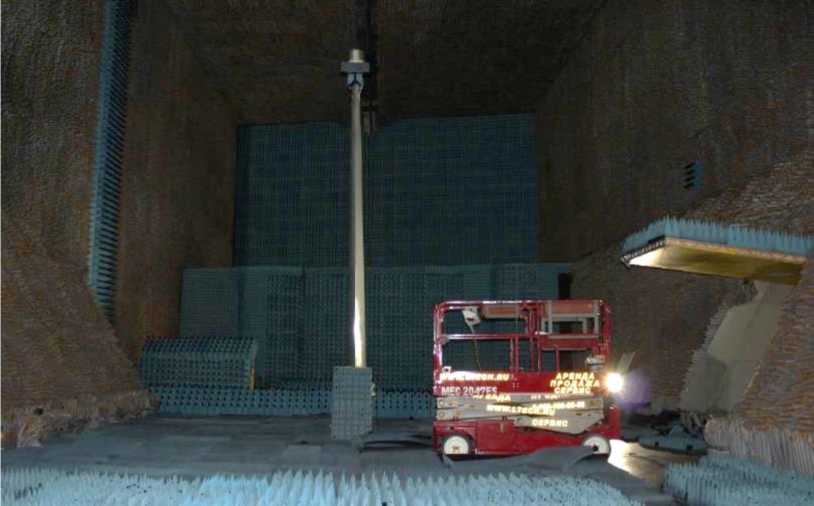

Рисунок 2 - Вид на заднюю стенку (и ворота БЭК), перегородку и РТО с установленным эталонным отражателем

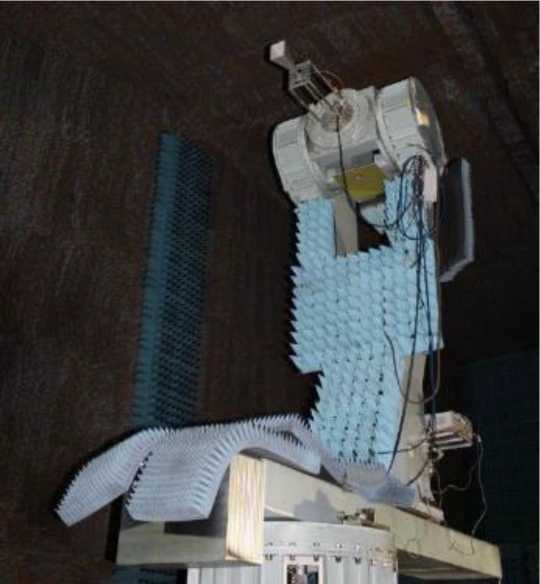

Рисунок 3 - Общий вид ЧКМП с эталонной антенной

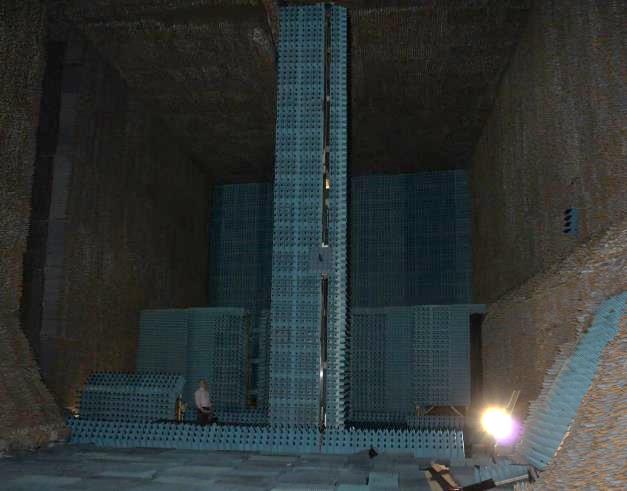

Рисунок 4 - Общий вид сканера для контроля распределения поля в рабочей зоне
Основные приборы, формирующие измерительную схему, представлены на рисунке 5. В качестве ВАЦ может использоваться также ВАЦ С4420 с выносными модулями расширения частотного диапазона измерений (рисунок 6).
Внешний вид составных частей комплекса приведен на рисунках 1 - 10.
На рисунках 7 и 8 представлены комплекты эталонных отражателей и антенн, соответственно, которые используются для калибровки сигнала.

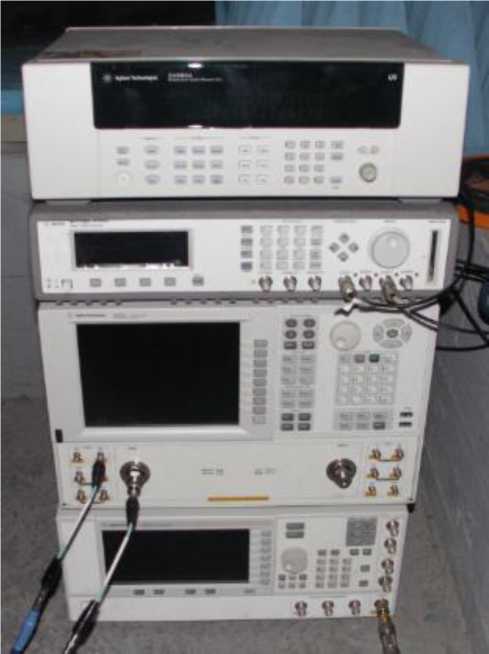

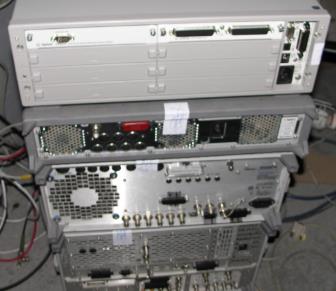

Рисунок 5 - Пример конфигурации СВЧ-оборудования (сверху вниз: коммутатор 34980А, генератор импульсов 81110A, ВАЦ E8363C и генератор сигналов E8257D)

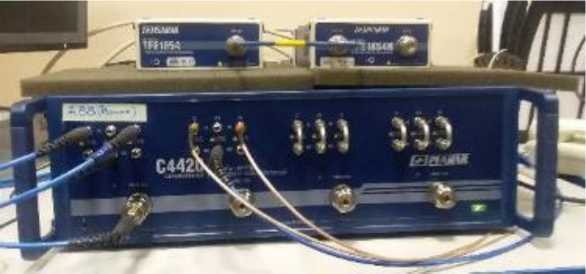

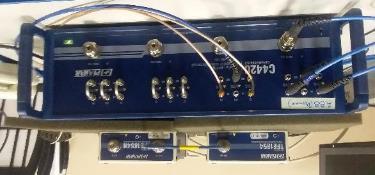

Рисунок 6 - ВАЦ С4420 с выносными модулями расширения диапазона частот

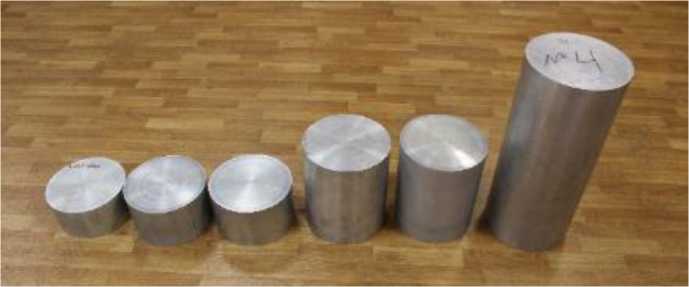

Рисунок 7 - Общий вид комплекта эталонных отражателей

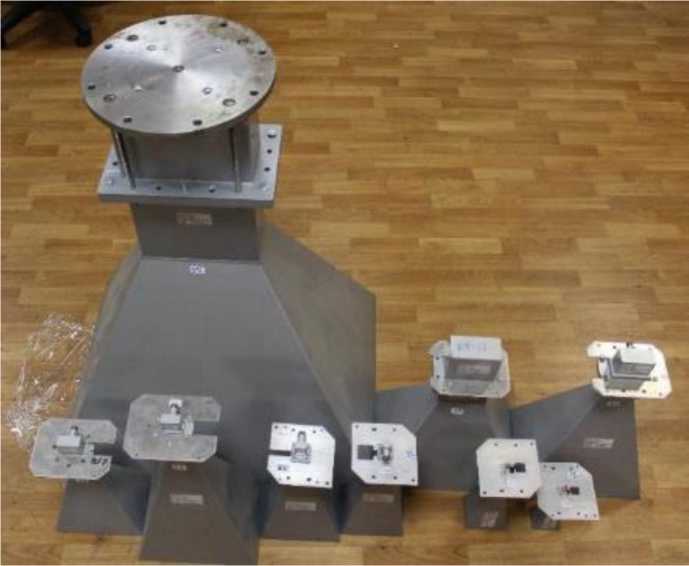

Рисунок 8 - Общий вид комплекта эталонных антенн
Управление РТО с ДКП, ЧКМП и сканером происходит с помощью контроллеров, входящих в состав оборудования для позиционирования объектов измерения. Стойка с контроллерами представлена на рисунке 9.
Заводской № 001, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на лицевой панели контроллера управления, в формате цифрового обозначения (приведен на рисунке 9). Место размещения знака утверждения типа и заводского номера приведены на рисунке 9.
Место нанесения
знака утверждения типа
Место нанесения заводского №
Место нанесения
знака поверки

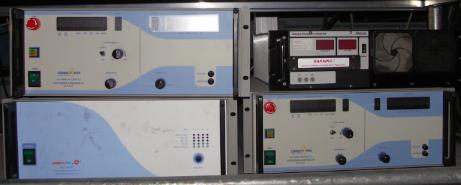

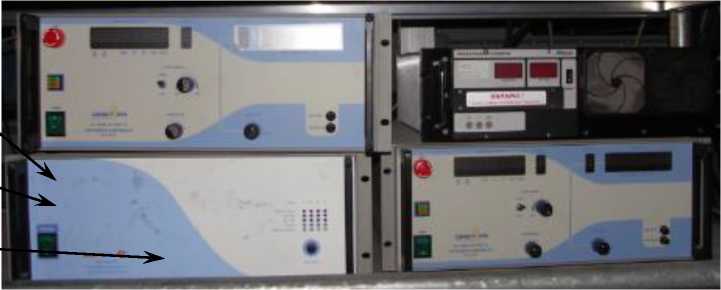

Рисунок 9 - Общий вид стойки с контроллерами позиционеров, места размещения наклеек «Знак утверждения типа», «Заводской №» и «Знак поверки»
Процесс измерения автоматизирован и выполняется с помощью управляющего вычислительного комплекса с ПО, представленного на рисунке 10. Оператор устанавливает параметры измерения и следит за выполнением процесса. Данный комплекс также позволяет проводить первичную обработку результатов измерения.

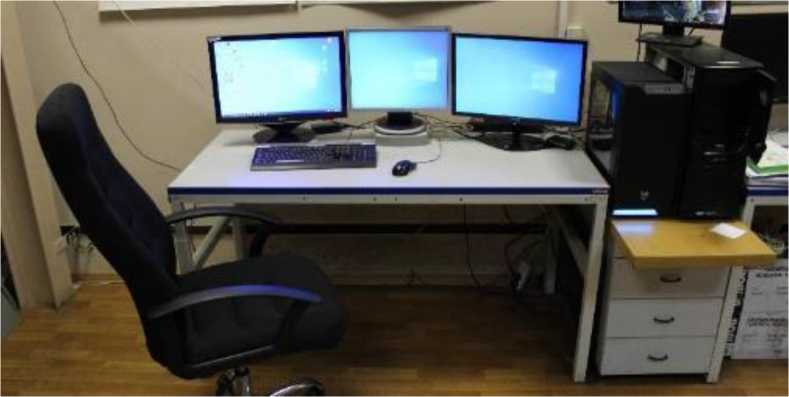

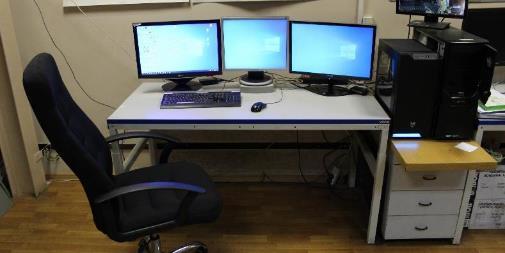

Рисунок 10 - Общий вид управляющего вычислительного комплекса с ПО
Для предотвращения несанкционированного доступа к внутренним частям ВАЦ два винта крепления корпуса пломбируются. На рисунке 11 показаны места для пломбировки от несанкционированного доступа для всех основных приборов измерительной схемы.

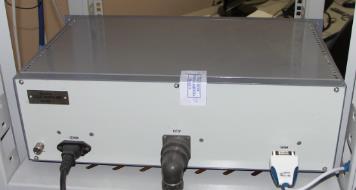

Места для пломбировки от несанкционированного доступа типа

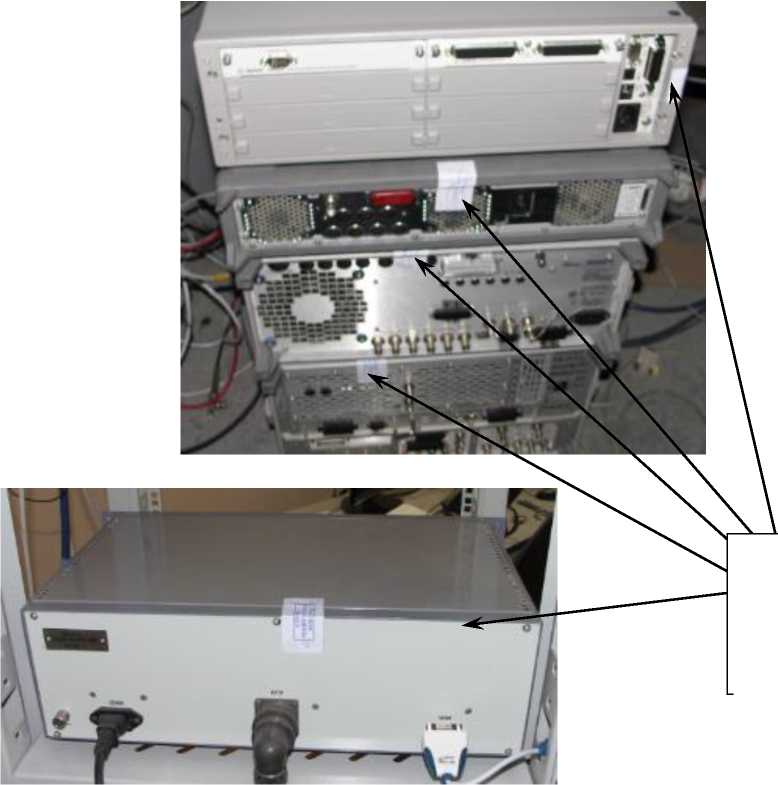

Рисунок 11 - Места для пломбировки от несанкционированного доступа
Программное обеспечение
ПО позволяет управлять режимами работы элементов комплекса, контролировать процесс регистрации данных, обрабатывать и выводить результаты измерений в удобном для оператора виде.
Конструкция комплекса исключает возможность несанкционированного влияния на ПО комплекса и измерительную информацию (в соответствии с Р 50.2.077-2014, п. 4.3). Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
ПО комплекса работает под управлением операционной системы Windows 11.
Метрологически значимая часть ПО комплекса представляет программный продукт, состоящий из программ «antennai», «rcsi» и «scaneri».
ПО «antennai» предназначено для автоматизации работы комплекса в режиме измерения РТХ антенных устройств. ПО «antennai» управляет угловым положением установленного на ЧКМП объекта, настройкой параметров перемещения антенного устройства, настройкой параметров работы используемого ВАЦ, заданием плана измерений, а также обработки и визуализации их результатов.
ПО «rcsi» предназначено для автоматизации работы комплекса в режиме измерения РЛХ объектов. ПО управляет угловым положением установленного на РТО с ДКП объекта, настройкой параметров вращения объекта, настройкой параметров работы используемого ВАЦ, заданием плана измерений, а также обработкой и визуализацией их результатов.
ПО «scaneri» предназначено для автоматизации работы комплекса в режиме измерения электромагнитного поля в рабочей зоне АИК-КП. ПО «scaneri» управляет положением зондовой антенны, установленной на сканере, настройкой параметров перемещения зондовой антенны, настройкой параметров работы используемого ВАЦ, заданием плана измерений, а также обработкой и визуализацией их результатов.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
antennai.exe |
rcsi.exe |
scaneri.exe |
|
Номер версии (идентификационный номер) ПО |
3.0 |
3.0 |
2.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) по алгоритму MD5 |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Диапазоны рабочих частот и размеры рабочей зоны для разных облучателей
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот облучателей радиоколлиматора, ГГц СНРЕ.464653.057 УШЯИ.464653.001 НП.01.001 и СНРЕ.464653.045 НП.01.001-01 и СНРЕ.464653.046 НП.01.001-02 и СНРЕ.464653.047 НП.01.001-03 и MI-31-8.2 НП.01.001-04 и MI-31-12.4 НП.01.001-05, НП.01.001-05.01 и СНРЕ.464653.048 Satimo SH800 Satimo SH2000 |
от 0,8 до 1,2 от 1,0 до 2,0 от 2,6 до 3,95 от 3,95 до 5,85 от 5,85 до 8,2 от 8,2 до 12,4 от 12,4 до 18,0 от 26,0 до 40,0 от 2,6 до 8,2 от 8,2 до 18,0 |
|
Наименование характеристики |
Значение |
|
Габариты рабочей зоны комплекса (диаметр х длина), м все облучатели, исключая НП.01.001-05.01, Satimo SH800 и SH2000 облучатели НП.01.001-05.01, Satimo SH800 и SH2000 |
6х8 4х8 |
Таблица 3 - Характеристики ЭМП в рабочей зоне для разных облучателей
|
Наименование характеристики |
Значение | |
|
06 м |
04 м | |
|
Неравномерность амплитуды, дБ, не более, для облучателя: СНРЕ.464653.057 |
3,2 |
3,2 |
|
УШЯИ.464653.001 |
3,0 |
2,8 |
|
НП.01.001 и СНРЕ.464653.045 |
2,4 |
1,8 |
|
НП.01.001-01 и СНРЕ.464653.046 |
2,1 |
2,0 |
|
НП.01.001-02 и СНРЕ.464653.047 |
2,0 |
1,5 |
|
НП.01.001-03 и MI-31-8.2 |
2,0 |
1,5 |
|
НП.01.001-04 и MI-31-12.4 |
2,0 |
1,3 |
|
НП.01.001-05 |
3,2 |
3,0 |
|
НП.01.001-05.01 |
- |
3,5 |
|
СНРЕ.464653.048 |
2,4 |
1,8 |
|
Satimo SH800 и Satimo SH2000 |
- |
2,5 |
|
Неравномерность фазы, градус, не более, для облучателя: СНРЕ.464653.057 |
23 |
20 |
|
УШЯИ.464653.001 |
18 |
18 |
|
НП.01.001 и СНРЕ.464653.045 |
16 |
13 |
|
НП.01.001-01 и СНРЕ.464653.046 |
13 |
13 |
|
НП.01.001-02 и СНРЕ.464653.047 |
11 |
9 |
|
НП.01.001-03 и MI-31-8.2 |
10 |
9 |
|
НП.01.001-04 и MI-31-12.4 |
14 |
11 |
|
НП.01.001-05 |
28 |
20 |
|
НП.01.001-05.01 |
- |
25 |
|
СНРЕ.464653.048 |
32 |
22 |
|
Satimo SH800 и Satimo SH2000 |
- |
17 |
|
Относительный уровень кроссполяризации, дБ, не более, для облучателя: СНРЕ.464653.057 |
-23 |
-25 |
|
УШЯИ.464653.001 |
-20 |
-25 |
|
НП.01.001 и СНРЕ.464653.045 |
-20 |
-23 |
|
НП.01.001-01 и СНРЕ.464653.046 |
-20 |
-23 |
|
НП.01.001-02 и СНРЕ.464653.047 |
-20 |
-23 |
|
НП.01.001-03 и MI-31-8.2 |
-20 |
-23 |
|
НП.01.001-04 и MI-31-12.4 |
-22 |
-24 |
|
НП.01.001-05 |
-21 |
-23 |
|
НП.01.001-05.01 |
- |
-23 |
|
СНРЕ.464653.048 |
-20 |
-22 |
|
Satimo SH800 |
- |
-20 |
|
Satimo SH2000 |
- |
-17 |
Таблица 4 - Метрологические характеристики в режиме измерений РТХ антенных устройств
|
Наименование характеристики |
Значение |
|
Динамический диапазон измерений АДН антенных устройств1), дБ, не менее |
60 |
|
Доверительные границы инструментальной погрешности измерений АДН при доверительной вероятности 0,95, дБ, на уровнях: до -10 дБ до -20 дБ до -30 дБ до -40 дБ до -50 дБ |
±0,2 ±0,3 ±0,4 ±0,5 ±0,6 |
|
Доверительные границы погрешности измерений КУ методом замещения при погрешности КУ эталонной антенны2), дБ в диапазоне частот от 0,8 до 1,2 ГГц включ. в диапазоне частот св. 1,2 до 2,0 ГГц включ. в диапазоне частот св. 2,6 до 8,2 ГГц включ. в диапазоне частот св. 8,2 до 18,0 ГГц включ. и от 26,0 до 40,0 ГГц включ. |
±1,5 ±1,2 ±1,0 ±0,9 |
|
Примечания: - при КУ не менее 10 дБ в диапазоне частот от 0,8 до 2 ГГц, не менее 20 дБ в диапазоне частот от 2,6 до 18 ГГц и не менее 30 дБ в диапазоне частот от 26 до 40 ГГц; - при КСВН антенн не более 1,5 и уровне ортогональной составляющей поляризации не более минус 20 дБ, габаритных размерах рабочей поверхности (апертуры) антенн: - не менее 31 в диапазоне частот от 0,8 до 1,7 ГГц; - не менее 51 в диапазоне частот от 1,7 до 8,2 ГГц; - не менее 81 в диапазоне частот от 8,2 до 40 ГГц. где 1 - длина волны электромагнитного излучения, на которой проводятся измерения, м. | |
Таблица 5.1 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 0,8 до 1,2 ГГц с облучателем
СНРЕ.464653.057
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 1 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±25° |
±(25°...35°) |
±(35°...90°) |
- | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
- |
- | |
|
-5 |
±1,5 |
±10,7 |
±0,5 |
±3,4 |
±0,2 |
±1,3 |
- |
- |
|
-10 |
±2,5 |
±18,4 |
±0,9 |
±6,2 |
±0,4 |
±2,7 |
- |
- |
|
-15 |
±4,0 |
±30,3 |
±1,5 |
±10,7 |
±0,7 |
±4,8 |
- |
- |
|
-20 |
- |
- |
±2,3 |
±16,9 |
±0,9 |
±6,2 |
- |
- |
|
-25 |
- |
- |
±3,7 |
±28,0 |
±1,5 |
±10,7 |
- |
- |
|
-30 |
- |
- |
- |
- |
±2,2 |
±16,1 |
- |
- |
|
-35 |
- |
- |
- |
- |
±3,5 |
±26,4 |
- |
- |
|
-40 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±25° |
±(25°...35°) |
±(35°...90°) |
- | ||||
|
-5 |
±1,0 |
±7,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
- |
- |
|
-10 |
±1,7 |
±12,2 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
- |
- |
|
-15 |
±2,8 |
±20,8 |
±0,7 |
±4,8 |
±0,6 |
±4,1 |
- |
- |
|
-20 |
±4,4 |
±33,4 |
±1,0 |
±7,0 |
±0,8 |
±5,5 |
- |
- |
|
-25 |
- |
- |
±1,6 |
±11,4 |
±1,3 |
±9,2 |
- |
- |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±25° |
±(25°...35°) |
±(35°...90°) |
- | ||||
|
-30 |
- |
- |
±2,4 |
±17,7 |
±1,9 |
±13,7 |
- |
- |
|
-35 |
- |
- |
±3,8 |
±28,8 |
±2,9 |
±21,6 |
- |
- |
|
-40 |
- |
- |
- |
- |
±4,5 |
±34,2 |
- |
- |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±1 |
5° |
±(15°...25°) |
±(25°. 35°) |
±(35°.90°) | |||
|
-5 |
±0,9 |
±6,2 |
±0,7 |
±4,8 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±1,6 |
±11,4 |
±1,2 |
±8,4 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
|
-15 |
±2,6 |
±19,2 |
±2,0 |
±14,5 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-20 |
±4,0 |
±30,3 |
±3,1 |
±23,2 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
|
-25 |
- |
- |
±4,8 |
±36,4 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
|
-30 |
- |
- |
- |
- |
±1,9 |
±13,7 |
±1,1 |
±7,7 |
|
-35 |
- |
- |
- |
- |
±2,9 |
±21,6 |
±1,7 |
±12,2 |
|
-40 |
- |
- |
- |
- |
±4,5 |
±34,2 |
±2,5 |
±18,4 |
|
-45 |
- |
- |
- |
- |
- |
- |
±3,9 |
±29,5 |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры. | ||||||||
Таблица 5.2 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 1,0 до 2,0 ГГц с облучателем УШЯИ.464653.001
Доверительные границы погрешности измерений при доверительной вероятности 0,95 для антенн с размерами апертуры от 1 до 2 м1,2) в секторе углов
|
Уровень АДН, дБ |
±20° |
±(20°.30°) |
±(30°.55°) |
±(55°.90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,5 |
±10,7 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
|
-25 |
±2,4 |
±17,7 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
±0,7 |
±4,8 |
|
-30 |
±3,7 |
±28,0 |
±2,0 |
±14,5 |
±1,3 |
±9,2 |
±0,9 |
±6,2 |
|
-35 |
- |
- |
±3,2 |
±24,0 |
±2,0 |
±14,5 |
±1,4 |
±9,9 |
|
-40 |
- |
- |
±4,9 |
±37,2 |
±3,0 |
±22,4 |
±2,0 |
±14,5 |
|
-45 |
- |
- |
- |
- |
±4,5 |
±34,2 |
±3,1 |
±23,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,6 |
±34,9 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±15° |
±(15°...25°) |
±(25°...30°) |
±(30°...90°) | ||||
|
-5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
|
-15 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-20 |
±2,1 |
±15,3 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
|
-25 |
±3,4 |
±25,6 |
±2,0 |
±14,5 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
|
-30 |
- |
- |
±3,1 |
±23,2 |
±1,9 |
±13,7 |
±1,0 |
±7,0 |
|
-35 |
- |
- |
±4,8 |
±36,4 |
±2,9 |
±21,6 |
±1,6 |
±11,4 |
|
-40 |
- |
- |
- |
- |
±4,5 |
±34,2 |
±2,3 |
±16,9 |
|
-45 |
- |
- |
- |
- |
- |
- |
±3,6 |
±27,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±15° |
±(15°...25°) |
±(25°...90°) |
- | ||||
|
-5 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
- |
- |
|
-10 |
±1,1 |
±7,7 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
|
-15 |
±1,8 |
±13,0 |
±0,9 |
±6,2 |
±0,7 |
±4,8 |
- |
- |
|
-20 |
±2,8 |
±20,8 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
- |
- |
|
-25 |
±4,4 |
±33,4 |
±2,2 |
±16,1 |
±1,5 |
±10,7 |
- |
- |
|
-30 |
- |
- |
±3,4 |
±25,6 |
±2,2 |
±16,1 |
- |
- |
|
-35 |
- |
- |
- |
- |
±3,5 |
±26,4 |
- |
- |
|
-40 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры. | ||||||||
Таблица 5.3 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 2,6 до 3,95 ГГц с облучателями НП.01.001 и СНРЕ.464653.045_________________________________________________________________
Доверительные границы погрешности измерений при доверительной вероятности 0,95
для антенн с размерами апертуры от 0,6 до 2 м1,2) в секторе углов
|
Уровень АДН, дБ |
±1 |
6° |
±(16°...25°) |
±(25°...35°) |
±(35°...90°) | |||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±0,9 |
±6,2 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
|
-20 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
|
-25 |
±2,2 |
±16,1 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
±0,8 |
±5,5 |
|
-30 |
±3,4 |
±25,6 |
±2,2 |
±16,1 |
±1,2 |
±8,4 |
±1,0 |
±7,0 |
|
-35 |
- |
- |
±3,5 |
±26,4 |
±1,8 |
±13,0 |
±1,6 |
±11,4 |
|
-40 |
- |
- |
- |
- |
±2,7 |
±20,0 |
±2,3 |
±16,9 |
|
для антенн с размерами апертуры от 0,6 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±1 |
6° |
±(16°...25°) |
±(25°...35°) |
±(35°...90°) | |||
|
-45 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±3,6 |
±27,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±1 |
5° |
±(15°...25°) |
±(25°...30°) |
±(30°...90°) | |||
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
±0,1 |
±0,7 |
|
-10 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
|
-20 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,5 |
±3,4 |
|
-25 |
±1,7 |
±12,2 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
±0,7 |
±4,8 |
|
-30 |
±2,6 |
±19,2 |
±1,6 |
±11,4 |
±0,9 |
±6,2 |
±0,9 |
±6,2 |
|
-35 |
±4,1 |
±31,1 |
±2,5 |
±18,4 |
±1,4 |
±9,9 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
±3,8 |
±28,8 |
±2,0 |
±14,5 |
±1,8 |
±13,0 |
|
-45 |
- |
- |
- |
- |
±3,1 |
±23,2 |
±2,8 |
±20,8 |
|
-50 |
- |
- |
- |
- |
±4,6 |
±34,9 |
±4,2 |
±31,9 |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±8° |
±(8°...12°) |
±(12°...25°) |
±(25°...90°) | ||||
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-20 |
±1,5 |
±10,7 |
±1,0 |
±7,0 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
|
-25 |
±2,4 |
±17,7 |
±1,6 |
±11,4 |
±1,2 |
±8,4 |
±0,7 |
±4,8 |
|
-30 |
±3,7 |
±28,0 |
±2,4 |
±17,7 |
±1,7 |
±12,2 |
±0,9 |
±6,2 |
|
-35 |
- |
- |
±3,8 |
±28,8 |
±2,7 |
±20,0 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
- |
- |
±4,1 |
±31,1 |
±1,8 |
±13,0 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,8 |
±20,8 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,2 |
±31,9 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры. | ||||||||
Таблица 5.4 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 3,95 до 5,85 ГГц с облучателями НП.01.001-01 и СНРЕ.464653.046
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,4 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±8° |
±(8°...25°) |
±(25°...30°) |
±(30°...90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±1,2 |
±8,4 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
для антенн с размерами апертуры от 0,4 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±8° |
±(8°...25°) |
±(25°...30°) |
±(30°...90°) | ||||
|
-20 |
±1,8 |
±13,0 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
|
-25 |
±2,9 |
±21,6 |
±1,6 |
±11,4 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
|
-30 |
±4,4 |
±33,4 |
±2,4 |
±17,7 |
±1,5 |
±10,7 |
±1,0 |
±7,0 |
|
-35 |
- |
- |
±3,8 |
±28,8 |
±2,3 |
±16,9 |
±1,5 |
±10,7 |
|
-40 |
- |
- |
- |
- |
±3,5 |
±26,4 |
±2,2 |
±16,1 |
|
-45 |
- |
- |
- |
- |
- |
- |
±3,3 |
±24,8 |
|
-50 |
- |
- |
- |
- |
- |
- |
±5,0 |
±37,9 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±8° |
±(8°...20°) |
±(20°...30°) |
±(30°...90°) | ||||
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,5 |
±10,7 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
|
-25 |
±2,4 |
±17,7 |
±1,5 |
±10,7 |
±0,9 |
±6,2 |
±0,8 |
±5,5 |
|
-30 |
±3,7 |
±28,0 |
±2,2 |
±16,1 |
±1,3 |
±9,2 |
±1,1 |
±7,7 |
|
-35 |
- |
- |
±3,5 |
±26,4 |
±2,0 |
±14,5 |
±1,7 |
±12,2 |
|
-40 |
- |
- |
- |
- |
±3,0 |
±22,4 |
±2,5 |
±18,4 |
|
-45 |
- |
- |
- |
- |
±4,5 |
±34,2 |
±3,9 |
±29,5 |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±29° 3) |
±(29°.. .10°) |
±(10°...30°) |
±(30°...90°) | ||||
|
-5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
|
-15 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
|
-20 |
±2,1 |
±15,3 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
|
-25 |
±3,4 |
±25,6 |
±2,2 |
±16,1 |
±1,5 |
±10,7 |
±0,7 |
±4,8 |
|
-30 |
- |
- |
±3,4 |
±25,6 |
±2,2 |
±16,1 |
±0,9 |
±6,2 |
|
-35 |
- |
- |
- |
- |
±3,5 |
±26,4 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
- |
- |
- |
- |
±1,8 |
±13,0 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,8 |
±20,8 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,2 |
±31,9 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 9 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.5 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 5,85 до 8,2 ГГц с облучателями НП.01.001-02 и СНРЕ.464653.047
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,4 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±1 |
0° |
±(10°...20°) |
±(20°...30°) |
±(30°...90°) | |||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,9 |
±6,2 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,3 |
±9,2 |
±0,9 |
±6,2 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
|
-25 |
±2,0 |
±14,5 |
±1,5 |
±10,7 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
|
-30 |
±3,1 |
±23,2 |
±2,2 |
±16,1 |
±1,5 |
±10,7 |
±0,9 |
±6,2 |
|
-35 |
±4,8 |
±36,4 |
±3,5 |
±26,4 |
±2,3 |
±16,9 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
±5,3 |
±40,1 |
±3,5 |
±26,4 |
±1,8 |
±13,0 |
|
-45 |
- |
- |
- |
- |
±5,3 |
±40,1 |
±2,8 |
±20,8 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,2 |
±31,9 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±29° 3) |
±(29°...15°) |
±(15°...30°) |
±(30°...90°) | ||||
|
-5 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,1 |
±7,7 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,6 |
±11,4 |
±1,3 |
±9,2 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
|
-25 |
±2,6 |
±19,2 |
±2,0 |
±14,5 |
±1,1 |
±7,7 |
±0,6 |
±4,1 |
|
-30 |
±4,1 |
±31,1 |
±3,1 |
±23,2 |
±1,6 |
±11,4 |
±0,8 |
±5,5 |
|
-35 |
- |
- |
±4,8 |
±36,4 |
±2,5 |
±18,4 |
±1,2 |
±8,4 |
|
-40 |
- |
- |
- |
- |
±3,8 |
±28,8 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,6 |
±19,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,9 |
±29,5 |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±29° |
±(29°...15°) |
±(15°...30°) |
±(30°...90°) | ||||
|
-5 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,8 |
±5,5 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,3 |
±9,2 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±2,0 |
±14,5 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
|
-25 |
±3,1 |
±23,2 |
±1,6 |
±11,4 |
±1,1 |
±7,7 |
±0,6 |
±4,1 |
|
-30 |
±4,8 |
±36,4 |
±2,4 |
±17,7 |
±1,6 |
±11,4 |
±0,7 |
±4,8 |
|
-35 |
- |
- |
±3,8 |
±28,8 |
±2,5 |
±18,4 |
±1,0 |
±7,0 |
|
-40 |
- |
- |
- |
- |
±3,8 |
±28,8 |
±1,4 |
±9,9 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,1 |
±15,3 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,1 |
±23,2 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 9 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.6 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 8,2 до 12,4 ГГц с облучателями НП.01.001-03 и MI-31-8.2
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,2 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±7° |
±(7°...20°) |
±(20°...30°) |
±(30°...90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
±0,1 |
±0,7 |
|
-10 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,7 |
±4,8 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
|
-20 |
±1,0 |
±7,0 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,5 |
±3,4 |
|
-25 |
±1,6 |
±11,4 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
±0,7 |
±4,8 |
|
-30 |
±2,4 |
±17,7 |
±1,9 |
±13,7 |
±1,0 |
±7,0 |
±0,9 |
±6,2 |
|
-35 |
±3,8 |
±28,8 |
±2,9 |
±21,6 |
±1,6 |
±11,4 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
±4,5 |
±34,2 |
±2,3 |
±16,9 |
±1,8 |
±13,0 |
|
-45 |
- |
- |
- |
- |
±3,6 |
±27,2 |
±2,8 |
±20,8 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,2 |
±31,9 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±40° 3) |
±(40°...8°) |
±(8°...25°) |
±(25°...90°) | ||||
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
±0,1 |
±0,7 |
|
-10 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
|
-20 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-25 |
±2,0 |
±14,5 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
|
-30 |
±3,1 |
±23,2 |
±1,9 |
±13,7 |
±1,1 |
±7,7 |
±0,8 |
±5,5 |
|
-35 |
±4,8 |
±36,4 |
±2,9 |
±21,6 |
±1,7 |
±12,2 |
±1,1 |
±7,7 |
|
-40 |
- |
- |
±4,5 |
±34,2 |
±2,5 |
±18,4 |
±1,6 |
±11,4 |
|
-45 |
- |
- |
- |
- |
±3,9 |
±29,5 |
±2,4 |
±17,7 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,6 |
±27,2 |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±20° |
±(20°...8°) |
±(8°...25°) |
±(25°...90°) | ||||
|
-5 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,0 |
±7,0 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,5 |
±10,7 |
±1,2 |
±8,4 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
|
-25 |
±2,4 |
±17,7 |
±1,9 |
±13,7 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
|
-30 |
±3,7 |
±28,0 |
±2,9 |
±21,6 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±20° |
±(20°...8°) |
±(8°...25°) |
±(25°...90°) | ||||
|
-35 |
- |
- |
±4,5 |
±34,2 |
±2,3 |
±16,9 |
±1,1 |
±7,7 |
|
-40 |
- |
- |
- |
- |
±3,5 |
±26,4 |
±1,6 |
±11,4 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,4 |
±17,7 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,6 |
±27,2 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 0 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.7 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 12,4 до 18,0 ГГц с облучателями НП.01.001-04 и MI-31-12.4
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,2 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±7° |
±(7°...20°) |
±(20°...30°) |
±(30°...90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
±0,1 |
±0,7 |
|
-10 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,7 |
±4,8 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
|
-20 |
±1,1 |
±7,7 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-25 |
±1,7 |
±12,2 |
±1,2 |
±8,4 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
|
-30 |
±2,6 |
±19,2 |
±1,7 |
±12,2 |
±1,2 |
±8,4 |
±0,8 |
±5,5 |
|
-35 |
±4,1 |
±31,1 |
±2,7 |
±20,0 |
±1,8 |
±13 |
±1,2 |
±8,4 |
|
-40 |
- |
- |
±4,1 |
±31,1 |
±2,7 |
±20,0 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±2,6 |
±19,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,9 |
±29,5 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±49° 3) |
±(49°...8°) |
±(8°...25°) |
±(25°...90°) | ||||
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-25 |
±2,2 |
±16,1 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
|
-30 |
±3,4 |
±25,6 |
±2,0 |
±14,5 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
|
-35 |
- |
- |
±3,2 |
±24,0 |
±2,0 |
±14,5 |
±1,2 |
±8,4 |
|
-40 |
- |
- |
±4,9 |
±37,2 |
±3,0 |
±22,4 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
±4,5 |
±34,2 |
±2,6 |
±19,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,9 |
±29,5 |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±29° |
±(29°...3°) |
±(3°...22°) |
±(22°...90°) | ||||
|
-5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,4 |
±9,9 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-20 |
±2,1 |
±15,3 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
±0,4 |
±2,7 |
|
-25 |
±3,4 |
±25,6 |
±2,4 |
±17,7 |
±1,2 |
±8,4 |
±0,6 |
±4,1 |
|
-30 |
- |
- |
±3,7 |
±28,0 |
±1,7 |
±12,2 |
±0,7 |
±4,8 |
|
-35 |
- |
- |
- |
- |
±2,7 |
±20,0 |
±1,0 |
±7,0 |
|
-40 |
- |
- |
- |
- |
±4,1 |
±31,1 |
±1,4 |
±9,9 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,1 |
±15,3 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,1 |
±23,2 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 9 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.8 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 26,0 до 40,0 ГГц с облучателем
НП.01.001-05
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,2 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±40° 3) |
±(40°...4°) |
±(4°...25°) |
±(25°...90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
|
-15 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-20 |
±2,4 |
±17,7 |
±1,2 |
±8,4 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
|
-25 |
±3,7 |
±28,0 |
±1,9 |
±13,7 |
±1,2 |
±8,4 |
±0,7 |
±4,8 |
|
-30 |
- |
- |
±2,9 |
±21,6 |
±1,8 |
±13,0 |
±0,9 |
±6,2 |
|
-35 |
- |
- |
±4,5 |
±34,2 |
±2,8 |
±20,8 |
±1,4 |
±9,9 |
|
-40 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±2,0 |
±14,5 |
|
-45 |
- |
- |
- |
- |
- |
- |
±3,1 |
±23,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,6 |
±34,9 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±4 |
ю° |
±(40°...3°) |
±(3°...25°) |
±(25°...90°) | |||
|
-5 |
±0,5 |
±3,4 |
±0,5 |
±3,4 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
|
-10 |
±0,9 |
±6,2 |
±0,8 |
±5,5 |
±0,3 |
±2,0 |
±0,4 |
±2,7 |
|
-15 |
±1,5 |
±10,7 |
±1,4 |
±9,9 |
±0,5 |
±3,4 |
±0,6 |
±4,1 |
|
-20 |
±2,4 |
±17,7 |
±2,2 |
±16,1 |
±0,7 |
±4,8 |
±0,8 |
±5,5 |
|
-25 |
±3,7 |
±28,0 |
±3,4 |
±25,6 |
±1,0 |
±7,0 |
±1,3 |
±9,2 |
|
-30 |
- |
- |
- |
- |
±1,5 |
±10,7 |
±1,9 |
±13,7 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±4 |
ю° |
±(40°...3°) |
±(3°...25°) |
±(25°...90°) | |||
|
-35 |
- |
- |
- |
- |
±2,4 |
±17,7 |
±3,0 |
±22,4 |
|
-40 |
- |
- |
- |
- |
±3,6 |
±27,2 |
±4,5 |
±34,2 |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±4 |
ю° |
±(40°...2°) |
±(2°...10°) |
±(10°...90°) | |||
|
-5 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
|
-10 |
±1,0 |
±7,0 |
±0,8 |
±5,5 |
±0,3 |
±2,0 |
±0,4 |
±2,7 |
|
-15 |
±1,7 |
±12,2 |
±1,3 |
±9,2 |
±0,5 |
±3,4 |
±0,6 |
±4,1 |
|
-20 |
±2,6 |
±19,2 |
±2,0 |
±14,5 |
±0,7 |
±4,8 |
±0,8 |
±5,5 |
|
-25 |
±4,1 |
±31,1 |
±3,1 |
±23,2 |
±1,0 |
±7,0 |
±1,3 |
±9,2 |
|
-30 |
- |
- |
- |
- |
±1,5 |
±10,7 |
±1,9 |
±13,7 |
|
-35 |
- |
- |
- |
- |
±2,4 |
±17,7 |
±3,0 |
±22,4 |
|
-40 |
- |
- |
- |
- |
±3,6 |
±27,2 |
±4,5 |
±34,2 |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 0 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.9 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 26,0 до 40,0 ГГц с облучателем НП.01.001-05.01
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,2 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±49° 3) |
±(49°...4°) |
±(4°...25°) |
±(25°...90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-25 |
±2,1 |
±15,3 |
±1,3 |
±9,2 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
|
-30 |
±3,2 |
±24,0 |
±1,9 |
±13,7 |
±1,2 |
±8,4 |
±0,7 |
±4,8 |
|
-35 |
±4,9 |
±37,2 |
±3,0 |
±22,4 |
±1,9 |
±13,7 |
±1,1 |
±7,7 |
|
-40 |
- |
- |
±4,5 |
±34,2 |
±2,8 |
±20,8 |
±1,5 |
±10,7 |
|
-45 |
- |
- |
- |
- |
±4,3 |
±32,6 |
±2,3 |
±16,9 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,4 |
±25,6 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±39° |
±(39°...3°) |
±(3°...25°) |
±(25°...90°) | ||||
|
-5 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
|
-10 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±1,8 |
±13,0 |
±1,1 |
±7,7 |
±0,5 |
±3,4 |
±0,5 |
±3,4 |
|
-20 |
±2,8 |
±20,8 |
±1,7 |
±12,2 |
±0,6 |
±4,1 |
±0,7 |
±4,8 |
|
-25 |
±4,4 |
±33,4 |
±2,6 |
±19,2 |
±0,9 |
±6,2 |
±1,0 |
±7,0 |
|
-30 |
- |
- |
±4,1 |
±31,1 |
±1,3 |
±9,2 |
±1,5 |
±10,7 |
|
-35 |
- |
- |
- |
- |
±2,0 |
±14,5 |
±2,4 |
±17,7 |
|
-40 |
- |
- |
- |
- |
±3,1 |
±23,2 |
±3,6 |
±27,2 |
|
-45 |
- |
- |
- |
- |
±4,7 |
±35,7 |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 9 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.10 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 26,0 до 40,0 ГГц с облучателем СНРЕ.464653.048
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,2 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±40° 3) |
±(40°...4°) |
±(4°...25°) |
±(25°...90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±0,9 |
±6,2 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,4 |
±9,9 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
|
-25 |
±2,2 |
±16,1 |
±1,6 |
±11,4 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
|
-30 |
±3,4 |
±25,6 |
±2,5 |
±18,4 |
±1,6 |
±11,4 |
±0,9 |
±6,2 |
|
-35 |
- |
- |
±3,8 |
±28,8 |
±2,6 |
±19,2 |
±1,4 |
±9,9 |
|
-40 |
- |
- |
- |
- |
±3,9 |
±29,5 |
±2,0 |
±14,5 |
|
-45 |
- |
- |
- |
- |
- |
- |
±3,1 |
±23,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,6 |
±34,9 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±4 |
ю° |
±(40°...3°) |
±(3°...25°) |
±(25°...90°) | |||
|
-5 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
|
-10 |
±1,1 |
±7,7 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,4 |
±2,7 |
|
-15 |
±1,8 |
±13,0 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,6 |
±4,1 |
|
-20 |
±2,8 |
±20,8 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
±0,8 |
±5,5 |
|
-25 |
±4,4 |
±33,4 |
±1,7 |
±12,2 |
±1,1 |
±7,7 |
±1,2 |
±8,4 |
|
-30 |
- |
- |
±2,7 |
±20,0 |
±1,6 |
±11,4 |
±1,8 |
±13,0 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±4 |
ю° |
±(40°...3°) |
±(3°...25°) |
±(25°...90°) | |||
|
-35 |
- |
- |
±4,2 |
±31,9 |
±2,6 |
±19,2 |
±2,8 |
±20,8 |
|
-40 |
- |
- |
- |
- |
±3,9 |
±29,5 |
±4,2 |
±31,9 |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для антенн с размерами апертуры свыше 4 до 6 м1,2) | ||||||||
|
Уровень АДН, дБ |
±4 |
ю° |
±(40°...2°) |
±(2°...10°) |
±(10°...90°) | |||
|
-5 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
|
-10 |
±1,1 |
±7,7 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±1,8 |
±13,0 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
±0,5 |
±3,4 |
|
-20 |
±2,8 |
±20,8 |
±1,3 |
±9,2 |
±0,7 |
±4,8 |
±0,7 |
±4,8 |
|
-25 |
±4,4 |
±33,4 |
±2,1 |
±15,3 |
±1,0 |
±7,0 |
±1,1 |
±7,7 |
|
-30 |
- |
- |
±3,2 |
±24 |
±1,5 |
±10,7 |
±1,6 |
±11,4 |
|
-35 |
- |
- |
±4,9 |
±37,2 |
±2,4 |
±17,7 |
±2,6 |
±19,2 |
|
-40 |
- |
- |
- |
- |
±3,6 |
±27,2 |
±3,9 |
±29,5 |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 0 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.11 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 2,6 до 3,95 ГГц с облучателем Satimo
SH800
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,6 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±25° |
±(25°...35°) |
±(35°. 60°) |
±(60°.90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,6 |
±4,1 |
±0,1 |
±0,7 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±1,0 |
±7,0 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±1,6 |
±11,4 |
±0,4 |
±2,7 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±2,6 |
±19,2 |
±0,6 |
±4,1 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
|
-25 |
±4,1 |
±31,1 |
±0,8 |
±5,5 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
|
-30 |
- |
- |
±1,2 |
±8,4 |
±1,6 |
±11,4 |
±1,0 |
±7,0 |
|
-35 |
- |
- |
±1,8 |
±13,0 |
±2,5 |
±18,4 |
±1,5 |
±10,7 |
|
-40 |
- |
- |
±2,7 |
±20,0 |
±3,8 |
±28,8 |
±2,2 |
±16,1 |
|
-45 |
- |
- |
±4,2 |
±31,9 |
- |
- |
±3,3 |
±24,8 |
|
-50 |
- |
- |
- |
- |
- |
- |
±5,0 |
±37,9 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±25° |
±(25°...30°) |
±(30°.90°) |
- | ||||
|
-5 |
±0,6 |
±4,1 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
- |
- |
|
-10 |
±1,0 |
±7,0 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
- |
- |
|
-15 |
±1,6 |
±11,4 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±2,6 |
±19,2 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
- |
- |
|
-25 |
±4,1 |
±31,1 |
±1,3 |
±9,2 |
±0,9 |
±6,2 |
- |
- |
|
-30 |
- |
- |
±1,9 |
±13,7 |
±1,3 |
±9,2 |
- |
- |
|
-35 |
- |
- |
±2,9 |
±21,6 |
±2,0 |
±14,5 |
- |
- |
|
-40 |
- |
- |
±4,5 |
±34,2 |
±3,0 |
±22,4 |
- |
- |
|
-45 |
- |
- |
- |
- |
±4,5 |
±34,2 |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 9 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.12 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 3,95 до 5,85 ГГц с облучателем Satimo
SH800
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,4 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±20° |
±(20°...25°) |
±(23°...90°) |
- | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
- |
- | |
|
-5 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,1 |
±0,7 |
- |
- |
|
-10 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
- |
- |
|
-15 |
±1,2 |
±8,4 |
±0,8 |
±5,5 |
±0,4 |
±2,7 |
- |
- |
|
-20 |
±1,8 |
±13,0 |
±1,2 |
±8,4 |
±0,6 |
±4,1 |
- |
- |
|
-25 |
±2,9 |
±21,6 |
±1,9 |
±13,7 |
±0,8 |
±5,5 |
- |
- |
|
-30 |
±4,4 |
±33,4 |
±2,9 |
±21,6 |
±1,2 |
±8,4 |
- |
- |
|
-35 |
- |
- |
±4,5 |
±34,2 |
±1,8 |
±13,0 |
- |
- |
|
-40 |
- |
- |
- |
- |
±2,7 |
±20,0 |
- |
- |
|
-45 |
- |
- |
- |
- |
±4,2 |
±31,9 |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±29° 3) |
±(29°...25°) |
±(25°...35°) |
±(35°...90°) | ||||
|
-5 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
±0,1 |
±0,7 |
±0,1 |
±0,7 |
|
-10 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±1,6 |
±11,4 |
±1,0 |
±7,0 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
|
-20 |
±2,6 |
±19,2 |
±1,5 |
±10,7 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
|
-25 |
±4,1 |
±31,1 |
±2,4 |
±17,7 |
±0,8 |
±5,5 |
±0,8 |
±5,5 |
|
-30 |
- |
- |
±3,7 |
±28,0 |
±1,2 |
±8,4 |
±1,0 |
±7,0 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±29° 3) |
±(29°...25°) |
±(25°...35°) |
±(35°...90°) | ||||
|
-35 |
- |
- |
- |
- |
±1,8 |
±13,0 |
±1,6 |
±11,4 |
|
-40 |
- |
- |
- |
- |
±2,7 |
±20,0 |
±2,3 |
±16,9 |
|
-45 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±3,6 |
±27,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 9 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.13 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 5,85 до 8,2 ГГц с облучателем Satimo SH800
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,4 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±1 |
0° |
±(10°...15°) |
±(15°...30°) |
±(30°...90°) | |||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±1,1 |
±7,7 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,8 |
±13,0 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±2,8 |
±20,8 |
±1,3 |
±9,2 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
|
-25 |
±4,4 |
±33,4 |
±2,0 |
±14,5 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
|
-30 |
- |
- |
±3,1 |
±23,2 |
±1,5 |
±10,7 |
±0,7 |
±4,8 |
|
-35 |
- |
- |
±4,8 |
±36,4 |
±2,3 |
±16,9 |
±1,0 |
±7,0 |
|
-40 |
- |
- |
- |
- |
±3,5 |
±26,4 |
±1,3 |
±9,2 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,0 |
±14,5 |
|
-50 |
- |
- |
- |
- |
- |
- |
±2,9 |
±21,6 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±1 |
0° |
±(10°...15°) |
±(15°...25°) |
±(25°...90°) | |||
|
-5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,5 |
±10,7 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±2,3 |
±16,9 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
|
-25 |
±3,7 |
±28,0 |
±1,7 |
±12,2 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
|
-30 |
- |
- |
±2,6 |
±19,2 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
|
-35 |
- |
- |
±4,1 |
±31,1 |
±2,3 |
±16,9 |
±1,2 |
±8,4 |
|
-40 |
- |
- |
- |
- |
±3,5 |
±26,4 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,6 |
±19,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,9 |
±29,5 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 9 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.14 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 8,2 до 12,4 ГГц с облучателем Satimo SH2000
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,2 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±49° 3) |
±(49°...20°) |
±(20°...50°) |
±(50°...90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,9 |
±6,2 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
|
-20 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-25 |
±2,2 |
±16,1 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
|
-30 |
±3,4 |
±25,6 |
±2,2 |
±16,1 |
±1,2 |
±8,4 |
±0,6 |
±4,1 |
|
-35 |
±5,3 |
±40,1 |
±3,5 |
±26,4 |
±1,8 |
±13,0 |
±0,9 |
±6,2 |
|
-40 |
- |
- |
- |
- |
±2,7 |
±20,0 |
±1,2 |
±8,4 |
|
-45 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±1,8 |
±13,0 |
|
-50 |
- |
- |
- |
- |
- |
- |
±2,7 |
±20,0 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±4 |
9° |
±(49°...20°) |
±(20°...30°) |
±(30°...90°) | |||
|
-5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
|
-20 |
±1,5 |
±10,7 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-25 |
±2,4 |
±17,7 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
|
-30 |
±3,7 |
±28,0 |
±2,2 |
±16,1 |
±1,2 |
±8,4 |
±0,8 |
±5,5 |
|
-35 |
- |
- |
±3,5 |
±26,4 |
±1,8 |
±13,0 |
±1,2 |
±8,4 |
|
-40 |
- |
- |
- |
- |
±2,7 |
±20,0 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±2,6 |
±19,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,9 |
±29,5 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 9 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 5.15 - Доверительные границы погрешности измерений уровней АДН и ФДН при доверительной вероятности 0,95 в диапазоне частот от 12,4 до 18,0 ГГц с облучателем Satimo SH2000
|
Доверительные границы погрешности измерений при доверительной вероятности 0,95 | ||||||||
|
для антенн с размерами апертуры от 0,2 до 2 м1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±2° |
±(2°...20°) |
±(20°...30°) |
±(30°...90°) | ||||
|
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус |
АДН, дБ |
ФДН, градус | |
|
-5 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,2 |
±8,4 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,8 |
±13,0 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-25 |
±2,9 |
±21,6 |
±1,6 |
±11,4 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
|
-30 |
±4,4 |
±33,4 |
±2,4 |
±17,7 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
|
-35 |
- |
- |
±3,8 |
±28,8 |
±2,0 |
±14,5 |
±1,1 |
±7,7 |
|
-40 |
- |
- |
- |
- |
±3,0 |
±22,4 |
±1,6 |
±11,4 |
|
-45 |
- |
- |
- |
- |
±4,5 |
±34,2 |
±2,4 |
±17,7 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,6 |
±27,2 |
|
для антенн с размерами апертуры свыше 2 до 4 м1,2) | ||||||||
|
Уровень АДН, дБ |
±49° 3) |
±(49°...15°) |
±(15°...30°) |
±(30°...90°) | ||||
|
-5 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,6 |
±11,4 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
|
-25 |
±2,6 |
±19,2 |
±1,6 |
±11,4 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
|
-30 |
±4,1 |
±31,1 |
±2,4 |
±17,7 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
|
-35 |
- |
- |
±3,8 |
±28,8 |
±2,3 |
±16,9 |
±1,2 |
±8,4 |
|
-40 |
- |
- |
- |
- |
±3,5 |
±26,4 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,6 |
±19,2 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,9 |
±29,5 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) - среднее геометрическое значение габаритов апертуры; 3) - 9 = 1801/(nD), где 1 - длина волны в метрах, D - максимальный размер апертуры в метрах. | ||||||||
Таблица 6 - Доверительные границы погрешности измерений уровней поляризационных диаграмм (ПД) при доверительной вероятности 0,95 для всех облучателей, кроме Satimo SH800 и Satimo SH2000
|
Доверительные границы погрешности измерений1) при доверительной ве |
роятности 0,95 | ||
|
Размеры апертуры, м |
от L2) до 2 м3) |
св. 2 до 4 м3) |
св. 4 до 6 м3) |
|
Уровень ПД, дБ | |||
|
-5 |
±0,5 |
±0,5 |
±0,6 |
|
-10 |
±0,8 |
±0,9 |
±1,0 |
|
-15 |
±1,3 |
±1,4 |
±1,7 |
|
Размеры апертуры, м |
от L2) до 2 м3) |
св. 2 до 4 м3) |
св. 4 до 6 м3) |
|
Уровень ПД, дБ | |||
|
-20 |
±2,0 |
±2,2 |
±2,6 |
|
-25 |
±3,2 |
±3,5 |
±4,1 |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) где L>31 в диапазоне частот от 0,8 до 1,7 ГГц где L>51 в диапазоне частот от 1,7 до 8,2 ГГц где L>81 в диапазоне частот от 8,2 до 40 ГГц 3) - среднее геометрическое значение габаритов апертуры. | |||
Таблица 7 - Метрологические характеристики в режиме измерений РЛХ объектов
|
Наименование характеристики |
Значение | |
|
измерительный канал с ВАЦ E8363C или N5244A |
измерительны й канал с ВАЦ C4420 | |
|
Доверительные границы погрешности мер ЭПР при доверительной вероятности 0,95, дБ |
±0,2 | |
|
Остаточная ЭПР безэховой камеры1) при продолжительности цикла измерений 1 и 8 часов, дБ (исх. 1 м2), не более при размере пространственного строба в рабочей зоне не менее 10 м СНРЕ.685681.008-01, УШЯИ.301554.001-01, НП.01.001, СНРЕ.464653.045, НП.01.001-01 и СНРЕ.464653.046, НП.01.001-02 и СНРЕ.464653.047, НП.01.001-03 и MI-31-8.2, Satimo SH800 1 час |
-55 |
-55 |
|
8 часов |
-50 |
-50 |
|
НП.01.001-04 и MI-31-12.4 1 час |
-53 |
-50 |
|
8 часов |
-50 |
-50 |
|
НП.01.001-05.01 и СНРЕ.464653.048 1 час |
-53 |
- |
|
8 часов |
-50 | |
|
Satimo SH2000 в диапазоне частот от 8,2 до 12,4 ГГц 1 час |
-53 |
-53 |
|
8 часов |
-53 |
-53 |
|
Satimo SH2000 в диапазоне частот свыше 12,4 до 18,0 ГГц 1 час |
-44 |
-44 |
|
8 часов |
-44 |
-44 |
|
Наименование характеристики |
Значение | |
|
измерительный канал с ВАЦ E8363C или N5244A |
измерительны й канал с ВАЦ C4420 | |
|
Динамический диапазон измерений ЭПР (для объектов с максимальной ЭПР не менее 10 м2), дБ, не менее СНРЕ.685681.008-01, УШЯИ.301554.001-01, НП.01.001, СНРЕ.464653.045, НП.01.001-01 и СНРЕ.464653.046, НП.01.001-02 и СНРЕ.464653.047, НП.01.001-03 и MI-31-8.2, Satimo SH800 1 час |
60 |
60 |
|
8 часов НП.01.001-04 и MI-31-12.4 |
55 |
55 |
|
1 час |
60 |
55 |
|
8 часов НП.01.001-05.01 и СНРЕ.464653.048 |
55 |
55 |
|
1 час |
60 |
- |
|
8 часов |
55 | |
|
Satimo SH2000 в диапазоне частот от 8,2 до 12,4 ГГц 1 час |
60 |
60 |
|
8 часов |
55 |
55 |
|
Satimo SH2000 в диапазоне частот свыше 12,4 до 18,0 ГГц 1 час |
50 |
50 |
|
8 часов |
50 |
50 |
Примечание:
1) - при выполнении процедуры компенсации остаточного фона стробировании рабочего объема комплекса при помощи импульсного модулятора и выполнении процедуры спектральной обработки сигналов во временной области.
Таблица 8 - Доверительные границы погрешности измерений ЭПР объектов при доверительной вероятности 0,95
|
Доверительные границы погрешности измерений ЭПР объектов при доверительной вероятности 0,95 в максимуме диаграммы обратного рассеяния1), дБ | |||
|
Поляризация |
от L2) до 2 м3) |
св. 2 до 4 м3) |
св. 4 до 6 м3) |
|
УШЯИ.464653.001 | |||
|
на согласованной поляризации4) |
±1,1 |
±1,4 |
±2,3 |
|
на кроссполяризации |
±1,8 |
±1,9 |
±2,6 |
|
СНРЕ.464653.047, MI-31-8.2, MI-31-12.4, НП.01.001-02, НП.01.001-03, НП.01.001-04 | |||
|
на согласованной поляризации4) |
±0,9 |
±1,1 |
±1,5 |
|
на кроссполяризации |
±1,2 |
±1,3 |
±1,7 |
|
СНРЕ.464653.045, СНРЕ.464653.046, НП.01.001, НП.01.001-01, СНРЕ.464653.048, НП.01.001-05 | |||
|
на согласованной поляризации4) |
±1,1 |
±1,3 |
±1,9 |
|
Поляризация |
от L2) до 2 м3) |
св. 2 до 4 м3) |
св. 4 до 6 м3) |
|
СНРЕ.464653.045, СНРЕ.464653.046, НП.01.001, НП.01.001-01, СНРЕ.464653.048, НП.01.001-05 | |||
|
на кроссполяризации |
±1,6 |
±1,7 |
±2,1 |
|
НП.01.001-05.01 | |||
|
на согласованной поляризации4) |
±0,9 |
±1,5 |
- |
|
на кроссполяризации |
±1,2 |
±1,8 |
- |
|
Satimo SH800 и Satimo SH2000 | |||
|
на согласованной поляризации4) |
±1,3 |
±1,7 |
- |
|
на кроссполяризации |
±2,1 |
±2,3 |
- |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) где L>31 в диапазоне частот от 0,8 до 1,7 ГГц где L>51 в диапазоне частот от 1,7 до 8,2 ГГц где L>81 в диапазоне частот от 8,2 до 40 ГГц 3) - среднее геометрическое значение габаритов апертуры; 4) - уровень кроссполяризации минус 10 дБ. | |||
Таблица 9 - Доверительные границы погрешности измерений уровней ДОР при доверительной вероятности 0,95 (8 часов)
|
Доверительные границы погрешности измерений1) при доверительной вероятности 0,95 | ||||
|
Размеры апертуры, м |
от L2) до 2 м3) |
св. |
2 до 4 м3) |
св. 4 до 6 м3) |
|
Уровень ДОР, дБ | ||||
|
Облучатель УШЯИ.464653.001 | ||||
|
-5 |
±0,3 |
±0,5 |
±1,0 | |
|
-10 |
±0,6 |
±0,8 |
±1,7 | |
|
-15 |
±1,0 |
±1,4 |
±2,8 | |
|
-20 |
±1,5 |
±2,2 |
±4,4 | |
|
-25 |
±2,5 |
±3,4 |
- | |
|
-30 |
±3,8 |
- |
- | |
|
Облучатель СНРЕ.464653.045 | ||||
|
-5 |
±0,3 |
±0,3 |
±0,3 | |
|
-10 |
±0,5 |
±0,6 |
±0,6 | |
|
-15 |
±0,9 |
±0,9 |
±0,9 | |
|
-20 |
±1,3 |
±1,4 |
±1,4 | |
|
-25 |
±2,0 |
±2,2 |
±2,2 | |
|
-30 |
±3,1 |
±3,3 |
±3,3 | |
|
-35 |
±4,8 |
- |
- | |
|
Облучатель НП.01.001 | ||||
|
-5 |
±0,3 |
±0,3 |
±0,3 | |
|
-10 |
±0,6 |
±0,5 |
±0,6 | |
|
-15 |
±0,9 |
±0,8 |
±1,0 | |
|
Размеры апертуры, м |
от L2) до 2 м3) |
св. 2 до 4 м3) |
св. 4 до 6 м3) |
|
Уровень ДОР, дБ | |||
|
Облучатель НП.01.001 | |||
|
-20 |
±1,4 |
±1,1 |
±1,5 |
|
-25 |
±2,2 |
±1,7 |
±2,3 |
|
-30 |
±3,3 |
±2,6 |
±3,6 |
|
-35 |
- |
±4,1 |
- |
|
Облучатель СНРЕ.464653.046 | |||
|
-5 |
±0,3 |
±0,3 |
±0,5 |
|
-10 |
±0,6 |
±0,6 |
±0,9 |
|
-15 |
±1,0 |
±1,0 |
±1,4 |
|
-20 |
±1,5 |
±1,5 |
±2,2 |
|
-25 |
±2,4 |
±2,5 |
±3,5 |
|
-30 |
±3,8 |
±3,8 |
- |
|
Облучатель НП.01.001-01 | |||
|
-5 |
±0,4 |
±0,3 |
±0,5 |
|
-10 |
±0,7 |
±0,6 |
±0,8 |
|
-15 |
±1,2 |
±1,0 |
±1,4 |
|
-20 |
±1,8 |
±1,5 |
±2,2 |
|
-25 |
±2,8 |
±2,5 |
±3,4 |
|
-30 |
±4,3 |
±3,8 |
- |
|
Облучатель СНРЕ.464653.047 | |||
|
-5 |
±0,3 |
±0,4 |
±0,4 |
|
-10 |
±0,5 |
±0,7 |
±0,8 |
|
-15 |
±0,8 |
±1,1 |
±1,3 |
|
-20 |
±1,2 |
±1,7 |
±2,0 |
|
-25 |
±1,9 |
±2,6 |
±3,1 |
|
-30 |
±3,0 |
±4,1 |
±4,8 |
|
-35 |
±4,6 |
- |
- |
|
Облучатель НП.01.001-02 | |||
|
-5 |
±0,3 |
±0,3 |
±0,5 |
|
-10 |
±0,5 |
±0,6 |
±0,8 |
|
-15 |
±0,8 |
±1,0 |
±1,3 |
|
-20 |
±1,1 |
±1,4 |
±2,1 |
|
-25 |
±1,8 |
±2,3 |
±3,3 |
|
-30 |
±2,7 |
±3,5 |
±5,0 |
|
-35 |
±4,2 |
- |
- |
|
Облучатель MI-31-8.2 | |||
|
-5 |
±0,2 |
±0,3 |
±0,3 |
|
-10 |
±0,4 |
±0,5 |
±0,6 |
|
-15 |
±0,7 |
±0,9 |
±1,0 |
|
Размеры апертуры, м |
от L2) до 2 м3) |
св. 2 до 4 м3) |
св. 4 до 6 м3) |
|
Уровень ДОР, дБ | |||
|
Облучатель MI-31-8.2 | |||
|
-20 |
±1,0 |
±1,3 |
±1,5 |
|
-25 |
±1,6 |
±2,1 |
±2,4 |
|
-30 |
±2,4 |
±3,2 |
±3,7 |
|
-35 |
±3,7 |
±4,9 |
- |
|
Облучатель НП.01.001-03 | |||
|
-5 |
±0,2 |
±0,3 |
±0,4 |
|
-10 |
±0,4 |
±0,6 |
±0,8 |
|
-15 |
±0,7 |
±0,9 |
±1,2 |
|
-20 |
±1,0 |
±1,4 |
±1,9 |
|
-25 |
±1,6 |
±2,2 |
±3,0 |
|
-30 |
±2,3 |
±3,4 |
±4,7 |
|
-35 |
±3,6 |
±5,2 |
±7,0 |
|
Облучатель MI-31-12.4 | |||
|
-5 |
±0,3 |
±0,3 |
±0,3 |
|
-10 |
±0,5 |
±0,5 |
±0,6 |
|
-15 |
±0,8 |
±0,8 |
±1,0 |
|
-20 |
±1,2 |
±1,1 |
±1,5 |
|
-25 |
±1,9 |
±1,8 |
±2,4 |
|
-30 |
±2,9 |
±2,7 |
±3,6 |
|
-35 |
±4,4 |
±4,1 |
±5,5 |
|
Облучатель НП.01.001-04 | |||
|
-5 |
±0,3 |
±0,3 |
±0,5 |
|
-10 |
±0,5 |
±0,6 |
±0,9 |
|
-15 |
±0,8 |
±0,9 |
±1,4 |
|
-20 |
±1,1 |
±1,4 |
±2,2 |
|
-25 |
±1,8 |
±2,2 |
±3,5 |
|
-30 |
±2,8 |
±3,4 |
±5,3 |
|
Облучатель НП.01.001-05 | |||
|
-5 |
±0,5 |
±0,5 |
±0,6 |
|
-10 |
±0,9 |
±0,9 |
±1,0 |
|
-15 |
±1,4 |
±1,5 |
±1,7 |
|
-20 |
±2,2 |
±2,3 |
±2,6 |
|
-25 |
±3,5 |
±3,6 |
±4,1 |
|
Облучатель НП.01.001-05.01 | |||
|
-5 |
±0,3 |
±0,6 |
- |
|
-10 |
±0,6 |
±1,0 |
- |
|
-15 |
±1,0 |
±1,7 |
- |
|
-20 |
±1,4 |
±2,6 |
- |
|
Доверительные границы погрешности измерений1) при доверительной вероятности 0,95 | |||
|
Размеры апертуры, м |
от L2) до 2 м3) |
св. 2 до 4 м3) |
св. 4 до 6 м3) |
|
Уровень ДОР, дБ | |||
|
Облучатель НП.01.001-05.01 | |||
|
-25 |
±2,3 |
±4,1 |
- |
|
-30 |
±3,5 |
±6,2 |
- |
|
Облучатель СНРЕ.464653.048 | |||
|
-5 |
±0,3 |
±0,6 |
±0,8 |
|
-10 |
±0,5 |
±1,1 |
±1,3 |
|
-15 |
±0,9 |
±1,7 |
±2,2 |
|
-20 |
±1,3 |
±2,7 |
±3,4 |
|
-25 |
±2,0 |
±4,3 |
±5,3 |
|
-30 |
±3,1 |
±6,4 |
±7,8 |
|
Облучатель Satimo SH800, S-диапазон | |||
|
-5 |
±0,6 |
±0,5 |
- |
|
-10 |
±1,0 |
±0,9 |
- |
|
-15 |
±1,6 |
±1,5 |
- |
|
-20 |
±2,6 |
±2,4 |
- |
|
-25 |
±4,0 |
±3,8 |
- |
|
Облучатель Satimo SH800, С1-диапазон | |||
|
-5 |
±0,4 |
±0,5 |
- |
|
-10 |
±0,7 |
±1,0 |
- |
|
-15 |
±1,1 |
±1,6 |
- |
|
-20 |
±1,8 |
±2,5 |
- |
|
-25 |
±2,8 |
±3,9 |
- |
|
-30 |
±4,3 |
±5,9 |
- |
|
Облучатель Satimo SH800, С2-диапазон | |||
|
-5 |
±0,6 |
±0,5 |
- |
|
-10 |
±1,0 |
±0,9 |
- |
|
-15 |
±1,7 |
±1,5 |
- |
|
-20 |
±2,6 |
±2,3 |
- |
|
-25 |
±4,1 |
±3,7 |
- |
|
Облучатель Satimo SH2000, X-диапазон | |||
|
-5 |
±0,3 |
±0,4 |
- |
|
-10 |
±0,6 |
±0,6 |
- |
|
-15 |
±1,0 |
±1,0 |
- |
|
-20 |
±1,5 |
±1,6 |
- |
|
-25 |
±2,3 |
±2,5 |
- |
|
-30 |
±3,6 |
±3,8 |
- |
|
Доверительные границы погрешности измерений1) при доверительной ве] |
роятности 0,95 | ||
|
Размеры апертуры, м |
от L2) до 2 м3) |
св. 2 до 4 м3) |
св. 4 до 6 м3) |
|
Уровень ДОР, дБ | |||
|
Облучатель SH2000, Ku-диапазон | |||
|
-5 |
±0,4 |
±0,4 |
- |
|
-10 |
±0,7 |
±0,7 |
- |
|
-15 |
±1,2 |
±1,1 |
- |
|
-20 |
±1,9 |
±1,7 |
- |
|
-25 |
±2,9 |
±2,7 |
- |
|
-30 |
±4,5 |
±4,1 |
- |
|
Примечания: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ; 2) где L>31 в диапазоне частот от 0,8 до 1,7 ГГц где L>51 в диапазоне частот от 1,7 до 8,2 ГГц где L>81 в диапазоне частот от 8,2 до 40 ГГц 3) - среднее геометрическое значение габаритов апертуры. | |||
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон изменения угла поворота РТО с ДКП в азимутальной плоскости, градус |
от 0 до 360 |
|
Диапазон изменения угла поворота РТО с ДКП в угломестной плоскости, градус |
от -40 до 0 |
|
Минимальная дискретность угла поворота РТО с ДКП в азимутальной и угломестной плоскостях и ЧКМП в азимутальной плоскости, секунда, не более |
40 |
|
Диапазон изменения угла поворота ЧКМП в азимутальной плоскости, градус |
от 0 до 360 |
|
Диапазон изменения угла поворота ЧКМП по крену, градус |
от 0 до 360 |
|
Диапазон изменения угла поворота ЧКМП в угломестной плоскости, градус |
от -40 до 90 |
|
Минимальная дискретность угла поворота ЧКМП в азимутальной плоскости, секунда, не более |
40 |
|
Пределы допускаемой погрешности отсчета углового положения ЧКМП в азимутальной плоскости, секунда |
±20 |
|
Потребляемая мощность, ВА, не более |
6000 |
|
Габаритные размеры безэховой камеры, м, не менее: длина ширина высота |
47 15 12 |
|
Параметры электропитания от однофазной сети переменного тока: - напряжение, В - частота, Гц |
от 198 до 242 от 49 до 51 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +20 °С, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 70 от 84 до 106 |
Знак утверждения типа
наносится на стойку с контроллерами позиционеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 11 - Комплектность комплекса
|
Наименование |
Обозначение |
Кол-во |
|
Безэховая камера |
CHPE.410111.059 |
1 шт. |
|
Коллиматор МАРК-12 |
CHPE.410111.060 |
1 шт. |
|
Комплект облучателей рупорных |
СНРЕ.410111.061 |
1 шт. |
|
Позиционер азимутальный карусельного типа |
ПДБК.484125.006 |
1 шт. |
|
Набор облучателей основной |
СНРЕ.410111.062 |
1 шт. |
|
Антенна П6-23М |
УШЯИ.464653.001 |
2 шт. |
|
Антенна П6-23МР |
СНРЕ.464653.057 |
1 шт. |
|
Рупор конический S |
СНРЕ.464653.045 |
4 шт. |
|
Рупор конический C1 |
СНРЕ.464653.046 |
4 шт. |
|
Рупор конический C2 |
СНРЕ.464653.047 |
4 шт. |
|
Рупор конический Ka |
СНРЕ.464653.048 |
4 шт. |
|
Антенна MI - X |
MI-Technologies MI-31-8.2 |
2 шт. |
|
Антенна MI - Ku |
MI-Technologies MI-31-12.4 |
2 шт. |
|
Набор облучателей вспомогательный |
СНРЕ.410111.063 |
1 шт. |
|
Рупор конический S |
НП.01.001 |
5 шт. |
|
Рупор конический C1 |
НП.01.001-01 |
5 шт. |
|
Рупор конический C2 |
НП.01.001-02 |
5 шт. |
|
Рупор конический X |
НП.01.001-03 |
5 шт. |
|
Рупор конический Ku |
НП.01.001-04 |
5 шт. |
|
Рупор конический Ka |
НП.01.001-05 |
5 шт. |
|
Рупор конический Ka 4м |
НП.01.001-05.01 |
4 шт. |
|
Комплект облучателей «Широкополосный» |
СНРЕ.410111.065 |
1 шт. |
|
Облучатель Satimo |
SH800 |
4 шт. |
|
Облучатель Satimo |
SH2000 |
4 шт. |
|
Сканер с комплектом зондов |
СНРЕ.410111.066 |
1 шт. |
|
Сканер | ||
|
ТМП.048П.08.11.003 |
четырехкоординатный (X,Y, |
1 шт. |
|
Z, P) | ||
|
Зонд измерительный |
Orbit/FR AL-2305-0.5-N |
1 шт. |
|
Зонд измерительный |
Orbit/FR AL-2305-0.75-N |
1 шт. |
|
Зонд измерительный |
Orbit/FR AL-2305-1.12-N |
1 шт. |
|
Зонд измерительный |
Orbit/FR AL-2305-1.7-N |
1 шт. |
|
Наименование |
Обозначение |
Кол-во |
|
Зонд измерительный |
Orbit/FR AL-2305-2.6-N |
1 шт. |
|
Зонд измерительный |
Orbit/FR AL-2305-3.95-N |
1 шт. |
|
Зонд измерительный |
Orbit/FR AL-2305-5.85-N |
1 шт. |
|
Зонд измерительный |
Orbit/FR AL-2305-8.2-SMA |
1 шт. |
|
Зонд измерительный |
Orbit/FR AL-2305-12.4-SMA |
1 шт. |
|
Зонд измерительный |
Orbit/FR AL-2305-18-K |
1 шт. |
|
Зонд измерительный |
Orbit/FR AL-2305-26.5-K |
1 шт. |
|
Комплект эталонных отражателей |
СНРЕ.410111.067 |
1 шт. |
|
Отражатель эталонный Э1 |
ТТЛК 020.01.00.000СБ |
1 шт. |
|
Отражатель эталонный Э2 |
ТТЛК 020.02.00.000СБ |
2 шт. |
|
Отражатель эталонный Э3 |
ТТЛК 020.03.00.000СБ |
2 шт. |
|
Отражатель эталонный Э4 |
ТТЛК 020.04.00.000СБ |
1 шт. |
|
Комплект эталонных антенн |
СНРЕ.410111.068 |
1 шт. |
|
Антенна измерительная с КВП М1-11А-26-ВС |
MI-Technologies MI-12-26 |
1 шт. |
|
Антенна измерительная с КВП MI-11A-18 |
MI-Technologies MI-12-18 |
1 шт. |
|
Антенна измерительная с КВП MI-11A-12.4 |
MI-Technologies MI-12-12.4 |
1 шт. |
|
Антенна измерительная с КВП MI-11A-8.2 |
MI-Technologies MI-12-8.2 |
1 шт. |
|
Антенна измерительная с КВП MI-11A-5.8 |
MI-Technologies MI-12-5.8 |
1 шт. |
|
Антенна измерительная с КВП MI-11A-3.9 |
MI-Technologies MI-12-3.9 |
1 шт. |
|
Антенна измерительная с КВП MI-11A-2.6 |
MI-Technologies MI-12-2.6 |
1 шт. |
|
Антенна измерительная с КВП MI-11A-1.7 |
MI-Technologies MI-12-1.7 |
1 шт. |
|
Антенна измерительная с КВП MI-11A-1.1 |
MI-Technologies MI-12-1.1 |
1 шт. |
|
Антенна измерительная с КВП MI-11A-O.75 |
MI-Technologies MI-12-0.75 |
1 шт. |
|
Система измерений |
СНРЕ.410111.069 |
1 шт. |
|
Векторный анализатор цепей |
Agilent PNA-X N5244A |
1 шт. |
|
Векторный анализатор цепей |
Agilent E8363C |
1 шт. |
|
Векторный анализатор цепей с выносными |
Planar C4420 с TFE1854 |
1 шт. |
|
модулями расширения диапазона частот | ||
|
система управления переключателями |
Agilent 34980А |
1 шт. |
|
генератор сигналов |
E8257D |
1 шт. |
|
стандарт частоты и времени рубидиевый |
Ч1-92 |
1 шт. |
|
генератор импульсов 81110A с двумя модулями |
81110A |
1 шт. |
|
81112A | ||
|
генератор импульсов |
АКИП-3423/4 |
1 шт. |
|
усилители мощности Agilent 83020A с источником |
83020A |
2 шт |
|
питания Agilent 87422A | ||
|
усилитель мощности BLMA |
BLMA 2640-3A |
3 шт. |
|
усилитель мощности AMF-3D-0200 1800 |
AMF-3D-0200 1800 |
3 шт. |
|
усилитель мощности DAHP260400-40/05-0006 |
DAHP260400-40/05-0006 |
3 шт. |
|
усилитель СВЧ систем |
QPAS 2000 18000 40 40S |
2 шт. |
|
РТО с ДКП |
СТ51-9400-0 |
1 шт. |
|
ЧКМП |
СТ51-9500-0 |
1 шт. |
|
Система лазерная измерительная |
FARO LASER TRACKER |
1 шт. |
|
Управляющий вычислительный комплекс |
- |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Наименование |
Обозначение |
Кол-во |
|
ПО для измерения РТХ антенн и анализа результатов ПО для измерения РЛЗ объектов и анализа результатов ПО для измерения АФР ЭМП в рабочей зоне и анализа результатов |
antennai.exe rcsi.exe scaneri.exe |
1 шт. 1 шт. 1 шт. |
|
Подъемник ножничный самоходный |
MEC3247ES |
1 шт. |
|
Подъемник ножничный самоходный |
MEC2047ES |
1 шт. |
|
Подъемник коленчатый самоходный |
JLG 450AG |
1 шт. |
|
Климатическая система |
- |
1 шт. |
|
Система видеонаблюдения |
- |
1 шт. |
|
Система бесперебойного питания |
- |
1 шт. |
|
Автоматизированный измерительный комплекс -компактный полигон АИК-КП. Руководство по эксплуатации |
СНРЕ.410111.058РЭ |
1 экз. |
|
Автоматизированный измерительный комплекс -компактный полигон АИК-КП. Паспорт |
СНРЕ.410111.058ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 СНРЕ.410111.058РЭ «Комплекс измерительный автоматизированный -компактный полигон АИК-КП. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».
Другие Полигоны
