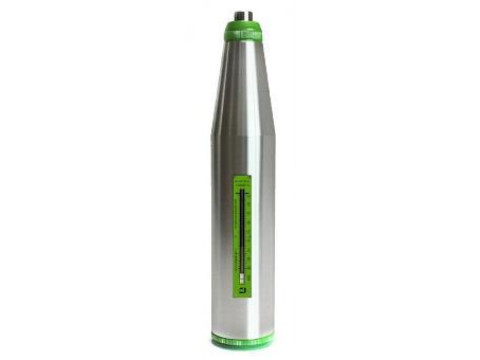

Молотки Шмидта ПРОМТ
| Номер в ГРСИ РФ: | 97734-26 |
|---|---|
| Производитель / заявитель: | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
Молотки Шмидта ПРОМТ (далее по тексту - молотки) предназначены для измерений относительной высоты отскока бойка после удара при неразрушающем контроле цементных бетонов и других строительных материалов для последующего определения прочности материала по градуировочным зависимостям при определенной энергии удара.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97734-26 | ||||||||||||
| Действует | по 16.02.2031 | ||||||||||||
| Наименование | Молотки Шмидта | ||||||||||||
| Модель | ПРОМТ | ||||||||||||
| Модификации |
ПРОМТ С-225 ПРОМТ С-225М ПРОМТ С-75 ПРОМТ С-75М ПРОМТ С-20 ПРОМТ С-20М |
||||||||||||
| Приказы |
№268 от
16.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2d502ccb-d152-f02b-7c43-207c5b610cbf | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО НТЦ «Промтехнологии», РОССИЯ, 198152, г. Санкт-Петербург, ул. Краснопутиловская, д. 69, лит. А, ч. помещ. 33Н; 198323, Ленинградская обл., Ломоносовский р-н, Анненское СП, Красносельское ш., стр. 2
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202505 Государственная система обеспечения единства измерений. Молотки Шмидта ПРОМТ. Методика поверки.
(с 16.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97734-26: Описание типа
2026-97734-26.pdf
|
Скачать | 141.5 КБ | |
|
97734-26: Методика поверки
МП-ОТГ-202505
2026-mp97734-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Молотки Шмидта ПРОМТ (далее по тексту - молотки) предназначены для измерений относительной высоты отскока бойка после удара при неразрушающем контроле цементных бетонов и других строительных материалов для последующего определения прочности материала по градуировочным зависимостям при определенной энергии удара.
Описание
Принцип действия молотков основан на ударе бойка, разогнанного предварительно натянутой пружиной ударного механизма по концу индентора, прижатого другим концом к исследуемой поверхности, и определения прочности бетона по значению относительной высоты отскока бойка на индикаторной шкале с ползунком, градуированной в относительных единицах. Шкала выражена в отношении высоты отскока R, %, бойка по формуле:
h
R = —100, ЛI
где h - высота отскока бойка, мм;
ЛI - максимальная деформация пружины, мм.
Величина высоты отскока бойка R является косвенной характеристикой прочности исследуемого бетона или иного строительного материала и используется при определении прочности исследуемого материала по градуировочным зависимостям прочности материала от величины высоты отскока бойка. Градуировочные зависимости устанавливают на основе результатов испытаний цилиндра (куба) сначала измерением с помощью молотка, а затем измерением прочности по ГОСТ 10180-2012.
Конструктивно молотки состоят из корпуса цилиндрической формы, внутри которого размещаются боек, ударный механизм и индикаторная шкала с ползунком.
Молотки выпускаются в следующих модификациях: ПРОМТ С-225, ПРОМТ С-225М, ПРОМТ С-75, ПРОМТ С-75М, ПРОМТ С-20, ПРОМТ С-20М, которые отличаются областью допустимых объектов исследования и значениями энергии удара. Модификации ПРОМТ С-225М, ПРОМТ С-75М и ПРОМТ С-20М отличаются от модификаций ПРОМТ С-225, ПРОМТ С-75
и ПРОМТ С-20 соответственно контрастным износостойким и противоскользящим покрытием корпуса.
Пломбирование молотков от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится методом гравировки или наклеивания этикетки на боковую поверхность корпуса молотка.
Фотография общего вида молотков представлена на рисунке 1.
Места нанесения заводского номера и знака утверждения типа указаны на рисунке 2.

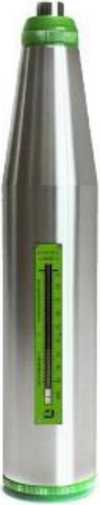

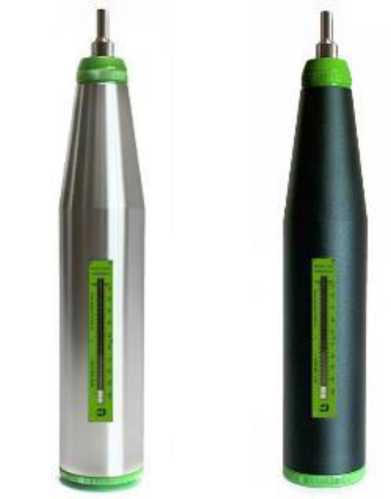

Модификации ПРОМТ С-225М,
Модификации ПРОМТ С-225, ПРОМТ С-75
ПРОМТ С-75М

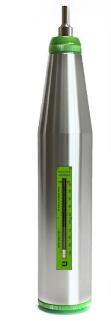

Модификация
ПРОМТ С-20

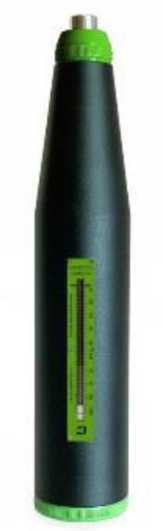

Модификация
ПРОМТ С-20М
Рисунок 1 - Общий вид молотков

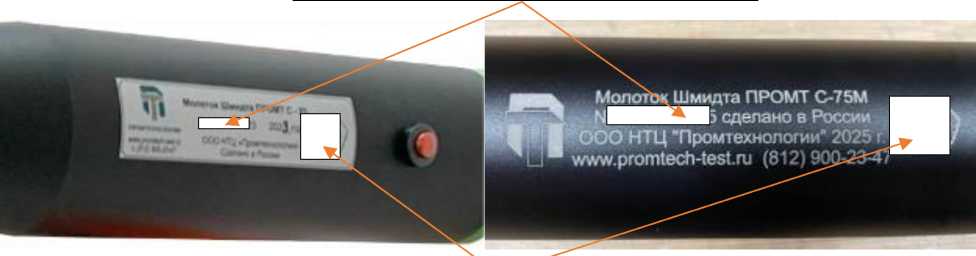

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
ПРОМТ С-225; ПРОМТ С-225М |
ПРОМТ С-75; ПРОМТ С-75М |
ПРОМТ С-20; ПРОМТ С-20М | |
|
Номинальное значение энергии удара, Дж |
2,207 |
0,735 |
0,196 |
|
Допускаемое отклонение энергии удара от номинального значения, Дж |
±0,220 |
±0,075 |
±0,020 |
|
Диапазон измерений относительной высоты отскока R бойка, % |
от 10 до 100 | ||
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений относительной высоты отскока бойка, % |
10 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
ПРОМТ С-225; ПРОМТ С-225М |
ПРОМТ С-75; ПРОМТ С-75М |
ПРОМТ С-20; ПРОМТ С-20М | |
|
Диапазон прочности на сжатие, МПа |
от 10 до 70 |
от 10 до 60 |
от 1 до 25 |
|
Диаметр индентора, мм |
15±1 |
15±1 |
8±1 |
|
Твердость рабочей поверхности индентора, HRC, не менее |
51 | ||
|
Шероховатость контактной части индентора Ra, мкм, не более |
10 | ||
|
Габаритные размеры (диаметрхдлина), мм, не более |
65x290 | ||
|
Масса (без упаковочной тары), кг, не более |
1,1 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +40 | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч |
6000 |
Знак утверждения типа
наносится методом гравировки или наклеивания этикетки на боковую поверхность корпуса молотка и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Молоток Шмидта* |
ПРОМТ |
1 шт. |
|
Шлифовальный камень для подготовки поверхности |
- |
1 шт. |
|
Упаковочная тара |
- |
1 шт. |
|
Руководство по эксплуатации |
ПРВМ.525.00.001РЭ |
1 экз. |
|
* Модификация в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 2.3 «Использование прибора» руководства по эксплуатации ПРВМ.525.00.001РЭ.
Нормативные документы
ПРВМ.415119.002 ТУ:2022 «Молотки Шмидта ПРОМТ. Технические условия».
