Микрометры со вставками
| Номер в ГРСИ РФ: | 97740-26 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | Dasqua Technology Ltd, КНР |
Микрометры со вставками (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97740-26 | |||||||||||||||||||||
| Действует | по 17.02.2031 | |||||||||||||||||||||
| Наименование | Микрометры со вставками | |||||||||||||||||||||
| Модификации |
МВМ МВМЦ МВТ МВТЦ МВУЦ |
|||||||||||||||||||||
| Приказы |
№269 от
17.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 80d9be62-b7c7-2e27-5b92-d30db85ef60c | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Dasqua Technology Ltd., КИТАЙ, 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu
Поверка
| Методика поверки / информация о поверке |
МП-7.040-2025 Государственная система обеспечения единства измерений. Микрометры со вставками. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97740-26: Описание типа
2026-97740-26.pdf
|
Скачать | 1 MБ | |
|
97740-26: Методика поверки
МП-7.040-2025
2026-mp97740-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Микрометры со вставками (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Описание
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение подвижной пятки микрометра.
Микрометры выпускаются пяти модификаций:
- МВМ - микрометр со вставками для измерения параметров резьбы с отсчетом по шкалам стебля и барабана;
- МВМЦ - микрометр со вставками для измерения параметров резьбы с цифровым отсчетным устройством;
- МВТ - микрометр с шаровыми вставками с отсчетом по шкалам стебля и барабана;
- МВТЦ - микрометр с шаровыми вставками с цифровым отсчетным устройством;
- МВУЦ - универсальный микрометр с цифровым отсчетным устройством.
Микрометры с отсчетом по шкалам стебля и барабана состоят из скобы, в которую с одной стороны установлена микрометрическая головка, а с другой - подвижная пятка, стебля, барабана, теплоизоляционной накладки, стопорного устройства для закрепления микрометрического винта или без него. На микрометрической головке микрометров имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления подвижной пятки имеется стопорное устройство. Для учета осевого перемещения микрометрического винта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленный на микрометрическом винте. Для отсчета долей оборота микрометрического винта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра.
Микрометры с цифровым отсчетным устройством состоят из скобы, в которую с одной стороны установлена микрометрическая головка, а с другой - подвижная пятка, стебля, барабана, теплоизоляционной накладки, стопорного устройства для закрепления микрометрического винта или без него, цифрового отсчетного устройства, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций. При включении, на считывающем устройстве отображается фактическое абсолютное измерительное положение. На микрометрической головке микрометров имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления подвижной пятки имеется стопорное устройство. Отсчет показаний осуществляется с помощью цифрового отсчетного устройства.
Микрометры модификаций МВМ и МВМЦ имеют сменные конические и призматические или ножевидные и призматические измерительные наконечники и предназначены для измерений среднего диаметра метрических, дюймовых и трубных резьб.
Микрометры модификаций МВТ и МВТЦ имеют сменные шариковые измерительные наконечники и предназначены для измерений диаметра зубчатых колес.
Микрометры модификации МВУЦ имеют сменные измерительные наконечники различной формы и предназначены для измерений в труднодоступных местах и для измерений длины общей нормали зубчатых колес.
Цвет скобы и теплоизоляционной накладки микрометра может отличаться от указанных на рисунках 1 - 5.
В отверстиях подвижной пятки и микрометрического винта устанавливаются сменные вставки.
Для установки в исходное положение микрометры с верхним пределом диапазона измерений 50 мм и более имеют установочные меры. Измерительные поверхности установочных мер для микрометров модификаций МВТ, МВТЦ и МВУЦ плоские, для модификаций МВМ, МВМЦ у установочной меры с одной стороны поверхность коническая, с другой — призматическая.
- Товарный знак «Dasqua» наносится на паспорт микрометров типографским методом и на теплоизоляционную накладку, краской или методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Значение отсчета по шкалам стебля и барабана наносится на теплоизоляционную накладку и указывается в паспорте микрометров. Диапазон измерений указывается в паспорте микрометров и может наносится на теплоизоляционную накладку.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров представлен на рисунках 1 - 5.
Общий вид сменных вставок для микрометров модификаций МВМ, МВМЦ представлен на рисунке 6.
Общий вид сменных вставок для микрометров модификаций МВТ и МВТЦ представлен на рисунке 7.
Общий вид сменных вставок для микрометров модификации МВУЦ представлен на рисунке 8.
Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ, МВТ, МВТЦ и МВУЦ представлен на рисунках 9 и 10 соответственно.
Цвет корпуса и кнопок цифрового отсчетного устройства могут отличаться от указанных на рисунках 2, 4 и 5, что не влияет на метрологические характеристики микрометров.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на теплоизоляционную накладку, либо на тыльную сторону цифрового отсчетного устройства, либо на барабан микрометрической головки краской, в виде наклейки или методом лазерной маркировки. Общий вид и место нанесения заводского номера на микрометры представлены на рисунке 11.

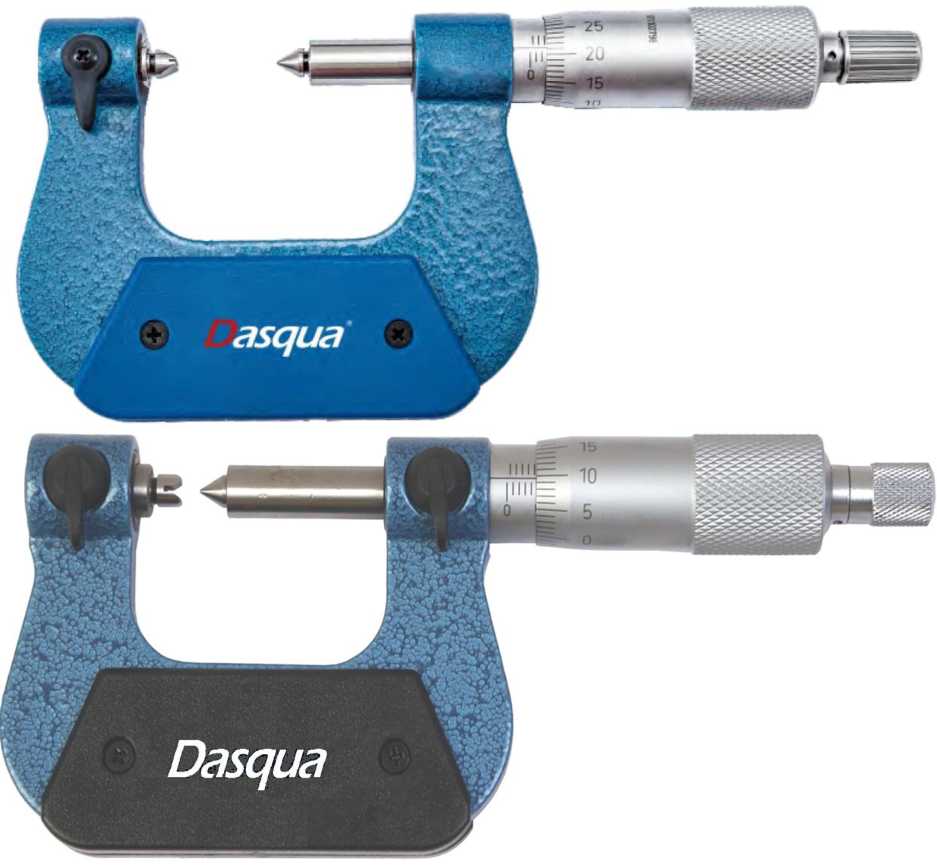

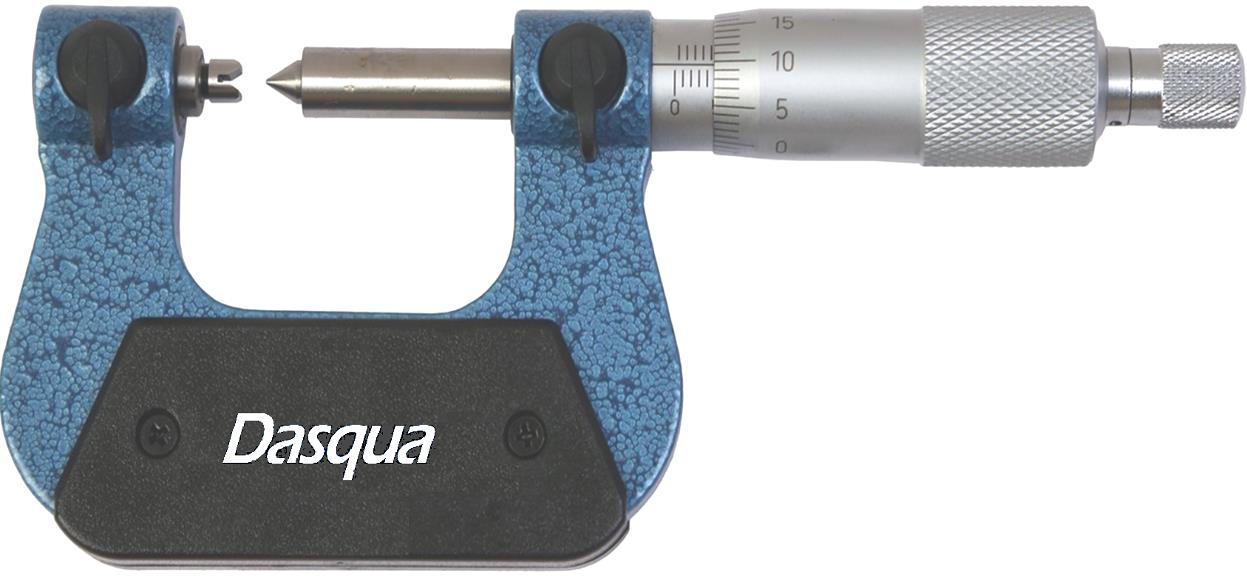

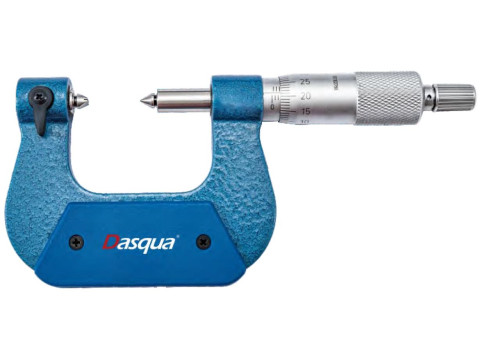

Рисунок 1 - Общий вид микрометров модификации МВМ

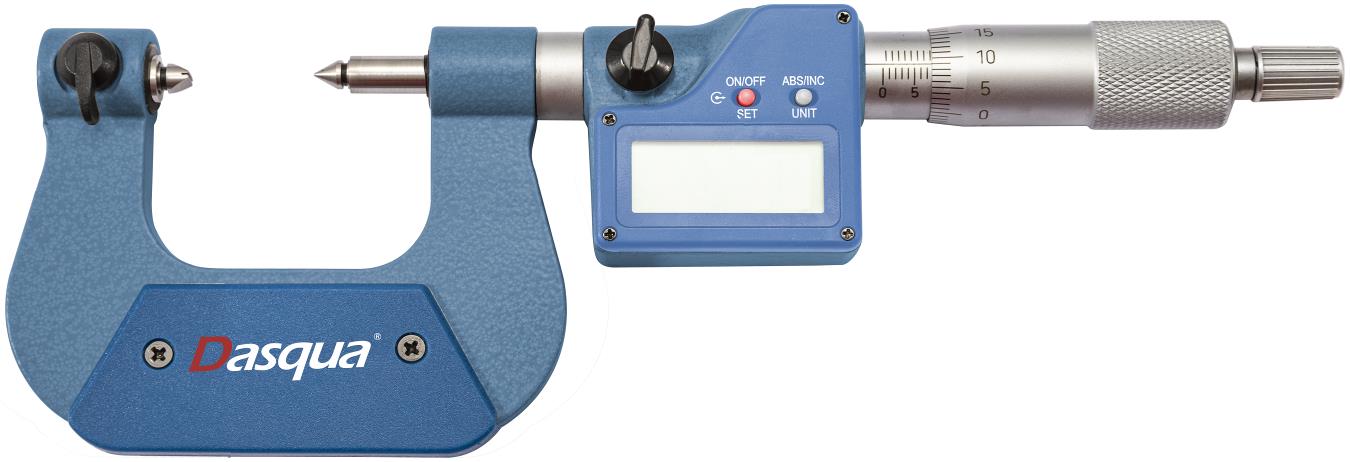

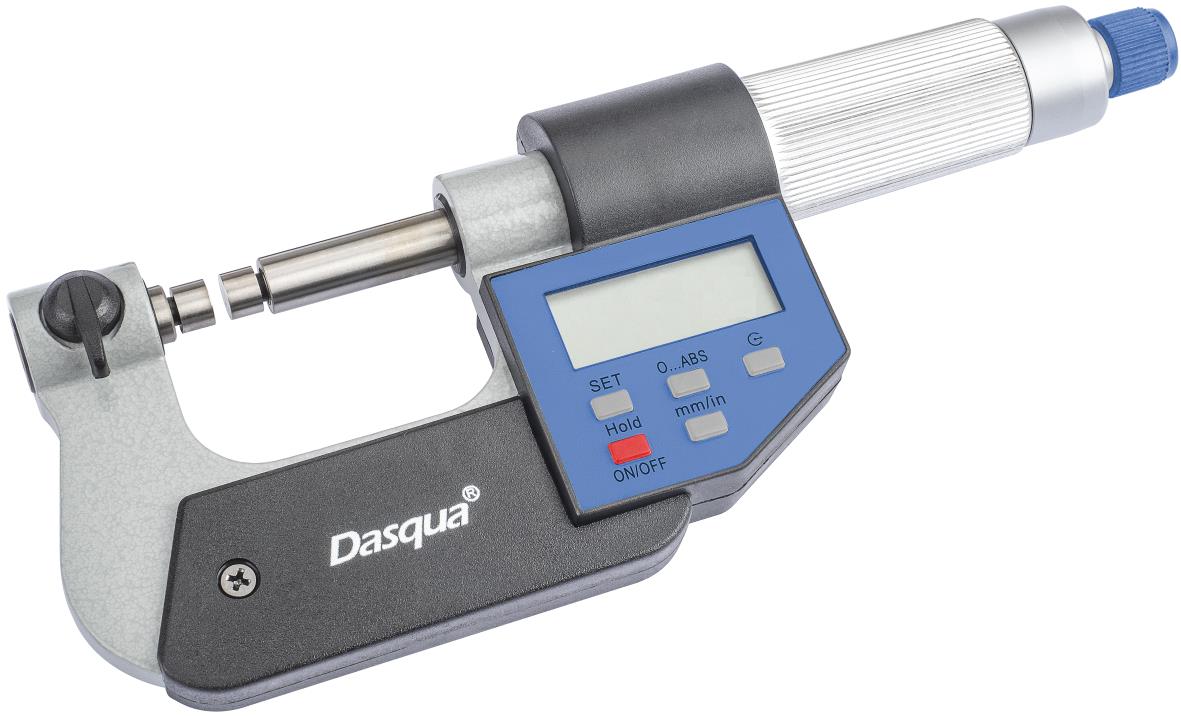

Рисунок 2 - Общий вид микрометров модификации МВМЦ

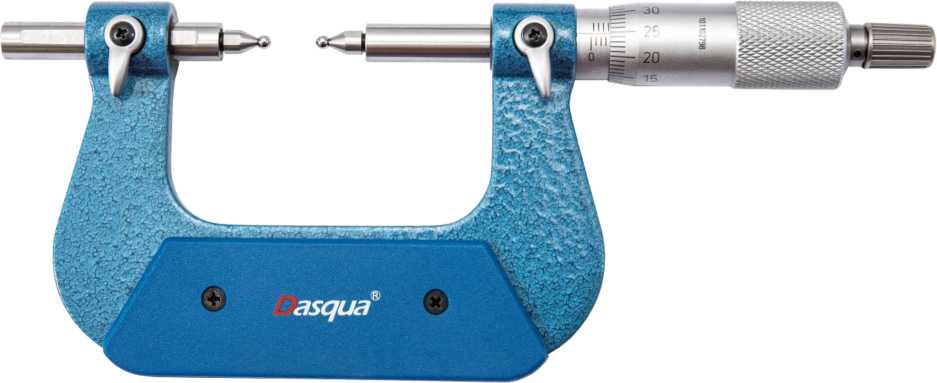

Рисунок 3 - Общий вид микрометров модификации МВТ
Рисунок 4 - Общий вид микрометров модификации МВТЦ

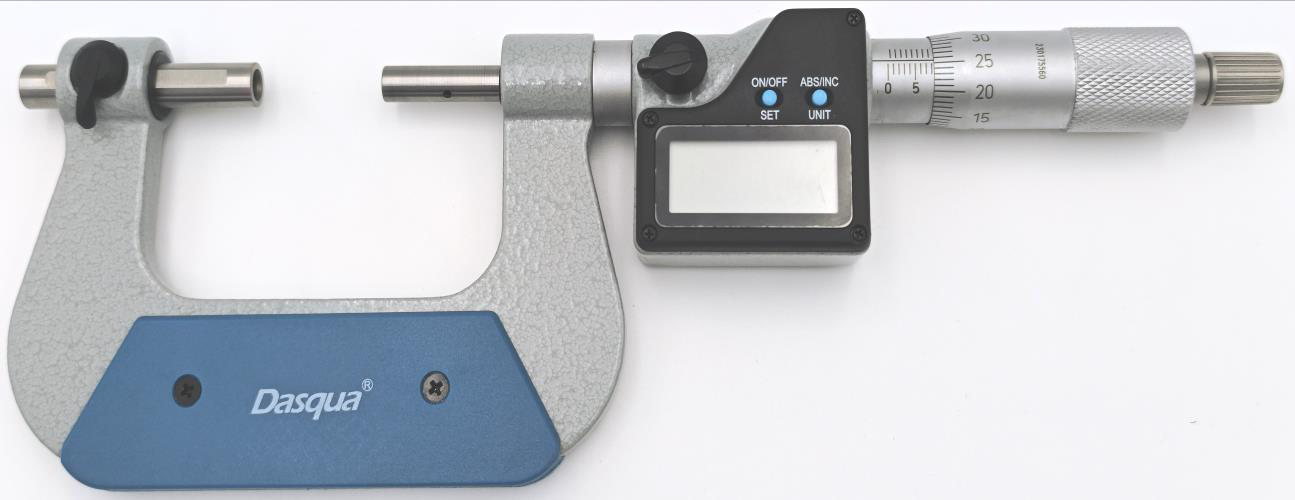

Рисунок 5 - Общий вид микрометров модификации МВУЦ

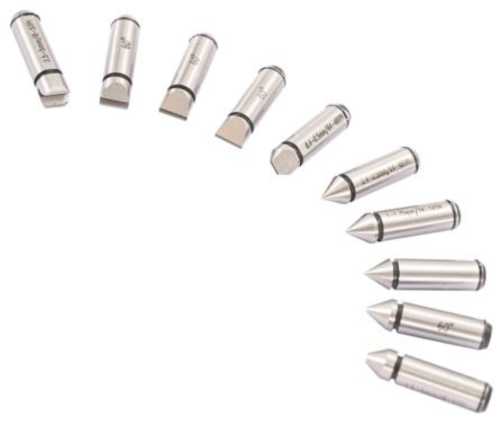

Рисунок 6 - Общий вид сменных вставок для микрометров модификации МВМ, МВМЦ
Рисунок 7 - Общий вид сменных вставок для микрометров модификаций МВТ и МВТЦ

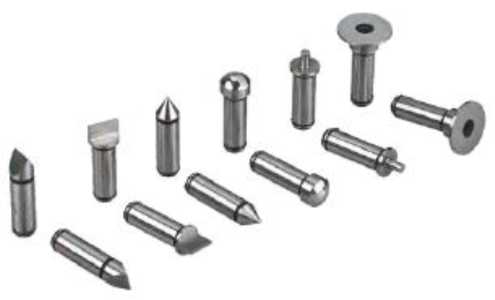

Рисунок 8 - Общий вид сменных вставок для микрометров модификации МВУЦ

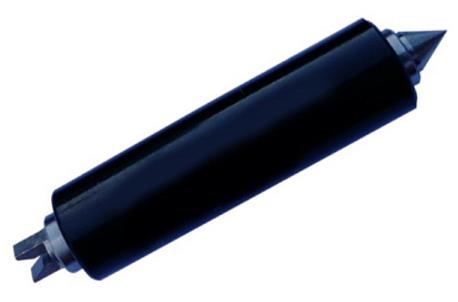

Рисунок 9 - Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ
Рисунок 10 - Общий вид установочных мер для микрометров модификаций МВТ, МВТЦ и МВУЦ
Место нанесения заводского номера

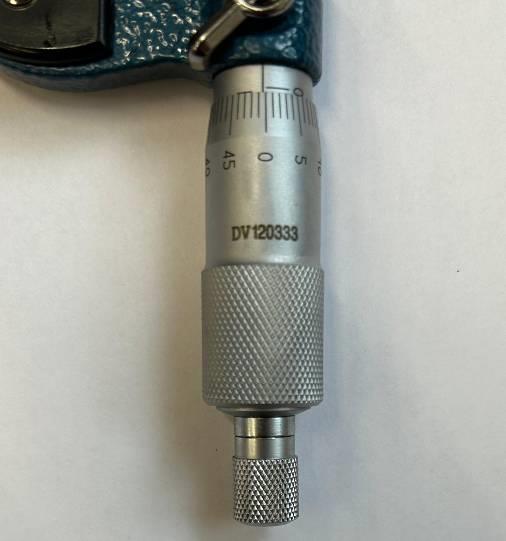

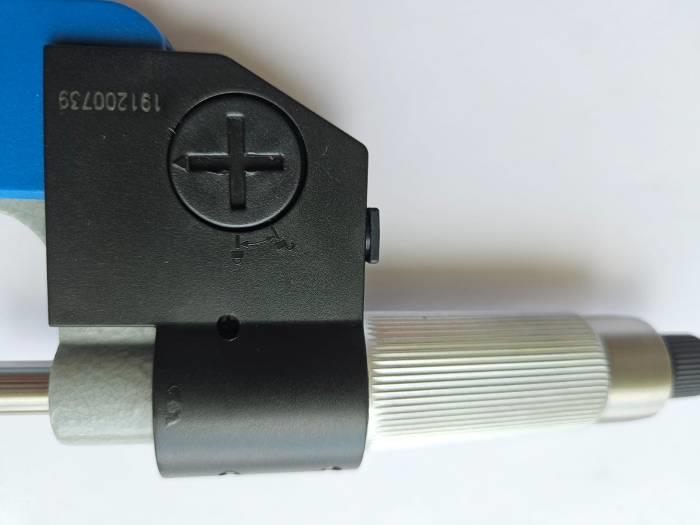

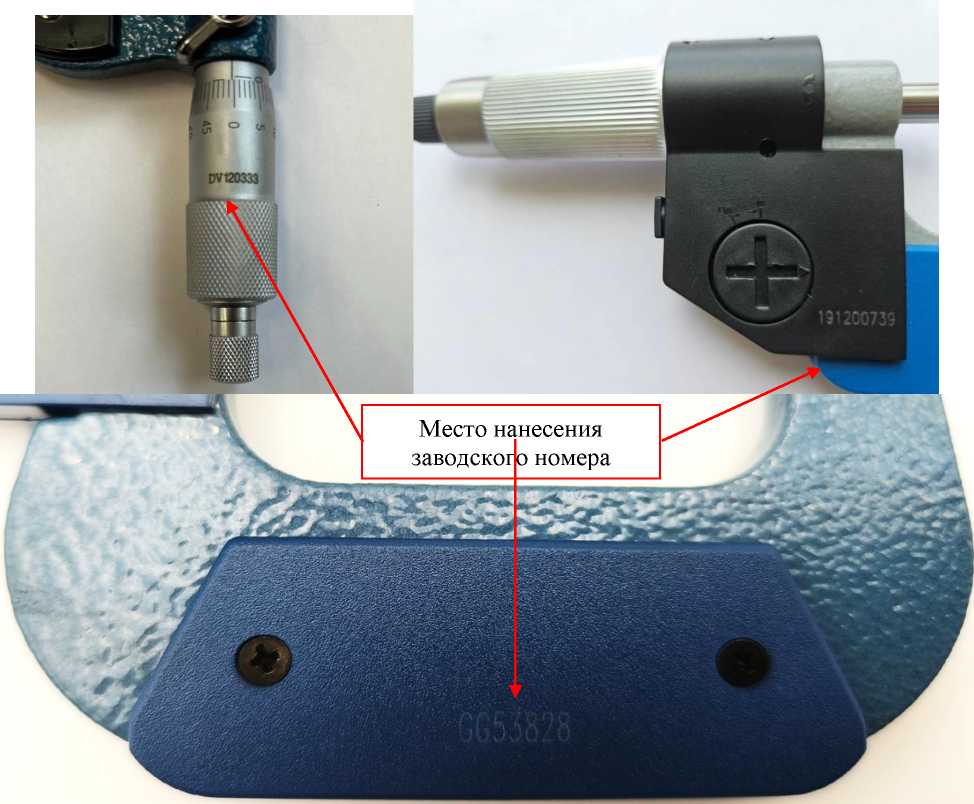

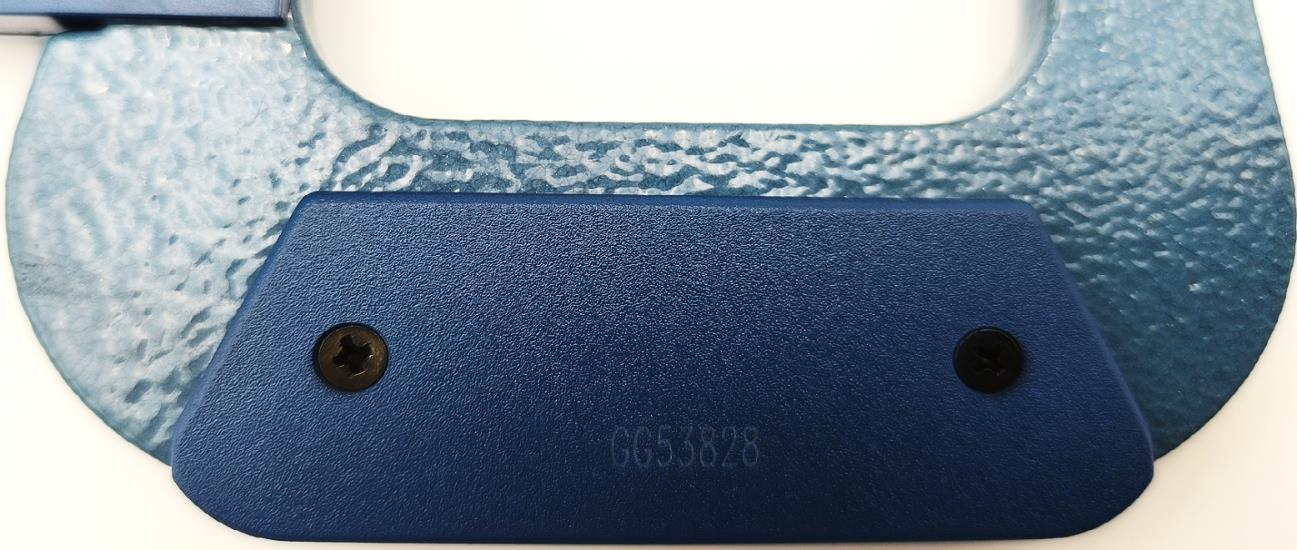

Рисунок 11 - Общий вид и место нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики микрометров
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
|
МВМ |
от 0 до 25 |
0,010 |
±10 |
|
от 25 до 50 |
±15 | ||
|
от 50 до 75 |
±15 | ||
|
от 75 до 100 |
±15 | ||
|
от 100 до 125 |
±25 | ||
|
от 125 до 150 |
±25 | ||
|
МВМЦ |
от 0 до 25 |
0,001 |
±10 |
|
от 25 до 50 |
±15 | ||
|
от 50 до 75 |
±15 | ||
|
от 75 до 100 |
±15 | ||
|
от 100 до 125 |
±25 | ||
|
от 125 до 150 |
±25 | ||
|
МВТ |
от 0 до 25 |
0,010 |
±10 |
|
от 25 до 50 |
±10 | ||
|
от 50 до 75 |
±15 | ||
|
от 75 до 100 |
±15 | ||
|
от 100 до 125 |
±20 | ||
|
от 125 до 150 |
±20 | ||
|
МВТЦ |
от 0 до 25 |
0,001 |
±8 |
|
от 25 до 50 |
±8 | ||
|
от 50 до 75 |
±10 | ||
|
от 75 до 100 |
±10 | ||
|
от 100 до 125 |
±15 | ||
|
от 125 до 150 |
±15 | ||
|
МВУЦ |
от 0 до 25 |
0,001 |
±5 |
|
от 25 до 50 |
±5 | ||
|
от 50 до 75 |
±6 | ||
|
от 75 до 100 |
±6 |
Таблица 2 - Основные метрологические характеристики установочных мер
|
Модификация |
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
|
МВМ, МВМЦ |
25; 50 |
±5,0 |
|
75; 100 |
±6,0 | |
|
125 |
±7,0 | |
|
МВУЦ, МВТ, МВТЦ |
25; 50; 75 |
±2,0 |
|
100; 125 |
±6,5 |
Таблица 3 - Отклонение от плоскостности, измерительное усилие, колебание измерительного усилия
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей установочных мер, мкм, не более |
1,2 |
|
Измерительное усилие, Н |
от 3 до 12 |
|
Колебание измерительного усилия, Н, не более |
4 |
Таблица 4 - Параметры сменных вставок для микрометров модификаций МВМ и МВМЦ
|
Модификация |
Диапазон шагов метрической резьбы, мм / Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки |
|
МВМ, МВМЦ |
0,4 - 0,5/ 64-48 |
|
0,6 - 0,9/ 44-28 | |
|
1 - 1,75/ 24-14 | |
|
2 - 3/ 13-9 | |
|
3,5 - 5/ 8-5 | |
|
5,5 - 7/ 4,5-3,5 |
Таблица 5 - Параметры сменных вставок для микрометров модификаций МВУЦ, МВТ, МВТЦ
|
Модификация |
Вид сменных вставок, количество |
|
МВУЦ |
плоские 06,5 мм |
|
плоские 02 мм | |
|
конические 60° | |
|
лезвийные толщина 0,7 мм | |
|
сферические R5 мм | |
|
клиновидные 60° | |
|
дисковые 012 мм | |
|
МВТ, МВТЦ |
шаровые 01 мм |
|
шаровые 01,5 мм | |
|
шаровые 02 мм | |
|
шаровые 02,5 мм | |
|
шаровые 03 мм | |
|
шаровые 03,5 мм | |
|
шаровые 04 мм | |
|
шаровые 04,5 мм | |
|
шаровые 05 мм | |
|
шаровые 06 мм |
Таблица 6 - Габаритные размеры и масса микрометров
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры без установленных сменных вставок (Длина хШирина^В ысота), мм, не более |
Масса, кг, не более |
|
МВМ, МВТ |
от 0 до 25 |
135x18x55 |
0,3 |
|
от 25 до 50 |
165x18x70 |
0,3 | |
|
от 50 до 75 |
195x18x85 |
0,4 | |
|
от 75 до 100 |
225x18x100 |
0,5 | |
|
от 100 до 125 |
240x18x115 |
0,6 | |
|
от 125 до 150 |
260x18x130 |
0,7 |
Продолжение таблицы 6
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры без установленных сменных вставок (Длина х Ширина x В ысота), мм, не более |
Масса, кг, не более |
|
МВМЦ, МВТЦ |
от 0 до 25 |
190x20x55 |
0,4 |
|
от 25 до 50 |
200x20x70 |
0,4 | |
|
от 50 до 75 |
230x20x85 |
0,5 | |
|
от 75 до 100 |
250x20x100 |
0,6 | |
|
от 100 до 125 |
280x20x115 |
0,8 | |
|
от 125 до 150 |
310x20x130 |
0,9 | |
|
МВУЦ |
от 0 до 25 |
190x20x55 |
0,4 |
|
от 25 до 50 |
200x20x70 |
0,4 | |
|
от 50 до 75 |
230x20x85 |
0,5 | |
|
от 75 до 100 |
250x20x100 |
0,6 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений1) |
1300000 |
|
1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта должно быть не менее 1/3 верхней границы диапазона измерения. | |
Таблица 8 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр со вставками |
- |
1 шт. |
|
Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм |
- |
1 комп. |
|
Набор сменных вставок для микрометров модификации МВУЦ |
- |
1 комп. |
|
Элемент питания (для микрометров модификаций МВМЦ, МВТЦ, МВУЦ) |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
|
Сменные вставки для микрометров модификаций МВМ, МВМЦ, МВТ и МВТЦ1) |
- |
По заказу |
|
1) - Сменные вставки поставляются отдельно от микрометра. Их количество определяется в соответствии с заказом потребителя и может варьироваться от одной и более. | ||
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта микрометров.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Стандарт предприятия Dasqua Technology Ltd. «Микрометры со вставками»
