Регистраторы автономные ВС-337
| Номер в ГРСИ РФ: | 97743-26 |
|---|---|
| Производитель / заявитель: | ООО "Висом", г.Смоленск |
Регистраторы автономные ВС-337 (далее - регистраторы) предназначены для измерений виброускорения, ускорения при ударном движении (ударного ускорения), температуры и относительной влажности.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97743-26 | |||||||||
| Действует | по 17.02.2031 | |||||||||
| Наименование | Регистраторы автономные | |||||||||
| Модель | ВС-337 | |||||||||
| Модификации |
ВС-337.1 ВС-337.2 |
|||||||||
| Приказы |
№269 от
17.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c242f8ce-c8d0-920b-0126-5fcd7a5c0f36 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Висом», РОССИЯ, 214510, Смоленская обл., м.о. Смоленский, д. Туринщина, ул. Сосновая, зд. 2, помещ. 10
Поверка
| Методика поверки / информация о поверке |
ВАПМ.337.00.00 МП Государственная система обеспечения единства измерений. Регистраторы автономные ВС-337. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97743-26: Описание типа
2026-97743-26.pdf
|
Скачать | 120.3 КБ | |
|
97743-26: Методика поверки
ВАПМ.337.00.00 МП
2026-mp97743-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Регистраторы автономные ВС-337 (далее - регистраторы) предназначены для измерений виброускорения, ускорения при ударном движении (ударного ускорения), температуры и относительной влажности.
Описание
Конструктивно регистраторы выполнены в виде алюминиевого пыле-и влагозащищенного корпуса с размещенным в нем электронным блоком со встроенными: двумя трехосевыми акселерометрами, датчиком температуры и датчиком относительной влажности. На передней панели расположены 2 светодиодных индикатора, кнопка запуска/останова записи, а также крышка батарейного отсека. На верхней панели регистратора размещен разъем интерфейса USB и датчик относительной влажности.
Регистраторы выпускаются в модификациях: ВС-337.1 и ВС-337.2.
Модификация ВС-337.1 предназначена для измерений виброускорения, ударного ускорения и температуры.
Модификация ВС-337.2 предназначена для измерений виброускорения, ударного ускорения, температуры и относительной влажности окружающего воздуха.
Принцип действия регистраторов основан на аналогово-цифровом преобразовании выходных сигналов от трехосевых акселерометров, датчиков температуры и относительной влажности, обработке и регистрации результатов измерений во внутренней энергонезависимой памяти с привязкой к реальному времени. Регистраторы могут быть настроены для регистрации ускорений, превышающих заданный пользователем пороговый уровень, или для непрерывной регистрации значений ускорений, температуры и относительной влажности. Задание режимов работы и передача информации с регистратора для последующей обработки осуществляется с внешнего персонального компьютера средствами программного пакета VisShock через интерфейс USB. Питание регистраторов осуществляется от батарей форм-фактора АА.

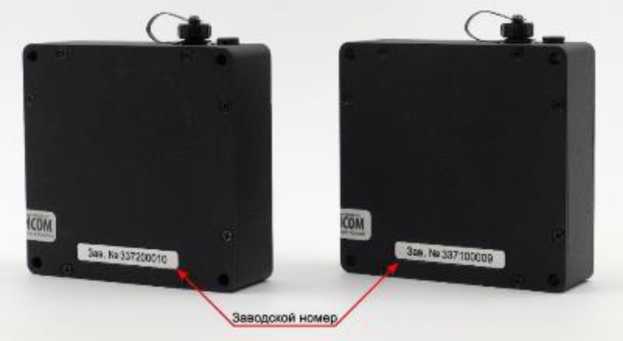

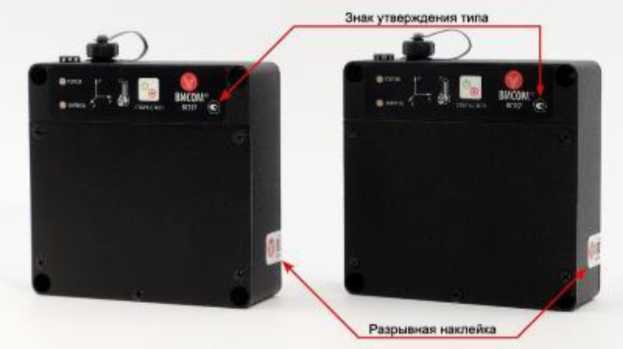

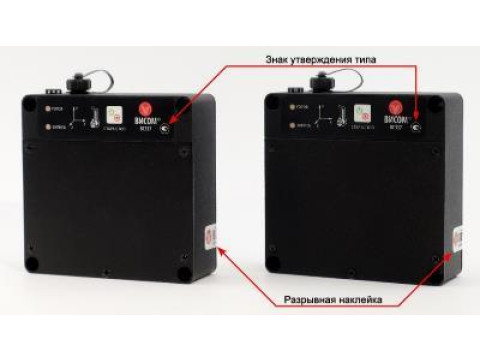

Общий вид регистраторов, место нанесения знака утверждения типа, места для пломбировки и место для нанесения заводского номера представлены на рисунках 1 и 2. Нанесение знака поверки не предусмотрено, в связи с его несохранностью в условиях эксплуатации. Защита от несанкционированного доступа предусмотрена с помощью разрывной наклейки, закрывающей крепежный винт, соединяющий заднюю съемную панель с корпусом регистратора. Заводской номер в форме «337YXXXXX» (где Y-обозначение модификации (1 или 2), ХХХХХ - порядковый номер в формате из 5 цифр) наносится на заднюю панель регистратора с помощью самоклеящейся пленки.
Рисунок 1
Рисунок 2
Программное обеспечение
Программное обеспечение состоит из встроенного и внешнего ПО.
Встроенное ПО микроконтроллера регистратора является метрологически значимым, оно обеспечивает управление работой прибора, сбор данных с первичных преобразователей и проведение измерений. Доступ пользователя к встроенному ПО полностью отсутствует и в процессе эксплуатации данное ПО изменению не подлежит.
Внешнее ПО «VisShock» представляет собой интерфейсную программу, работающую на персональном компьютере, обеспечивающее взаимодействие пользователя с регистратором, его настройку и отображение результатов измерений. Метрологической значимой частью ПО является библиотека из состава ПО «VisShock» - libopenblas.dll, которая обеспечивает обработку результатов измерений.
Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VisShock |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
964B5A8BC0911CE54F5804FD319F6D3D |
|
Алгоритм вычисления идентификатора ПО |
md5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ВС-337.1 |
ВС-337.2 | |
|
Диапазоны измерений: - амплитудного значения виброускорения, м/с2 - амплитудного значения ударного ускорения, м/с2 |
от 1 до 147 от 100 до 1862 | |
|
Диапазон рабочих частот измерений виброускорения, Гц |
от 0,5 до 800 | |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений виброускорения, % |
±5 | |
|
Пределы допускаемой относительной погрешности измерений ударного ускорения, % |
±10 | |
|
Диапазон измерений температуры, °C |
от -40 до +60 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±1 | |
|
Диапазон измерений относительной влажности, % |
- |
от 10 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
- |
±5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
120x112x37 |
|
Масса, кг, не более |
0,75 |
|
Напряжение питания, В |
от 1,2 до 4,3 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре +25°C, %, не более - атмосферное давление, кПа |
от -40 до +60 95 от 84 до 106,7 |
Знак утверждения типа
наносится полиграфическим методом по полимерной пленке панели управления мембранной клавиатуры регистратора в правом верхнем углу, на титульный лист формуляра ВАПМ.337.00.00 ФО, паспорта ВАПМ.337.00.00 ПС и руководства по эксплуатации ВАПМ.337.00.00 РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во. шт. |
|
Регистратор автономный ВС-337* |
ВАПМ.337.00.00 |
1 |
|
Кабель соединительный |
mini USB - USB |
1 |
|
Формуляр |
ВАПМ.337.00.00 ФО |
1 |
|
Паспорт** |
ВАПМ.337.00.00 ПС |
1 |
|
Руководство по эксплуатации*** |
ВАПМ.337.00.00 РЭ |
1 |
|
Пакет программного обеспечения на CD-диске или FLASH-накопителе |
«VisShock» |
1 |
|
* - модификация регистратора по согласованию с заказчиком; * * - поставляется по согласованию с заказчиком; * ** - электронный вариант на CD-диске или FLASH-накопителе. | ||
Сведения о методах измерений
приведены в главе 2 «Использование по назначению» документа ВАПМ.337.00.00 РЭ «Регистраторы автономные ВС-337. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Росстандарта от 12 ноября 2021 г. № 2537 «Об утверждении Государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
ВАПМ.337.00.00 ТУ Регистраторы автономные ВС-337. Технические условия
