Спектрометры энергии гамма-излучения Эларис Эларис
| Номер в ГРСИ РФ: | 97750-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО «ГАММАТЕК», г. Москва |
Спектрометры энергии гамма-излучения Эларис (далее - спектрометры Эларис) предназначены для измерений энергий, испускаемых радионуклидами фотонов, определения радионуклидного состава и активности радиоактивных материалов в соответствии с аттестованными методиками (методами) измерений, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97750-26 | ||||||
| Действует | по 17.02.2031 | ||||||
| Наименование | Спектрометры энергии гамма-излучения Эларис | ||||||
| Модель | Эларис | ||||||
| Приказы |
№269 от
17.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6fcc2980-d16e-3bfb-4fef-25a265194ed4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ГАММАТЕК», РОССИЯ, 117105, Российская Федерация, г. Москва, 1-й Нагатинский пр-д, д. 2, стр. 35БН, офис 19 (2 этаж)
Поверка
| Методика поверки / информация о поверке |
МП 2102-061-2025 Государственная система обеспечения единства измерений. Спектрометры энергии гамма-излучения Эларис. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97750-26: Описание типа
2026-97750-26.pdf
|
Скачать | 191.7 КБ | |
|
97750-26: Методика поверки
МП 2102-061-2025
2026-mp97750-26.pdf
|
Скачать | 372.5 КБ |
Описание типа
Назначение
Спектрометры энергии гамма-излучения Эларис (далее - спектрометры Эларис) предназначены для измерений энергий, испускаемых радионуклидами фотонов, определения радионуклидного состава и активности радиоактивных материалов в соответствии с аттестованными методиками (методами) измерений, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений.
Описание
Принцип действия спектрометров Эларис основан на регистрации детектором гамма-квантов, преобразовании их энергии в электрические импульсы пропорциональной амплитуды, получении спектра амплитуд импульсов и выделении в спектре пиков полного поглощения (далее - ППП). По положению ППП в спектре определяют значения энергий (спектрометр Эларис предварительно градуируют по энергии с помощью образцовых источников гамма-излучения). По измеренным значениям энергий проводят идентификацию радионуклидов.
Активность гамма-излучающих радионуклидов определяют по скоростям счета фотонов в ППП соответствующих энергий с учетом абсолютных интенсивностей и эффективности регистрации в ППП, которая устанавливается предварительно путем градуировки спектрометра Эларис по эталонным радионуклидным источникам расчетным или экспериментальным способом.
В состав спектрометров Эларис входят: спектрометр энергии гамма-излучения, кабель USB, программное обеспечение SpectrumHero.
Общий вид спектрометров Эларис с указанием мест пломбировки, нанесения серийного номера, знака утверждения типа представлен на рисунке 1.
Предусмотрено пломбирование спектрометров Эларис с помощью специальной гарантийной этикетки с надписью «Опломбировано! Не вскрывать!».
Серийный номер, однозначно идентифицирующий каждый экземпляр спектрометра Эларис, в формате цифрового обозначения наносится печатным способом на металлический шильд, закрепленный на его корпусе.
Маркировка спектрометров Эларис содержит следующие данные: товарный знак (логотип) или обозначение предприятия-изготовителя, обозначение типа средства измерений, серийный номер, год изготовления, знак утверждения типа. Способ нанесения маркировки обеспечивает ее сохранность за время эксплуатации и доступность для просмотра.
Нанесение знака поверки на спектрометры Эларис не предусмотрено.

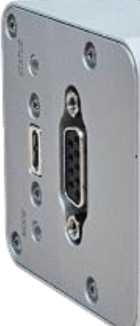

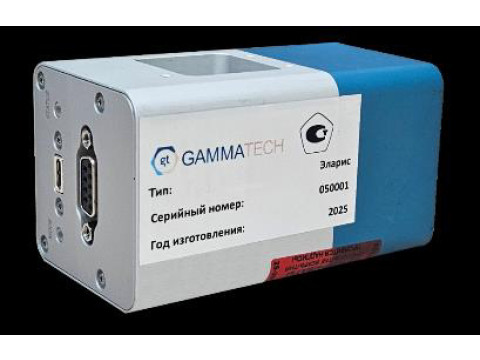

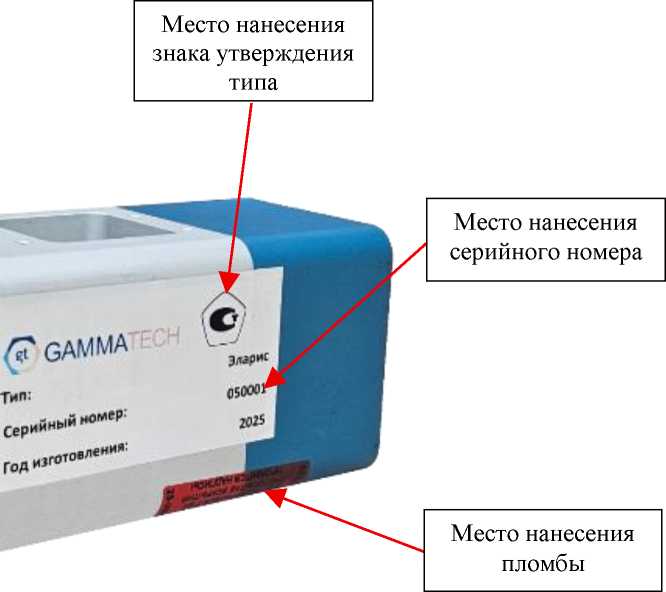

Рисунок 1 - Общий вид спектрометров Эларис с указанием мест пломбировки, нанесения серийного номера, знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) спектрометров Эларис состоит из автономного внешнего ПО SpectrumHero, установленного на управляющий персональный компьютер с операционной системой Windows.
ПО используется для регистрации энергетических спектров. Кроме того, с его помощью можно настроить параметры регистрации энергетических спектров, проводить поиск пиков, выполнять калибровку по энергии, эффективности и форме пика, производить расчет активности, создавать пользовательские библиотеки нуклидов, составлять отчеты.
Автономное внешнее ПО SpectrumHero спектрометров Эларис является метрологически значимым.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО спектрометров Эларис от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 1 - Идентификационные данные ПО спектрометров Эларис
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
SpectrumHero |
|
Идентификационное наименование ПО |
SpectrumHero. exe |
|
Номер версии (идентификационный номер) ПО |
1.Х |
|
Примечания: 1. Элемент в обозначении номера версии, замененный символом «Х», отвечает за метрологически незначимую часть и может принимать значения от 0 до 99. 2. Идентификационные данные ПО приведены в разделе «Свидетельство о приемке» паспорта. | |
Технические характеристики
Таблица 2 - Метрологические характеристики спектрометров Эларис
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, кэВ |
от 50 до 3000 |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования (интегральная нелинейность), % |
±0,07 |
|
Относительное энергетическое разрешение по линии гамма-излучения с энергией 661,66 кэВ (137Cs), %, не более |
1,1 |
|
Относительная эффективность регистрации в пике полного поглощения с энергией 1332,5 кэВ радионуклида 60Co для точечной геометрии измерений на расстоянии источник - детектор 250 мм относительно эффективности регистрации кристалла NaI(Tl) с размерами диаметр 76,5 мм, высота 76,5 мм, %, не менее |
1,5 |
|
Пределы допускаемой дополнительной относительной погрешности характеристики преобразования при изменении температуры окружающего воздуха в рабочем диапазоне температур от -30 °C до +50 °C, % |
±1 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
аблица 3 - Основные технические характеристики спектрометров Эларис
|
Наименование характеристики |
Значение |
|
Время обнаружения источника 137Cs, создающего мощность дозы на детекторе 3 мкР/ч (0,03 мкЗв/ч), с, не более |
60 |
|
Максимальная входная статистическая загрузка, с-1, не менее |
5-104 |
|
Время установления рабочего режима, с, не более |
90 |
|
Нестабильность характеристики преобразования за время непрерывной работы 24 часа, %, не более |
0,04 |
|
Электропитание от USB: - напряжение, В - максимальный ток, А - тип |
5 1,4 Type-C |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
57 57 102 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 35 °С без конденсации влаги, % - атмосферное давление, кПа |
от -30 до +50 от 30 до 80 от 86,0 до 106,7 |
Таблица 4 - Показатели надежности спектрометров Эларис
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится печатным способом на металлический шильд, клеящийся на корпус спектрометра Эларис, и на титульный лист руководства по эксплуатации спектрометров Эларис.
Комплектность
Таблица 5 - Комплектность спектрометров Эларис
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Спектрометр энергии гамма-излучения Эларис в составе: |
- |
1 |
- |
|
Кабель питания |
- |
1 |
- |
|
Кабель USB |
- |
1 |
- |
|
USB-накопитель |
- |
1 |
- |
|
USB-ключ доступа для программного обеспечения SpectrumHero |
- |
1 |
- |
|
Программное обеспечение SpectrumHero |
SH |
1 |
- |
|
Руководство по эксплуатации |
26.51.41-005 18739214-2025 РЭ |
1 |
- |
|
Руководство пользователя ПО SpectrumHero |
- |
1 |
- |
|
Паспорт |
26.51.41-005 18739214-2025 ПС |
1 |
- |
|
Методика поверки |
- |
1 |
- |
Сведения о методах измерений
приведены в разделе 4 «Стандартные операции» документа 26.51.41-005-18739214-2025 РЭ «Спектрометры энергии гамма-излучения Эларис. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Нормативные документы
ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
ТУ 26.51.41-005-18739214-2025 «Спектрометры энергии гамма-излучения Эларис. Технические условия»
