Резервуары горизонтальные стальные цилиндрические РГС-50
| Номер в ГРСИ РФ: | 97759-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | КЗРМК "Союзстальконструкция", г. Нижний Новгород |
|
97759-26: Описание типа
2026-97759-26.pdf
|
Скачать | 137.7 КБ |
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97759-26 | |||||||||||||||||||||
| Наименование | Резервуары горизонтальные стальные цилиндрические | |||||||||||||||||||||
| Модель | РГС-50 | |||||||||||||||||||||
| Приказы |
№271 от
17.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b52adc98-86d6-672a-53e6-c131270bb9a6 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Кузнецкий завод металлоконструкций ВПО «СОЮЗСТАЛЬКОНСТРУКЦИЯ», СССР, 191025, г. Санкт-Петербург, ул. Стремянная, д. 14, а/я 77
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические . Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97759-26: Описание типа
2026-97759-26.pdf
|
Скачать | 137.7 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары представляют собой стальные горизонтальные конструкции цилиндрической формы с коническими днищами наземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, нанесены на резервуар аэрографическим способом.
Нанесение знака поверки и пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
К резервуарам данного типа относятся резервуары с заводскими номерами; зав. №№ 1584 (тех. 31), 222 (тех. 32), 662 (тех. 33), 901 (тех. 34), 439 (тех. 35), 1601 (тех. 36), расположенные по адресу: город Хабаровск, улица Аэродромная, дом 1.
Общий вид резервуаров и место нанесения заводского номера приведен на рисунке 1.

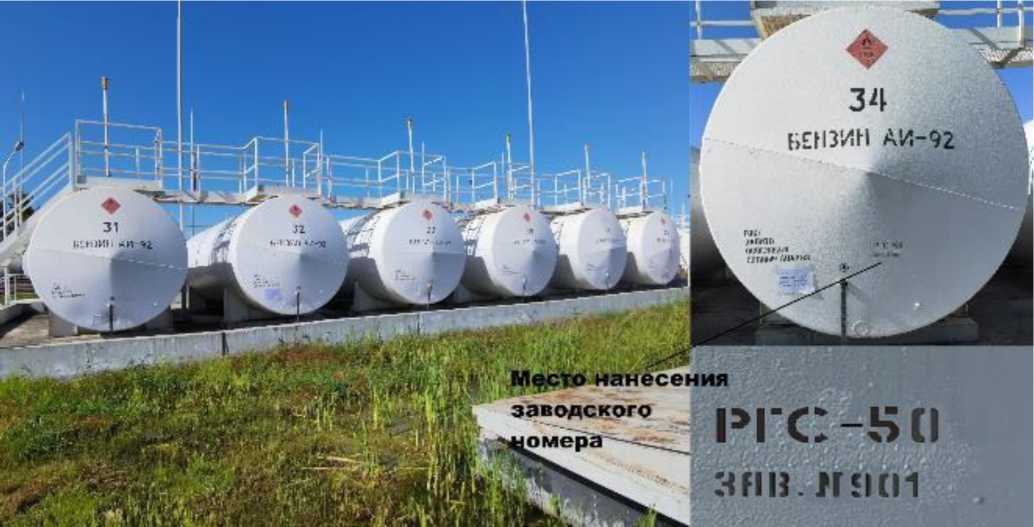

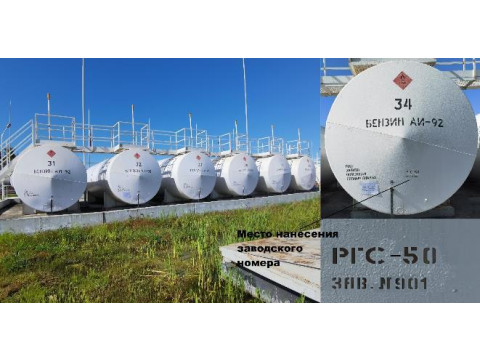

Рисунок 1 - Общий вид резервуаров и место нанесения заводского номера РГС-50
зав. №№ 1584 (тех. 31), 222 (тех. 32), 662 (тех. 33), 901 (тех. 34), 439 (тех. 35), 1601 (тех. 36)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, (объемный метод) % |
±0,25 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +40 от 84,0 до 106,0 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +40 от 84,0 до 106,0 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-50 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
