Резервуары горизонтальные стальные цилиндрические РГС
| Номер в ГРСИ РФ: | 97760-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Челябгазстройкомплект" (ООО "ЧГСК"), г. Челябинск |
|
97760-26: Описание типа
2026-97760-26.pdf
|
Скачать | 163.1 КБ |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97760-26 | ||||||||||||||||||
| Наименование | Резервуары горизонтальные стальные цилиндрические | ||||||||||||||||||
| Модель | РГС | ||||||||||||||||||
| Модификации |
РГС-25 РГС-75 |
||||||||||||||||||
| Приказы |
№271 от
17.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 422ba3be-f0b0-cbd9-ad7d-fbafe1c776ca | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО "ЧГСК", РОССИЯ, 454048, Челябинская обл., г. Челябинск, ул. Энгельса, д. 77, кв. 2
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97760-26: Описание типа
2026-97760-26.pdf
|
Скачать | 163.1 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары представляют собой стальные горизонтальные конструкции цилиндрической формы с коническими днищами наземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, нанесены на резервуар аэрографическим способом.
Нанесение знака поверки и пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
К резервуарам данного типа относятся резервуары следующих модификаций с заводскими номерами: мод. РГС-25 зав.№№ 211 (тех. 37), 214 (тех. 38), 198 (тех. 39), 2 (тех. 47), мод. РГС-75 зав. № 3 (тех. 29)., расположенные по адресу: город Хабаровск, улица Аэродромная, дом 1.
Общий вид резервуаров и место нанесения заводского номера приведен на рисунках 1-2.

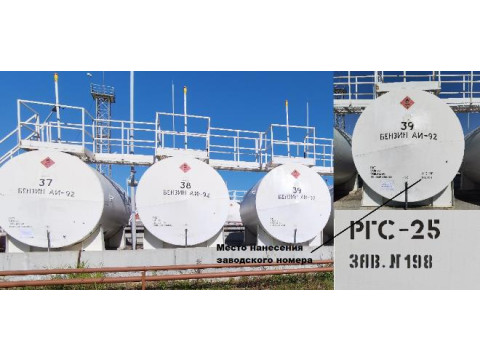

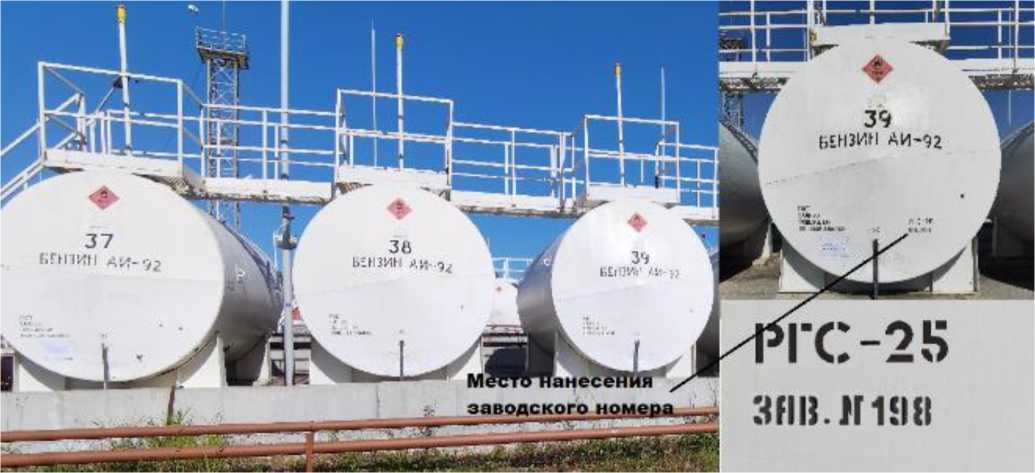

Рисунок 1 - Общий вид резервуаров и место нанесения заводского номера РГС-25 зав. №№ 211 (тех. 37), 214 (тех. 38), 198 (тех. 39), 2 (тех. 47)

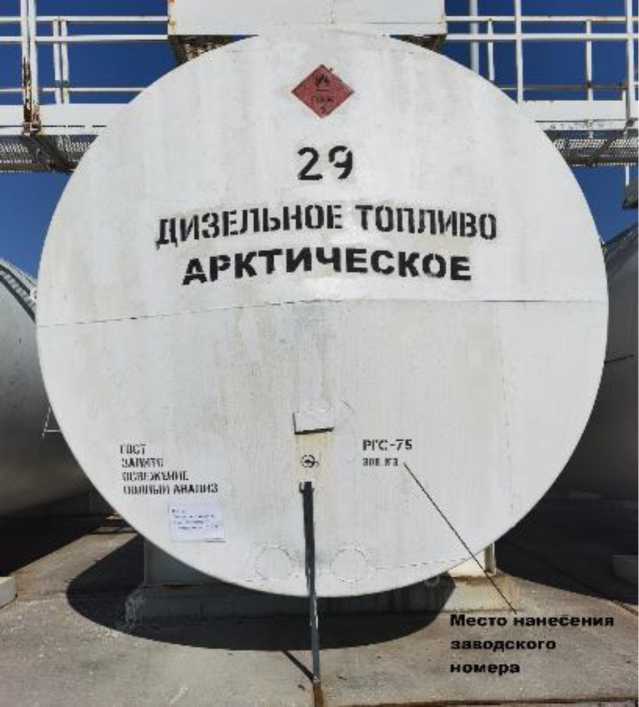

Рисунок 2 - Общий вид резервуара и место нанесения заводского номера РГС-75 зав. № 3 (тех.29)
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-75 |
|
Номинальная вместимость, м3 |
25 |
75 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, геометрический метод % |
±0,25 | |
аблица 2 - Показатели надежности
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-75 |
|
Средний срок службы, лет, не менее |
5 |
0 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-75 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +40 от 84,0 до 106,0 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
