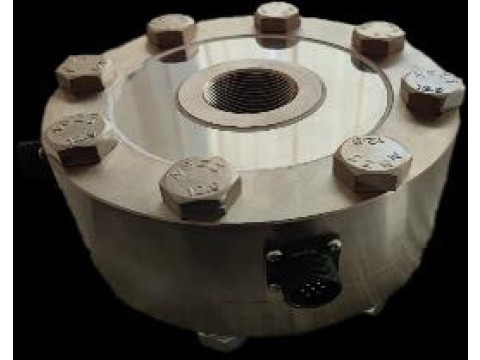

Датчики силоизмерительные тензорезисторные ДСТР
| Номер в ГРСИ РФ: | 97773-26 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | ООО МНПП «Техавтоматизация», г. Москва |
Датчики силоизмерительные тензорезисторные ДСТР (далее - датчики) предназначены для преобразования статических, повторно-статических и динамических усилий в аналоговый электрический сигнал, пропорционально измеряемому усилию под воздействием силы растяжения или сжатия, при проведении статических и повторно-статических испытаний образцов и агрегатов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97773-26 | |||||||||||||||
| Действует | по 18.02.2031 | |||||||||||||||
| Наименование | Датчики силоизмерительные тензорезисторные | |||||||||||||||
| Модель | ДСТР | |||||||||||||||
| Модификации |
условное обозначение ДСТР-А-B-Х, где А - номинальная нагрузка датчика, кН (5; 10; 20; 50; 100; 200; 300; 500; 1000) В - пределы допускаемой приведенной погрешности измерения, % (0,4; 0,5) Х – исполнение датчика по типу выходного сигнала: «1» – мВ/В; «2» - 0…10 В на испытании представлены ДСТР-100-0,5-1 ДСТР-10-0,5-1 ДСТР-20-0,5-2 ДСТР-500-0,4-2 |
|||||||||||||||
| Приказы |
№281 от
18.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f1a47a3a-0a79-a9c8-1f3d-1fe9ac56a1ef | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО МНПП «Техавтоматизация», РОССИЯ, 129515, г. Москва, вн. тер. г. муниципальный округ Останкинский, ул. Академика Королева, д. 13, стр. 1, офис 665
Поверка
| Методика поверки / информация о поверке |
МП 1600-1405-2025 Государственная система обеспечения единства измерений. Датчики силоизмерительные тензорезисторные ДСТР. Методика поверки.
(с 18.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97773-26: Описание типа
2026-97773-26.pdf
|
Скачать | 137.3 КБ | |
|
97773-26: Методика поверки
МП 1600-1405-2025
2026-mp97773-26.pdf
|
Скачать | 874.7 КБ |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные ДСТР (далее - датчики) предназначены для преобразования статических, повторно-статических и динамических усилий в аналоговый электрический сигнал, пропорционально измеряемому усилию под воздействием силы растяжения или сжатия, при проведении статических и повторно-статических испытаний образцов и агрегатов.
Описание
Принцип действия датчиков основан на преобразовании упругой деформации элемента датчика, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию, приложенному к телу датчика.
Чувствительным элементом датчиков является упругий измерительный элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема датчиков содержит элементы компенсации температурных воздействий на выходной сигнал. Датчики выпускаются как с одной, так и с двумя мостовыми схемами. Две мостовые схемы предназначены для обеспечения надежности работы датчиков.
В конструкции датчиков предусмотрены внутренние резьбовые соединения. Электрическое подсоединение датчиков к измерительным устройствам, системам осуществляется через унифицированные электрические разъемы. Датчики могут быть оснащены встроенными усилителями нормирующими-преобразователями (далее УНП).
УПН выполнены в виде платы с размещенными на ней электрическими компонентами и предназначены для приема сигналов с датчиков мВ/В и последующего преобразования в нормированные выходные сигналы.
Датчики изготавливаются в двух исполнениях одинаковых по принципу действия:
Исполнение 1 - состоит из датчика с выходным сигналом мВ/В;
Исполнение 2 - состоит из датчика и УНП с выходным сигналом 0.. ,10В.
Датчики изготавливаются различных модификаций и отличаются номинальными нагрузками, габаритными размерами, массой и типом выходных сигналов. Количество модификаций - 36.
Структура условного обозначения датчиков ДСТР-А-В-Х:
ДСТР - датчик силоизмерительный тензорезисторный;
А - номинальная нагрузка датчика, кН (5; 10; 20; 50; 100; 200; 300; 500; 1000);
В - пределы допускаемой приведенной погрешности измерения, % (0,4; 0,5),
Х - исполнение датчика по типу выходного сигнала: «1» - мВ/В; «2» - 0.10 В.
Пломбирование датчиков не предусмотрено.
На силовую часть датчика с боковой стороны при помощи клея устанавливается маркировочная табличка, содержащая следующую информацию: товарный знак предприятия-изготовителя, модификация датчика, номинальная нагрузка, напряжение питания, заводской номер, год выпуска, знак утверждения типа. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование датчиков и нанесение знака поверки на его корпус не предусмотрено.
Общий вид датчиков представлен на рисунке 1, образец маркировочной таблички на рисунке 2.

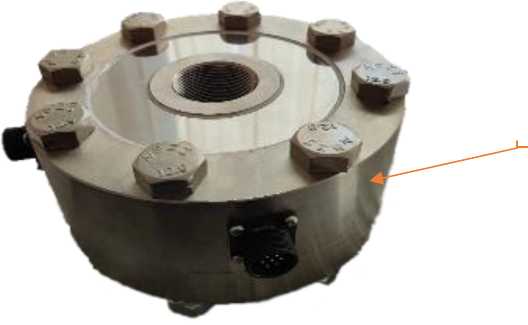

Место установки маркировочной таблички
Рисунок 1 - Общий вид датчиков
Рисунок 2
- Образец маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики датчиков
|
Наименование характеристики |
Значение характеристик |
|
Пределы допускаемой приведенной к номинальной нагрузке погрешности измерения силы, % |
±0,4; ±0,5 |
|
Номинальная нагрузка Рном, кН |
5, 10, 20, 50, 100, 200, 300, 500, 1000 |
Таблица 2 - Основные технические характеристики датчиков исполнения «1»
|
Наименование характеристики |
Значение |
|
Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В |
1,5±10 % 2,0±10 % |
|
Входное сопротивление, Ом |
от 670 до 730 / от 330 до 380 |
|
Выходное сопротивление, Ом |
от 670 до 730 / от 330 до 380 |
|
Напряжение питания, В |
от 5 до 12 |
|
Предельная допустимая нагрузка, % от Рном |
150 |
Таблица 3 - Основные технические характеристики датчиков исполнений «2»
|
Наименование характеристики |
Значение характеристик |
|
Значение выходного сигнала при номинальной нагрузке, В |
10,0 или 2,0 |
|
Напряжение питания, В |
от 12 до 28 |
|
Предельная допустимая нагрузка, % от Рном |
150 |
Таблица 4 - Общие технические характеристики
|
Наименование характеристики |
Значение характеристик |
|
Условия эксплуатации: температура окружающей среды, °С -относительная влажность, %, не более |
от -20 до +50 85 |
|
Габаритные размеры: - диаметр, мм, не более - высота, мм, не более |
280 150 |
|
Масса, кг, не более |
120 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение характеристик |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и маркировочную табличку.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Датчик силоизмерительный тензорезисторный |
ДСТР-А-В-Х |
1 шт. |
|
Руководство по эксплуатации |
ДСТР - РЭ |
1 шт. |
|
Паспорт |
ДСТР- ПС |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Выполнение измерений» документа «ДСТР - РЭ. Руководство по эксплуатации»
Нормативные документы
Приказ Росстандарта от 22 октября 2019 г № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»
ТУ 26.51.66-95332093-2024 «Датчики силоизмерительные тензорезисторные ДСТР.
Технические условия»
