Весы вагонные Уралвес-В-Д
| Номер в ГРСИ РФ: | 97775-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Вектор-ПМ", г. Пермь |
|
97775-26: Описание типа
2026-97775-26.pdf
|
Скачать | 195.7 КБ |
Весы вагонные Уралвес-В-Д (далее - весы) предназначены для повагонного и потележечного измерения массы в движении порожних и груженых железнодорожных вагонов/цистерн и состава из них с сухими сыпучими, твердыми, а также жидкими грузами.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97775-26 | ||||||
| Действует | по 18.02.2031 | ||||||
| Наименование | Весы вагонные | ||||||
| Модель | Уралвес-В-Д | ||||||
| Модификации |
условное обозначение Уралвес-В-Д–Max–[1]х[2] , где Уралвес-В-Д – обозначение типа Max – максимальная нагрузка весов, т [1] – длина весовой платформы, м [2] – количество весовых платформ на испытании представлены Уралвес-В-Д-100-3,52х1 |
||||||
| Приказы |
№281 от
18.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | fa13dd7b-d1f1-508f-acc6-ac6b5c76561f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Вектор-ПМ», РОССИЯ, 614038, г. Пермь, ул. Академика Веденеева, 80а
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.647-2015 Государственная система обеспечения единства измерений. Весы вагонные автоматические. Метрологические и технические требования. Методы испытаний. (Приложение А)
(с 18.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97775-26: Описание типа
2026-97775-26.pdf
|
Скачать | 195.7 КБ |
Описание типа
Назначение
Весы вагонные Уралвес-В-Д (далее - весы) предназначены для повагонного и потележечного измерения массы в движении порожних и груженых железнодорожных вагонов/цистерн и состава из них с сухими сыпучими, твердыми, а также жидкими грузами.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе груза.
Аналоговые электрические сигналы с датчиков поступают в весоизмерительный прибор, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели весоизмерительного прибора вместе с функциональной клавиатурой и/или на дисплее персонального компьютера (далее - ПК).

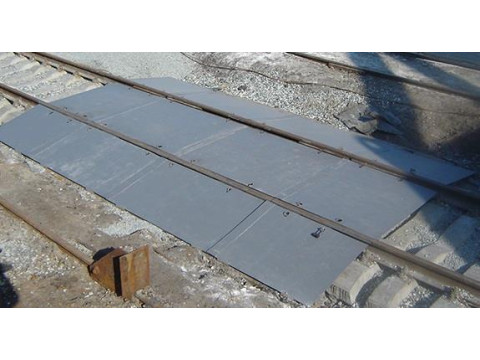

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде одной или двух грузоприемных платформ, и весоизмерительного прибора (далее -прибор), к которому могут подключаться внешние электронные устройства.
Каждая грузоприемная платформа опирается на четыре весоизмерительных тензорезисторных датчика. Весы могут быть смонтированы на фундаменте в приямке или на подготовленной площадке.
В весах применяются датчики весоизмерительные тензорезисторные «Уралвес К-С», модификаций К-С-18З и К-С-18Д (регистрационный номерв ФИФ ОЕИ 75853-19), производства ООО «Вектор-ПМ», РФ, г. Пермь.
В качестве весоизмерительного прибора в составе весов применяются:
- приборы весоизмерительные КСК, модификации КСК10 (регистрационный номер в ФИФ ОЕИ 68544-17), производства ООО «Вектор-ПМ», РФ, г. Пермь;

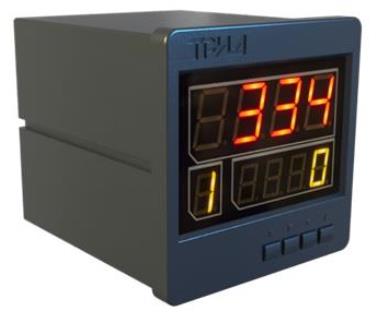

- измерители-регуляторы многофункциональные ТРИД, модели ИСВ152, ИСВ114 (регистрационный номер в ФИФ ОЕИ 82032-21), производства ООО «Вектор-ПМ», РФ, г. Пермь.
Сигнальные кабели датчиков через клеммную коробку подключаются к электронному весоизмерительному прибору.
Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS485, RS422/485, Bluetooth, Wi-Fi.
В весах предусмотрены следующие устройства и функции (в соответствии с пунктами ГОСТ 8.647-2015):
- полуавтоматическое устройство установки на нуль (п. 6.14);
- устройство первоначальной установки на нуль (п. 6.14);
- устройство слежения за нулем (п. 6.15);
- устройство отображения и печати результатов взвешивания (п.п. 6.16, 6.17);
- устройство распознавания вагонов (п.6.19);
- автоматическое устройство суммирования массы отдельных вагонов (п. 6.20).
На ГПУ весов и (или) на весоизмерительном приборе прикрепляется маркировочная табличка, содержащая следующую информацию:
- наименование изготовителя и (или) его товарный знак;
- модификация весов;
- серийный номер весов;
- класс точности при взвешивании вагона / класс точности при взвешивании состава из вагонов согласно ГОСТ 8.647-2015;
- максимальная нагрузка весов в виде: Мах = ......т;
- минимальная нагрузка весов в виде: Min = ......т;
- действительная цена деления в виде: d =......кг;
- знак утверждения типа средств измерений;
- год выпуска.
Серийный номер в буквенно-цифровом формате и знак утверждения типа наносятся на металлическую маркировочную табличку фотохимическим или ударным способом.
Общий вид маркировочной таблички представлен на рисунке 1.
Класс точности по ГОСТ 8.647-2015 - 0,2 / 0,2 МАХ = 100т
MIN = 1т d = 20 кг Серийный номер ВВ2407001 ◄
Год выпуска 2024
