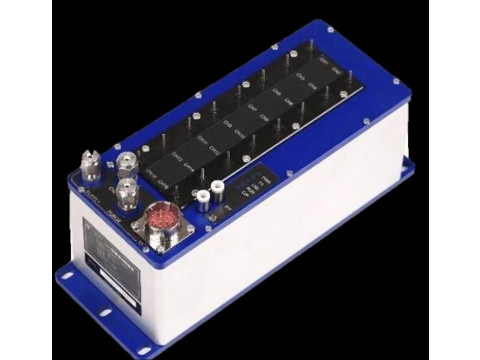

Измерители давления многоканальные SGN-16
| Номер в ГРСИ РФ: | 97776-26 |
|---|---|
| Производитель / заявитель: | ООО "СИГНУМ", д. Кондратово, Пермский край |
Измерители давления многоканальные SGN-16 (далее - измерители) предназначены для измерений абсолютного (атмосферного), избыточного и разности давлений сухих, неагрессивных газов, а также температуры окружающей среды и преобразования полученной измерительной информации в цифровые показания на дисплее компьютера.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97776-26 | |||||||||||||||
| Действует | по 18.02.2031 | |||||||||||||||
| Наименование | Измерители давления многоканальные | |||||||||||||||
| Модель | SGN-16 | |||||||||||||||
| Модификации |
SGN-16 SGN-16S |
|||||||||||||||
| Приказы |
№281 от
18.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9c01e47e-920d-7427-1fd2-85db75648e89 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «СИГНУМ», РОССИЯ, 614033, Пермский край, г. Пермь, ул. Василия Васильева, 3Д
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-093-25 Государственная система обеспечения единства измерений. Измерители давления многоканальные SGN-16. Методика поверки.
(с 18.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
для измерителей модификации SGN-16
2 года
для измерителей модификации SGN-16S с пределами допускаемой приведенной к диапазону измерений основной погрешности ±0,05 %
3 года
для измерителей модификации SGN-16S с пределами допускаемой приведенной к диапазону измерений основной погрешности ±0,1 %; ±0,15 %
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97776-26: Описание типа
2026-97776-26.pdf
|
Скачать | 262.5 КБ | |
|
97776-26: Методика поверки
МП-НИЦЭ-093-25
2026-mp97776-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Измерители давления многоканальные SGN-16 (далее - измерители) предназначены для измерений абсолютного (атмосферного), избыточного и разности давлений сухих, неагрессивных газов, а также температуры окружающей среды и преобразования полученной измерительной информации в цифровые показания на дисплее компьютера.
Описание
Принцип действия при измерении температуры основан на аналогово-цифровом преобразовании выходного сигнала от встроенного датчика температуры в цифровой код.
Принцип действия при измерении давления основан на деформации измерительной мембраны датчика, которая вызывает разбаланс измерительного моста первичного преобразователя и пропорциональное изменение выходного электрического напряжения датчика. Изменение выходного напряжения передается на микропроцессор для формирования цифрового выходного сигнала, пропорционального измеряемому давлению.
Измерители считывают информацию об измеряемом давлении и температуре, получаемой от каждого из входящих в состав измерителя 16 специальных модулей датчиков давления и одного модуля атмосферного давления и температуры окружающей среды (модуль атмосферного давления и модуль температуры окружающей среды только для модификации SGN-16). Каждый модуль состоит из микропроцессора, датчика давления, датчика температуры, а также EEPROM- памяти, в которой хранятся данные калибровки датчиков, а также идентификационная информация, такая как диапазоны измерений, коды диапазонов и другие идентификаторы, специфические для завода-изготовителя. Микропроцессор использует данные, хранящиеся в памяти EEPROM, для автоматической коррекции смещения, диапазона, линейности и температурных отклонений.
Измерители выпускаются в двух модификациях:
- SGN-16 - 18 каналов, 16 специальных модулей датчиков избыточного давления или разности давлений и одного модуля атмосферного давления и температуры окружающей среды.
- SGN-16S - 16 каналов, 16 специальных модулей датчиков избыточного давления или разности давлений.
Конструктивно измерители состоят из нескольких измерительных каналов, каждый из которых образован датчиком давления, датчиком температуры и микропроцессором, управляющим передачей измерительной информации на внешний компьютер. Данные об измеренных значениях давления и температуры выводятся через интерфейс Ethernet, поддерживающий протоколы TCP и UDP, на компьютер, где они архивируются и отображаются на дисплее в виде графиков. Комплектация измерителей датчиками давления определяется в зависимости от конкретной измерительной задачи.
Измерители могут использоваться как в режиме измерения избыточного давления, так и в дифференциальном режиме, в котором измеряется разность значений давления, подаваемого на разные датчики давления, или разность значений давления на входе датчика и заданным (опорным) давлением.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.

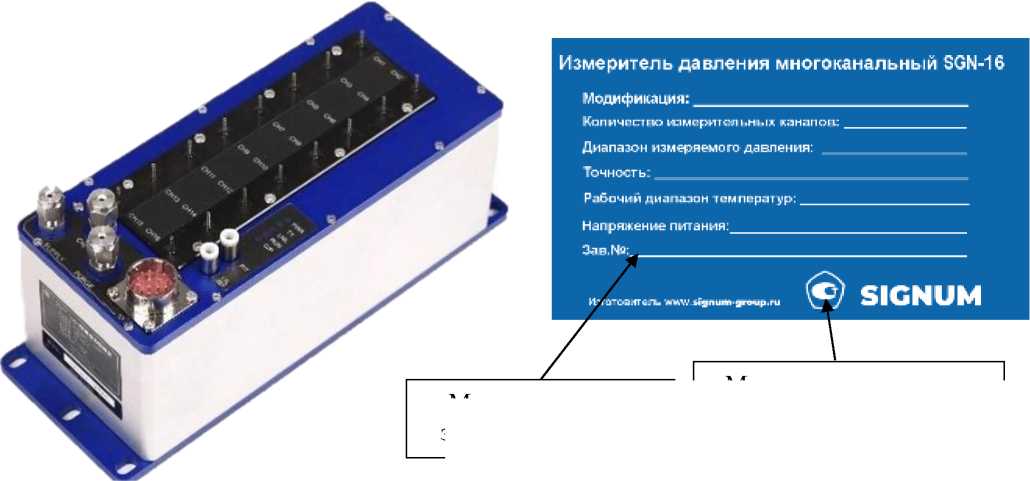

Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на измерители не предусмотрено. Пломбирование мест настройки (регулировки) измерителей
не предусмотрено.
Место нанесения знака
Место нанесения
утверждения типа
заводского номера
Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей состоит из встроенного и внешнего ПО.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО является метрологически незначимым.
Встроенное ПО записывается изготовителем на этапе производства, выполняет обработку и преобразование измерительной информации, а также осуществляет коммуникацию между измерителями и компьютером, не может быть изменено потребителем, разделено на метрологически значимую и метрологически незначимую части.
Метрологические характеристики измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
2.ххх* |
|
Цифровой идентификатор ПО |
- |
|
* - Первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО. Оставшаяся часть номера версии отвечает за метрологически незначимую часть ПО и принимает значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений избыточного давления, кПа* |
от 0 до 34,5; от 0 до 68,9; от 0 до 103,4; от 0 до 137,8; от 0 до 206,8; от 0 до 310,3; от 0 до 344,7; от 0 до 517,1; от 0 до 689,5; от 0 до 1034; от 0 до 1379; от 0 до 1724; от 0 до 2068; от 0 до 3448; от 0 до 5171; от 0 до 5861; от 0 до 6895 |
|
Диапазоны измерений разности давлений, кПа* |
от -2,5 до 2,5; от -5 до 5; от -6,9 до 6,9; от -8,2 до 8,2; от -17,2 до 17,2; от -34,5 до 34,5; от -34,5 до 68,9; от -34,5 до 103,4; от -34,5 до 206,8; от -68,9 до 68,9; от -68,9 до 103,4; от -100,0 до 103,4; от -100,0 до 137,8; от -100,0 до 206,8; от -100,0 до 310,3; от -100,0 до 344,7 |
|
Диапазон измерений абсолютного (атмосферного) давления, кПа** |
от 0 до 120 |
|
Диапазон измерений температуры, °С** |
от -30 до +60 |
|
Пределы допускаемой приведенной (к диапазону измерений избыточного давления) погрешности измерений избыточного давления, %* |
±0,05; ±0,1; ±0,15 |
|
Пределы допускаемой приведенной (к диапазону измерений разности давлений) погрешности измерений разности давлений, %* |
±0,05; ±0,1; ±0,15 |
|
Пределы допускаемой приведенной (к диапазону измерений абсолютного (атмосферного) давления) погрешности измерений абсолютного (атмосферного) давления, %* |
±0,05; ±0,1; ±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
* - Фактическое значение указано в паспорте и руководстве по эксплуатации измерителя. * * - Только для модификации SGN-16. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, шт. |
16 (18) |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24±6 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
240х89х89 |
|
Масса, кг, не более |
3,8 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, без конденсации |
от -30 до +60 до 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
Знак утверждения типа
наносится на маркировочную табличку измерителей любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель давления многоканальный |
SGN-16 или SGN-16S |
1 шт. |
|
Паспорт |
ПС.00025.1 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 016-2025-01 |
1 экз. |
|
Кейс для хранения |
- |
1 шт. |
|
Набор для подключения (включая специальный кабель/модуль связи, кабель питания и кабель Ethernet) |
- |
1 шт. |
|
Запасные части, инструменты и принадлежности |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 «Инструкция по эксплуатации» документа РЭ 016-2025-01 «Измеритель давления многоканальный SGN-16. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ТУ 26.51.52-003-35652785-2025 «Измерители давления многоканальные SGN-16.
Технические условия»
