Комплексы измерительные ТАКТ
| Номер в ГРСИ РФ: | 97778-26 |
|---|---|
| Производитель / заявитель: | ООО Завод "РаДан", г.Екатеринбург |
Комплексы измерительные ТАКТ (далее по тексту - комплексы) предназначены для измерений объема природного и сжиженного углеводородного газа, приведенного к стандартным условиям по ГОСТ 2939-63, в газопроводах низкого давления (до 5 кПа) при учёте потребления газа для обеспечения коммунально-бытовых нужд граждан.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97778-26 | |||||||||||||||||||||||||||
| Действует | по 18.02.2031 | |||||||||||||||||||||||||||
| Наименование | Комплексы измерительные | |||||||||||||||||||||||||||
| Модель | ТАКТ | |||||||||||||||||||||||||||
| Модификации |
условное обозначение ТАКТ-X GYY ZZZ; где X- аббревиатура конструктивного варианта исполнения GYY - типоразмер комплекса ZZZ - аббревиатура исполнения интерфейса на испытании представлены ТАКТ-М G1.6 ТАКТ-М GSM G2.5 ТАКТ-М GSM ВА G4 ТАКТ-М GSM ВП G6 ТАКТ-Д GSM ВП ВА G10 ТАКТ-Д RS-485 G16 ТАКТ-Д RS-232 G25 ТАКТ-Д G40 |
|||||||||||||||||||||||||||
| Приказы |
№281 от
18.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 17ab0d7d-6d03-47a3-5b22-9148c54e5e75 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО Завод «РаДан», РОССИЯ, 620057, Свердловская область, г. Екатеринбург, ул. Совхозная, д. 20, стр. Д
Поверка
| Методика поверки / информация о поверке |
МП 4101-2/0489-2025 Государственная система обеспечения единства измерений. Комплексы измерительные ТАКТ. Методика поверки.
(с 18.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97778-26: Описание типа
2026-97778-26.pdf
|
Скачать | 438.7 КБ | |
|
97778-26: Методика поверки
МП 4101-2/0489-2025
2026-mp97778-26.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Комплексы измерительные ТАКТ (далее по тексту - комплексы) предназначены для измерений объема природного и сжиженного углеводородного газа, приведенного к стандартным условиям по ГОСТ 2939-63, в газопроводах низкого давления (до 5 кПа) при учёте потребления газа для обеспечения коммунально-бытовых нужд граждан.
Описание
Принцип действия комплексов основан на измерении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему.
Комплексы выпускаются в двух конструктивных вариантах исполнения:
- ТАКТ-Д - со встроенным датчиком температуры и давления;
- ТАКТ-М - со встроенным датчиком температуры.
Комплексы изготавливаются в зависимости от интерфейса в вариантах исполнения: ТАКТ, ТАКТ GSM, ТАКТ GSM ВА, ТАКТ GSM ВП, ТАКТ GSM ВП ВА, ТАКТ RS-485, ТАКТ RS-232.
Структура условного обозначения комплекса:
ТАКТ-X GXX ХХХ
1 2 3
где 1 - аббревиатура конструктивного варианта исполнения;
2 - типоразмер комплекса;
3 - аббревиатура исполнения интерфейса.
Конструктивно комплекс состоит из мерного тракта и корпуса, соединенных винтами. В корпусе имеются два отделения: отделение измерений и отделение интерфейса. Каждое отделение закрывается своей крышкой и пломбируется от несанкционированного доступа с помощью двух пластиковых пломб БКГН.5002.00.00.030 производства ООО Завода «РаДан» с изображением эмблемы предприятия, путем запрессовки пломб в отверстия крепления крышки и корпуса. Корпус изготовлен из АБС-пластика.
Отделение измерений одинаково для всех исполнений комплекса. В отделении измерений расположена электронная плата с жидкокристаллическим дисплеем.
Отделение интерфейса исполнений: ТАКТ GSM, ТАКТ GSM ВП, ТАКТ GSM ВА, ТАКТ GSM ВП ВА, делится на основной и пользовательский отсеки. В пользовательском отсеке располагается элемент питания встроенного адаптера-GSM и слот для установки сим-карты. Отделение интерфейса исполнений: ТАКТ, ТАКТ RS-485, ТАКТ RS-232, состоит из крышки основного отсека. В основном отсеке отделения интерфейса располагается элемент питания отделения измерений, плата коммутации, плата адаптера в зависимости от исполнения (кроме исполнения ТАКТ).
В мерном тракте располагаются два пьезоэлектрических преобразователя (ПП), гильза с преобразователем температуры (ПТ) и два струевыпрямителя. В мерном тракте комплекса исполнения ТАКТ-Д располагается гильза с встроенным преобразователем температуры и преобразователем давления (ПД). ПП запрессованы в отсеки мерного тракта. В мерном тракте комплексов типоразмеров G1.6...G10, кроме этого, располагаются два зеркала.
Эскизы мерных трактов комплекса типоразмеров G1.6...G10 и G16...G40 приведены на рисунках 1 и 2. Мерный тракт имеет нормированные для каждого типоразмера комплекса геометрические характеристики. Пьезоэлектрические преобразователи предназначены для излучения и приёма акустических ультразвуковых колебаний.
Пьезопреобразователи
У/////////////,
Преобразователи
температуры и давления
Струевыпрямитель
Рисунок 1 - Эскиз мерного тракта комплекса типоразмеров G1.6...G10
Пьезопреобразователи
'//////////Л
Преобразователи температуры и давления
Струевыпрямитель
Рисунок 2 - Эскиз мерного тракта комплекса типоразмеров G16.G40
Заводской номер в цифровом формате наносится методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса комплекса.
Предусмотрено нанесение знака поверки на винт соединения крышки отделения измерений и крышки отделения интерфейса и в паспорт комплекса в виде оттиска клейма поверителя.

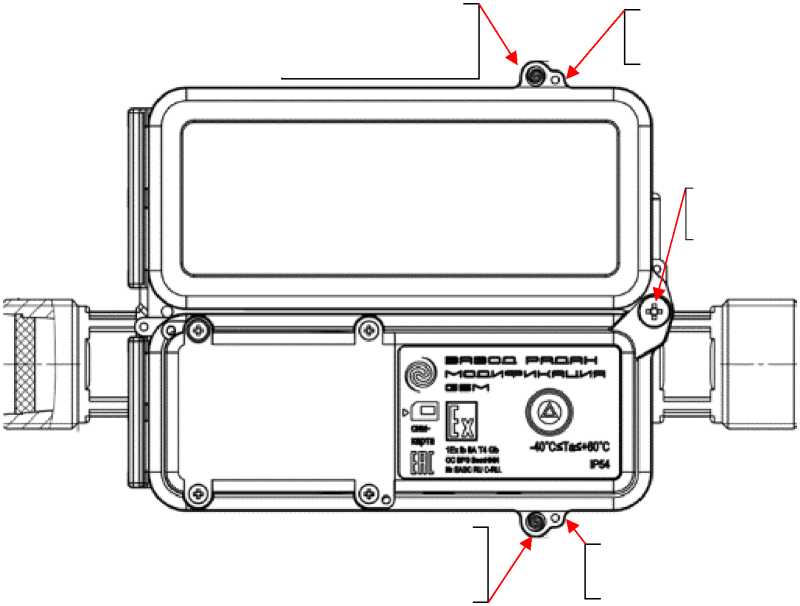

Схема пломбирования от несанкционированного доступа приведена на рисунке 3.
Места пломбировки газовой службой
Места пломбировки пластиковой пломбой БКГН.5002.00.00.030
Пломба поверителя в виде оттиска
Места пломбировки газовой службой
Места пломбировки пластиковой пломбой БКГН.5002.00.00.030
Рисунок 3 - Схема пломбирования от несанкционированного доступа

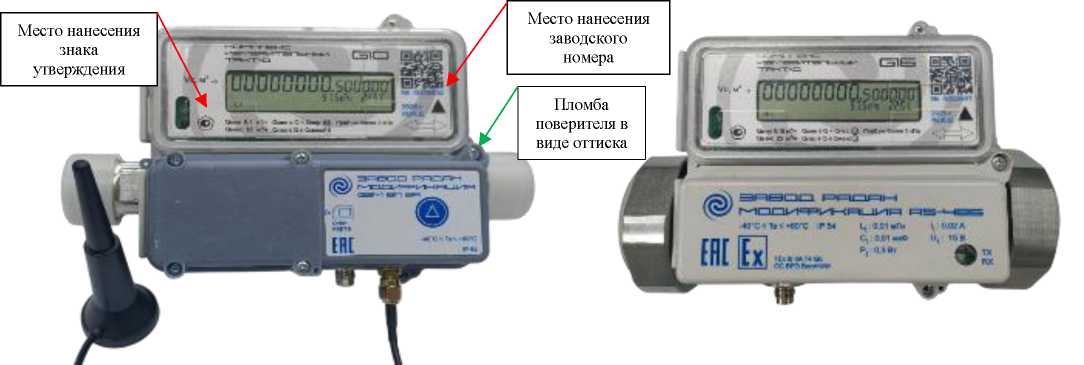

Общий вид комплексов всех модификаций приведен на рисунках 4-11. Места пломбировки, нанесения заводского номера, знака утверждения типа представлены на рисунке 4 и идентичны для всех модификаций.
Рисунок 5 - Общий вид комплекса
ТАКТ-Д G16 RS-485
Рисунок 4 - Общий вид комплекса
ТАКТ-Д G10 GSM ВП ВА

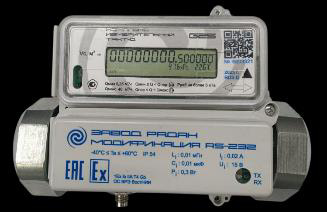

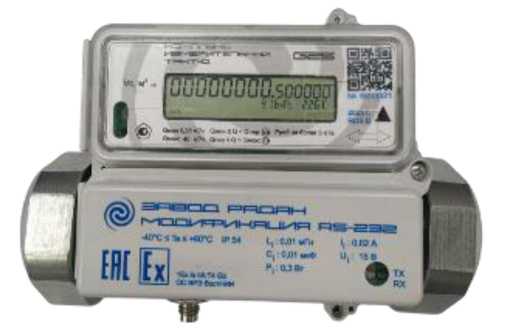

Рисунок 6 - Общий вид комплекса
ТАКТ-Д G25 RS-232

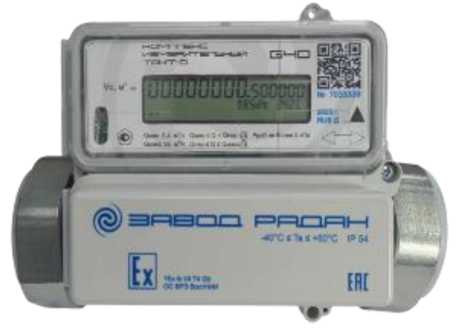

Рисунок 7 - Общий вид комплекса
ТАКТ-Д G40

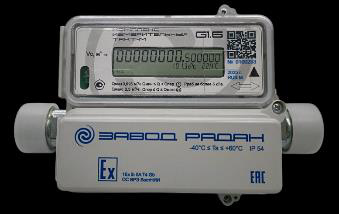

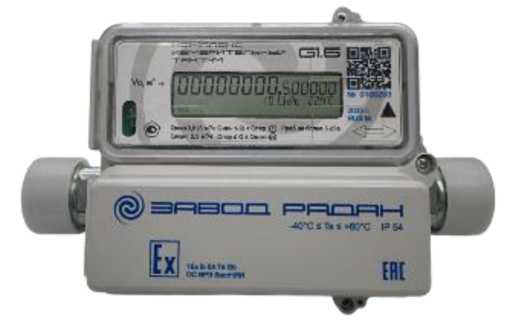

Рисунок 8 - Общий вид комплекса
ТАКТ-М G1.6

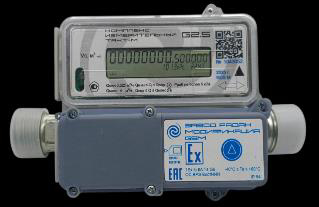

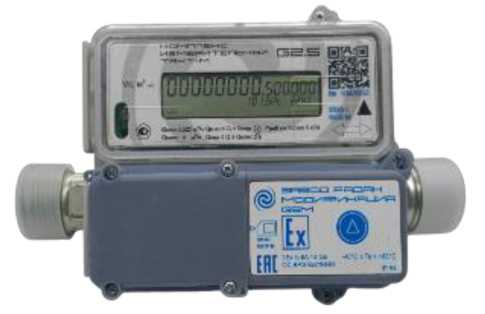

Рисунок 9 - Общий вид комплекса
ТАКТ-М G2.5 GSM

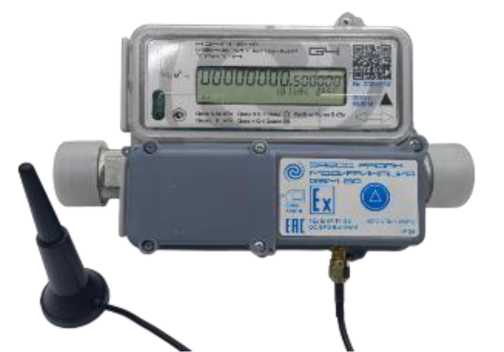

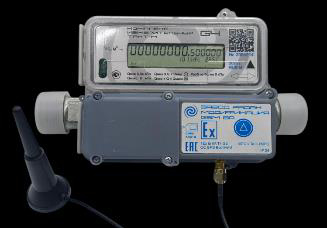

Рисунок 10 - Общий вид комплекса
ТАКТ-М G4 GSM ВА

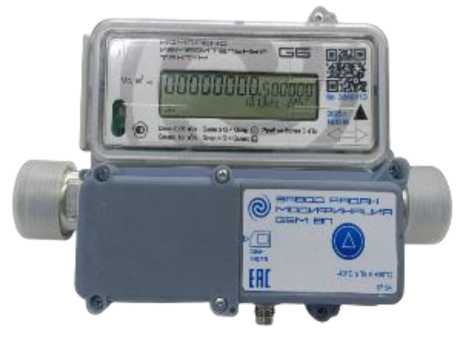

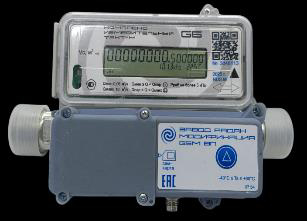

Рисунок 11 - Общий вид комплекса ТАКТ-М G6 GSM ВП
Программное обеспечение
Комплексы имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PОt |
|
Номер версии (идентификационный номер) ПО |
131 |
|
Цифровой идентификатор ПО |
Е951 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Технические характеристики
Метрологические и основные технические характеристики комплексов представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для типоразмера | |||||||
|
G1.6 |
G2.5 |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 | |
|
Максимальный расход, Qмакс, м3/ч |
2,5 |
4,0 |
6,0 |
10,0 |
16,0 |
25,0 |
40,0 |
65,0 |
|
Номинальный расход, Qhom , м3/ч |
1,6 |
2,5 |
4,0 |
6,0 |
10,0 |
16,0 |
25,0 |
40,0 |
|
Переходный расход, Q^, м3/ч |
0,16 |
0,25 |
0,4 |
0,6 |
1,0 |
1,6 |
2,5 |
4,0 |
|
Минимальный расход, Qmuh, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
0,1 |
0,16 |
0,25 |
0,4 |
|
Порог чувствительности, м3/ч, не более |
0,008 |
0,012 |
0,02 |
0,03 |
0,05 |
0,08 |
0,12 |
0,20 |
|
Рабочий диапазон температур измеряемой среды, °С |
от - 40 до +60 | |||||||
|
Потеря давления при максимальном расходе, Па, не более |
400 |
500 |
600 | |||||
|
Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях в диапазонах расхода, %: - в диапазоне Qмин < Q < Qпер - в диапазоне Qпер < Q < Qмакс |
±2,0 ±1,0 | |||||||
|
Пределы допускаемой относительной погрешности измерений объема газа исполнения ТАКТ-Д, приведенного к стандартным условиям, в диапазонах расхода, %: - в диапазоне Qмин < Q < Qпер - в диапазоне Qпер < Q < Qмакс |
±2,5 ±1,5 | |||||||
|
Пределы допускаемой относительной погрешности измерений объема газа исполнения ТАКТ-М, приведенного к стандартным условиям, в диапазонах расхода, %: - в диапазоне Qмин < Q < Qпер - в диапазоне Qпер < Q < Qмакс |
±3,0 ±2,5 | |||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для типоразмера | |||||||
|
G1.6 |
G2.5 |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры газа во всем диапазоне температур измеряемой среды, °С |
±1,5 | |||||||
|
Диапазон измерений абсолютного давления газа для комплексов исполнения ТАКТ-Д, кПа |
от 84,0 до 112,0 | |||||||
|
Пределы допускаемой относительной погрешности измерений давления газа для комплексов исполнения ТАКТ-Д, % |
±0,6 | |||||||
|
Пределы допускаемой относительной погрешности вычислений объема газа, приведенного к стандартным условиям, обусловленная алгоритмом вычислений и его программной реализацией, % |
±0,05 | |||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное избыточное рабочее давление измеряемой среды, кПа |
5 |
|
Максимальное избыточное давление измеряемой среды при проверке герметичности, кПа |
100 |
|
Масса, кг, не более: - типоразмеры G1.6...G10 - типоразмеры G16.G40 |
1,1 1,3 |
|
Присоединительные размеры - трубная резьба по ГОСТ 6357-81: - типоразмеры G1.6...G10 - типоразмеры G16.G40 |
G1- В G2- В |
|
Средний внутренний диаметр входного сечения мерного тракта корпуса, мм, не более: - типоразмеры G1.6...G10 - типоразмеры G16.G40 |
26 48 |
|
Встроенный источник питания отделения измерений -литиевая батарея, напряжение холостого хода, В, не более |
3,3 - 3,7 |
|
Срок службы встроенного источника питания, лет, не менее |
10 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х высота х ширина), мм, не более: - ТАКТ, ТАКТ GSM типоразмеров G1.6...G10 - ТАКТ, ТАКТ GSM типоразмеров G16...G40 - ТАКТ GSM ВП типоразмеров G1.6.G10 - ТАКТ GSM ВП типоразмеров G16...G40 - ТАКТ GSM ВА, ТАКТ GSM ВП ВА типоразмеров G1.6...G10 - ТАКТ GSM ВА, ТАКТ GSM ВП ВА типоразмеров G16...G40 - ТАКТ RS-485, RS-232 типоразмеров G1.6.G10 - ТАКТ RS-485, RS-232 типоразмеров G16.G40 |
206х123х78 206x127x93 206x149x781) 206x149x931) 206x157x782) 206x157x932) 206x147x781) 206x147x931) |
|
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015 |
IP54 |
|
Уровень взрывозащиты |
1Ex ib IIA T4 Gb |
|
Направление потока газа |
любое |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре не выше +35 °С без конденсации влаги, %, не более - атмосферное давление, кПа |
от -40 до +60 95 от 84,0 до 106,7 |
|
1) С учётом разъёма блока питания или разъёма интерфейса. 2) С учётом кабеля внешней антенны. | |
Показатели надежности приведены в таблице 4.
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
20 |
|
Среднее время восстановления, ч, не более |
8 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации комплексов типографским способом и на корпус комплекса методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса комплекса.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Аббревиатура исполнения интерфейса |
Количество | |
|
G1.6...G10 |
G16...G40 | |||
|
Комплекс измерительный ТАКТ-X GXX XXX1 |
РДНУ.5020.00.00.000 |
все |
1 шт. | |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Аббревиатура исполнения интерфейса |
Количество | |
|
G1.6...G10 |
G16...G40 | |||
|
Паспорт |
РДНУ.5020.00.00.000 ПС |
1 экз. | ||
|
Упаковка |
РДНУ.5045.00.60.000 |
1 шт. |
- | |
|
Упаковка |
РДНУ.5045.00.60.000-01 |
- |
1 шт. | |
|
Прокладка 2" |
БКГН.5002.00.10.020 |
- |
2 шт. | |
|
Антенна GSM 900/1800 |
- |
GSM ВА, GSM ВП ВА |
1 шт. | |
|
Разъем М8 3pin (female) |
- |
GSM ВП, GSM ВП ВА |
1 шт. | |
|
Руководство по эксплуатации |
РДНУ.5020.00.00.000 РЭ |
Поставляется по письменному запросу | ||
|
Копия сертификата соответствия на взрывозащищенное оборудование |
- | |||
|
Адаптер USB/ИК (для поверки и настройки параметров комплекса) |
БКГН.5037.00.00.000-01 | |||
- обозначение X меняется в зависимости от исполнения, типоразмера
и модификации интерфейса комплекса.
Сведения о методах измерений
приведены в документе «ГСИ. Методика измерений объема газа при стандартных условиях комплексами измерительными ТАКТ-М, ТАКТ-Д», аттестованном ФБУ «УРАЛТЕСТ», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314614, свидетельство об аттестации методики (метода) измерений № 00000645.10.25-RA.RU.314614, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2025.52701.
Нормативные документы
Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 11.05.2022 № 1133
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 № 2712
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне Г10-1 - 1’107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 06.12.2019 № 2900
РДНУ.5020.00.00.000 ТУ «Комплексы измерительные ТАКТ-М, ТАКТ-Д. Технические условия»
