Источники постоянного тока двунаправленные Ainuo ANEVH(F)
| Номер в ГРСИ РФ: | 97784-26 |
|---|---|
| Производитель / заявитель: | SHANDONG AINUO IntelligentInstrument Со Ltd, КИТАЙ |
Источники постоянного тока двунаправленные Ainuo ANEVH(F) (далее - источники) предназначены для воспроизведений и измерений напряжения постоянного тока и силы постоянного тока (в режиме источника питания постоянного тока), для установки напряжения постоянного тока и силы постоянного тока за счет формирования сопротивления электрического тока (в режиме электронной нагрузки).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97784-26 | |||||||||
| Действует | по 18.02.2031 | |||||||||
| Наименование | Источники постоянного тока двунаправленные | |||||||||
| Модель | Ainuo ANEVH(F) | |||||||||
| Модификации |
ANEVH100-170(F) ANEVH100-340(F) ANEVH100-510(F) ANEVH300-75(F) ANEVH300-150(F) ANEVH300-225(F) ANEVH500-40(F) ANEVH500-80(F) ANEVH500-120(F) ANEVH750-25(F) ANEVH750-50(F) ANEVH750-75(F) ANEVH1000-40(F) |
|||||||||
| Приказы |
№281 от
18.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6f94d0b2-b87b-aad6-03bb-1078b54fd8f8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
SHANDONG AINUO IntelligentInstrument Со Ltd, КИТАЙ, 1069, Gangxing 3rd Road, Licheng District, Jinan City, Shandong Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1038-551-2025 Государственная система обеспечения единства измерений. Источники постоянного тока двунаправленные Ainuo ANEVH(F). Методика поверки.
(с 18.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97784-26: Описание типа
2026-97784-26.pdf
|
Скачать | 151.1 КБ | |
|
97784-26: Методика поверки
РТ-МП-1038-551-2025
2026-mp97784-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Источники постоянного тока двунаправленные Ainuo ANEVH(F) (далее - источники) предназначены для воспроизведений и измерений напряжения постоянного тока и силы постоянного тока (в режиме источника питания постоянного тока), для установки напряжения постоянного тока и силы постоянного тока за счет формирования сопротивления электрического тока (в режиме электронной нагрузки).
Описание
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения. На передней панели расположен цветной жидкокристаллический дисплей (далее - ЖК-дисплей), поворотный переключатель включения/выключения питания, клавиши управления и регуляторы. На задней панели расположены разъемы для подключения питания источника, клеммы выходного напряжения, порт SENSE и разъем для связи с персональным компьютером через интерфейс RS232. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.
Принцип действия источников, в режиме источника питания, основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора.
Принцип действия источников в режиме электронной нагрузки основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе источника и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузок осуществляет встроенный микропроцессор. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на сенсорном ЖК-дисплее.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): ANEVH100-170(F), ANEVH100-340(F),
ANEVH100-510(F), ANEVH300-75(F), ANEVH300-150(F), ANEVH300-225(F),
ANEVH500-40(F), ANEVH500-80(F), ANEVH500-120(F), ANEVH750-25(F), ANEVH750-50(F), ANEVH750-75(F), ANEVH1000-40(F).
Модификации (исполнения) отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Нанесение знака поверки на источники не предусмотрено.
Общий вид источников представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников в месте, указанном на рисунке 2.
Место пломбирования от несанкционированного доступа указано на рисунке 2.

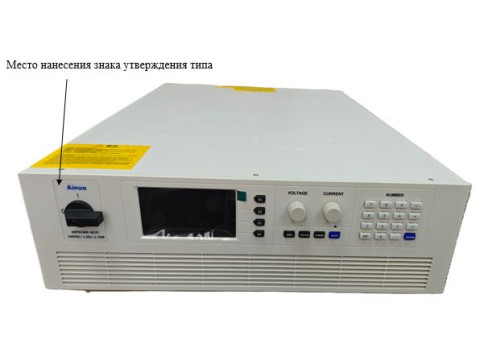

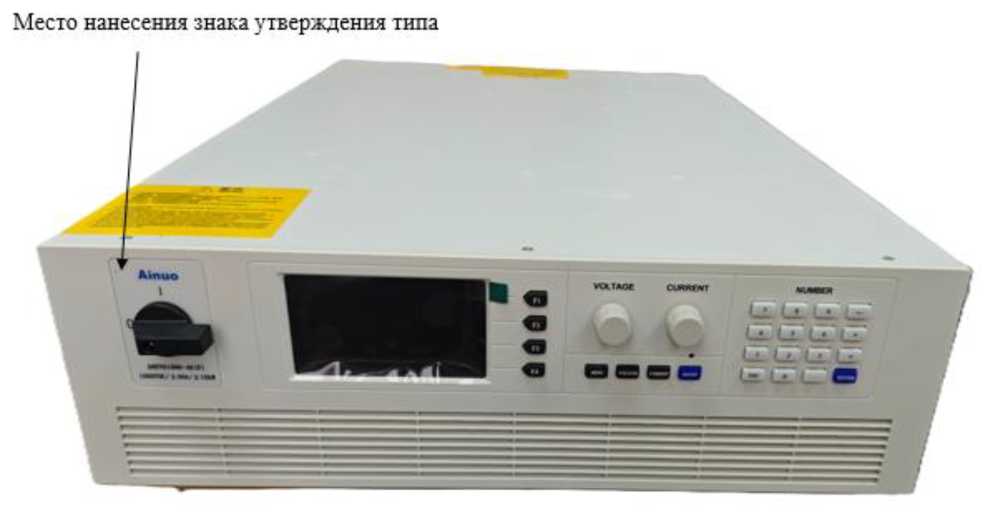

Рисунок 1 - Общий вид средства измерений

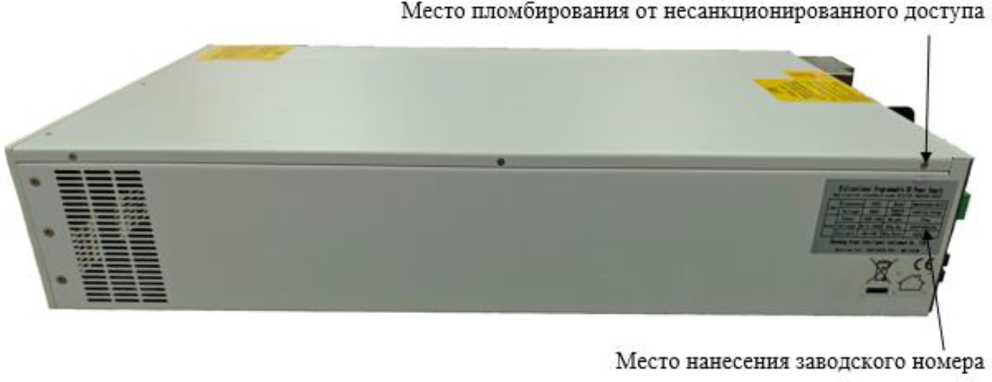

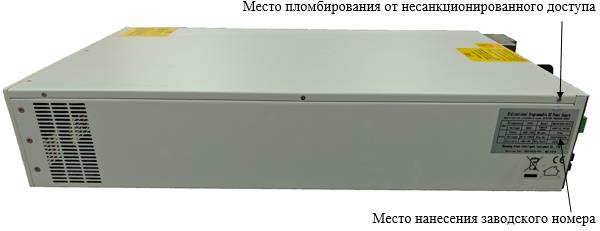

Рисунок 2 - Схема пломбировки и место нанесения заводского номера
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микропроцессора, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты внутреннего программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме источника питания постоянного тока
|
Модификация |
Диапазон воспроизвед ений и измерений напряжения постоянного тока, В |
Диапазон воспроизвед ений и измерений силы постоянного тока, А |
Диапазон измерений мощности постоянного тока, Вт |
Пределы допускаемо й абсолютной погрешност и воспроизвед ений и измерений напряжения постоянного тока, В |
Пределы допускаемо й абсолютной погрешност и воспроизвед ений и измерений силы постоянного тока, А |
Пределы допускаем ой абсолютно й погрешнос ти измерений мощности постоянно го тока, Вт |
|
ANEVH100-170(F) |
от 0 до 100 |
от 0 до 170 |
от 0 до 5000 |
±0,05 |
±0,17 |
±50 |
|
ANEVH100-340(F) |
от 0 до 100 |
от 0 до 340 |
от 0 до 10000 |
±0,05 |
±0,34 |
±100 |
|
ANEVH100-510(F) |
от 0 до 100 |
от 0 до 510 |
от 0 до 15000 |
±0,05 |
±0,51 |
±150 |
|
ANEVH300-75(F) |
от 0 до 300 |
от 0 до 75 |
от 0 до 5000 |
±0,15 |
±0,075 |
±50 |
|
ANEVH300-150(F) |
от 0 до 300 |
от 0 до 150 |
от 0 до 10000 |
±0,15 |
±0,15 |
±100 |
|
ANEVH300-225(F) |
от 0 до 300 |
от 0 до 225 |
от 0 до 15000 |
±0,15 |
±0,225 |
±150 |
|
ANEVH500-40(F) |
от 0 до 500 |
от 0 до 40 |
от 0 до 5000 |
±0,25 |
±0,04 |
±50 |
|
ANEVH500-80(F) |
от 0 до 500 |
от 0 до 80 |
от 0 до 10000 |
±0,25 |
±0,08 |
±100 |
|
ANEVH500-120(F) |
от 0 до 500 |
от 0 до 120 |
от 0 до 15000 |
±0,25 |
±0,12 |
±150 |
|
ANEVH750-25(F) |
от 0 до 750 |
от 0 до 25 |
от 0 до 5000 |
±0,375 |
±0,025 |
±50 |
|
ANEVH750-50(F) |
от 0 до 750 |
от 0 до 50 |
от 0 до 10000 |
±0,375 |
±0,05 |
±100 |
|
ANEVH750-75(F) |
от 0 до 750 |
от 0 до 75 |
от 0 до 15000 |
±0,375 |
±0,075 |
±150 |
|
ANEVH1000-40(F) |
от 0 до 1000 |
от 0 до 40 |
от 0 до 10000 |
±0,5 |
±0,04 |
±100 |
Таблица 3 - Метрологические характеристики в режиме электронной нагрузки
|
Модификация |
Диапазон установки и измерений напряжения постоянного тока, В |
Диапазон установки и измерений силы постоянного тока, А |
Диапазон измерений мощности постоянного тока, Вт |
Пределы допускаемо й абсолютной погрешност и установки и измерений напряжения постоянного тока, В |
Пределы допускаемо й абсолютной погрешност и установки и измерений силы постоянного тока, А |
Пределы допускаем ой абсолютно й погрешнос ти измерений мощности постоянно го тока, Вт |
|
ANEVH100-170(F) |
от 0 до 100 |
от 2 до 170 |
от 0 до 5000 |
±0,05 |
±0,17 |
±50 |
|
ANEVH100-340(F) |
от 0 до 100 |
от 2 до 340 |
от 0 до 10000 |
±0,05 |
±0,34 |
±100 |
|
ANEVH100-510(F) |
от 0 до 100 |
от 2 до 510 |
от 0 до 15000 |
±0,05 |
±0,51 |
±150 |
|
ANEVH300-75(F) |
от 0 до 300 |
от 2 до 75 |
от 0 до 5000 |
±0,15 |
±0,075 |
±50 |
|
ANEVH300-150(F) |
от 0 до 300 |
от 2 до 150 |
от 0 до 10000 |
±0,15 |
±0,15 |
±100 |
|
ANEVH300-225(F) |
от 0 до 300 |
от 2 до 225 |
от 0 до 15000 |
±0,15 |
±0,225 |
±150 |
|
ANEVH500-40(F) |
от 0 до 500 |
от 2 до 40 |
от 0 до 5000 |
±0,25 |
±0,04 |
±50 |
|
ANEVH500-80(F) |
от 0 до 500 |
от 2 до 80 |
от 0 до 10000 |
±0,25 |
±0,08 |
±100 |
|
ANEVH500-120(F) |
от 0 до 500 |
от 2 до 120 |
от 0 до 15000 |
±0,25 |
±0,12 |
±150 |
|
ANEVH750-25(F) |
от 0 до 750 |
от 2 до 25 |
от 0 до 5000 |
±0,375 |
±0,025 |
±50 |
|
ANEVH750-50(F) |
от 0 до 750 |
от 2 до 50 |
от 0 до 10000 |
±0,375 |
±0,05 |
±100 |
|
ANEVH750-75(F) |
от 0 до 750 |
от 2 до 75 |
от 0 до 15000 |
±0,375 |
±0,075 |
±150 |
|
ANEVH1000-40(F) |
от 0 до 1000 |
от 2 до 40 |
от 0 до 10000 |
±0,5 |
±0,04 |
±100 |
аблица 4 - Технические характеристики.
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
- количество фаз входного электрического питания |
3 |
|
- напряжение переменного тока, В |
от 340 до 420 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Масса, кг, не более | |
|
ANEVH100-170(F) |
21 |
|
ANEVH100-340(F) |
29 |
|
ANEVH100-510(F) |
37 |
|
ANEVH300-75(F) |
21 |
|
ANEVH300-150(F) |
29 |
|
ANEVH300-225(F) |
37 |
|
ANEVH500-40(F) |
21 |
|
ANEVH500-80(F) |
29 |
|
ANEVH500-120(F) |
37 |
|
ANEVH750-25(F) |
21 |
|
ANEVH750-50(F) |
29 |
|
ANEVH750-75(F) |
37 |
|
ANEVH1000-40(F) |
29 |
Продолжение таблицы 4
|
1 |
2 |
|
Габаритные размеры (ширина x глубина x высота), мм, не | |
|
более | |
|
ANEVH100-170(F) |
444x706x133 |
|
ANEVH100-340(F) |
444x706x133 |
|
ANEVH100-510(F) |
444x706x133 |
|
ANEVH300-75(F) |
444x706x133 |
|
ANEVH300-150(F) |
444x706x133 |
|
ANEVH300-225(F) |
444x706x133 |
|
ANEVH500-40(F) |
444x706x133 |
|
ANEVH500-80(F) |
444x706x133 |
|
ANEVH500-120(F) |
444x706x133 |
|
ANEVH750-25(F) |
444x706x133 |
|
ANEVH750-50(F) |
444x706x133 |
|
ANEVH750-75(F) |
444x706x133 |
|
ANEVH1000-40(F) |
444x706x133 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +20 до +30 |
|
- относительная влажность воздуха, %, |
от 30 до 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на лицевую панель в виде наклейки в месте, указанном на рисунке 1, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источники постоянного тока двунаправленный Ainuo |
ANEVH(F) |
1 |
|
Клемма питания переменного тока |
_ |
1 |
|
USB-кабель |
_ |
1 |
|
Крышка разъема постоянного тока |
_ |
1 |
|
USB-носитель с документацией и внешним программным обеспечением |
_ |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Операции» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Приказ Росстандарта от 30.12.2019 №3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока
Источники постоянного тока двунаправленные Ainuo ANEVH(F). Стандарт предприятия
