Измерители TH2690
| Номер в ГРСИ РФ: | 97791-26 |
|---|---|
| Производитель / заявитель: | Фирма "Changzhou Tonghui Electronic Co., Ltd.", Китай |
Измерители TH2690 (далее - измерители) предназначены для воспроизведения и измерений напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97791-26 | |||||||||
| Действует | по 20.02.2031 | |||||||||
| Наименование | Измерители | |||||||||
| Модель | TH2690 | |||||||||
| Модификации |
TH2690 TH2690А TH2691 TH2691А |
|||||||||
| Приказы |
№304 от
20.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 34fa78e6-8502-6961-5865-4c8cfa938af8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Changzhou Tonghui Electronics Co., Ltd, КИТАЙ, 1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП-ПР-41-2025 Государственная система обеспечения единства измерений. Измерители TH2690. Методика поверки
(с 20.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
97791-26: Описание типа
2026-97791-26.pdf
Файл устарел
|
Скачать | 150.4 КБ | |
|
97791-26: Методика поверки
МП-ПР-41-2025
2026-mp97791-26.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
97791-26: Описание типа
2026-97791-26-1.pdf
|
Скачать | 150.4 КБ | |
|
97791-26: Методика поверки
МП-ПР-41-2025
2026-mp97791-26-1.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Измерители TH2690 (далее - измерители) предназначены для воспроизведения и измерений напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току.
Описание
Принцип действия измерителей основан на аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код с применением высокоомных входных устройств и предварительного усилителя тока. Измерение сопротивления осуществляется путем измерения падения напряжения на исследуемом объекте при подаче на него испытательного тока от внутреннего источника.
На передней панели измерителей находится высококонтрастный сенсорный ЖК-дисплей с графическим пользовательским интерфейсом, который предоставляет несколько вариантов просмотра данных. В дополнение к числовому формату данные также можно просматривать в виде графика, гистограмм и тренда. В правой части панели расположены выходные/входные разъемы. Для подключения флэш-диска представлен разъем USB.
На задней панели измерителей располагаются: разъем для подключения кабеля питания, разъемы для подключения датчика температуры и влажности, интерфейсы RS-232, USB (USBTMC), GPIB, LAN.
Измерители имеют четыре модификации: TH2690, TH269OA, TH2691, TH2691A которые отличаются наличием встроенного источника постоянного напряжения до 1000 В, измерителя напряжения постоянного тока, измерителя сопротивления постоянному току (TH2690, TH269OA) и пределами измерений.
В комплект поставки модификаций TH2690, TH269OA входит датчик температуры и влажности воздуха, подключаемый к разъемам на задней панели.
Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа измерители имеют пломбировку в виде наклейки между верхней и задней стенками корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора.
Место нанесения знака поверки представлено на рисунке 1.
Серийный номер, идентифицирующий каждый экземпляр измерителей, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус методом печати на наклейку, размещаемой на обратной стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
Цвет корпуса измерителей может отличаться от представленного на рисунках.
Aj Б

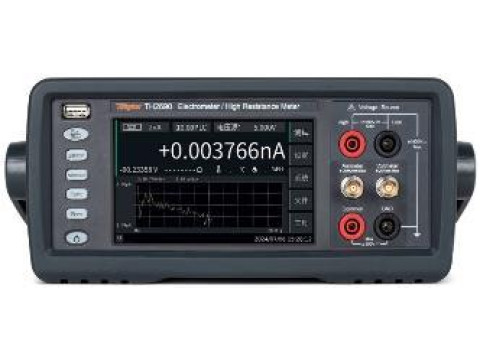

Модификации TH2690 и TH2690A

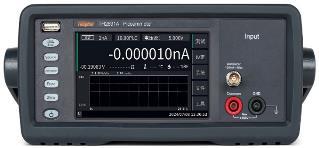

Модификации TH2691 и TH2691A
Рисунок 1 - Общий вид измерителей и место нанесения знака утверждения типа (А)
и знака поверки (Б)

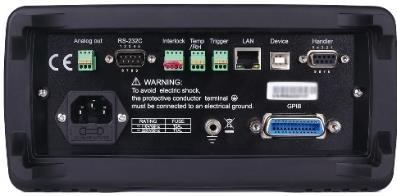

Рисунок 2 - Схема опломбирования от несанкционированного доступа (В) и места нанесения серийного номера (Г)
Программное обеспечение
Программное обеспечение (ПО) измерителей установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Пределы допускаемой абсолютной погрешности Д1изм измерения силы постоянного тока, А |
±(0,005 •|1изм|+5^10-15) ±(0,002qM+5040-15) ±(0,002^изм|+340-12) ±(0,002^изм|+540-12) ±(0,001 •|М+5040-12) ±(0,0005 •|1изм|+500^10-12) ±(0,0005 ^|1изм|+5 • 10-9) ±(0,0005 •|1изм|+5040-9) ±(0,0005-|1изм|+500- 10-9) | ||||
|
Диапазон измерений силы постоянного тока |
Разрешение | ||||
|
±200,000 пА1) ±2,000000 нА ±20,00000 нА ±200,0000 нА ±2,000000 мкА ±20,00000 мкА ±200,0000 мкА ±2,000000 мА ±20,00000 мА |
1 фА 1 фА 10 фА 100 фА 1 пА 10 пА 100 пА 1 нА 10 нА | ||||
|
Пределы допускаемой абсолютной погрешности Ди воспроизведения напряжения постоянного тока, В2) |
±(0,0005Я+240-3) ±(0,0005Я+10040-3) | ||||
|
Диапазон воспроизведения напряжения постоянного тока |
Разрешение | ||||
|
±20,0000 В ±1000,000 В |
750 мкВ 35 мВ | ||||
|
Пределы допускаемой абсолютной погрешности Диизм измерения напряжения постоянного тока, В2) |
±(0,0005-^1+40-10-6) ±(0,0005 •иизм|+40040-6) | ||||
|
Диапазон измерений напряжения постоянного тока |
Разрешение | ||||
|
±2,000000 В ±20,00000 В |
1 мкВ 10 мкВ | ||||
|
Пределы допускаемой абсолютной погрешности ДR измерения сопротивления постоянному току, Ом2) |
±(0,0025 -R+1 102) ±(0,0025 -R+1 103) ±(0,003-R+1 104) ±(0,0035-R+1 105) ±(0,02 -R+1 106) ±(0,1-R+1 107) ±(0,1-R+1 108) ±(0,1-R+1 109) | ||||
|
Предел измерения сопротивления постоянному току |
Разрешение |
Значение силы испытательного тока |
Значение испытательного напряжения | ||
|
1 МОм 10 МОм 100 МОм 1 ГОм 10 ГОм 100 ГОм 1 ТОм 10 ТОм3) |
1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 100 кОм 1 МОм 10 МОм |
200 мкА 20 мкА 2 мкА 200 нА 20 нА 2 нА 2 нА 200 пА |
20 В 20 В 20 В 20 В 20 В 20 В 200 В 200 В | ||
Примечания:
1) - только для модификаций TH2690 и TH2691;
2) - только для модификаций TH2690 и TH2690A;
3) - только для модификации TH2690;
1и зм — значение измеряемой силы тока, А; иизм — значение измеряемого напряжения, В;
U - значение воспроизводимого напряжения, В;
R — значение измеряемого сопротивления, Ом.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм |
215x88x412 |
|
Масса, кг, не более |
3,5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50/60 |
|
Потребляемая мощность, ВА, не более |
80 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от 0 до +45 90 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
Знак утверждения типа
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель |
TH26901) |
1 |
|
Сетевой шнур питания |
- |
1 |
|
Измерительный кабель (триаксиальный тип) |
TH26058B |
1 |
|
USB-кабель |
- |
1 |
|
Измерительный кабель-крокодил2) |
- |
2 |
|
Датчик температуры и влажности2) |
TH2690 THS |
1 |
|
Руководство по эксплуатации CD-диск |
- |
1 |
|
Примечания: 1) - в зависимости от заказа; 2) - только для модификаций TH2690 и TH2690A. | ||
Сведения о методах измерений
приведены в п. 7 «Порядок работы» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Измерители TH2690».
