Анализаторы ЯМР MicroMR

Назначение

Анализаторы ЯМР MicroMR (далее - анализаторы) предназначены для измерений амплитуды сигнала ядерного магнитного резонанса (далее - ЯМР-сигнала) в жидких и твердых пробах, в том числе в пробах горных пород, получаемых в результате бурения (кернов), в различные моменты времени, определяемые параметрами используемой импульсной последовательности, и последующем определении содержания воды в исследуемой пробе.

Описание

Принцип действия анализаторов основан на резонансном поглощении электромагнитной энергии веществом, обусловленном переориентацией магнитных моментов атомных ядер. Исследуемый образец помещают в постоянное магнитное поле и воздействуют на него последовательностью радиочастотных импульсов электромагнитного поля, параметры которой обеспечивают появление ЯМР-сигнала. Измеряемой величиной является амплитуда ЯМР-сигнала в различные моменты времени, определяемые параметрами используемой импульсной последовательности. По полученным данным строится зависимость ЯМР-сигнала от времени, которую используют для определения времен ЯМР релаксации (спин-спиновой или спин-решеточной релаксации) и последующего определения содержания воды в исследуемой пробе.

Конструктивно анализаторы состоят из измерительного блока и блока электроники с встроенным промышленным компьютером. Измерительный блок включает постоянный магнит с датчиками. Модификация анализатора в портативном исполнении имеет единый корпус с измерительным блоком с постоянным магнитом и блоком электроники.

Модификации выпускаемых анализаторов различаются:

- габаритными размерами;

- частотой магнитного поля (2 МГц, 6 МГц, 12 МГц, 21 МГц);

- диаметрами датчиков, имеющих цилиндрическую ячейку для исследуемых проб (10 мм, 20 мм и 40 мм), в которую вставляется пробирка с жидкой пробой или цилиндрический держатель твердой пробы;

- расположением датчика в магните - вертикально (обозначение V) или горизонтально (обозначение H).

Наименования модификаций, с учетом вышеуказанных характеристик, имеют вид:

MicroMRxx-0y0V или MicroMRxx-0y0H,

где xx - обозначение частоты магнитного поля (02 - для частоты 2 МГц, 06 - для частоты 6 МГц, 12 - для частоты 12 МГц и 20 для частоты 21 МГц);

0y0 - обозначение диаметра датчика (010 для датчика диаметром 10 мм, 020 для датчика диаметром 20 мм и 040 для датчика диаметром 40 мм);

V - обозначение для модификации с вертикально ориентированным датчиком;

H - обозначение для модификации с горизонтально ориентированным датчиком.

Выпускаются следующие модификации анализаторов ЯМР:

MicroMR02-010V, MicroMR12-010V, MicroMR20-010V;

MicroMR02-010H, MicroMR12-010H, MicroMR20-010H;

MicroMR02-020V, MicroMR12-020V, MicroMR20-020V;

MicroMR02-020H, MicroMR12-020H, MicroMR20-020H;

MicroMR02-040V, MicroMR12-040V, MicroMR20-040V;

MicroMR02-040H, MicroMR12-040H, MicroMR20-040H;

MicroMR06-040V-P, где P - обозначение для модификации в портативном исполнении.

Пломбирование анализаторов не предусмотрено.

Серийные номера в буквенно-цифровом формате наносятся типографским способом на шильдик, расположенный на задней панели измерительного блока.

Нанесение знака поверки на анализаторы не предусмотрено.

Общий вид анализаторов приведен на рисунках 1-2. Общий вид шильдика представлен на рисунке 3.

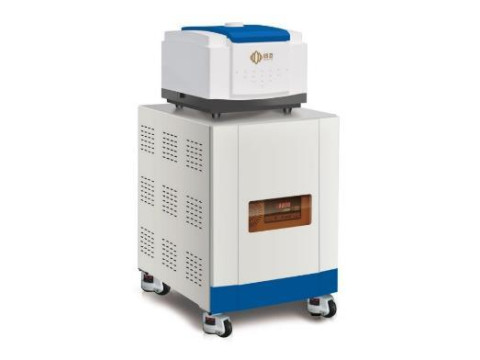

Рисунок 1 - Общий вид анализаторов модификаций MicroMRxx-0y0V или MicroMRxx-0y0H в стандартном исполнении

Рисунок 2 - Общий вид анализатора модификации MicroMR06-040V-P в портативном исполнении

Рисунок 3 - Общий вид шильдика анализаторов ЯМР MicroMR

Программное обеспечение

Управление анализаторами осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (далее - ПО) Niumag NMR Analyzing System и Niumag NMR Core Analysis System. ПО анализаторов является метрологически значимым и содержит все необходимые настроечные файлы и константы, необходимые для правильной работы анализаторов.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.

Технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в документах «Анализаторы ЯМР серии MicroMR. Руководство по эксплуатации» (Глава 2 «Структура системы прибора»), «Анализатор ЯМР серии MicroMR. MicroMR06-040V-P. Руководство по эксплуатации» (Глава 2 «Структура прибора»).

Нормативные документы

Стандарт предприятия Suzhou Niumag Analytical Instrument Corporation, Китайская Народная Республика.
