Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК)
| Номер в ГРСИ РФ: | 97795-26 |
|---|---|
| Производитель / заявитель: | ЗАО НИЦ "Инкомсистем", г.Казань |
Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97795-26 | ||||||
| Наименование | Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК) | ||||||
| Приказы |
№304 от
20.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d349a60e-9627-d325-b9b4-a2afbd19f33d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЗАО НИЦ «ИНКОМСИСТЕМ», РОССИЯ, 420095, Республика Татарстан, г. Казань, ул. Восстания, здание 104 И
Поверка
| Методика поверки / информация о поверке |
МП-1024-2025 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК). Методика поверки
(с 20.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
97795-26: Описание типа
2026-97795-26.pdf
Файл устарел
|
Скачать | 211.8 КБ | |
|
97795-26: Методика поверки
МП-1024-2025
2026-mp97795-26.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
97795-26: Описание типа
2026-97795-26-1.pdf
|
Скачать | 211.8 КБ | |
|
97795-26: Методика поверки
МП-1024-2025
2026-mp97795-26-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК) (далее - СИКГК) предназначена для измерений массового расхода и массы деэтанизированного газового конденсата (далее - ДГК).
Описание
Принцип действия СИКГК основан на использовании прямого метода динамических измерений массы ДГК.
СИКГК представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКГК осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГК и эксплуатационными документами ее компонентов.
В состав СИКГК входят:
- блок измерительных линий (далее - БИЛ), включающий в себя одну рабочую измерительную линию DN 50 (ИЛ № 1) и одну контрольно-резервную измерительную линию DN 50 (ИЛ № 2);
- блок измерений показателей качества (далее - БИК);
- систему обработки информации (далее - СОИ).
В БИЛ установлены:
- расходомеры массовые Promass F83 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15201-07);
- датчики давления Метран-150 (регистрационный номер 32854-08) модификации 150TG;
- датчики давления Метран-150 (регистрационный номер 32854-13) модификации 150TG;
- термопреобразователи прецизионные ПТ 0304-ВТ (регистрационный номер 77963-20). БИК включает:
- датчики давления Метран-150 (регистрационный номер 32854-13) модификации 150TG;
- термопреобразователи с унифицированным выходным сигналом Метран-270 (регистрационный номер 21968-11) модели ТСПУ Метран-276;
- преобразователь плотности и расхода CDM (регистрационный номер 63515-16);
- влагомер поточный модели L (регистрационный номер 56767-14);
- расходомер UFM 3030 (регистрационный номер 32562-06).
СОИ состоит из:
- измерительно-вычислительных контроллеров OMNI-3000/6000 (регистрационный номер 15066-04);
- барьеров искробезопасности БИА-101 (регистрационный номер 32483-06).

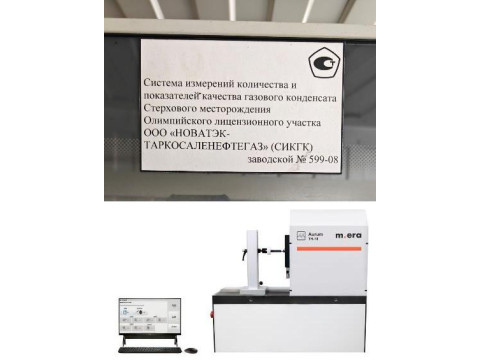

Заводской номер 599-08 СИКГК нанесен типографским способом на маркировочную табличку, расположенную на шкафу СОИ. Общий вид маркировочной таблички и место нанесения знака утверждения типа и заводского номера СИКГК представлены на рисунке 1. Место установки маркировочной таблички СИКГК представлено на рисунке 2.
Место нанесения знака утверждения типа
Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-
ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК) заводской № 599-08
Место нанесения заводского номера
Рисунок 1 - Общий вид маркировочной таблички и место нанесения заводского номера СИКГК
Рисунок 2 - Место установки маркировочной таблички СИКГК
Нанесение знака поверки на СИКГК не предусмотрено.
Пломбирование СИКГК не предусмотрено. Пломбирование средств измерений, входящих в состав СИКГК, осуществляется в соответствии с описаниями типа и эксплуатационными документами данных средств измерений.
Состав и технологическая схема СИКГК обеспечивают выполнение следующих функций:
- измерение в автоматическом режиме, индикацию и сигнализацию предельных значений текущего значения массы и массового расхода ДГК по каждой измерительной линии;
- измерение в автоматическом режиме, индикацию и сигнализацию предельных значений температуры ДГК в БИЛ;
- измерение в автоматическом режиме, индикацию и сигнализацию предельных значений давления ДГК в БИЛ и БИК;
- измерение в автоматическом режиме, индикацию и сигнализацию предельных значений плотности ДГК;
- управление измерительными линиями (включение, выключение, переключение потока ДГК с рабочей линии на резервно-контрольную, переключение для контроля метрологических характеристик);
- выполнение контроля метрологических характеристик;
- хранение и отображение на операторской станции измеренных и расчетных значений контролируемых параметров;
- ведение и архивирование журнала событий СИКГК, журнала оператора, актов приема-сдачи ДГК.
Программное обеспечение
Программное обеспечение (далее - ПО) СИКГК базируется на программном обеспечении контроллера OMNI-6000. Контроллеры OMNI-6000 имеют встроенное метрологически значимое программное обеспечение и внешнее метрологически незначимое ПО, предназначенное для конфигурации и визуализации контроллера. Защита данных от несанкционированного доступа в ПО обеспечивается разграничением прав пользователей. Введены четырехуровневая система доступа и система паролей. Предусмотрена физическая защита (опломбирование контроллеров от несанкционированного доступа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
24.ХХ.ХХ |
|
где Х - принимает значение от 0 до 9 и относится к метрологически незначимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон изменений массового расхода ДГК, по отдельной ИЛ, т/ч |
от 3,6 до 60 |
|
Пределы допускаемой относительной погрешности измерений массового расхода и массы ДГК, % |
±0,35 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
деэтанизированный газовый конденсат по ТУ 027-14631323949 |
|
Избыточное давление ДГК, кгс/см2 |
от 3 до 25 |
|
Температура ДГК, °С |
от -15 до +50 |
|
Параметры электропитания: - напряжение, В - частота, Гц |
220123 50 ± 1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +40 90 от 84,0 до 106,4 |
Знак утверждения типа
наносится на маркировочную табличку и титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК), заводской № 599-08 |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
|
Паспорт |
_ |
1 |
Сведения о методах измерений
приведены в документе Инструкция «Государственная система обеспечения единства измерений. Масса деэтализированного газового конденсата. Методика измерений системой измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК), регистрационный номер ФР.1.29.2024.49800.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.8.2.3);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости вместимости при статических измерениях, массового и объемного расходов жидкости».
