Машины измерительные для проверки гладких и резьбовых калибров m.era Aurum TH

Назначение

Машины измерительные для проверки гладких и резьбовых калибров m.era Aurum TH (далее по тексту - машины m.era) предназначены для комплексных автоматизированных измерений геометрических параметров гладких и резьбовых калибров-колец и калибров-пробок в лабораториях и цехах машиностроительного сектора.

Описание

Принцип действия машин m.era основан на ощупывании исследуемой поверхности твердосплавным Т-образным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор персонального компьютера в виде профилей и числовых значений геометрических параметров калибров.

Машины m.era состоят из гранитного основания, расположенного на виброустойчивых опорах, измерительного блока с щупом, контроллера, блока подготовки и регулировки давления сжатого воздуха, комплекта установочных калибров-колец и калибров-пробок, комплекта крепежных приспособлений, персонального компьютера с установленным программным обеспечением.

Машины m.era выпускаются в следующих модификациях: m.era Aurum TH-06, m.era Aurum TH-10, m.era Aurum TH-16, m.era Aurum TH-18, m.era Aurum TH-25, m.era Aurum TH-35, m.era Aurum TH-45, m.era Aurum TH-55 и m.era Aurum TH-65, которые отличаются внешним видом (рисунки 1 и 2), техническими и метрологическими характеристиками (таблицы 2 и 3).

Модификации машин m.era Aurum TH-06, m.era Aurum TH-10, m.era Aurum TH-16 и m.era Aurum TH-18 имеют горизонтальное расположение щупа, перемещение по колонне - вертикальное.

Модификации машин m.era Aurum TH-25, m.era Aurum TH-35, m.era Aurum TH-45, m.era Aurum TH-55 и m.era Aurum TH-65 имеют вертикальное расположение щупа, перемещение по колонне - горизонтальное.

Общий вид машин m.era представлен на рисунках 1-2.

Пломбировка машин m.era от несанкционированного доступа не предусмотрена. Нанесение знака поверки на корпус машин m.era не предусмотрено.

Серийный номер в виде цифрового или буквенно-цифрового обозначения нанесен методом печати на металлизированную идентификационную табличку, которая расположена на боковой панели основания машин m.era (рис. 3).

Место нанесения таблички с серийным номером и знаком утверждения типа

Рисунок 1 - Общий вид машин m.era Aurum TH-06, m.era Aurum TH-10, m.era Aurum TH-16 и m.era Aurum TH-18

Место нанесения таблички с серийным номером и знаком утверждения типа

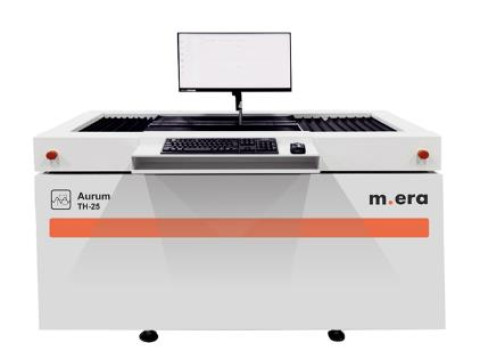

Рисунок 2 - Общий вид машин m.era Aurum TH-25, m.era Aurum TH-35, m.era Aurum TH-45, m.era Aurum TH-55 и m.era Aurum TH-65

m.era

Модель: m.era AURUM TH-18

Серийный №: M24009

Год производства: 2025

ТУ 26.51.66-004-85024640-2025

ООО «Измерительные Решения»

РФ, г. Москва, ул. Шарикоподшипниковская, д. 13. стр. 5

Тел.+7(495)545-43-90        ®6ЙЕ  ГПГ

e-mail: info@m-solutions.ru     Язй©   гп|

wwwm-5dutiQn5.ru            EJStSB   LIIL  /4-^

Рисунок 3 - Вид идентификацонной таблички

Программное обеспечение

Машины m.era имеют в своем составе программное обеспечение (ПО) «Калибр ПРО», разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция машин m.era исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения машин «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики машин m.era приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики машин m.era

Продолжение таблицы 2

Таблица 3 - Технические характеристики машин m.era

аблица 4 - Эксплуатационные характеристики машин m.era

Знак утверждения типа

наносят на идентификационную табличку и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 5 - Комплектность машин m.era

Сведения о методах измерений

приведены в разделе 6 «Калибровка», 7 «Измерение цилиндрических резьбовых калибров» и 8 «Измерение гладких калибров» документа «Машины измерительные для проверки гладких и резьбовых калибров m.era Aurum TH. Руководство по эксплуатации» 26.51.66-004-85024640-2025 РЭ.

Нормативные документы

Локальная поверочная схема;

ТУ 26.51.66-004-85024640-2025. «Машины измерительные для проверки гладких и резьбовых калибров m.era Aurum TH. Технические условия».
