Колонки топливораздаточные Vector
| Номер в ГРСИ РФ: | 97809-26 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | ООО «Фракция», г. Серпухов |
Колонки топливораздаточные Vector (далее - колонки) предназначены для измерений объёма жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97809-26 | ||||||||||||
| Действует | по 24.02.2031 | ||||||||||||
| Наименование | Колонки топливораздаточные | ||||||||||||
| Модель | Vector | ||||||||||||
| Модификации |
Vector Х0Х1Х2Х3Х4, где : Vector – обозначение типа колонки, Х0 – исполнение по типу крепления раздаточного рукава, Х1 – номинальный расход, Х2 – количество раздаточных рукавов, Х3 – количество выдаваемого вида топлива, Х4 – исполнение гидравлической части, Х5 (дополнительный символ) - исполнение корпуса На испытании представлены: Vector B1221 Vector С3111 Vector 1111 |
||||||||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 689741a1-6162-c942-5f1b-a70c1ce1c2c7 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Фракция», РОССИЯ, 142279, Московская обл., Территория Оболенск-1, д. 1
Поверка
| Методика поверки / информация о поверке |
МИ 1864-2020 Государственная система обеспечения единства измерений. Колонки топливораздаточные. Методика поверки (для колонок, предназначенных для отпуска бензина и дизельного топлива)
(с 24.02.2026)
МЦКЛ.0390.МП Государственная система обеспечения единства измерений. Колонки топливораздаточные Vector. Методика поверки (для колонок, предназначенных для отпуска керосина)
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97809-26: Описание типа
2026-97809-26.pdf
|
Скачать | 240.5 КБ | |
|
97809-26: Методика поверки
МЦКЛ.0390.МП
2026-mp97809-26.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Колонки топливораздаточные Vector (далее - колонки) предназначены для измерений объёма жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Описание
Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема топлива, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
В колонках реализован прямой метод динамических измерений объема отпущенного нефтепродукта в единицах объема - литрах.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное устройство) колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость. По требованию заказчика может индицироваться только количество отпущенного топлива.
Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится оператором дистанционно с пульта или контроллера. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.
Колонки состоят из:
- рама;
- гидравлический модуль;
- блок индикации;
- блок управления;
- рукав раздаточный с краном раздаточным;
- ложемент под установку раздаточного крана со встроенным датчиком положения крана;
- распределительная коробка.

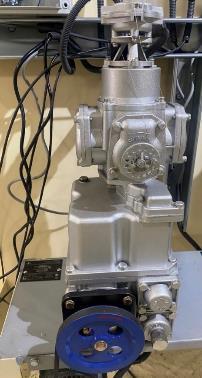

Гидравлический модуль колонок состоит из следующих основных узлов:
- электродвигатель взрывозащищенный;
- измерителя объема;
- генератор импульсов;
- клапаны соленоидные взрывозащищенные;
- моноблок.
Колонка без облицовки может включать от 1 до 10 гидравлических блоков.
Структурная схема обозначения колонок в других документах и при заказе:
Колонка топливораздаточная Vector Х0Х1Х2Х3Х4,
где Vector - обозначение типа колонки;
Хо - исполнение по типу крепления раздаточного рукава:
В - колонка с верхним креплением;
С - колонка с нижним креплением;
Без символа - колонка без облицовки;
Х1 - номинальный расход:
1 - 50 л/мин;
2 - 80 л/мин;
3 - 130 л/мин;
4 - 50 л/мин и 80 л/мин или для колонок 130 л/мин, имеющих моноблоки разного объемного расхода;
Х2 - количество раздаточных рукавов:
от 1 до 10.
Х3 - количество выдаваемого вида топлива:
от 1 до 5.
Х4 - исполнение гидравлической части:
1 - всасывающая;
0 - напорная;
Х5 (дополнительный символ) - исполнение корпуса:
М - колонка с уменьшенным корпусом.
Пример условного обозначения колонки при заказе:
Колонка топливораздаточная Vector В1111М по ТУ 26.51.52.110-002-5043082529-2025.
Колонка с верхним креплением раздаточного рукава, с номинальным расходом 50 л/мин, с одним раздаточным рукавом, одним видом выдаваемого топлива и с всасывающей гидравлической частью в уменьшенном корпусе.

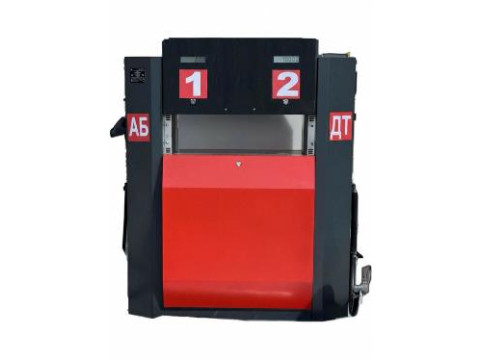

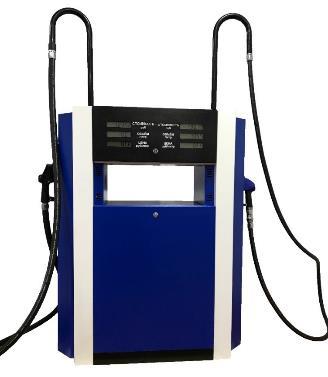

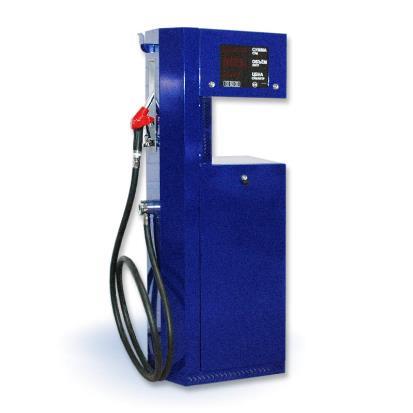

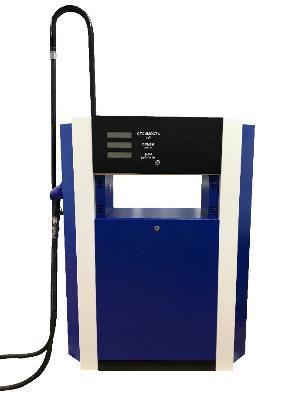

Общий вид колонок представлен на рисунке 1.

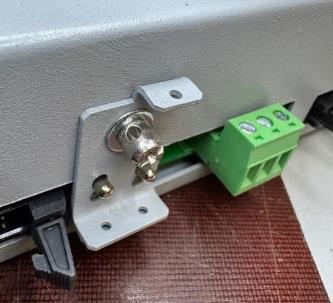

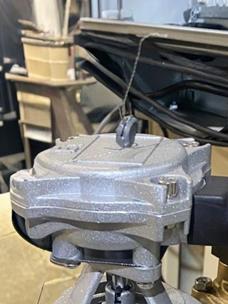

Для исключения несанкционированного доступа к узлам настройки и регулировки счетчика предусмотрена пломбировка. Пломбирование осуществляется с помощью пломб, которые устанавливаются на корпусах счетчика и контроллера. Знак поверки в виде оттиска клейма наносится на пломбу. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Заводской номер в виде цифрового обозначения, состоящего из трех арабских цифр, и знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе колонки методом лазерной гравировки, как это показано на рисунке 3.
Маркировочная табличка
б - Vector xlx
а - Vector Cx2x
в - Vector Bxlx
г - Vector Bx2x
д - Vector CxlxM
Рисунок 1 - Общий вид колонок
a) Схема пломбировки счётчика
б) Схема пломбировки контроллера
жидкости колонок
Рисунок 2 - Схемы пломбировки
Место нанесения
заводского номера
Рисунок 3 - Маркировочная табличка
Место нанесения знака
Программное обеспечение
Программное обеспечение (ПО) колонки является встроенным, имеет функции управления процессом дозированного отпуска топлива и измерений, сбор и обработка информации от измеряющих устройств, входящих в состав ТРК, накопление и хранение в суммарном виде информации об измеренном количестве выдаваемого топлива, передача результатов измерений в дистанционное управляющее устройство, и реализовано в контроллере, размещенном в отсчетном устройстве колонки. Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию после опломбирования. Доступ к ПО защищен от несанкционированного изменения путем пломбирования блоков управления, и паролем.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Вектор УО-01-02К исп.01 ЖКИ1СТ |
|
Номер версии (идентификационный номер) ПО |
333-30(531) |
|
Цифровой идентификатор ПО |
_* |
|
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 |
4 |
|
Номинальный расход через один рукав колонки, ± 10 %, дм3/мин (л/мин) |
50 |
80 |
130 |
|
Наименьший расход через один рукав колонки, дм3/мин (л/мин), не более |
5 |
10 |
15 |
|
Минимальная доза выдачи, дм3 (л), не более |
2 |
2 |
10 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой относительной погрешности измерений объёма, при температуре окружающего воздуха и топлива (20±5) оС, % |
± 0,25 | ||
|
Пределы допускаемой относительной погрешности измерений объёма, при температуре окружающего воздуха и топлива выходящей за диапазон температур окружающего воздуха и топлива (20±5)оС, % |
± 0,5 | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел показаний указателя разового учёта объема, л |
990,00 |
|
Верхний предел показаний указателя суммарного учёта, л |
999999,99 |
|
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %, при 25 °С - диапазон температуры топлива, °С: - бензин - дизельное топливо и керосин |
от - 40 до + 50 от 30 до 100 от - 40 до + 35 от - 401) до + 50 |
|
Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц |
от 187 до 242; от 323 до 418 от 49 до 51 |
|
Потребляемая мощность одного комплекта гидравлического блока и отсчетного устройства, кВ^А, не более: - при номинальном расходе 50 дм3/мин (л/мин) - при номинальном расходе 80 дм3/мин (л/мин) - при номинальном расходе 130 дм3/мин (л/мин) |
0,75 1,10 1,10 |
|
Длина раздаточного рукава, м, не менее |
4 |
|
Общее количество раздаточных рукавов, шт., не более |
10 |
|
Габаритные размеры колонки (Д х Ш х В), мм, не более: - с облицовкой - без облицовки |
2390х735х2190 2151х662х1971 |
|
Масса колонки, кг, не более: - с облицовкой - без облицовки |
620 496 |
|
Маркировка взрывозащиты |
1Ех IIA T3 Gc X |
Знак утверждения типа
наносят на маркировочную табличку колонки методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Колонка топливораздаточная Vector |
Vector |
1 шт. |
|
Ключ для замков дверей ТРК |
- |
2 шт. |
|
Эксплуатационная документация в составе: - Колонка топливораздаточная Vector. Руководство по эксплуатации - Колонка топливораздаточная Vector. Формуляр - Устройство отсчётное «Вектор УО-01-2К исп.01 ЖКИ1СТ». Руководство по эксплуатации, паспорт |
ВЕК.ТРК.01.01.00 РЭ ВЕК.ТРК.01.01.00 ФО УО-01-2К РЭ |
1 экз. 1 экз. 1 экз |
|
Комплект ЗИП в составе: - фильтр НМ50А-60-21 |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Использование изделия по назначению» документа ВЕК.ТРК.01.01.00 РЭ «Колонка топливораздаточная Vector. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.3.4)
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утверждённая приказом Росстандарта от 26.09.2022 № 2356
ТУ 26.51.52.110-002-5043082529-2025 «Колонка топливораздаточная Vector.
Технические условия»
Другие Колонки топливораздаточные
