Резервуары горизонтальные стальные цилиндрические РГС-40
| Номер в ГРСИ РФ: | 97811-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Верхняя Волга", г. Нижний Новгород |
|
97811-26: Описание типа
2026-97811-26.pdf
|
Скачать | 182 КБ |
Резервуары горизонтальные стальные цилиндрические РГС-40 (далее - резервуары) предназначены для измерения объёма нефти или нефтепродуктов, а также для их приёма, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97811-26 | |||||||||
| Наименование | Резервуары горизонтальные стальные цилиндрические | |||||||||
| Модель | РГС-40 | |||||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 94bb6a35-44ad-0e0c-3a9e-d4d2a8d7f622 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Транснефть -Верхняя Волга», РОССИЯ, 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические . Методика поверки
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97811-26: Описание типа
2026-97811-26.pdf
|
Скачать | 182 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС-40 (далее - резервуары) предназначены для измерения объёма нефти или нефтепродуктов, а также для их приёма, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определённого уровня, соответствующего объёму согласно градуировочной таблице.
Резервуары представляют собой стальную горизонтальную конструкцию с днищами, состоящую из двух секций. Секции разделены между собой перегородками.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 01 и 02 расположены по адресу: Псковская обл., г. Великие Луки, ул. Гоголя 2.
Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную непосредственно на резервуаре.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

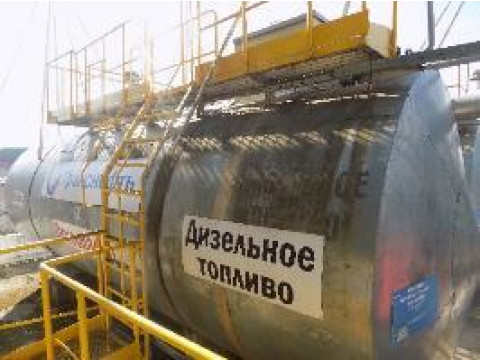

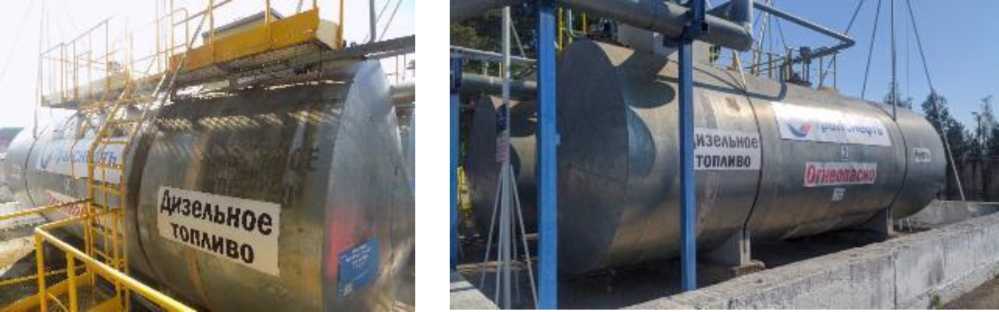

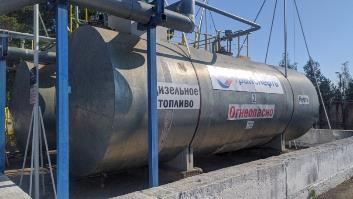

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров

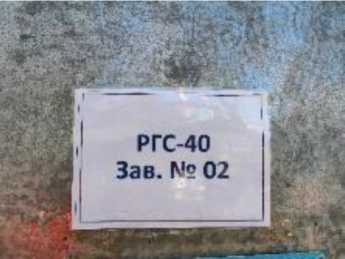

Места нанесения заводских номеров резервуаров представлены на рисунке 2.
Рисунок 2 - Места нанесения заводских номеров резервуаров

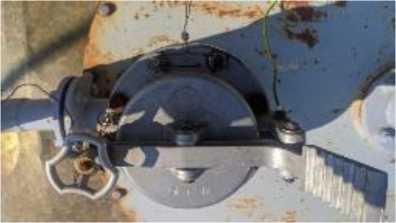

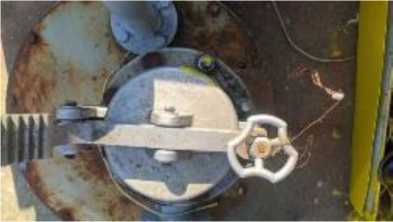

Замерные люки резервуаров представлены на рисунке 3.
Рисунок 3 - Замерные люки резервуаров
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Секция 1 |
35 |
|
Секция 2 |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +40 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-40 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
