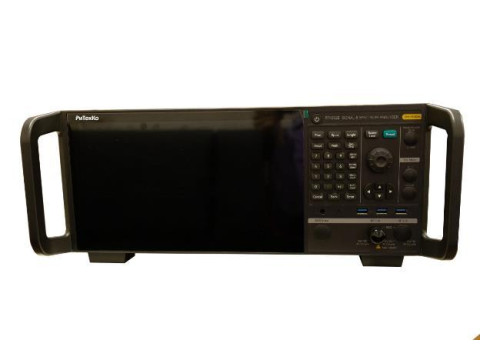

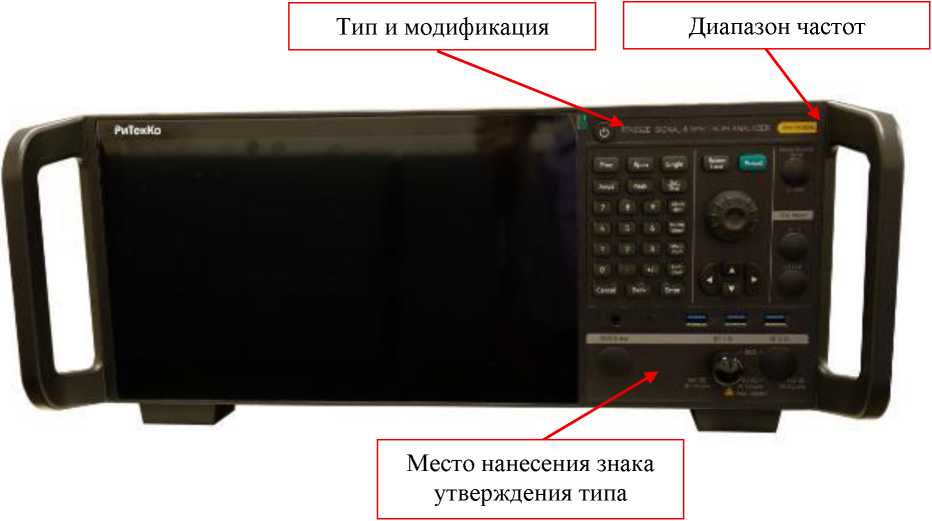

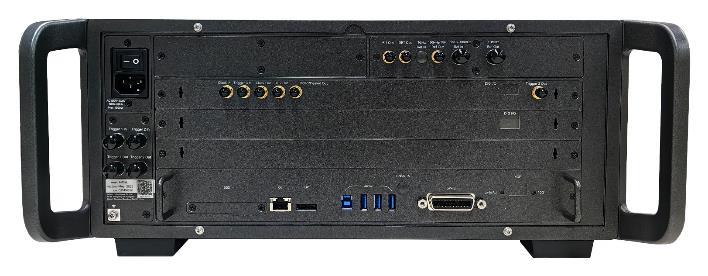

Анализаторы спектра и сигналов РиТекКо RT4052

Обозначение

Наименование и функциональное назначение

1

2

4052-H02

дополнительный выход промежуточной частоты. Выход сигнала второй промежуточной частоты. Частотный диапазон зависит от полосы анализа: 425 МГц, 750 МГц, 1,5 ГГц. Частотное разрешение 1 Гц, переменное усиление 15 дБ с шагом 1 дБ

4052-H08

широкополосный логарифмический детекторный выход. Выходной сигнал представляет собой логарифмически детектированный сигнал, отражающий характеристики уровня входного сигнала

4052-H11

интерфейс управления и передачи данных через 10-гигабитную сеть. Оптоволоконный интерфейс с пропускной способностью 10 Гбит/с, предназначенный для быстрого дистанционного управления

4052-H12C

широкополосный цифровой интерфейс. Передача широкополосных IQ-данных в реальном времени через оптоволоконный интерфейс, с максимальной полосой пропускания 400 МГц. С регистратором данных 4712С запись IQ-данных в реальном времени

4052-H12E

широкополосный цифровой интерфейс. Передача широкополосных IQ-данных в реальном времени через оптоволоконный интерфейс, с максимальной полосой пропускания 1,2 ГГц. С регистратором данных 4712Е запись IQ-данных в реальном времени

4052-H17-E

улучшенный процессор (CPU). Обновление до процессора серии i7 для повышения производительности

1

2

4052-H19-2T

расширение локального хранилища (2 ТБ). Поддерживает максимальный объём хранения 2 ТБ (электронный жёсткий диск)

4052-H19-4T

расширение локального хранилища (4 ТБ). Поддерживает максимальный объём хранения 4 ТБ (электронный жёсткий диск)

4052-H22C-4T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 4 ТБ

4052-H22C-8T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 8 ТБ

4052-H22C-16T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 16 ТБ

4052-H22C-32T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 32 ТБ

4052-H22E-8T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 8 ТБ

4052-H22E-16T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 16 ТБ

4052-H22E-32T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 32 ТБ

4052-H22E-64T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 64 ТБ

4052-H33-08

электронный аттенюатор. Частотный диапазон от 9 кГц до 8 ГГц, диапазон ослабления 30 дБ, шаг регулировки 0,5 дБ

4052-H34-04

малошумящий предусилитель (до 4 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-08

малошумящий предусилитель (до 8,4 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-13

малошумящий предусилитель (до 13,2 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-18

малошумящий предусилитель (до 18 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-26

малошумящий предусилитель (до 26,5 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-40

малошумящий предусилитель (до 40 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-45

малошумящий предусилитель (до 45 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-50

малошумящий предусилитель (до 50 ГГц). Выбирается в зависимости от верхней частоты анализатора

1

2

4052-H34A-04

низкошумящий предусилитель. Доступен только для модификации RT4052A и не может быть выбран одновременно с опцией 4052-H34-04

4052-H34A-08

низкошумящий предусилитель. Доступен только для модификации RT4052B и не может быть выбран одновременно с опцией 4052-H34-08

4052-H36

тракт обхода преселектора. Обходной путь для отслеживающего предварительного селектора в приёмном канале. (Примечание: для модификаций, кроме RT4052B, оснащённых опциями полосы анализа серии H38, необходимо выбрать эту опцию для обеспечения наилучших характеристик приёма широкополосных сигналов)

4052-H38-40

полоса анализа 40 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 40 МГц. (Примечание: для модификаций, кроме RT4052B, требуется опция H36)

4052-H38-200

полоса анализа 200 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 200 МГц. (Примечание: для модификаций, кроме RT4052B, требуется опция H36)

4052-H38-400

полоса анализа 400 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 400 МГц. (Примечание: для модификаций, кроме RT4052B, требуется опция H36)

4052-H38-600

полоса анализа 600 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 600 МГц. (Примечание: для модификаций, кроме RT4052B, требуется опция H36)

4052-H38-1200

полоса анализа 1,2 ГГц. Поддерживает диапазон полосы анализа от 10 Гц до 1,2 ГГц. (Примечание: для модификаций, кроме RT4052B, требуется опция H36)

4052-H39

аудиоанализатор. Тестирование параметров аудиосигналов, анализ искажений и формы сигнала

4052-H40

внешняя функция расширения частоты. Предоставляет возможность расширить диапазон частот тестирования с использованием внешнего метода смешивания частот. Оснащает устройство выходом для местного генератора и входом для промежуточной частоты, а также обеспечивает способность к распознаванию сигналов. (Примечание: опция доступна для модификаций, кроме RT4052A и RT4052B; расширенный диапазон зависит от модуля расширения частоты, приобретаемого отдельно)

4052-H41-10

спектральный анализ в реальном времени (10 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 10 МГц, включая частотную шаблонную синхронизацию и широкополосный реальный спектральный анализ

4052-H41-40

спектральный анализ в реальном времени (40 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 40 МГц, включая частотную шаблонную синхронизацию и широкополосный реальный спектральный анализ

1

2

4052-H41-200

спектральный анализ в реальном времени (200 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 200 МГц, включая частотную шаблонную синхронизацию и широкополосный реальный спектральный анализ

4052-H41-400

спектральный анализ в реальном времени (400 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 400 МГц, включая частотную шаблонную синхронизацию и широкополосный реальный спектральный анализ

4052-H48

функция тестирования коэффициента шума. Обеспечивает управление шумовым генератором и выполнение тестирования коэффициента шума. (Примечание: требуется дополнительно приобрести соответствующий предусилитель H34 и источник (генератор) шума; опция несовместима с H39)

4052-H97

монтажный комплект. Включает ручки и аксессуары для установки анализатора спектра и сигналов РиТекКо RT4052 в стандартный аппаратный шкаф

4052-H98

англоязычная панель управления (клавиатура), расположенная на лицевой части анализатора, англоязычный графический интерфейс и операционная система

4052-H99-1

транспортировочный ящик из алюминиевого сплава.

Высокопрочный и лёгкий алюминиевый ящик с ручкой и колёсами для удобства транспортировки

4052-H99-2

пластиковый транспортировочный кейс с выдвижной ручкой.

Высокопрочный пластиковый кейс с выдвижной ручкой и колёсами для удобства транспортировки

4052-S01

измерение абсолютной мощности. Высокоточное измерение мощности радиочастотного сигнала с использованием внешнего USB-зонда. (Требуется установка измерителя мощности серии 8723X)

4052-S02

функция тестирования коэффициента мощности шума. Обеспечивает измерение параметров коэффициента мощности шума

4052-S04

функция тестирования фазового шума. Обеспечивает построение однополосной кривой фазового шума и тестирование одноточечного фазового шума

4052-S05

функция предварительного тестирования Эмс. Предоставляет возможность выполнения тестов на предварительную электромагнитную совместимость

4052-S09

аналоговая демодуляция. Анализ характеристик модуляции и искажений сигналов АМ, ЧМ и ФМ

4052-S10

функция нестационарного анализа. Тестирование и анализ мгновенных параметров спектра, частотных характеристик и временных изменений сигнала, а также поддержка воспроизведения записанных данных

1

2

4052-S10H

анализ сигналов с изменением частоты. Автоматическое измерение характеристик скачкообразных сигналов, таких как время задержки, время переключения, частота и ошибки. (Требуется опция S10)

4052-S10F

анализ FMCW-сигналов. Автоматическое измерение характеристик FMCW-сигналов, таких как наклон, девиация и мощность.

(Требуется опция S10)

4052-S12

функция анализа векторных сигналов. Гибкая демодуляция различных цифровых сигналов с одной несущей. Предоставляет инструменты анализа характеристик модуляции: векторные диаграммы, созвездия, глазковые диаграммы и спектрограммы. Позволяет определить ошибки модуляции сигнала

4052-S12B

функция анализа частоты битовых ошибок. Поддержка тестирования частоты битовых ошибок на основе импорта файлов данных, записанных данных, тестирование на основе PRBS, вывод результатов (Требуется опция S12)

4052-S12M

Функция многомодуляционного анализа. Поддержка анализа демодуляции сигнала в соответствии со стандартами DVB-S2/X; отображение таких окон, как диаграмма созвездий и таблица символов; предоставление результатов анализа качества модуляции, таких как EVM и миграция источника. (Требуется опция S12)

4052-S13

анализ импульсных сигналов. Автоматическое измерение временных характеристик, уровней и параметров модуляции импульсных форм, а также статистический анализ импульсных последовательностей

4052-S14

функция анализа OFDM. Поддержка анализа демодуляции сигнала в соответствии со стандартами DVB-S2/X; отображение таких окон, как диаграмма созвездий и таблица символов; предоставление результатов анализа качества модуляции, таких как EVM и миграция источника. (Требуется опция S12)

4052-S16

функция измерения групповой задержки для многоканальных сигналов. Измерение абсолютной и относительной групповой задержки для широкополосных сигналов

4052-S40

функция измерения WLAN 802.11a/b/g. Тестирование физического уровня беспроводных локальных сетей (802.11a/b/g), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40N

функция измерения WLAN 802.11n. Тестирование физического уровня беспроводных локальных сетей (802.11n), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40AC

функция измерения WLAN 802.11ac. Тестирование физического уровня беспроводных локальных сетей (802.11ac), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40AX

функция измерения WLAN 802.11ax. Тестирование физического уровня беспроводных локальных сетей (802.11ax), включая анализ радиочастоты, модуляции и качества модуляции

1

2

4052-S40BE

функция измерения WLAN 802.11be. Тестирование физического уровня беспроводных локальных сетей (802.11 be), включая анализ радиочастоты, модуляции и качества модуляции

4052-S41D

функция анализа нисходящих сигналов LTE/LTE-A TDD. Поддержка анализа модуляции сигнала нисходящей линии связи; анализа модуляции типа конфигурации субкадра TDD; анализа модуляции пользовательских параметров конфигурации; анализа модуляции шаблона E-TM нисходящей линии связи; измерения EVM, мощности переключения, погрешности частоты, мощности и других параметров; обеспечивает хранение данных, спектральную плотность мощности, диаграмму созвездий, сводную таблицу результатов, отображение EVM в сравнении с несущей и другие виды вывода

4052-S41U

функция анализа восходящих сигналов LTE/LTE-A TDD. Поддержка анализа модуляции восходящего канала связи; анализа модуляции с пользовательскими параметрами; измерения EVM, погрешности частоты, мощности и других параметров; хранение данных, спектральную плотность мощности, диаграмму созвездия, сводную таблицу результатов, сравнение EVM с несущей и другие виды вывода данных

4052-S42D

функция анализа нисходящих сигналов LTE/LTE-A FDD. Поддержка анализа модуляции сигнала нисходящей линии связи; анализа модуляции с пользовательскими параметрами; анализа модуляции шаблона E-TM нисходящей линии связи; измерения EVM, погрешности частоты, мощности и других параметров; обеспечивает хранение данных, спектральную плотность мощности, диаграмму созвездия, сводную таблицу результатов, сравнение EVM с несущей и другие виды вывода

4052-S42U

функция анализа восходящих сигналов LTE/LTE-A FDD.

Поддержка анализа модуляции восходящего канала связи; анализа модуляции с пользовательскими параметрами; измерения EVM, погрешности частоты, мощности и других параметров;

обеспечивает хранение данных, спектральную плотность мощности, диаграмму созвездия, сводную таблицу результатов, сравнение EVM с несущей и другие виды вывода данных

4052-S46D

функция измерения нисходящих сигналов 5G NR. Демодуляция нисходящих сигналов 5G NR, измерение EVM, спектральной плоскостности и ошибок синхронизации. Поддерживает измерения мощности (ACP, спектральные шаблоны, CCDF), а также различные полосы частот и шаблоны TM

4052-S46U

функция измерения восходящих сигналов 5G NR. Демодуляция восходящих сигналов 5G NR, измерение EVM, спектральной плоскостности и ошибок синхронизации. Поддерживает измерения мощности (ACP, спектральные шаблоны, CCDF), а также различные полосы частот и шаблоны TM

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

РиТекКо RT4052 Signal & Spectrum Analyzer

Номер версии (идентификационный номер) ПО, не ниже

1.12.17

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

модификация RT4052A

от 2 до 4-109

модификация RT4052B

от 2 до 8-109

модификация RT4052C

от 2 до 1,36М010

модификация RT4052D

от 2 до 1,8М010

модификация RT4052E

от 2 до 2,65Ч010

модификация RT4052F

от 2 до 4,0М010

модификация RT4052G

от 2 до 4,5М010

модификация RT4052H

от 2 до 5,0М010

Номинальное значение частоты выхода опорного генератора, МГц

10

Пределы допускаемой относительной погрешности установки частоты опорного генератора 5оп

±5Ч0-8

Диапазон полос обзора, SPAN, Гц

0 (нулевая полоса обзора); от 10 до полного диапазона частот

Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, BW, Гц

от 0,1 до 2-107

Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркеров, Гц

5оп Тизм + 0,1

Полосы пропускания видеофильтра, с шагом 1-2-3-5, Гц

от 1 до 2-107

Полоса анализа сигналов, Гц

штатно

107

опция 4052-H38-40

4-107

опция 4052-H38-200

2-108

опция 4052-H38-400

4-108

опция 4052-H38-600

6-108

опция 4052-H38-1200

1,2-109

Уровень фазовых шумов на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей, в полосе обзора не более 2,5 х offset**, при отстройке от несущей, дБ, не более

100 Гц

-95

1 кГц

-112

10 кГц

-122

100 кГц

-122

1 МГц

-135

Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, при выключенном предусилителе или отсутствии предусилителя, при ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), для модификаций RT4052A и RT4052B, не более от 10 МГц до 1 ГГц включ.

св. 1 до 2 ГГц включ.

св. 2 до 3 ГГц включ.

св. 3 до 4 ГГц включ.

св. 4 до 6 ГГц включ.

св. 6 до 8 ГГц

-151

-149

-147

-144

-147

-145

1

2

Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, при включенном предусилителе, при ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), для модификаций RT4O52A и RT4O52B, не более от 10 до 50 МГц включ.

-156

св. 50 МГц до 4 ГГц включ.

-161

св. 4 до 6 ГГц включ.

-161

св. 6 до 8 ГГц

-157

Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, при выключенном предусилителе или отсутствии предусилителя, при ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), для модификаций RT4O52C, RT4052D, RT4052E, RT4052F, RT4052G, RT4052H, не более от 10 МГц до 1 ГГц включ.

-149

св. 1 до 2 ГГц включ.

-147

св. 2 до 3 ГГц включ.

-146

св. 3 до 4 ГГц включ.

-141

св. 4 до 6 ГГц включ.

-142

св. 6 до 8 ГГц включ.

-139

св. 8 до 18 ГГц включ.

-145

св. 18 до 26,5 ГГц включ.

-141

св. 26,5 до 40 ГГц включ.

-135

св. 40 до 45 ГГц включ.

-134

св. 45 до 50 ГГц

-130

Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, при включенном предусилителе, при ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), для модификаций RT4O52C, RT4052D, RT4052E, RT4052F, RT4052G, RT4052H, не более от 10 до 50 МГц включ.

-156

св. 50 МГц до 4 ГГц включ.

-161

св. 4 до 6 ГГц включ.

-161

св. 6 до 8 ГГц включ.

-157

св. 8 до 18 ГГц включ.

-157

св. 18 до 26,5 ГГц включ.

-154

св. 26,5 до 40 ГГц включ.

-150

св. 40 до 50 ГГц

-148

1

2

Неравномерность амплитудно-частотной характеристики (A) относительно уровня на опорной частоте 500 МГц, при ослаблении входного СВЧ аттенюатора 10 дБ, выключенном предусилителе или отсутствии предусилителя, в диапазоне частот, дБ, не более от 10 МГц до 4 ГГц включ. св. 4 до 8 ГГц включ. св. 8 до 18 ГГц включ. св. 18 до 26,5 ГГц включ. св. 26,5 до 40 ГГц включ.

св. 40 до 50 ГГц

±0,4 ±0,7 ±2,0 ±2,5

±2,8 ±3,0

Неравномерность амплитудно-частотной характеристики (A) относительно уровня на опорной частоте 500 МГц, при ослаблении входного СВЧ аттенюатора 30 дБ, включенном предусилителе, в диапазоне частот, дБ, не более от 10 МГц до 4 ГГц включ.

св. 4 до 8 ГГц включ.

св. 8 до 18 ГГц включ.

св. 18 до 40 ГГц включ.

св. 40 до 50 ГГц

±1,0 ±1,5 ±2,5 ±3,0 ±3,5

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала при значении внутреннего аттенюатора 10 дБ, полосе пропускания от 1 Гц до 1 МГц, входном сигнале от -10 до -50 дБ (1 мВт) и выключенном предусилителе, дБ - на частоте 500 МГц - во всем диапазоне частот

±0,24

±(0,24 + A)

Относительный уровень интермодуляционных искажений 3го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI)***, в диапазоне частот, дБ (1 мВт), не менее: от 10 до 200 МГц включ.

св. 200 МГц до 4 ГГц включ.

св. 4 до 50 ГГц

12

17

16

Уровень остаточных сигналов комбинационных частот, в диапазоне частот от 200 кГц до 8 ГГ ц, при ослаблении входного СВЧ аттенюатора 0 дБ, дБ (1 мВт), не более

-90

^Примечание: Fизм- значение частоты измеряемого сигнала, Гц;

Примечание: offset - значение отстройки от несущей на частоте 1 ГГц;

***Примечание: TOI = (2Ъсмес.- Lимз)/2, где Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт)

Наименование характеристики

Значение

1

2

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 220 до 240 от 50 до 60

1

2

Потребляемая мощность, Вт, не более

450

Габаритные размеры (ширинахвысотахглубина), мм - без подножек и ручек - с подножками и ручками

426x177x450

475x193x560

Масса, кг, не более

25

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

от +20 до +30 от 40 до 90

Наименование

Обозначение

Количество

Анализатор спектра и сигналов

РиТекКо RT4052

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.
