Радиозонды аэрологические комплексного зондирования ЛАРЗ-2025
| Номер в ГРСИ РФ: | 97821-26 |
|---|---|
| Производитель / заявитель: | ООО «ЛАЗУРЬ», г. Москва |
Радиозоднды аэрологические комплексного зондирования ЛАРЗ-2025 предназначены для измерений температуры и относительной влажности окружающего воздуха.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97821-26 | ||||||||||||
| Действует | по 24.02.2031 | ||||||||||||
| Наименование | Радиозонды аэрологические комплексного зондирования | ||||||||||||
| Модель | ЛАРЗ-2025 | ||||||||||||
| Модификации |
ЛАРЗ-2025 ОТ ЛАРЗ-2025 ОТU ЛАРЗ-2025 ОТР 1Б72 1Б73 1Б74 |
||||||||||||
| Приказы |
№319 от
24.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ae5d4de6-a4ab-bc91-86ca-e7bbec24ae16 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ЛАЗУРЬ», РОССИЯ, 111123 г. Москва, вн.тер. г. муниципальный округ Соколиная гора, пр-д Электродный, д. 8А, помещ. 1П
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1732-442-2025 Государственная система обеспечения единства измерений. Радиозонды аэрологические комплексного зондирования ЛАРЗ-2025. Методика поверки
(с 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97821-26: Описание типа
2026-97821-26.pdf
|
Скачать | 126.9 КБ | |
|
97821-26: Методика поверки
РТ-МП-1732-442-2025
2026-mp97821-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Радиозоднды аэрологические комплексного зондирования ЛАРЗ-2025 предназначены для измерений температуры и относительной влажности окружающего воздуха.
Описание
Конструктивно аэрологические радиозонды комплексного зондирования ЛАРЗ-2025 (далее - радиозонды) выполнены в виде моноблока из пенопласта, внутри которого размещен радиоблок с приёмо-передающей антенной и источник электропитания. Корпус радиозонда защищает радиоблок, антенну и батарею от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета). Первичные измерительные преобразователи вынесены на отдельную планку - держатель и крепятся снаружи корпуса.
Радиозонд является прибором одноразового действия, который поднимается в атмосферу на латексной оболочке, наполненной водородом или гелием.
Принцип действия заключается в измерении поступающих от первичных преобразователей (ПИП) в радиоблок электрических сигналов (рисунок 1), в котором полученная информация преобразуется в радиотелеметрический сигнал несущей частоты, представляющий последовательность радиоимпульсов, следующих с частотой суперизации (поднесущая частота). Последовательность суперирующих импульсов является частотно-манипулированным сигналом. Частота следования суперирующих импульсов принимает два значения, отличающихся на величину девиации, и определяется последовательностью модулирующих видеоимпульсов, период следования которых пропорционален измеряемым величинам. Частота следования суперирующих импульсов от 775 до 825 кГц. Плотность потока энергии излучения передатчика не менее 1,5 • 10-3 Вт/м2. Чувствительность приемопередатчика не более минус 64 дБ.
Рисунок 1 - Структурная схема радиозонда
К данному средству измерений относятся следующие модификации, отличающиеся друг от друга составом ПИП:
- ЛАРЗ-2025 ОТ, 1Б73 - радиозонды, снабженные только датчиками температуры;
- ЛАРЗ-2025 OTU, 1Б72 - радиозонды, снабженные датчиками температуры и влажности;
- ЛАРЗ-2025 ОТР, 1Б74 - радиозонды, снабженные датчиками температуры и давления.
Каждая из модификаций радиозондов может выпускаться в двух исполнениях -с несущей частотой радиотелеметрического сигнала 1680±8 (1680±10) МГц, предназначенными для использования радиозонда совместно с радиолокационными комплексами типа МАРЛ, Вектор, РАМ-1, РАМ-2 и другими, работающими на частоте 1680 МГц и несущую частоту 1782±8 МГц, предназначенными для использования радиозонда совместно с наземным радиолокационными комплексами типа АВК-1, АВК-1М, 1Б27, 1Б44 и другими, работающими на частоте 1782 МГц.
Знак поверки на средство измерений не наносится.
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится методом типографской печати на этикетку, прикрепленную к корпусу радиозонда.

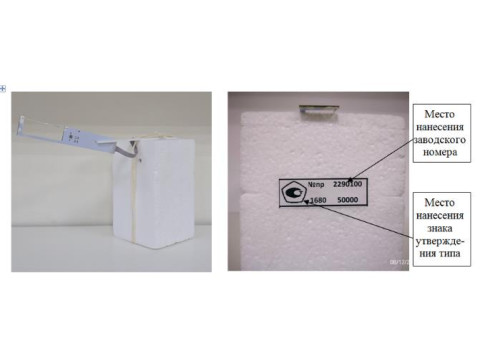

Общий вид средства измерений и место нанесения заводского номера представлено на рисунках 2, 3.

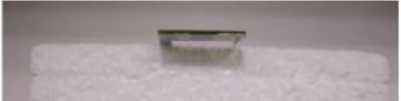

Рисунок 2 - Общий вид радиозондов
Место
нанесения
Место
нанесения
знака
заводского номера
утверждения типа
Рисунок 3 - Места нанесения знака утверждения типа и заводского номера
Пломбирование радиозондов не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) устанавливается на предприятии-изготовителе и служит для обработки метеоинформации, поступающей от ПИП, а также управлении работой радиоблока.
Доступ потребителя к ПО отсутствует. Конструкция радиозонда исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Zond_Larz_main.c |
|
Номер версии (идентификационный номер) ПО |
v.1 |
|
Цифровой идентификатор ПО |
0x00FBAFE9 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -95 до +55 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 (±0,6*) |
|
Диапазон измерений относительной влажности, % |
от 0 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±5,0 |
|
*- по отдельному заказу | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания постоянного тока от элементов питания, В |
4,7±2,0 |
|
Габаритные размеры (ДхШ*В), мм, не более |
170x100x100 |
|
Масса, кг, не более |
0,27 |
|
Условия эксплуатации: - температура окружающей среды °С - относительная влажность, % |
от -95 до +55 от 0 до 98 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, паспорт, этикетки градуировочных коэффициентов и этикетку с заводским номером на корпусе радиозонда в месте, указанном на рисунке 3.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Радиозонд аэрологический комплексного зондирования ЛАРЗ-2025 |
Модификация по заказу |
1 шт. |
|
Держатель |
- |
1 шт. |
|
Х/б киперная лента L= не менее 15 м |
- |
1 шт. |
|
Этикетки градуировочных коэффициентов |
- |
1 экз. |
|
Руководство по эксплуатации* |
ЛДТЕ.416123.001 РЭ |
1 экз. |
|
Паспорт |
ЛДТЕ.416123.001 ПС |
1 экз. |
|
*- на партию, поставляемую в один адрес | ||
Сведения о методах измерений
приведены в разделе 2 «Устройство и работа изделия и его составных частей», разделе 8 «Подготовка радиозонда к работе» руководства по эксплуатации ЛДТЕ.416123.001 РЭ.
Нормативные документы
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Минпромторга от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
Постановление Правительства РФ от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 9.21, 9.22 Перечня)
ЛДТЕ.416123.001 ТУ Радиозонды аэрологические комплексного зондирования ЛАРЗ-2025. Технические условия
