Весы электронные складские СКР

Назначение

Весы электронные складские СКР (далее - средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений. Измерительная информация может быть передано на периферийные устройства (например, принтер).

Средства измерений представляют собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011.

Весы состоят из грузоприемного устройства (далее - ГПУ), включающего в себя четыре аналоговых тензорезисторных весоизмерительных датчика (далее - датчика), и прибора весоизмерительного (далее - индикатор), встроенных в гидравлическую тележку.

Грузоприемное устройство (далее - ГПУ) средства измерений представляет собой металлическую конструкцию, выполненную в виде П-образной платформы для взвешивания грузов на паллетах. Платформа опирается на четыре тензорезисторных весоизмерительных датчика HH8C (далее - датчика), изготовитель Jiangsu Hongli Weighing Equipment Co., Ltd., Китай. ГПУ оснащено узлами встройки (крепления) датчиков.

Сигнальные кабели датчиков через клеммную коробку подключаются к индикатору (п.Т.2.2.2 ГОСТ OIML R 76-1-2011). В качестве индикатора используются приборы весоизмерительные HL-318L, изготовитель Jiangsu Hongli Weighing Equipment Co., Ltd., Китай.

Средства измерений выпускаются в модификациях, отличающихся метрологическими характеристиками (согласно таблицам 2 - 3) и имеют обозначение вида CKP-[X][Y]-[Z], где:

СКР - обозначение типа средств измерений;

[X] - значение максимальной нагрузки, Мах или Махг, кг: 2000;

[Y] - условное обозначение наличия принтера:

Р - модификации, оснащенные принтером;

индекс отсутствует для модификаций без принтера;

[Z] - условное обозначение режима работы в качестве многодиапазонных весов:

2 - многодиапазонные модификации;

индекс отсутствует для однодиапазонных модификаций.

Общий вид средств измерений представлен на рисунке 1, схема пломбировки - на рисунке 2.

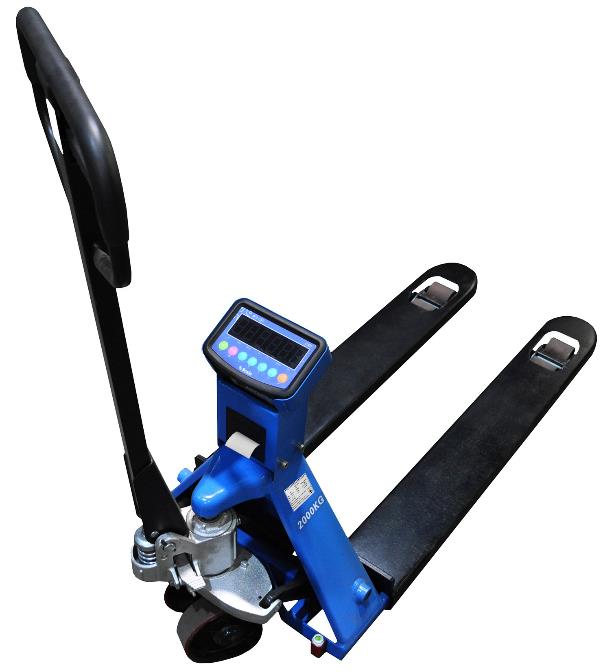

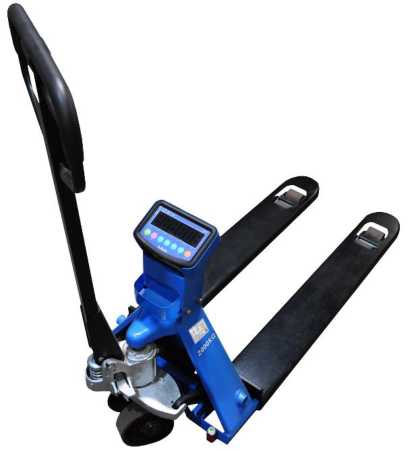

Рисунок 1 - Общий вид средств измерений

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на корпус прибора весоизмерительного, входящего в состав средств измерений, наносится пломба с изображением знака поверки. Схема пломбировки приведена на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

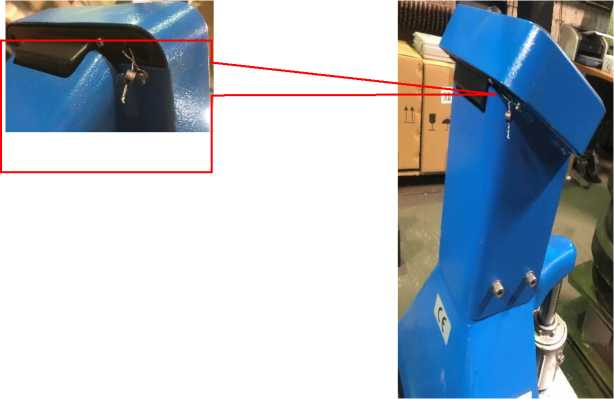

Рисунок 2 - Схема пломбировки средств измерений свинцовой пломбой

Средства измерений снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

- устройство первоначальной установки на нуль (T.2.7.2.4);

- устройство слежения за нулем (T.2.7.3);

- полуавтоматическое устройство установки на нуль (T.2.7.2.2);

- устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

- режим работы в качестве многодиапазонных весов (Т.3.2.7, 4.10).

Маркировочная табличка (обязательная маркировка) весов выполнена в виде наклейки, разрушаемой при ее снятии, крепится на боковую поверхность стойки гидравлической тележки и содержит следующие основные данные, нанесенные типографским методом:

- наименование или товарный знак изготовителя;

- знак утверждения типа;

- обозначение типа и модификации весов;

- заводской (серийный) номер (арабские цифры);

- класс точности по ГОСТ OIML R 76-1-2011;

- максимальная нагрузка (Мах) или (Maxi диапазонов взвешивания многодиапазонных весов);

- минимальная нагрузка (Min) или (Mini диапазонов взвешивания многодиапазонных весов);

- поверочный интервал (e) или (ei диапазонов взвешивания многодиапазонных весов);

- месяц и год изготовления.

ВЕСЫ ЭЛЕКТРОННЫЕ СКЛАДСКИЕ

Напряж. питания: 6,0 V DC, 187...242 V АС (50±1 Гц)

Потр. мощность: 20 Bij

Дата изготовления: декабрь 2024 г.
