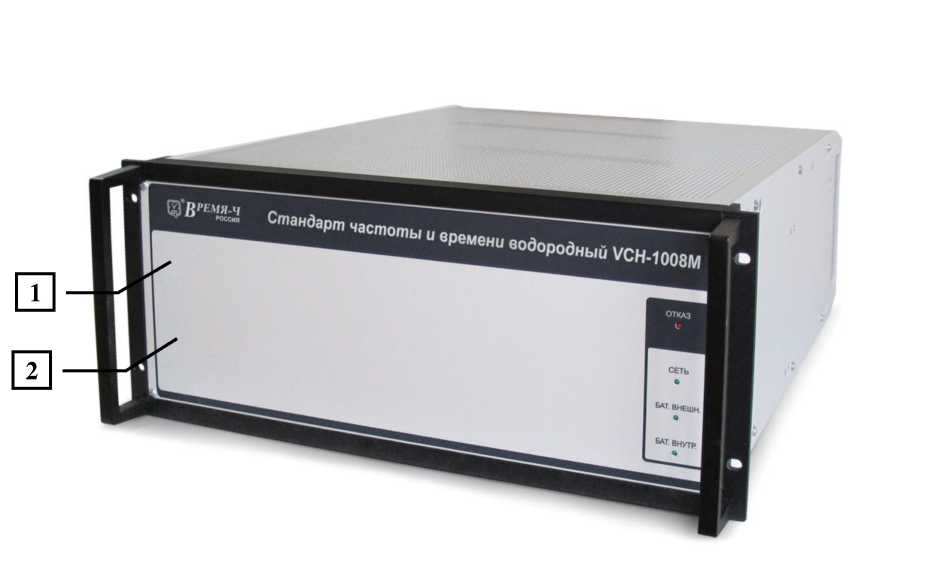

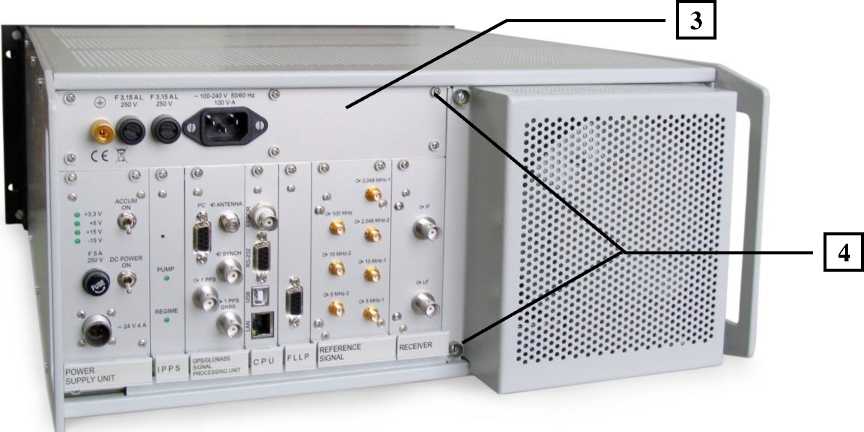

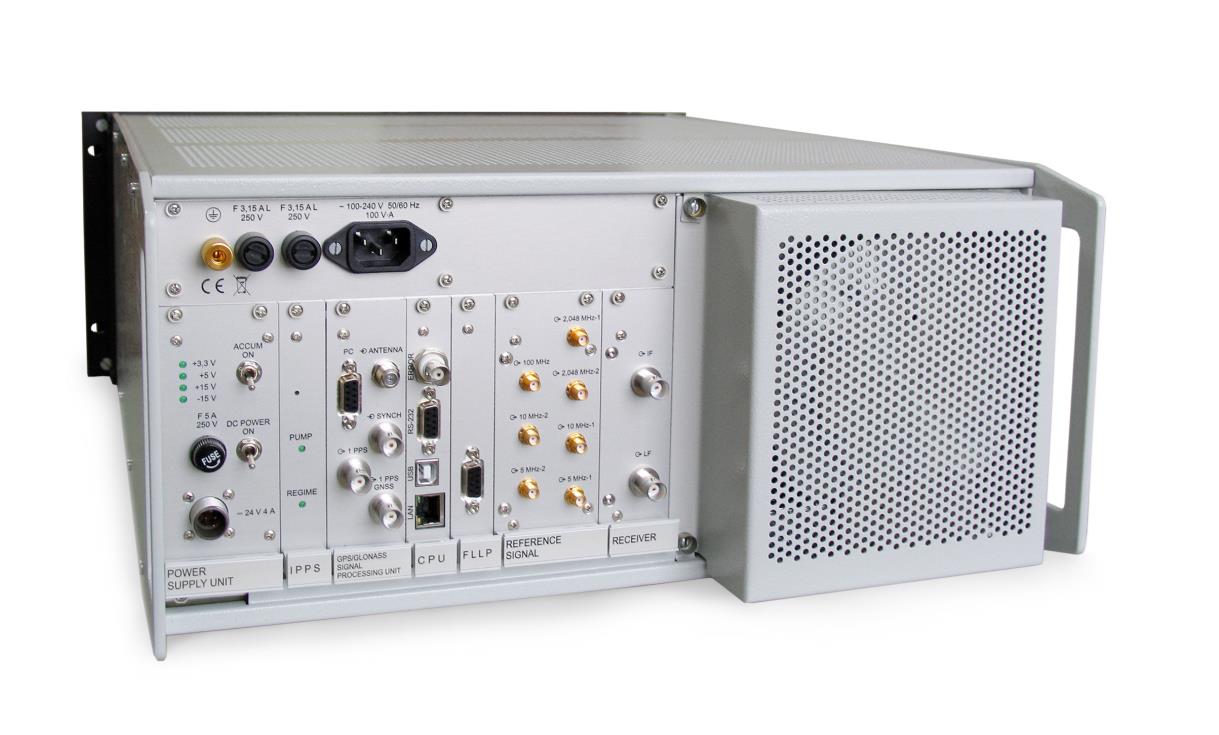

Стандарты частоты и времени водородные VCH1008M

Модификация

Наличие модуля GPS/ГЛОНАСС

ЯКУР.411141.058

Да

ЯКУР.411141.058-01

Нет

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Пассивный водородный стандарт частоты и времени

Номер версии (идентификационный номер) ПО

1.24.12.74

Цифровой идентификатор ПО

2019F77D

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Наименование характеристики

Значение

Номинальные значения частот выходных синусоидальных сигналов, Гц

5-106; 10-106; 100-106

Номинальные значения частот выходных импульсных сигналов, Гц

1; 2,048-106

Среднеквадратическое значение напряжения выходных синусоидальных сигналов частотой 5; 10 и 100 МГц на нагрузке (50±0,3) Ом, В

от 0,8 до 1,2

Уровень напряжения выходного импульсного сигнала частотой 2,048 МГц на нагрузке (50±0,3) Ом, В

от 2,3 до 2,7

Параметры импульсных сигналов с частотой 1 Гц (шкалы времени):

- полярность

- амплитуда на нагрузке (50±0,3) Ом, В

- время нарастания фронта импульсов, нс, не более

- длительность импульсов, мкс

положительная от 2,5 до 5 15 100+0,01;

10+0,01; 1+0,01; 0,1+0,01

Пределы допускаемой основной относительной погрешности по частоте (в отсутствии приема сигналов навигационных космических аппаратов (НКА) ГЛОНАСС/GPS) при выпуске из производства

+3,0А0-13

Пределы допускаемой основной относительной погрешности по частоте на интервале между поверками

+5,0А0-13

Пределы допускаемой основной относительной погрешности по частоте в режиме слежения за НКА ГЛОНАСС/GPS на интервале времени 1 сутки (после 10 суток непрерывной работы, для исполнения ЯКУР.411141.058)

+1,0А0-13

Пределы допускаемой абсолютной погрешности формирования шкалы времени относительно шкалы времени UTC(SU) в режиме слежения за

НКА ГЛОНАСС/GPS (для исполнения ЯКУР.411141.058), нс

±50

Пределы допускаемого среднего относительного изменения частоты за 1 сутки на интервале времени 10 суток в режиме хранения

+2,0А0-15

Пределы допускаемой относительной погрешности воспроизведения частоты от включения к включению

+5,0А0-14

Пределы допускаемой дополнительной относительной погрешности по частоте при изменении температуры окружающей среды на ±1 °С в диапазоне рабочих температур

+5,0А0-15

Наименование характеристики

Значение

Среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала 5 МГц в режиме хранения, не более:

4,0М0-13

- для интервала времени измерений 1 с

- для интервала времени измерений 10 с

1,5М0-13

- для интервала времени измерений 100 с

4,0М0-14

- для интервала времени измерений 1000 с

1,5М0-14

- для интервала времени измерений 1 час

7,0М0-15

- для интервала времени измерений 1 сутки 1)

1,5М0-15

Спектральная плотность мощности фазовых шумов в спектре выходного сигнала 5 МГц в одной боковой полосе, дБ/Гц, не более:

- на частоте отстройки (1±0,3) Гц

-105

- на частоте отстройки (10±3) Гц

-130

- на частоте отстройки 100 Гц ±10%

-145

- на частоте отстройки 1 кГц ±10%

-155

- на частоте отстройки 10 кГц ±10%

-155

Уровень гармонических составляющих в спектре выходного сигнала

5 МГц, дБ, не более

-30

Уровень негармонических составляющих в спектре выходного сигнала

5 МГц, дБ, не более

-100

Диапазон коррекции частоты при разрешающей способности коррекции

от -1Д10-10 до

частоты ±1,0-10-15

+1Д10-10

Параметры входного импульсного сигнала, синхронизирующего шкалу времени:

- полярность

положительная

- период следования, с

1

- амплитуда на нагрузке (50+0,3) Ом, В

от 2,5 до 5,0

- длительность фронта импульсов, нс, не более

15

- длительность импульсов, мкс, не менее

1

Пределы допускаемой погрешности синхронизации шкалы времени

внешним импульсным сигналом, нс

±25

1) Значения нестабильности гарантируются при изменении температуры окружающей среды

в пределах ±1 °С в рабочем диапазоне температур.

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока с частотой (50,0±0,5) Гц, В

- напряжение постоянного тока, В

от 100 до 240 от 21 до 30

Потребляемая мощность:

- от сети питания переменного тока частотой (50±0,5) Гц, В-А, не более

- от источника постоянного тока, Вт, не более

100

100

Масса, кг, не более

- без транспортной тары

- в потребительской таре

33

70

Габаритные размеры (высота х ширина х глубина), мм, не более

200x483x550

Наименование характеристики

Значение

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа (мм рт. ст.)

- относительная влажность при температуре воздуха 25 °С, %

от +15 до +25 от 84 до 106 (от 630 до 795) от 30 до 80

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа (мм рт. ст.)

- относительная влажность при температуре воздуха 25 °С, %

от +5 до +40 от 84 до 106,7 (от 630 до 800) до 90

Наименование

Обозначение

Количество

Стандарт частоты и времени водородный VCH-1OO8M

-

1 шт.

Руководство по эксплуатации

ЯКУР.411141.058РЭ

1 экз.

Руководство оператора

RU^^^^^ 34 01

1 экз.

Методика поверки

1 экз.

Формуляр

ЯКУР.411141.058ФО

1 экз.

Программное обеспечение стандарта частоты и времени водородного VCH-1008M

ЯЫ-ЯКУР^^^

1 шт.

Кабель сетевой

SCZ-1

1 шт.

Кабель питания

ЯКУР.685650.030

1 шт.

Кабель RS-232

ЯКУР.685670.026

1 шт.

Кабель интерфейсный

USB 2.0 AM/BM-1,8M

1 шт.

Переход кабельный

ЯКУР.685670.357

1 шт.

Опора

ЯКУР.301318.006

1 шт.

Кабель антенный соединительный

ЯКУР.685670.077

1 шт.

Антенна GPS/ГЛОНАСС

1 шт.

Переходник TNC-F

HYR-0246

1 шт.

Диск (для крепления антенны)

1 шт.

Комплект запасных частей инструмента и принадлежностей одиночный (ЗИП-О)

1 шт.

Коробка

ЯКУР.323220.018

1 шт.

Ящик укладочный

ЯКУР.323361.017

1 шт.

Ящик транспортный

ЯКУР.321213.002

1 шт.
