Хроматографы жидкостные Agilent 1260 Infinity III
| Номер в ГРСИ РФ: | 97825-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерений содержания компонентов в биологических пробах, фармацевтических препаратах, при контроле безопасности пищевых продуктов, мониторинге окружающей среды и других областях.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97825-26 | |||||||||
| Наименование | Хроматографы жидкостные | |||||||||
| Модель | Agilent 1260 Infinity III | |||||||||
| Приказы |
№335 от
25.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 20dd2bc0-e0f5-d5f3-e58c-16656e918726 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Производственная площадка: Agilent Technologies, ГЕРМАНИЯ, Hewlett-Packard Str, 8, W-76337 Waldbronn; Agilent Technologies, Inc, СОЕДИНЕННЫЕ ШТАТЫ, 5301 Stevens Creek Blvd Santa Clara CA 95051
Поверка
| Методика поверки / информация о поверке |
РТ-МП-2003-205-2025 Государственная система обеспечения единства измерений. Хроматографы жидкостные Agilent 1260 Infinity III . Методика поверки
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97825-26: Описание типа
2026-97825-26.pdf
|
Скачать | 227.2 КБ | |
|
97825-26: Методика поверки
РТ-МП-2003-205-2025
2026-mp97825-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерений содержания компонентов в биологических пробах, фармацевтических препаратах, при контроле безопасности пищевых продуктов, мониторинге окружающей среды и других областях.
Описание
Хроматографы являются высокопроизводительными полностью автоматизированными приборами.
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографической колонке в изократическом или градиентном режимах в потоке жидкой подвижной фазы с последующей регистрацией разделенных веществ одним из детекторов: на диодной матрице, рефрактометрическим, флуориметрическим.
В состав хроматографов входят детектор(ы) на диодной матрице 1260 DAD WR и 1260 DAD HS, детектор флуориметрический 1260 FLD, рефрактометрический 1260 RID, насос четырехканальный высокого давления 1260 Quat Pump, автосамплер 1260 Vialsampler, термостат колонок 1260 MCT.
Четырехканальные насосы позволяют работать как в изократическом, так и в градиентном режиме. Насосы предназначены для подачи различных растворителей под давлением до 600 бар, что позволяет использовать колонки с меньшим размером частиц и получать более высокое разрешение и более быстрое разделение. Насос поддерживает свободный от колебаний, хорошо перемешанный и стабильный поток элюента.
Для нагрева, поддержания заданной температуры и принудительного охлаждения хроматографических колонок используют многоколоночный термостат, позволяющий устанавливать до четырех колонок.
Детекторы на диодной матрице 1260 DAD WR и 1260 DAD HS снабжены дейтериевой лампой длительного срока службы с RFID-меткой и вольфрамовыми лампами для высокой интенсивности и малого предела обнаружения. Детекторы позволяют работать одновременно на 8 длинах волн без потери чувствительности. Встроенный фильтр оксида гольмия обеспечивает быструю проверку точности установки длин волн, а встроенный контроль температуры улучшает стабильность базовой линии.
Рефрактометрический детектор 1260 RID оснащен встроенной автоматической функцией корректировки нулевой линии с помощью электрической балансировки фотодиодов. Уменьшение уровня шума нулевой линии позволяет снизить пределы обнаружения детектора. Постоянная температура оптических частей и проточной кюветы автоматически поддерживается при помощи специальных нагревателей.
Принцип действия флуориметрического детектора 1260 FLD заключается в возбуждении флуоресценции анализируемых образцов от источника света с фиксированной длиной волны и регистрации интенсивности светового потока эмиссии (флуоресценции), прямо пропорциональной количеству вещества, заключенного в детектируемом объеме кюветы.
К данному типу средств измерений относятся:
- хроматограф жидкостный Agilent 1260 Infinity III, сер. № DEGAP00103, в состав которого входят: насос четырехканальный высокого давления 1260 Quat Pump, сер. № DEGAP00103; детектор на диодной матрице 1260 DAD WR, сер. № DEGTB00388; автосамплер 1260 Vialsampler, сер. № DEGCD00334; термостат колонок 1260 MCT, сер. № DEGFA00457;
- хроматограф жидкостный Agilent 1260 Infinity III, сер. № DEGAP00102, в состав которого входят: насос четырехканальный высокого давления 1260 Quat Pump, сер. № DEGAP00102; детектор на диодной матрице 1260 DAD HS, сер. № DEARK06928; детектор флуориметрический 1260 FLD, сер. № DEAR602014; детектор рефрактометрический 1260 RID, сер. № DEGEH00254; автосамплер 1260 Vialsampler, сер. № DEAER17342; термостат колонок 1260 MCT, сер. № REATR16403.
Серийный номер хроматографа присвоен по серийному номеру насоса. Серийный номер насоса в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен методом типографской печати на идентификационную табличку, расположенную на передней панели в правом нижнем углу. Место нанесения серийного номера указано на рисунке 1.
Общий вид хроматографов приведен на рисунках 2 - 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование хроматографа не предусмотрено.
Рисунок 1 - Общий вид маркировочной таблички с указанием серийного номера и её месторасположение

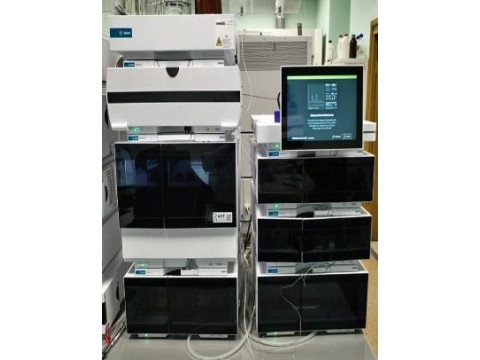

Рисунок 3 - Общий вид хроматографа (сер. № DEGAP00102)
Рисунок 2 - Общий вид хроматографа (сер. № DEGAP00103)
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OpenLab CDS |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.7 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики хроматографа с детектором на диодной матрице 1260 DAD WR
|
Наименование характеристики |
Значение |
|
Диапазон длины волны, нм |
от 190 до 950 |
|
Уровень флуктуационных шумов нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 80/20, скорость потока элюента 1 см3/мин), е.о.п., не более |
3^10-5 |
|
Дрейф нулевого сигнала (элюент ацетонитрил-вода, скорость потока элюента 1 см3/мин), е.о.п./ч, не более |
1,5-10-3 |
|
Предел детектирования по кофеину, г/см3, не более |
3-10-9 |
|
Предел детектирования по антрацену, г/см3, не более |
2-10-9 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом дозировании, %: - площади пика - времени удерживания |
1,5 1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа, % |
±3 |
Таблица 3 - Метрологические характеристики хроматографа с детектором на диодной матрице 1260 DAD HS
|
Наименование характеристики |
Значение |
|
Диапазон длины волны, нм |
от 190 до 640 |
|
Уровень флуктуационных шумов нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 80/20, скорость потока элюента 1 см3/мин), е.о.п., не более |
2,5^10-5 |
|
Дрейф нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 80/20, скорость потока элюента 1 см3/мин), е.о.п./ч, не более |
1-10-3 |
|
Предел детектирования по кофеину, г/см3, не более |
3-10-9 |
|
Предел детектирования по антрацену, г/см3, не более |
2-10-9 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом дозировании, % - площади пика - времени удерживания |
1,5 1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа, % |
±3 |
Таблица 4 - Метрологические характеристики хроматографа с детектором флуориметрическим 1260 FLD
|
Наименование характеристики |
Значение |
|
Диапазон длины волны, нм |
от 200 до 1200 |
|
Предел детектирования по антрацену, г/см3, не более |
2-10-12 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом дозировании, %: - площади пика - времени удерживания |
3 2 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа, % |
±4 |
Таблица 5 - Метрологические характеристики хроматографа с детектором рефрактометрическим 1260 RID
|
Наименование характеристики |
Значение |
|
Диапазон показателя преломления |
от 1,00 до 1,75 |
|
Уровень флуктуационных шумов нулевого сигнала (элюент бидистиллиро-ванная или деионизованная вода, 1 см3/мин), ед. рефр., не более |
8-10-9 |
|
Дрейф нулевого сигнала (элюент бидистиллированная или деионизованная вода, 1 см3/мин), ед. рефр./ч, не более |
6-10-7 |
|
Предел детектирования по сахарозе, г/см3, не более |
2-10-7 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом дозировании, %: - площади пика - времени удерживания |
3 2 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа, % |
±4 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Потребляемая мощность, В^А, не более: | |
|
- детекторы на диодной матрице 1260 DAD WR, 1260 DAD HS |
110 |
|
- детектор флуориметрический 1260 FLD |
70 |
|
- детектор рефрактометрический 1260 RID |
80 |
|
- насос четырехканальный 1260 Quat Pump |
80 |
|
- автосамплер 1260 Vialsampler |
350 |
|
- термостат 1260 MCT |
150 |
|
Габаритные размеры (ДхШ*В), мм, не более: | |
|
- детекторы на диодной матрице 1260 DAD WR, 1260 DAD HS |
436x396x140 |
|
- детектор флуориметрический 1260 FLD |
436x396x140 |
|
- детектор рефрактометрический 1260 RID |
436x396x180 |
|
- насос четерехканальный 1260 Quat Pump |
436x396x180 |
|
- автосамплер 1260 Vialsampler |
468x396x320 |
|
- термостат 1260 MCT |
436x435x160 |
|
Масса, кг, не более: | |
|
- детектор на диодной матрице 1260 DAD WR |
12 |
|
- детектор на диодной матрице 1260 DAD HS |
11,5 |
|
- детектор флуориметрический 1260 FLD |
11,9 |
|
- детектор рефрактометрический 1260 RID |
14,7 |
|
- насос четерехканальный 1260 Quat Pump |
14,5 |
|
- автосамплер 1260 Vialsampler |
25,1 |
|
- термостат 1260 MCT |
12,5 |
|
Условия эксплуатации (в закрытых помещениях) - температура окружающей среды, °С - относительная влажность окружающей среды (без конденсации), %, не более - атмосферное давление, кПа |
от +15 до +30 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный |
Agilent 1260 Infinity III |
1 экз. |
|
в составе: - детектор на диодной матрице |
1260 DAD WR |
1 экз. |
|
- насос четырехканальный |
1260 Quat Pump |
1 экз. |
|
- термостат колонок |
1260 MCT |
1 экз. |
|
- автосамплер |
1260 Vialsampler |
1 экз. |
|
Хроматограф жидкостный |
Agilent 1260 Infinity III |
1 экз. |
|
в составе: - детектор на диодной матрице |
1260 DAD HS |
1 экз. |
|
- детектор рефрактометрический |
1260 RID |
1 экз. |
|
- детектор флуориметрический |
1260 FLD |
1 экз. |
|
- насос четырехканальный |
1260 Quat Pump |
1 экз. |
|
- термостат колонок |
1260 MCT |
1 экз. |
|
- автосамплер |
1260 Vialsampler |
1 экз. |
|
Детекторы на диодной матрице 1260 DAD WR, 1260 DAD HS. Руководство по эксплуатации |
- |
1 экз. |
|
Детектор рефрактометрический 1260 RID. Руководство по эксплуатации |
- |
1 экз. |
|
Детектор флуориметрический 1260 FLD. Руководство по эксплуатации |
- |
1 экз. |
|
Насос четырехканальный высокого давления 1260 Quat Pump. Руководство по эксплуатации |
- |
1 экз. |
|
Термостат колонок 1260 MCT. Руководство по эксплуатации |
- |
1 экз. |
|
Автосамплер 1260 Vialsampler. Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная Приказом Росстандарта от 19.02.2021 г. № 148
Государственная поверочная схема для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах, утвержденная Приказом Росстандарта от 28.12.2024 г. № 3158
