Хроматограф газовый промышленный FV 3320
| Номер в ГРСИ РФ: | 97826-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Shanghai Fanwei Instruments Co., Ltd, КИТАЙ |
Хроматограф газовый промышленный FV 3320 (далее - хроматограф) предназначен для измерений содержания органических и неорганических веществ в различных технологических средах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97826-26 | ||||||
| Наименование | Хроматограф газовый промышленный | ||||||
| Модель | FV 3320 | ||||||
| Приказы |
№335 от
25.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9ecf091f-473a-9ce4-6376-472bed41c430 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Shanghai Fanwei Instruments Co., Ltd, КИТАЙ, Room 102, Building 3, No. 2995, Liyue Road, Minhang District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1645-205-2025 Государственная система обеспечения единства измерений. Хроматограф газовый промышленный FV 3320. Методика поверки
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97826-26: Описание типа
2026-97826-26.pdf
|
Скачать | 137.3 КБ | |
|
97826-26: Методика поверки
РТ-МП-1645-205-2025
2026-mp97826-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Хроматограф газовый промышленный FV 3320 (далее - хроматограф) предназначен для измерений содержания органических и неорганических веществ в различных технологических средах.
Описание
Принцип действия хроматографа основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы пламенно-фотометрическим детектором (ПФД).
Хроматограф состоит из детектора, блока колонок, блока управления и блока газового контура, которые размещены в корпусе из нержавеющей стали.
На лицевой панели хроматографа расположен жидкокристаллический дисплей с сенсорным управлением, посредством которого осуществляется управление хроматографом и отображение результатов измерений. Дополнительно на лицевой панели расположены интерфейсы для подключения периферийных устройств (клавиатура и мышь).
Хроматограф закрепляется в стандартную 19” стойку.
Серийный номер нанесен на маркировочную табличку, расположенную на задней панели хроматографа, методом лазерной печати. Формат серийного номера -буквенно-цифровой.
Пломбирование и нанесение знака поверки на хроматограф не предусмотрено.
Внешний вид хроматографа представлен на рисунке 1. К данному типу средства измерений относится хроматограф с серийным № FV2023267.
Внешний вид маркировочной таблички хроматографа представлен на рисунке 2.

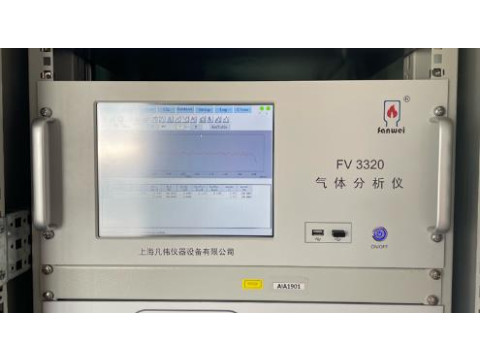

Рисунок 1 - Внешний вид хроматографа газового промышленного FV 3320
Место нанесения серийного номера

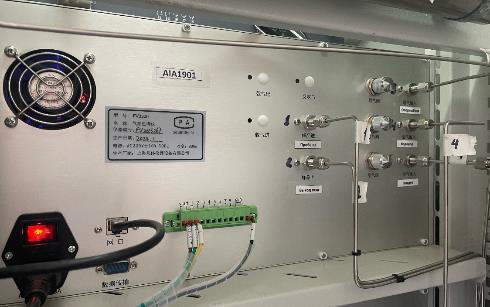

Рисунок 2 - Внешний вид маркировочной таблички
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографа, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью жидкокристаллического дисплея.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fanwei GCWorkspace |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, А, не более |
240-12 |
|
Предел детектирования, гБ/с, не более |
240-12 |
|
Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала (площади пика), % |
3 |
|
Пределы допускаемого относительного изменения выходного сигнала за 24 часа непрерывной работы, % |
±3 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 % 50±1 |
|
Потребляемая мощность, Вт, не более |
800 |
|
Габаритные размеры, мм, не более: - ширина - глубина - высота |
435 460 220 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа |
от +5 до +35 85 от 84 до 107 |
|
Выходные сигналы: - аналоговый, мА - цифровой |
от 4 до 20 Modbus |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
30000 |
Знак утверждения типа
наносится на титульный лист руководства пользователя типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный |
FV 3320 |
1 шт. |
|
Детектор пламенно-фотометрический |
ПФД |
1 шт. |
|
Руководство пользователя |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
Применение средства измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта № 2315 от 31.12.2020 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»
